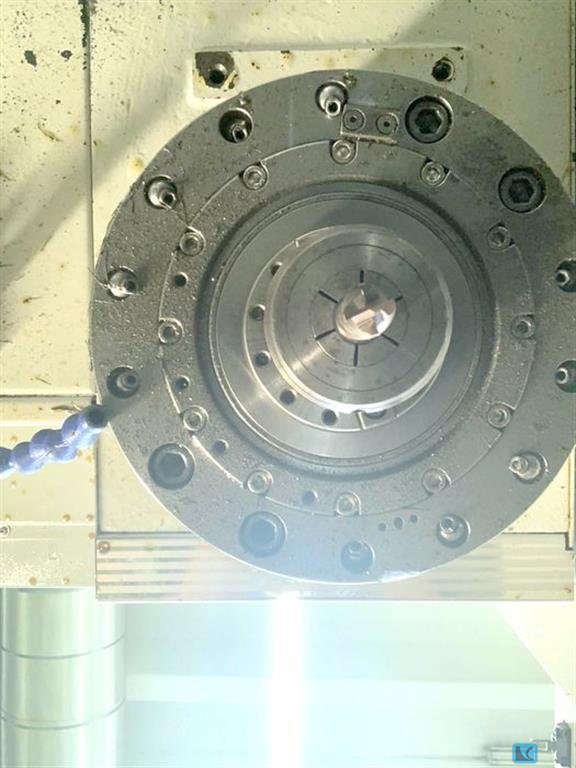

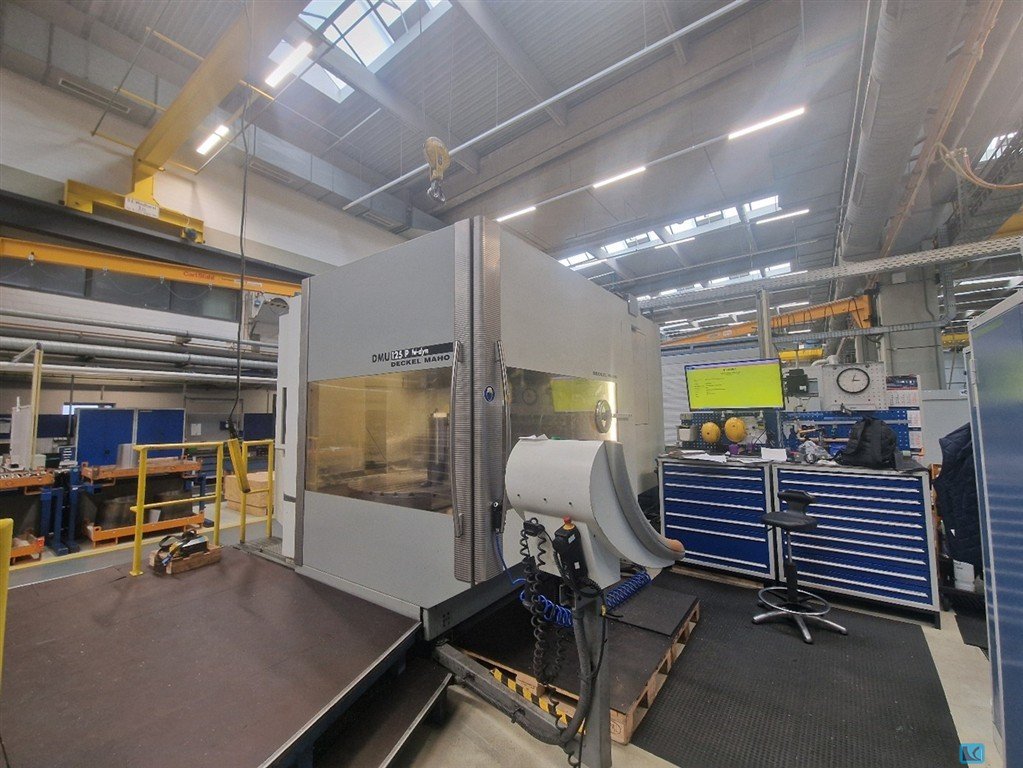

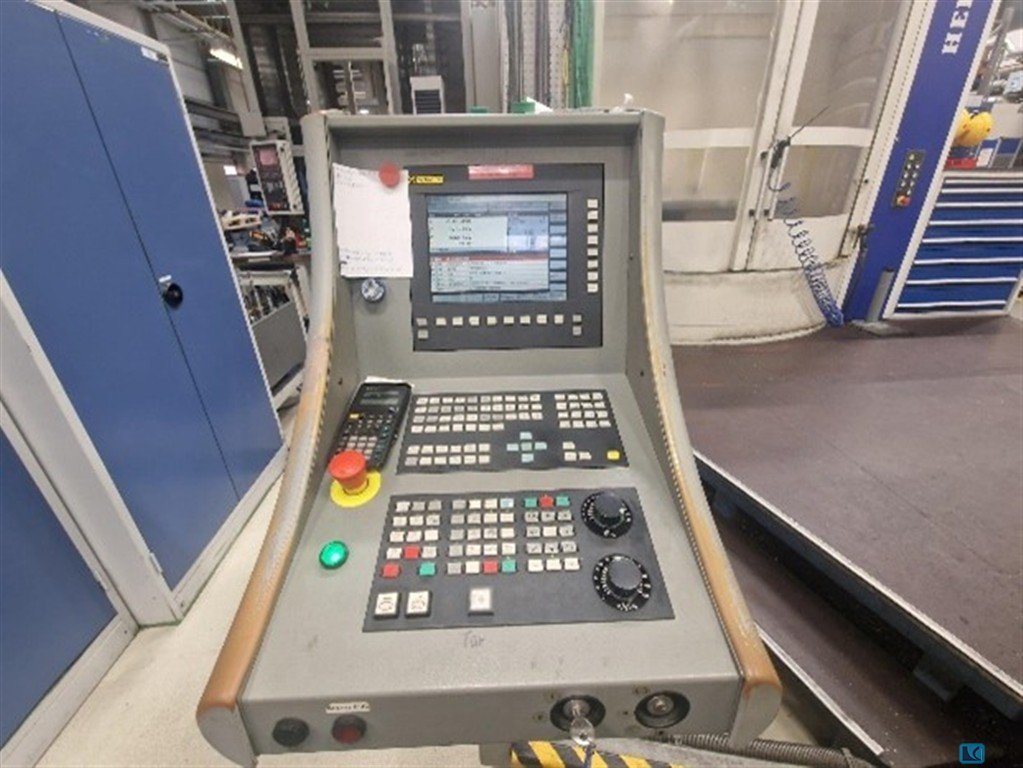

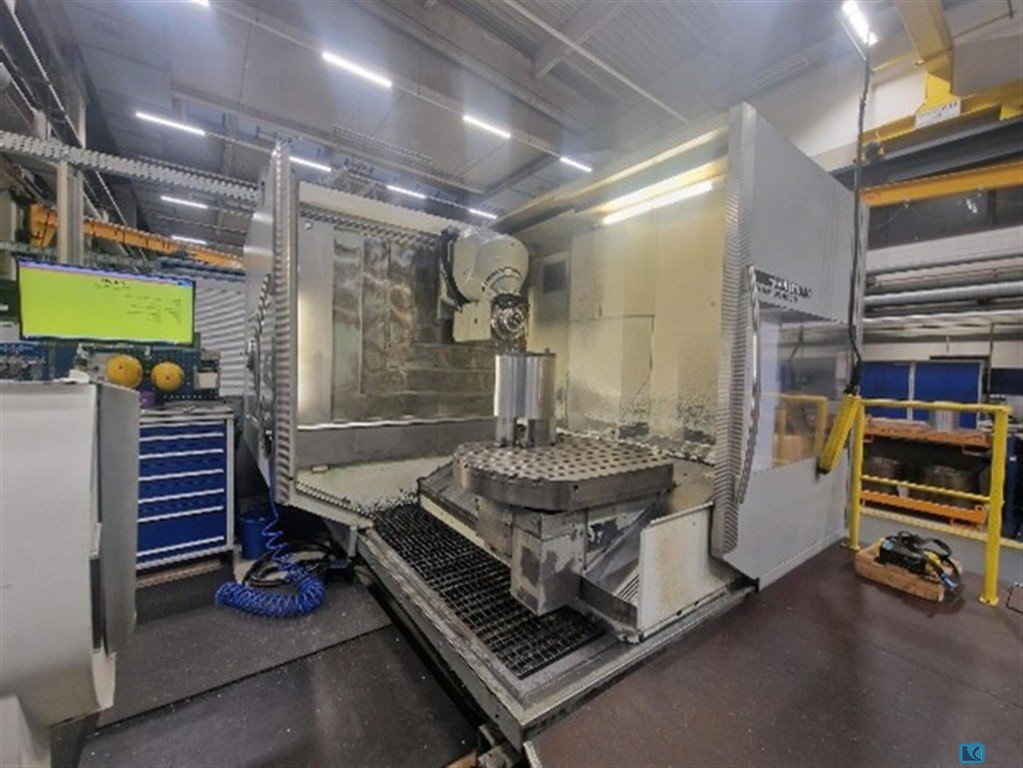

STEUERUNG  CNC Steuerung HEIDENHAIN ITNC 530 ARBEITSBEREICH -KUBISCH-  Anzahl Bearbeitungsachsen (ohne Parallelachsen): 5   Verfahrweg X-Achse: 600 mm  Verfahrweg Y-Achse: 450 mm  Verfahrweg Z-Achse: 450 mm  Drehbereich B-Achse von: -115 °  Drehbereich B-Achse bis: 30 °  Drehbereich C-Achse von: 0 °  Drehbereich C-Achse bis: 360 °TISCH  Aufspannfläche Durchmesser: 450 mm  Werkstück Gewicht (max): 200 kgSPINDEL / KOPF  Drehzahlbereich bis: 20000 /minACHSANTRIEBE  Eilgang X: 22000 mm/minWERKZEUGMAGAZIN  Anzahl Werkzeugpositionen: 220 ELEKTRISCHE ANSCHLUSSDATEN  Anschlussspannung: 400 V  Netzfrequenz: 50 HzABMESSUNGEN / GEWICHTE  Platzbedarf -links/rechts-: 4400 mm  Platzbedarf -vor ...

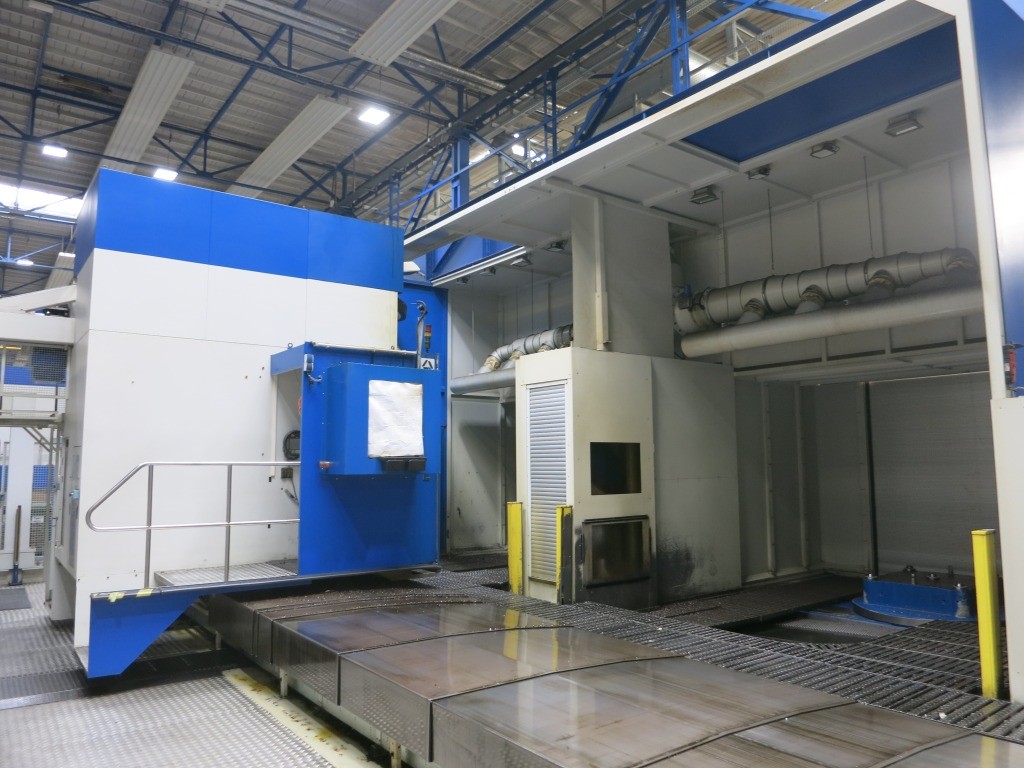

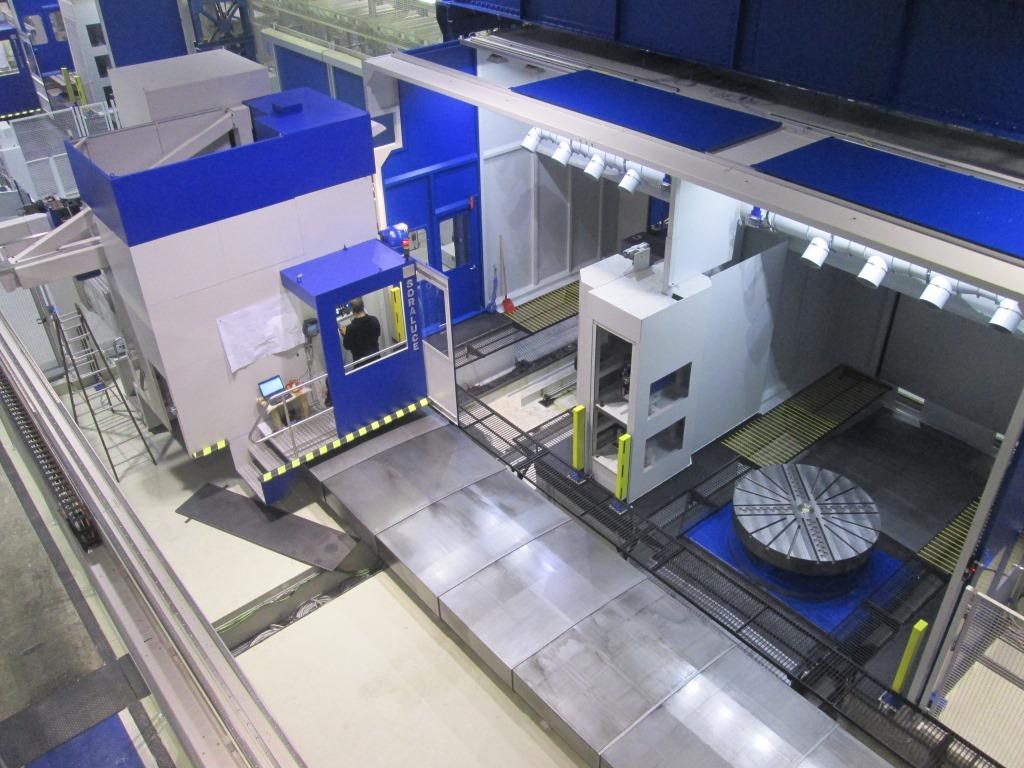

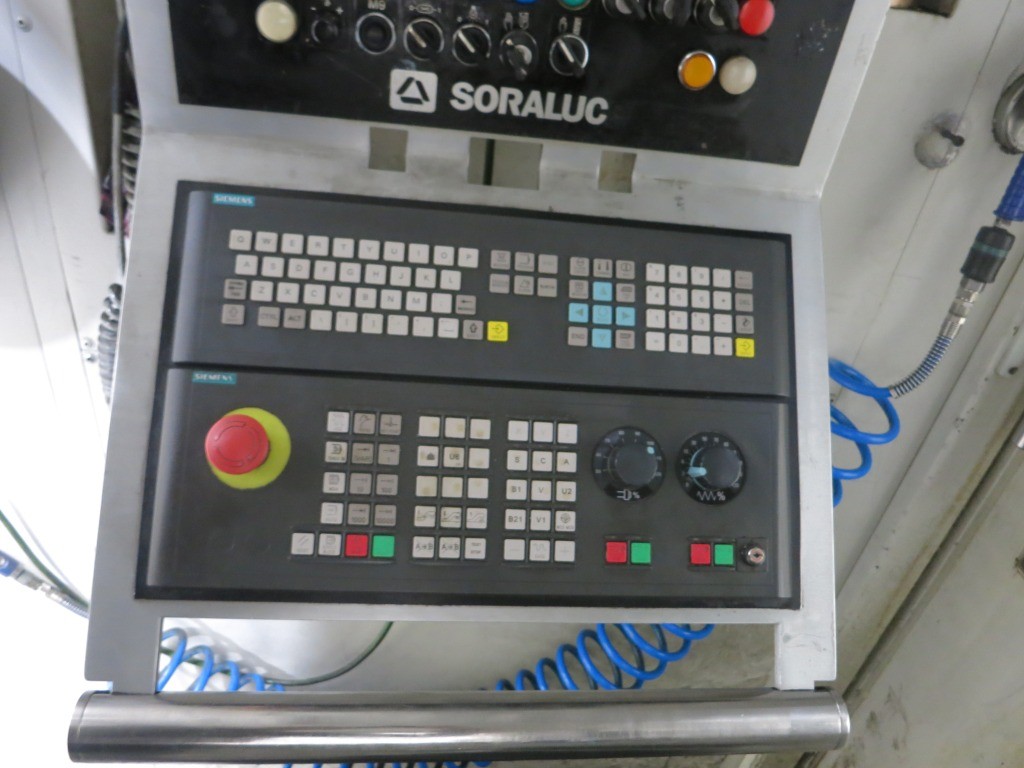

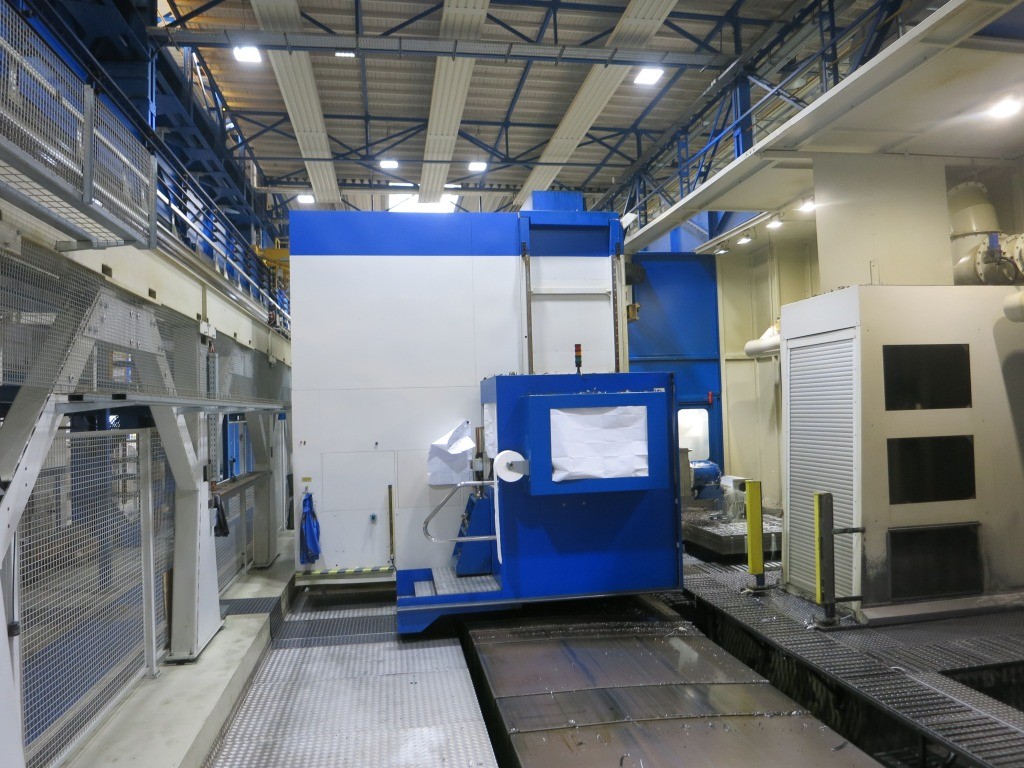

x-Weg: 9000 mmy-Weg: 3200 mmz-Weg: 1900 mmw-Achse: 700 mmV-Achse: 3000 mmSteuerung: Siemens 840 D SL Tisch: Drehverschiebetisch 2 StückTischbelastung: max. 20 tDrehzahl: U/minKühlmitteleinrichtung: Werkzeugwechsler: 120 pos.Werkzeugaufnahme: SK 50 Palettengröße: 2200x1500 mmSpindelleistung: 46 kWGesamtleistungsbedarf: kWMaschinengewicht ca.: tRaumbedarf ca.: mStörkreisdurchmesser Werkstück : 2500 mmLeistung Orthokopf : 46 KWAgregate ( pick- Up max. 6 Plätze) : Pinole Durchmesser 130mm 2500U/min Orthokopf 1x1 Grad 3750U/min 46 Kw Horiz. Fräsvorsatz 2500U/min Henninger Winkelkopf 2500U/min Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für unsunverbindlich. Einen Zwischenverkauf behalten wir uns vor, es gelten ausschließlich u ...

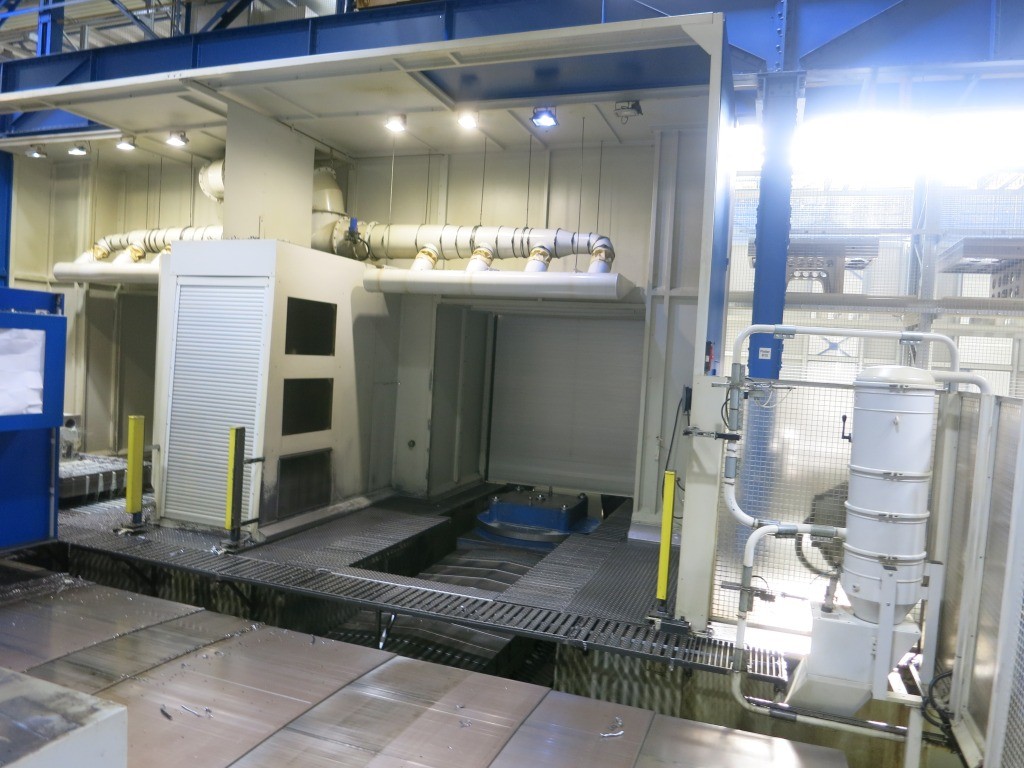

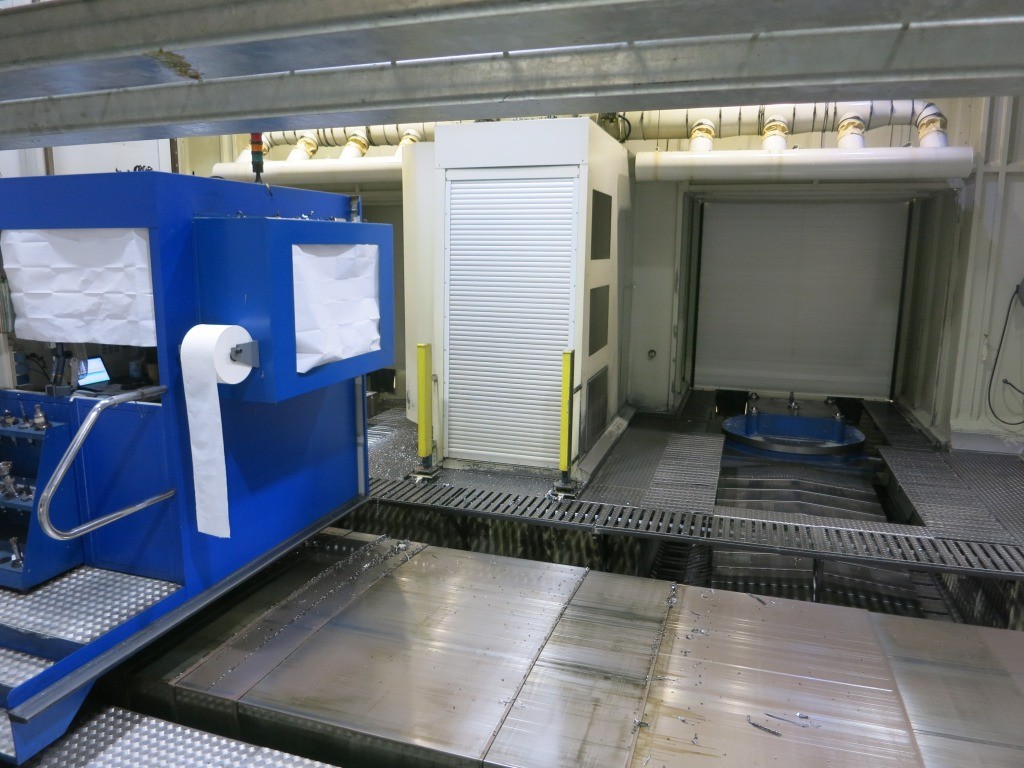

x-Weg: 8000 mmy-Weg: 2600 mmz-Weg: 1500 mmV-Achse: 3000 mmSteuerung: Siemens 840 D SL Tisch: Schiebe- und Drehtisch 2 StückTischbelastung: max. 20 tDrehzahl: 100 U/minKühlmitteleinrichtung: Werkzeugwechsler: 120 pos.Werkzeugaufnahme: SK 50 Palettengröße: 2200x1500 mmSpindelleistung: 43 kWAnzahl der Arbeitstische: Planscheibe: 1800 mmGesamtleistungsbedarf: kWMaschinengewicht ca.: tRaumbedarf ca.: mmit vert. KarusselldrehtischAgregate Orthokopf 1x0,001 grad DrehstahlhalterDie techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für unsunverbindlich. Einen Zwischenverkauf behalten wir uns vor, es gelten ausschließlich unsere Geschäfts- und Verkaufsbedingungen.Über unsmehr als 400 eigene Maschinen im Lagerüber 15.000 m² Lagerfläche, Krankapazität 70 tmehr als 10.000 Artikel Zubehör für Ihre WerkstattSie wollen Maschinen Produktionslinien oder Ihren Bet ...

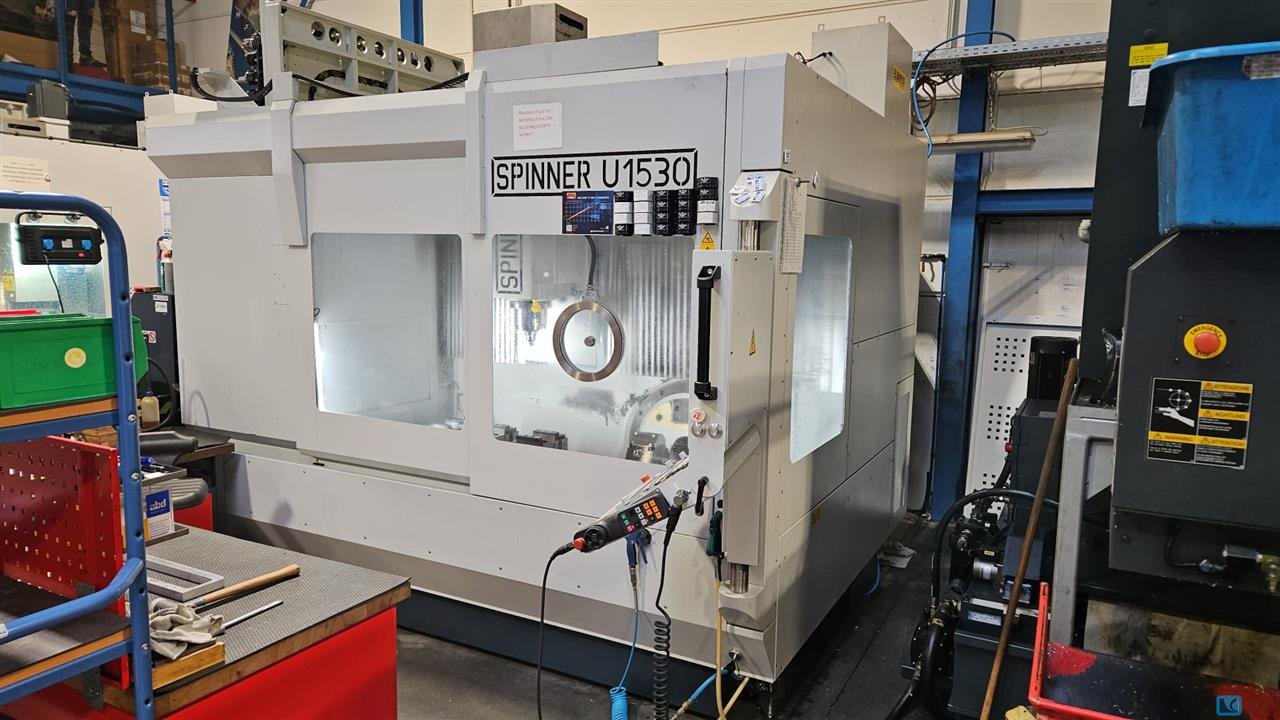

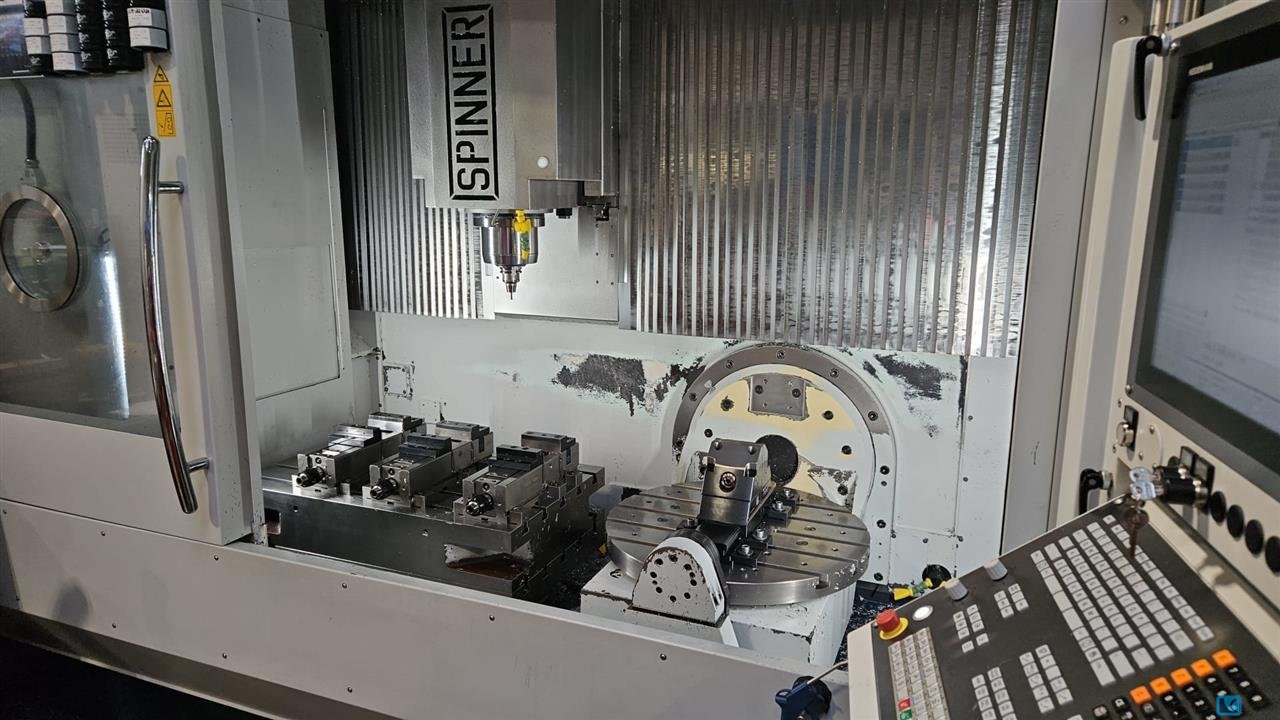

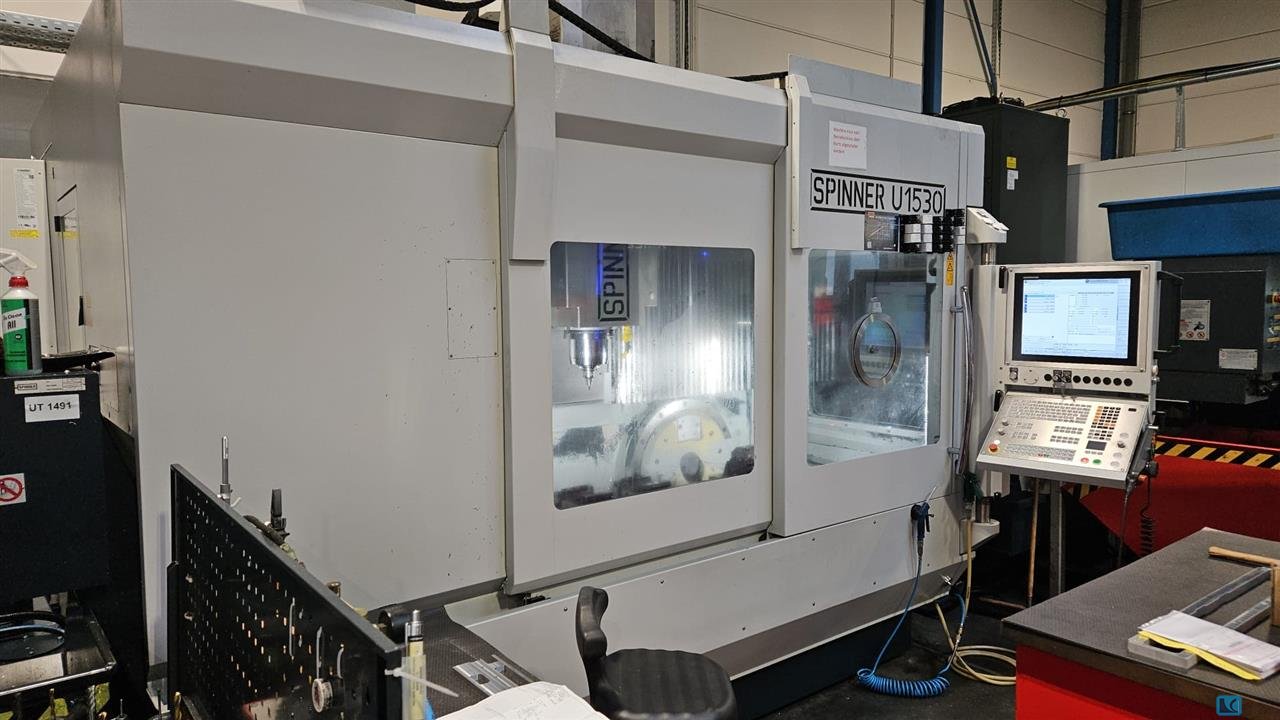

x-Weg: 1530 mmy-Weg: 530 mmz-Weg: 465 mmPendelbearbeitung rechts Starrtisch X =: 925 mmPendelbearbeitung links 2-achs Tisch X =: 780 mmSteuerung: Heidenhain TNC 640 Werkzeugmagazin:: 122 SK 40 Spindeldrehzahlen - stufenlos: 12.000 1/minSpindel Drehmoment: 120 NmAntriebsleistung: 22 kWStarrtisch Abmessung: 920 x 540 mmTischbelastung starrer Tisch: 2000 kgMaximale Werkstückgröße auf starrem Tisch: 900 x 500 x 400 mmDurchmesser intergrierter 2-Achs-Rundtisch: 650 mmTischbelastung Rundtisch: 500 kgB-Achse Schwenkwinkel: -90°/+110° ° / degWerkstück Größe max.auf Rundtisch: 600 x 500 x 400 mmWerkstückabmessungen über beide Tische: 1500 x 500 x 400 mminnere Kühlmittelzufuhr: 70 bar barMaschinengewicht ca.: 10,5 tRaumbedarf ca.: 3,65 x 2,53 x 2,81 mHandrad abnehmbar: HR 510 FS Werkstückvermessung mit Messtaster: Blum TC 52 Die SpinnerU5 1530 5-Achsen Maschine mit Heidenhain TNC 640 ...

x-Weg: 800/945 mmy-Weg: 800 mmz-Weg: 600 mmSpindelantrieb: 27 kWSpindeldrehzahlen: 10 - 8000 U/minSpindelaufnahme ISO: 40 c-Achse: 360.000 x 0,001 Tischbelastung: 600 kgTischaufspannfläche:: 800 630 mmGesamtleistungsbedarf: 55 kWMaschinengewicht ca.: 16 t- Maschine mit HEIDENHAIN iTNC 530 CNC Steuerung für 5 Achsen- Pendelbearbeitung mit Dreh- Schwenktisch und fester Maschinentisch - A-Achse +10/- 90°- Werkzeugwechsler 30-fach- Kühlmitteleinrichtung, Späneföderer- Komplette Umhausung

x-Weg: 630 mmy-Weg: 560 mmz-Weg: 560 mmMaschinengewicht ca.: 6,5 tAnzahl Achsen: 5 St.Spindeldrehzahlen: 18.000 U/minAnzahl Werkzeugplätze im Magazin: 24 Werkzeugaufnahme: SK 40 5-Achsen MaschineRundtischB-Achse

x-Weg: 600 mmy-Weg: 770 mmz-Weg: 675 mmGesamtleistungsbedarf: 47 kWMaschinengewicht ca.: 13 tWerkzeugaufnahme: HSK-A63 Anzahl Werkzeugplätze im Magazin: 40 inkl. zusätzlichem Werkzeugmagazin ZM 1821 Spindel, 5 Achsen

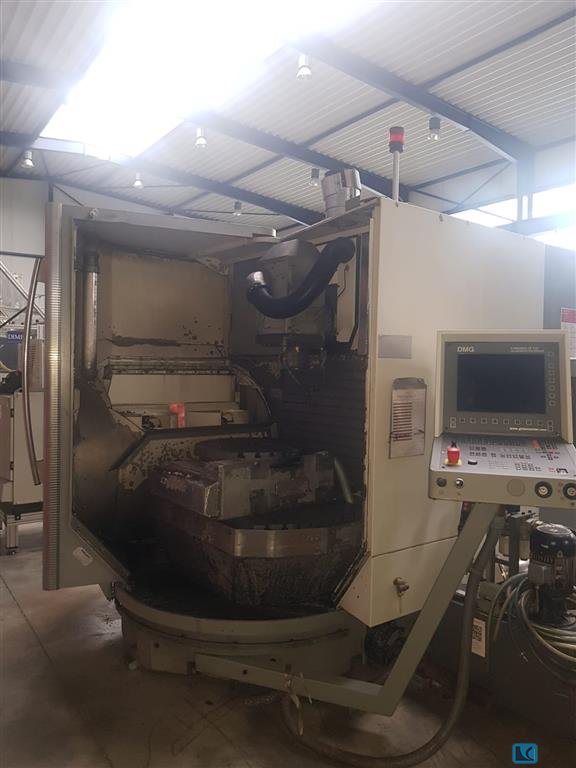

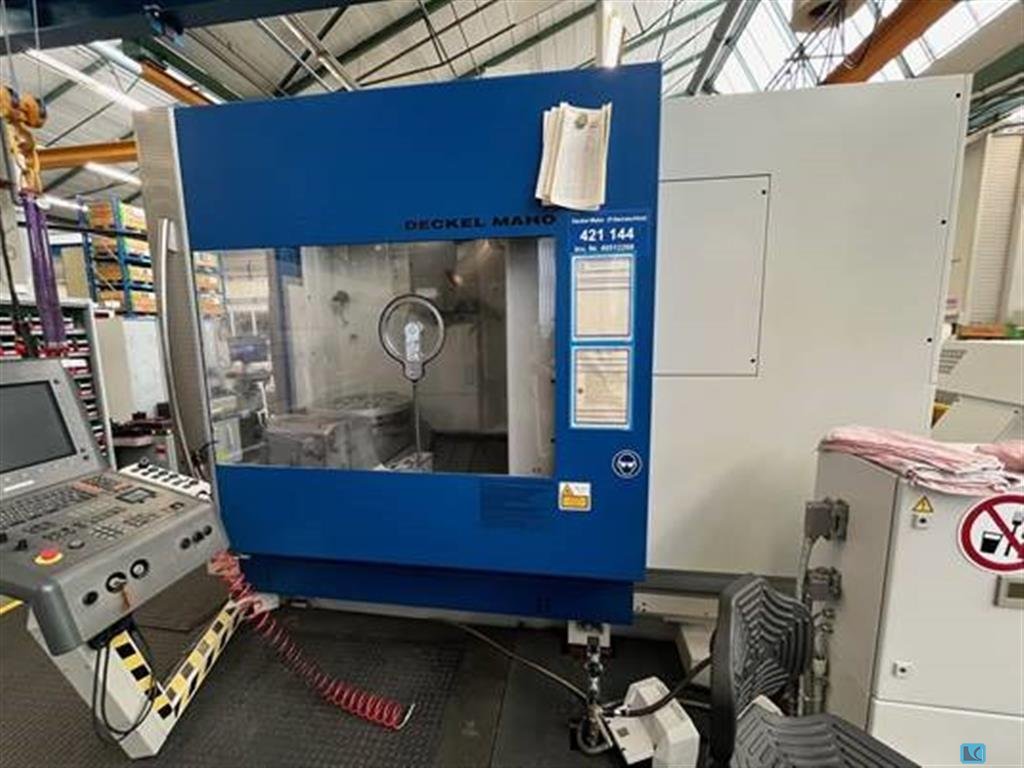

x-Weg: 600 mmy-Weg: 700 mmz-Weg: 60 mmWerkzeugaufnahme: SK40 Magazinplätze: 30 StückTischaufspannfläche: 630 mmMaschinenart5Achs-CNC-FräsmaschineHersteller DMGTyp DMU 60 P

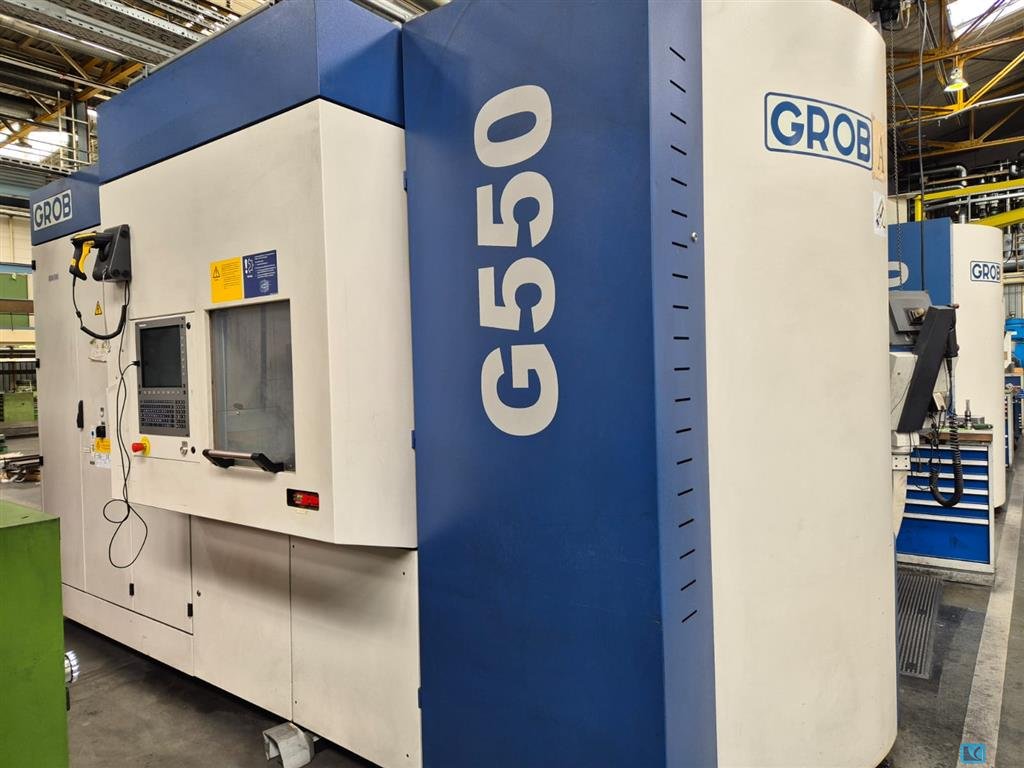

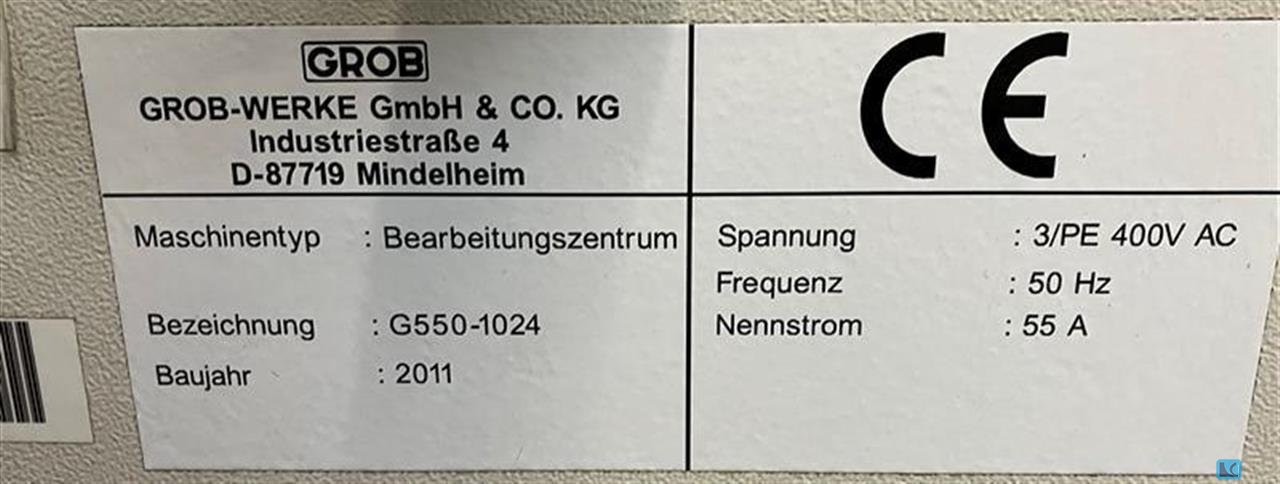

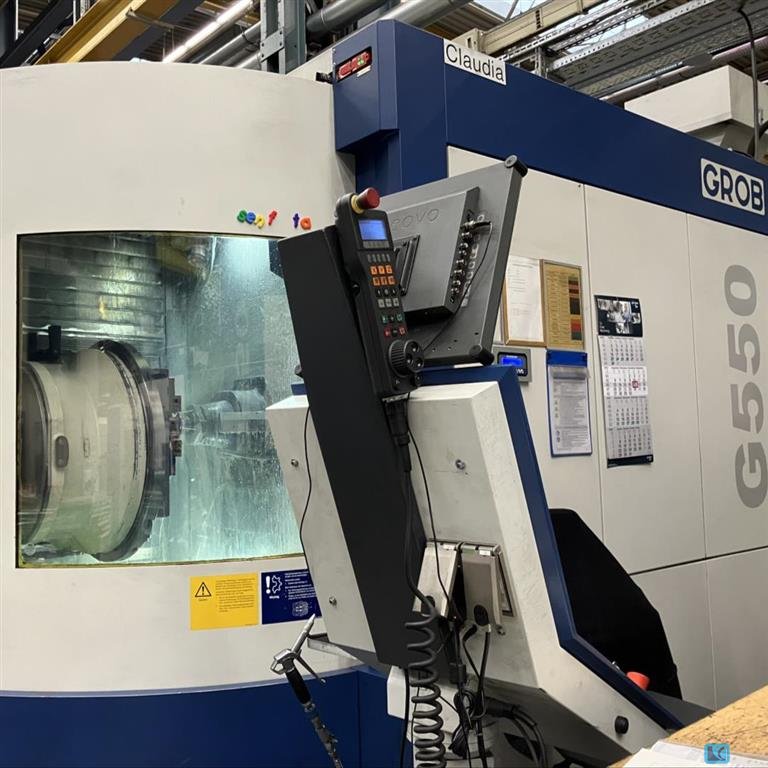

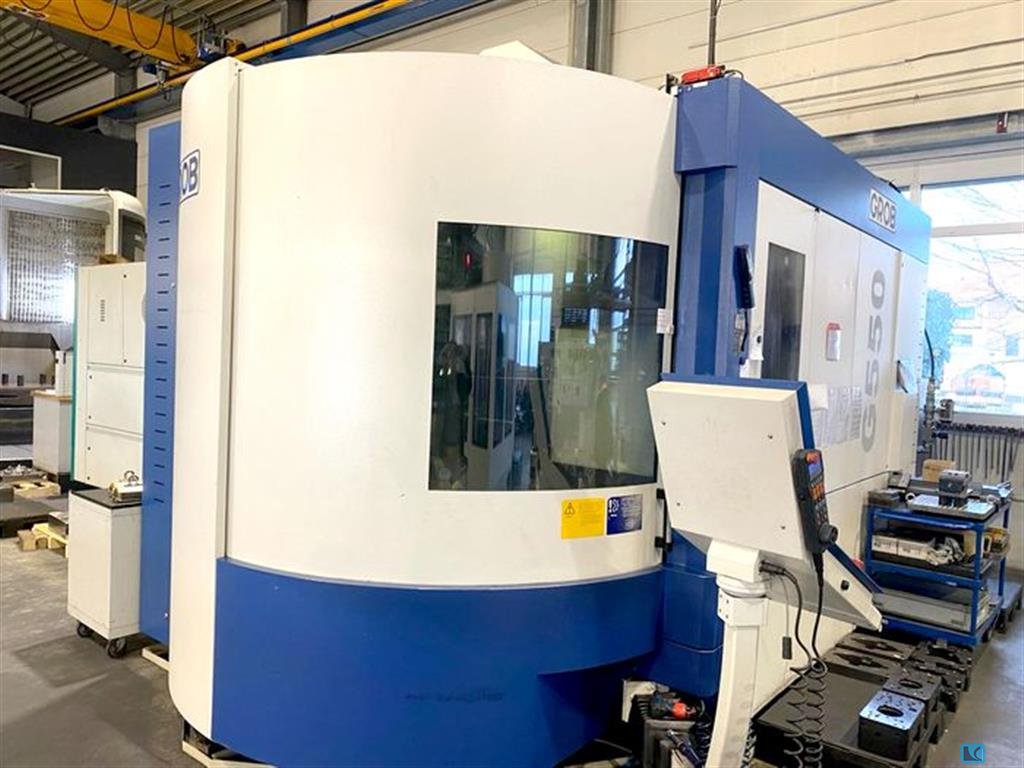

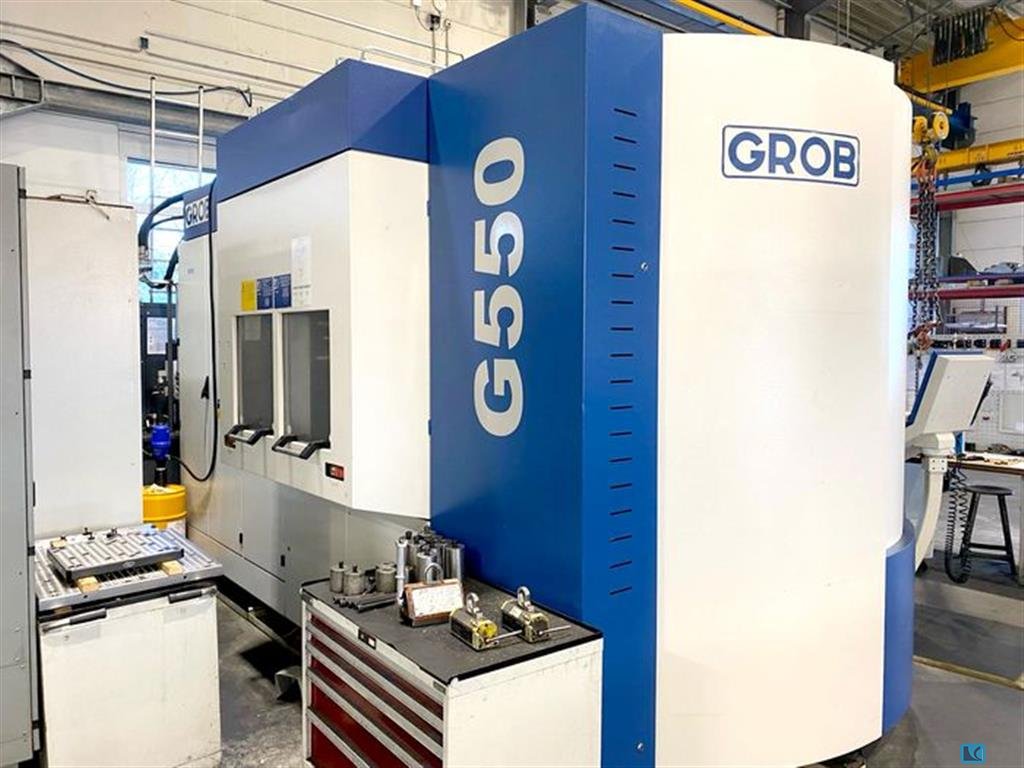

x-Weg: 800 mmy-Weg: 950 mmz-Weg: 1020 mmMaschinengewicht ca.: 17 tRaumbedarf ca.: 6 x 3 x 3,2 mTischdurchmesser: 770 mmmax. Tischbelastung: 800 kgWerkzeugaufnahme: HSK-A63 max. Werkzeuglänge: 465 mmAnzahl der Werkzeugmagazinplätze: 60 Spindeldrehzahlen: 12.000 U/minVorschubkraft: 8 kN kpAntriebsleistung: 25/35 kW5 AchsenG550-1024 HSK A-63Grob (Bezeichnung G550-1024): 4529h1 Spindel

x-Weg: 780 mmy-Weg: 560 mmz-Weg: 560 mmMaschinengewicht ca.: 10 tAnzahl Achsen: 5 St.Spindeldrehzahlen: 20-12.000 U/minAnzahl Werkzeugplätze im Magazin: 30 Werkzeugaufnahme: SK 40 Aufspannfläche: 500 x 630 mm5-Achsen MaschineRundtischB-Achse

x-Weg: 700 mmy-Weg: 630 mmz-Weg: 700 mmMaschinengewicht ca.: 15 tRaumbedarf ca.: 4,20 x 2,90 x 2,90 mPalettengröße:: 500 x 500 mmWerkzeugaufnahme: SK 40 Werkzeugaufnahme alternative: HSK-A 63 Drehzahlbereich: 10.000 U/min

x-Weg: 850 mmy-Weg: 500 mmz-Weg: 610 mmRundtisch:: 400 mmSpindeldrehzahlen: 12.000 1/minAntriebsleistung - Spindelmotor: 17/10 kWSteuerung: HEIDENHAIN iTNC 530 Werkzeugwechsler: 40- fach Spindelaufnahme ISO: SK 40 Maschinengewicht ca.: 7,7 tGesamtleistungsbedarf: 28,5 kWRaumbedarf ca.: 3 x 2.70 x 3,2 m5-Achsen simultan Universal-Bearbeitungszentrum,NC-Rund-Schwenktisch D 400mm,3D Infrarotmesstaster,el. Handrad,Späneförderer,Blasluft durch Spindel,IKZ 40bar,Spülpistole,direktes Messsystem,ca. 38.000 Einschaltstunden, ca. 14.500 Spindelstunden

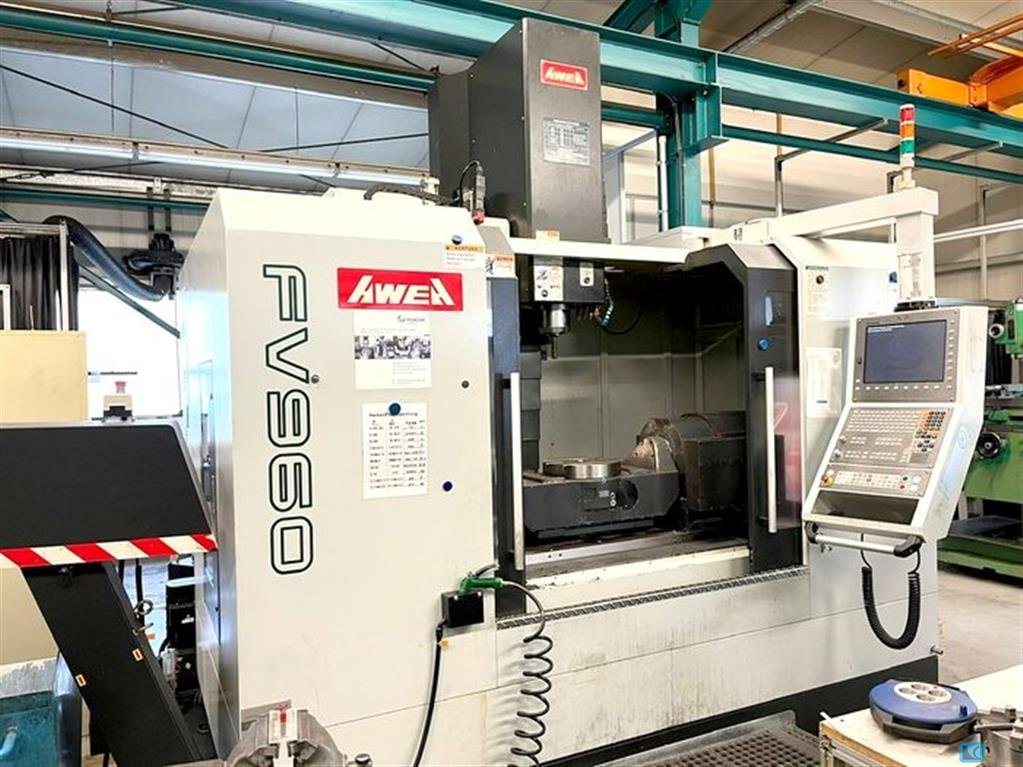

x-Weg: 960 mmy-Weg: 600 mmz-Weg: 480 mmRundtisch:: D 350 mmTischbelastung: 200 kgSpindeldrehzahlen: 12.000 1/minAntriebsleistung - Spindelmotor: 14/10 kWSteuerung: HEIDENHAIN iTNC 530 Eilgang: 32 / 32 / 24 m/minWerkzeugwechsler: 30- fach Spindelaufnahme ISO: BT 40 Maschinengewicht ca.: 7,4 tGesamtleistungsbedarf: 45 kVARaumbedarf ca.: 3,1 x 2,3 x 3,1 m5-Achsen simultan Universal-Bearbeitungszentrum,NC-Rund-Schwenktisch D 350mm,A-Achse (120/-42°), C-Achse 360°,IKZ,el. Handrad,Späneförderer,direktes Messsystem,Zählerstände: ca. 9.000 Einschaltstunden, ca. 3.500 Spindelstunden

x-Weg: 850 mmy-Weg: 700 mmz-Weg: 500 mmSteuerung: Siemens 840 DDrehtisch: 800 mmc-Achse: 0.001º ( ±360º) 0B-Achse (Tisch): +25 / -110 º mmSpindeldrehzahl: 18.000 U/min/rpmWerkzeugaufnahme: HSK 63 Werkzeugwechsler: 38 fach/toolsInnere Kühlung Zuführung: 80 barHandrad: Gesamtleistungsbedarf: 43 kVAMaschinengewicht ca.: 10,6 tRaumbedarf ca.: mHermle C 40 U Bearbeitungszentrum5- AchsenKinematicOptBedienpult verstellbar2 Bearbeitungstische Schunk 0-Punkt SpannsystemZusatzmagazine 43 PlätzeAbblaseinrichtungBlasluft durch SpindelmitteSpäneschwemmpistoleSpindelkühlungElek. WärmekompensationElek. HandbedienmodulMesstaster RenishawBLUM Wz-BruchZusatz Hydraulik für hydraulische WerkstückspannungDie techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für unsunverbindlich. Einen Zwischenverkauf behalten wir uns vor, es gelten ausschließlich unsere Geschäfts- und Verkaufsbed ...

x-Weg: 1250 mmy-Weg: 880 mmz-Weg: 800 mmSteuerung: Heidenhain TNC 430 Werkzeugwechseleinrichtung: 60 Pos.Werkzeugaufnahme: SK 50 Drehzahl: 8000 1/minPalettengröße: 1000 x 800 mmGesamtleistungsbedarf: 56 kVAMaschinengewicht ca.: 14,3 tRaumbedarf ca.: 5,5 x 3 x 3,1 m5-Achsen-Maschine mit gesteuertem Universalfräskopf als B-Achse2-fach Palettenwechsler incl. 2 Paletten 1000 x 800 mmProduktionspaket , bestehend aus:- IKZ mit 40 bar Betriebsdruck 900l Kühlbehälter (2,25 x 1.3 x 2,2m / 950kg),- Späneförderer (4,85 x 1,2 x 1,75m / 600kg),- rotierende Sichtscheibe- 3D Taster RENISHAW MP 10- elektronisches Handrad - mech. WerkzeugbruchkontrolleZubehör (SK 50 Werkzeugaufnahmen)ca. 100.200 Einschaltstunden, ca. 52.500 Spindelstunden, letzter Spindeltausch 2020

x-Weg: 800 mmy-Weg: 950 mmz-Weg: 1020 mmSteuerung: HEIDENHAIN iTNC 530 Tischbelastung: 800 kgWerkzeugaufnahme: HSK 63 Drehzahl: 16.000 1/minSpindel: 35 / 25 kWTischgröße: 770 mmDrehmoment an der Spindel: 160 / 223 NmWerkzeugwechseleinrichtung: 120 (2x60) Pos.Maschinengewicht ca.: 20 tRaumbedarf ca.: 3,3 x 6,15 x 3,2 m5-Achsen-simultan Bearbeitungszentrum mit gesteuertem Rund- Schwenktisch (A/B-Achse),Frässpindel horizontal,IKZ (10-80bar),elektromech. Werkzeuglängenprüfeinrichtung GROB,Späneförderer,3D Taster Messtaster ,KINEMATICOPT,BLUM Laser,Ölnebelabsaugung,el. Handrad, Zählerstände: ca. 82.000 Einschaltstunden, ca. 48.800 Spindelstunden

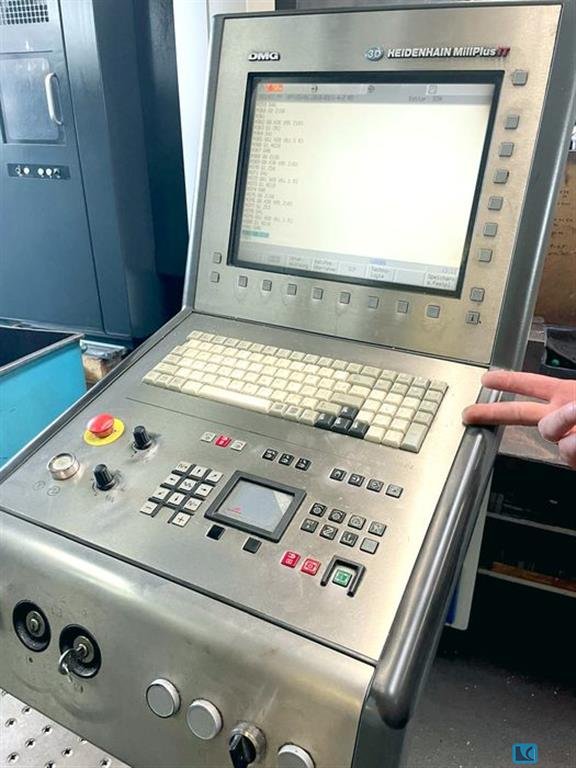

x-Weg: 1.250 mmy-Weg: 710 mmz-Weg: 710 mmTischfläche: 1500 x 800 mmTischbelastung: 800 kgDrehzahl: 12000 1/minSpindelmotor: 15 / 10 kWSteuerung: MILLPLUS iT HEIDENHAINSpindelaufnahme: SK 40 Werkzeugwechseleinrichtung: 60 Pos.Leistungsaufnahme: 44 kVAMaschinengewicht ca.: 10,5 tRaumbedarf ca.: 3,5 x 2,65 x 2,65 m5-Achsen simultan Bearbeitungszentrum,B-Achse (-120° / +30°),NC-Rundtisch integriert in Starrtisch,direktes Messsystem,3D Taster Infrarot HEIDENHAIN TS 640,IKZ 40bar, 600l,Spülpistole,Späneförderer,BA 4,3D quickset - Software,Erhöhtes Laufgeräusch im Eilgang an der X-Achse und am Rundtisch ca. 48.500 Betriebsstunden / 18.000 Spindelstunden

x-Weg: 410 mmy-Weg: 610 mmz-Weg: 500 mmDrehzahl: 15000 1/minAufnahme: SK 40 Steuerung: iTNC 530 HEIDENHAIN smart NC Tisch:: 320 x 320 mmTischbelastung: 100 kgWerkzeugwechseleinrichtung: 48 Pos.Gesamtleistungsbedarf: 35 kVAMaschinengewicht ca.: 7,4 tRaumbedarf ca.: 4,15 x 3,8 x 3,28 m5-Achsen simultan Bearbeitungszentrum,NC-Rund-Schwenktisch, C-Achse 360°, B-Achse +30-120°,Späneförderer,IKZ 20bar, 3D Messtaster, Kinematicsopt,,el. Handrad,Zählerstände:ca. 9.600 h Maschine ein, ca. 3.500 Spindelstunden

x-Weg: 2300 mmy-Weg: 1200 mmz-Weg: 600 mmDrehzahl: 30-10.000 1/minDrehmoment an der Spindel: 254 / 159 NmSteuerung: HEIDENHAIN TNC 430 Werkzeugaufnahme: SK 40 Werkzeugwechseleinrichtung: 60 Pos.Spindel: 40 / 25 kWFester Arbeitstisch: Aufspannfläche: 1.100 x 1.100 mmRundtisch: 1.100 x 1.100 mmEilgang: 30 m/minGesamtleistungsbedarf: 69 kVAMaschinengewicht ca.: 20 tUniversalbearbeitungszentrum mit indexierendem Kopf (2,5°),NC-Rundtisch, max. Tischbelastung 1.500kg,Tischerhöhung 150mm,IKZ 30 bar, Bandfilter,el. Handrad,Späneförderer,autom. Schiebetüren,Spülpistole,kein Messtasterca. 81.400 h Hauptschalter EINca. 72.200 h Steuerung EINca. 26.700 h Programmlauf EINMaschine unter Strom , vorführbereit

x-Weg: 750 mmy-Weg: 600 mmz-Weg: 520 mmTischaufspannfläche: D 700 x 500 mmDrehzahl: 42.000 1/minWerkzeugaufnahme: HSK E50 Steuerung: HEIDENHAIN iTNC 530 Werkzeugwechseleinrichtung: 60 pos.Eilgang: 50 m/minTischbelastung - zentral/maximal: 350 kgGesamtleistungsbedarf: 50 kVAMaschinengewicht ca.: 9 tRaumbedarf ca.: 3,2 x 2,65 x 2,8 m5-Achsen simultan HSC-Bearbeitungszentrum,NC-Rund-Schwenktisch 700x500mm, B-Achse 180°, C-Achse 360°,Späneförderer,el. Handrad,Laser,Vorbereitung 3 D Taster HEIDENHAIN TS 641 (ohne Taster)BA 4,Ölnebelabsaugung,Spindelkühler,keine IKZ, ca. 141.300 Einschaltstunden, ca. 64.500 Spindelstunden gesamtMaschine in gutem Zustand (Messprotokoll vorhanden).
