AUSGANGSMATERIAL ROHR Durchmesser aussen min.: 20 mm Durchmesser aussen max.: 110 mm Länge min.: 400 mm Länge max.: 1700 mmPRESSENKRÄFTE Gesamt-Nennkraft: 40 toAnlage besteht aus:+ WICK Handlingsanlage, BJ 2012+ ABB IRB 6650S-90/3.9 Handling Roboter, BJ 2012+ MAE M-AH 6 automatische Rohrrichtmaschine, BJ 2012
STEUERUNG SPS Steuerung SIEMENS S7-1500 AUSGANGSMATERIAL ROHR Durchmesser aussen min.: 27.5 mm Durchmesser aussen max.: 160 mm Wandstärke min.: 1 mm Wandstärke max.: 15 mm Länge min.: 3500 mm Länge max.: 13000 mmROHR-RICHTEINHEIT Anzahl der Richtwalzen: 6 Anzahl Zwischenwalzen: 3 Hauptantrieb Leistung: 110 kW Material-Durchlaufrichtung: links-rechts Anlage bestehend aus:+ diverse bestehende und ergänzte Rohrtransportanlagen+ Richtmaschine Montbard DMS 168, Baujahr 1989+ Spanlostrennanlage Bültmann STA 120 H, Baujahr 2005+ Säge Ohler KA-630-7877, Baujahr ...
STEUERUNG SPS Steuerung SIEMENS S7 300 AUSGANGSMATERIAL ROHR Durchmesser aussen min.: 20 mm Durchmesser aussen max.: 30 mm Länge min.: 250 mm Länge max.: 700 mmAnlage besteht aus:+ COMPINA A2.19153 Handlingsanlage, BJ 2000+ MAE M-AH 6 automatische Rohrrichtmaschine, BJ 2012+ Bühlmann (Anlagenbau), BJ 2000
KENNDATEN STRECK-RICHTMASCHINE Kraft: 500 kN Arbeitslänge: 13000 mm Spitzenhöhe: 250 mm Hub: 1000 mmmax. Strecklänge: 13'000 mmmin. Strecklänge: 3'000 mmBackenhalterbreite: 160 mmBackenöffnung: 0-100 mmDrehmoment: 600 mkpDrehwinkel: +/- 90 GradDrehgeschwindigkeit normal: 1 U/minDrehgeschwindigkeit fein: 0.25 U/minStreckgeschwindigkeit: 10.8 mm/SekEilganggeschwindigkeit in Arbeitsrichtung: 106 mm/SekEilganggeschwindigkeit in Rücklauf zum lösen: 93 mm/SekTeilung der Zahnstange: 250 mmBackenbestätigung: 5-6 kp/cm2 (pneumatisch)Dornhalterbestätigung: 5-6 kp/cm ...

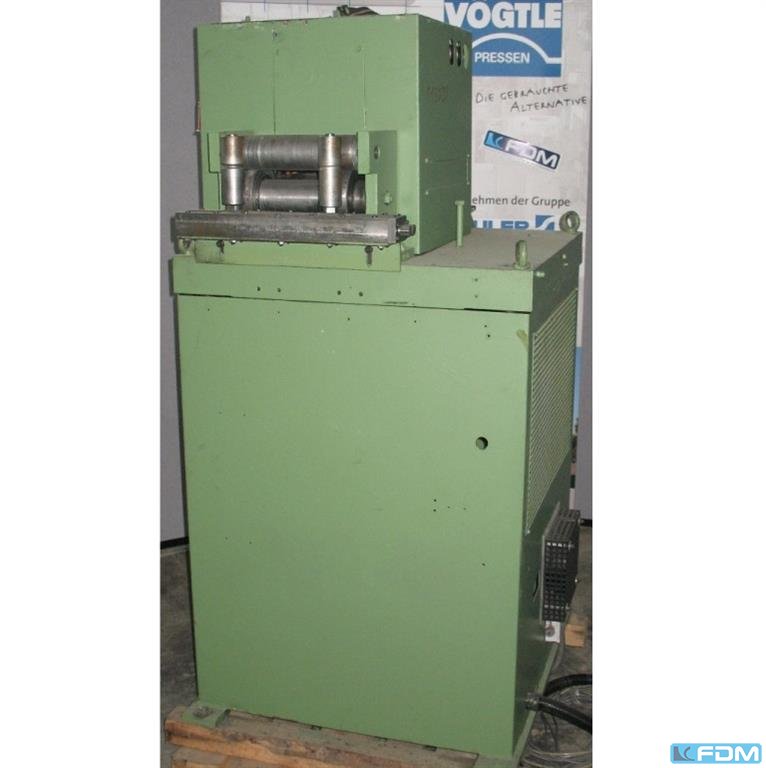

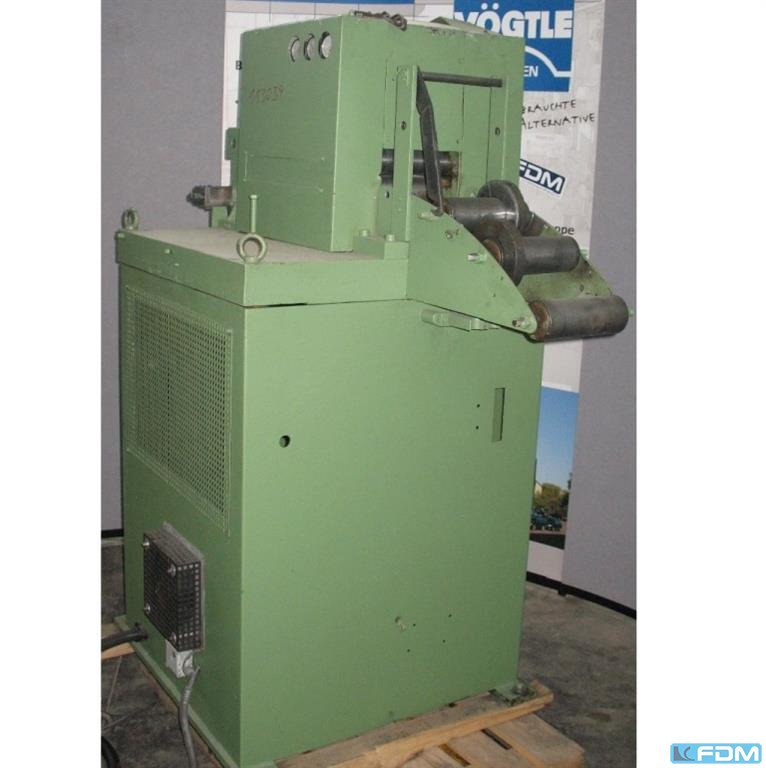

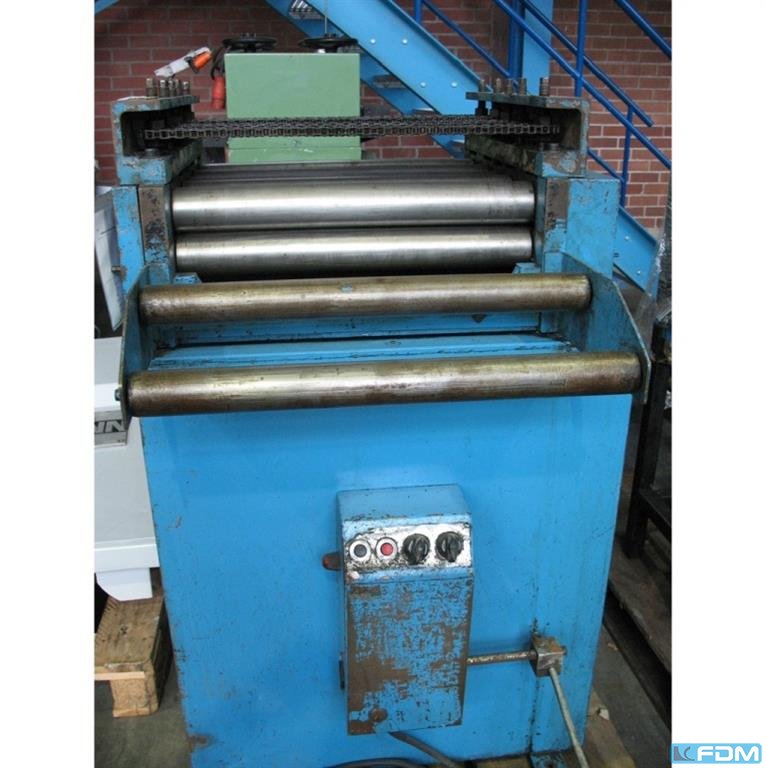

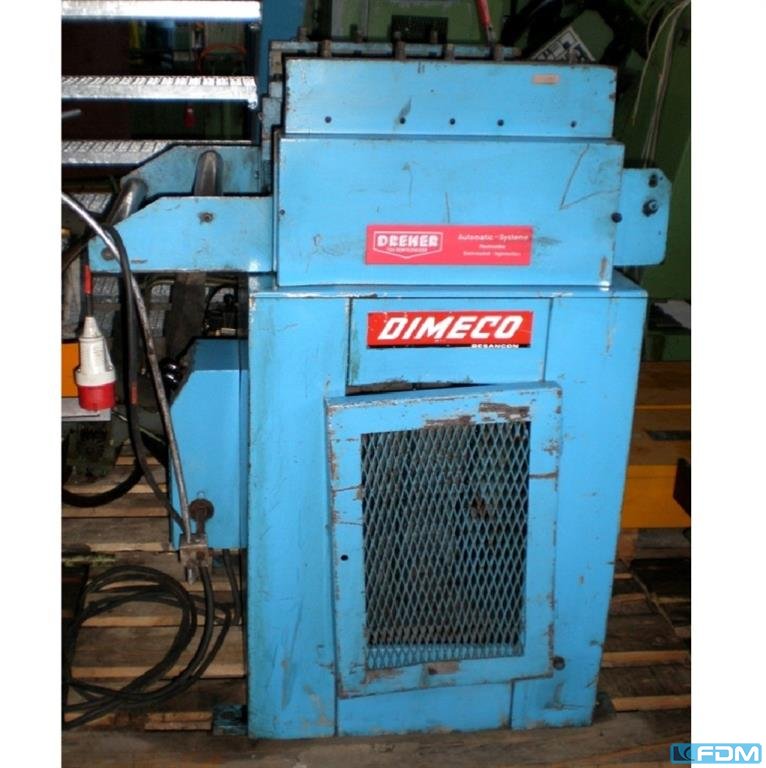

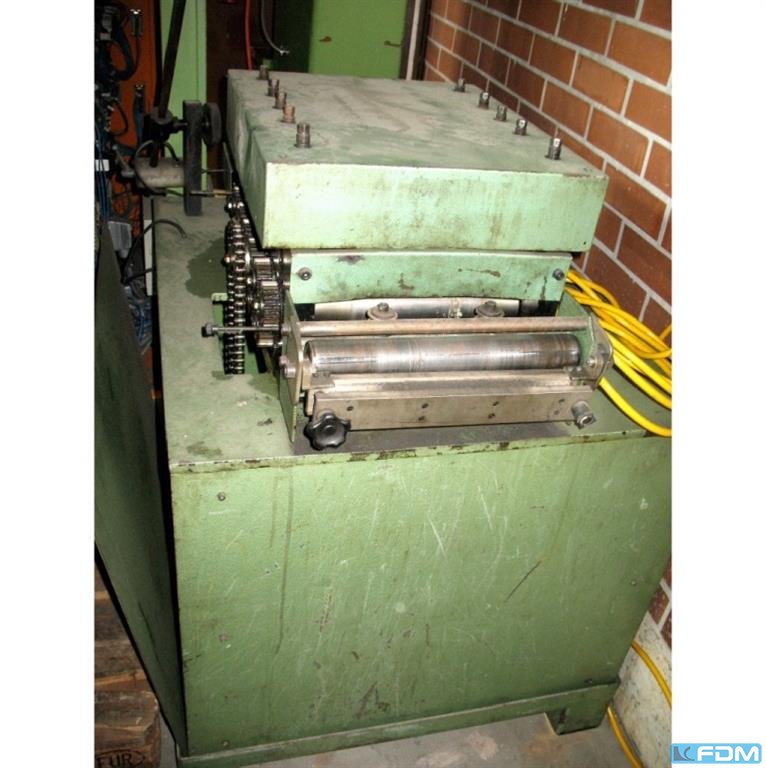

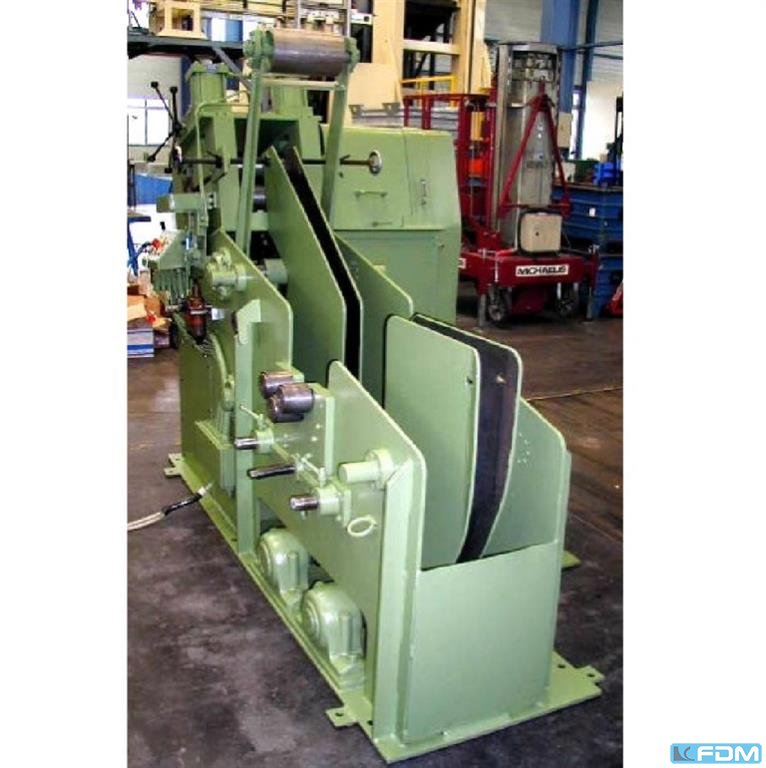

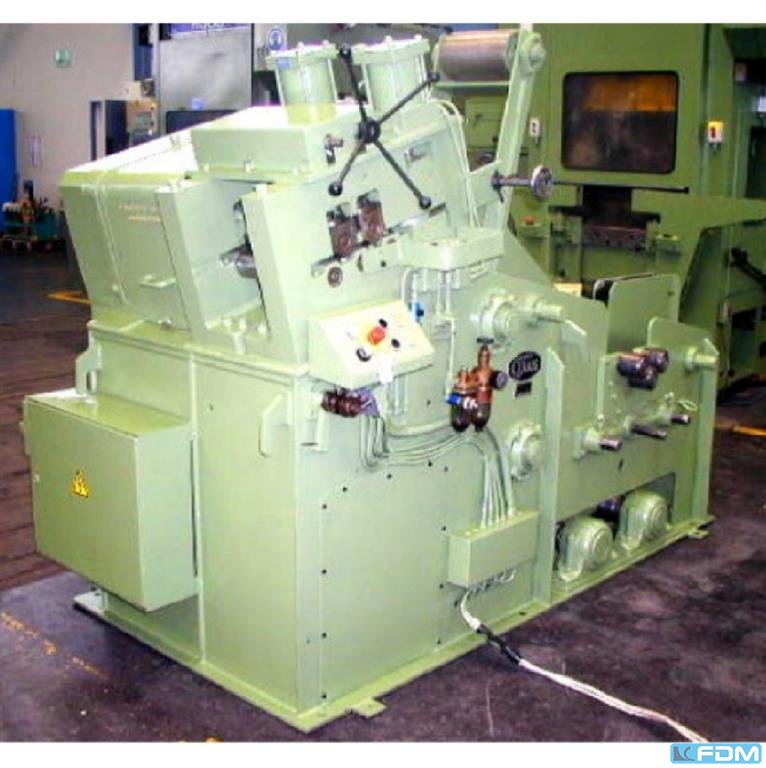

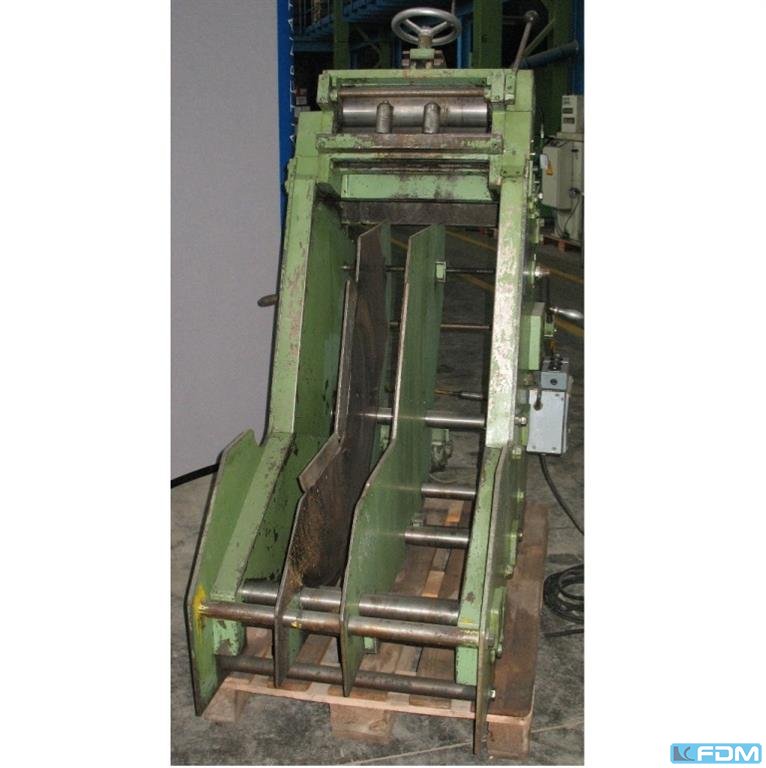

Materialbreite: 600 mmMaterialstärke: - 4,0 mmAnzahl der Richtwalzen: 21 Richtwalzendurchmesser: 30 mmMaterialquerschnitt: 1800 mm²Geschwindigkeit: 6 - 36 m/minAntriebsleistung: 4,5 kWGewicht: 2,0 tRaumbedarf (BxTxH): 1,5 x 2,0 x 1,9 m

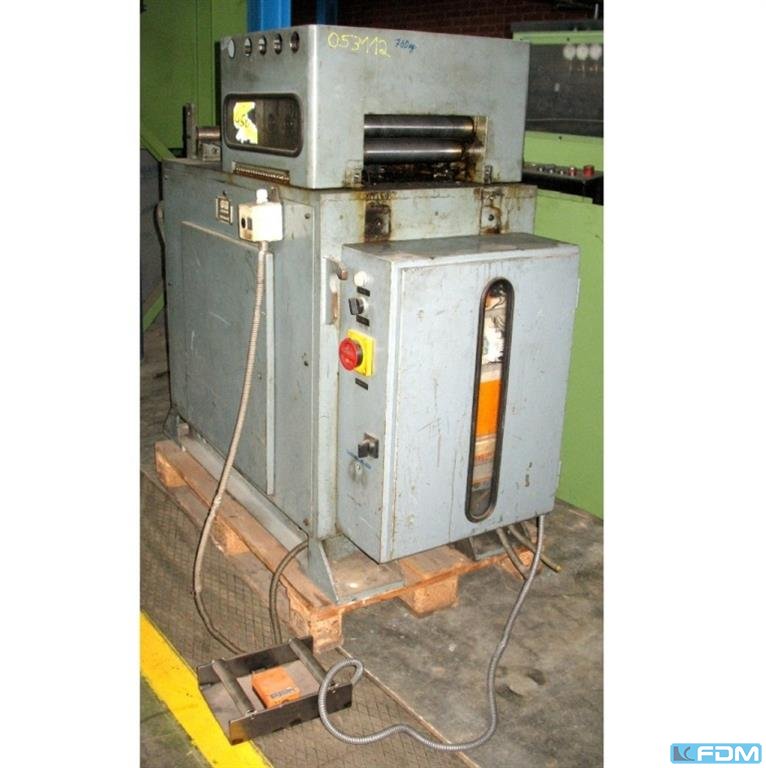

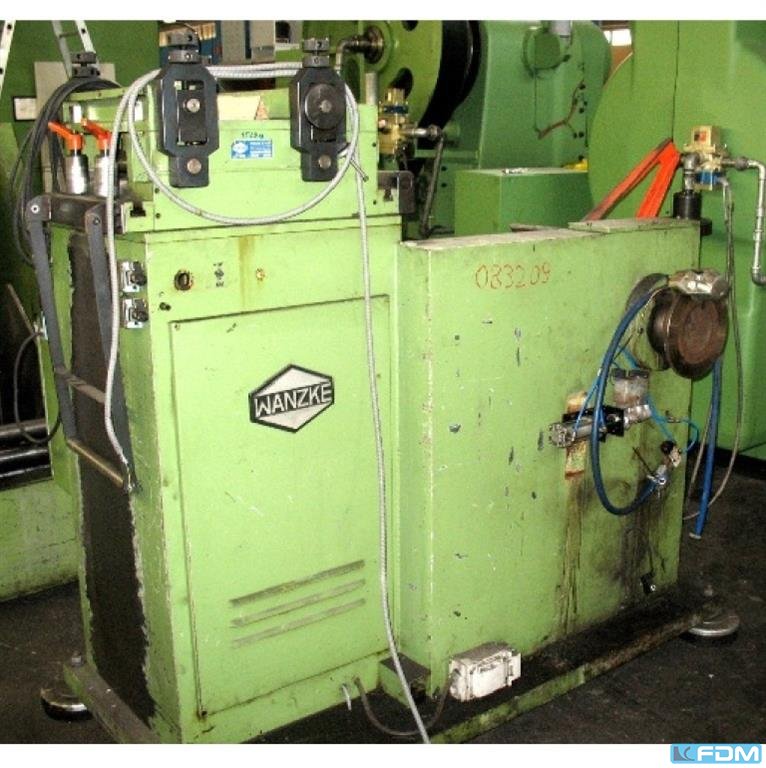

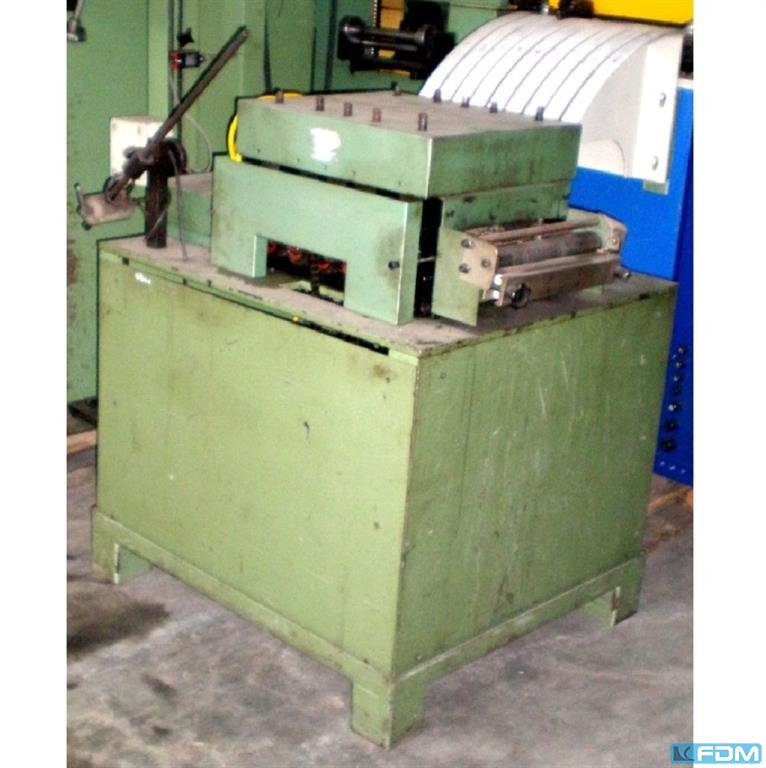

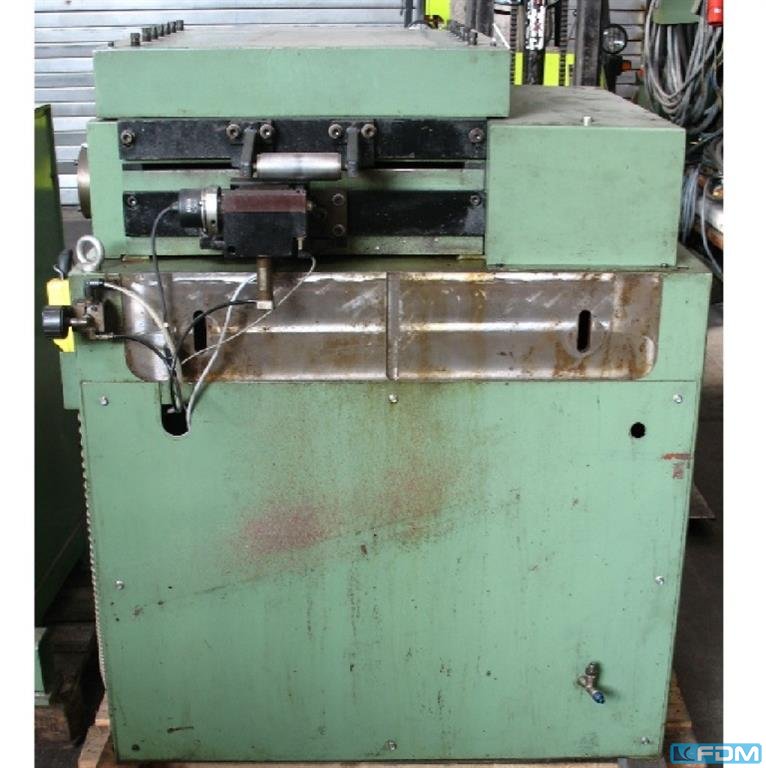

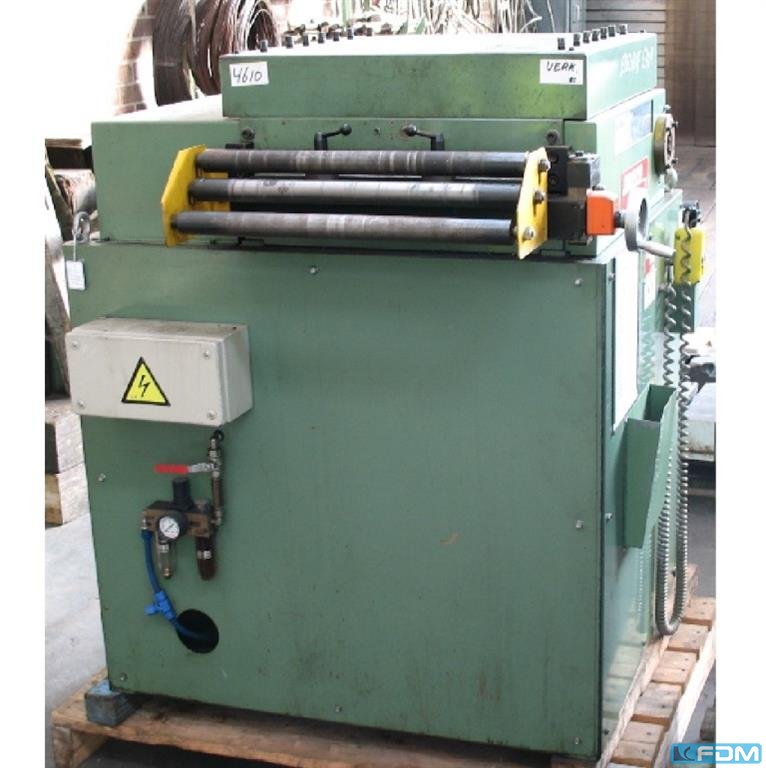

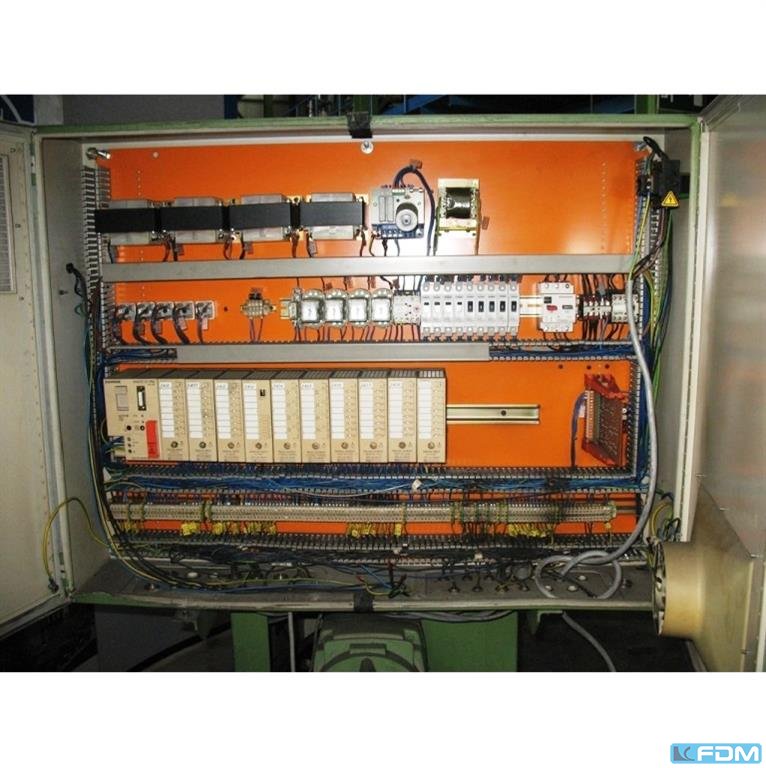

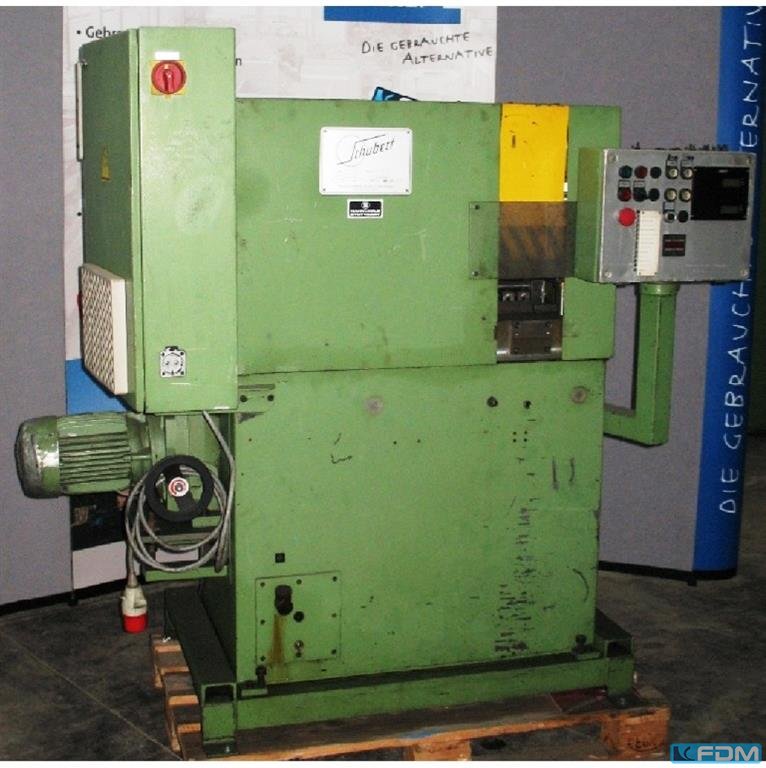

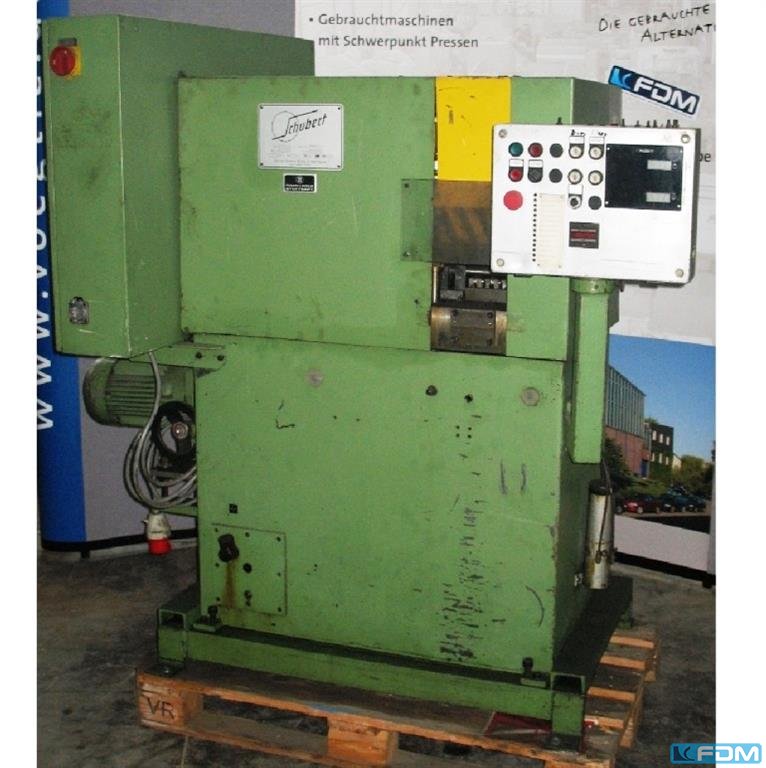

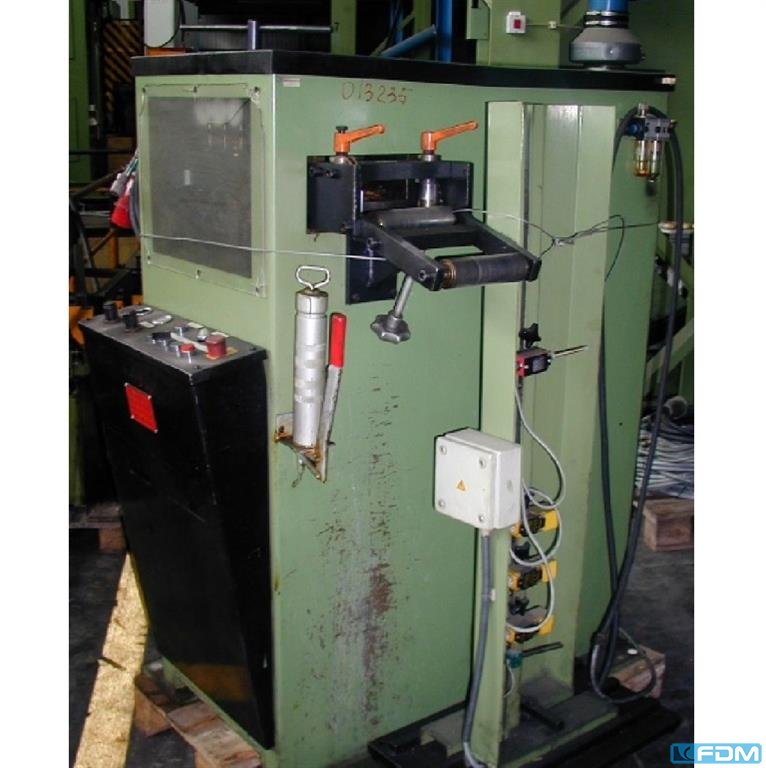

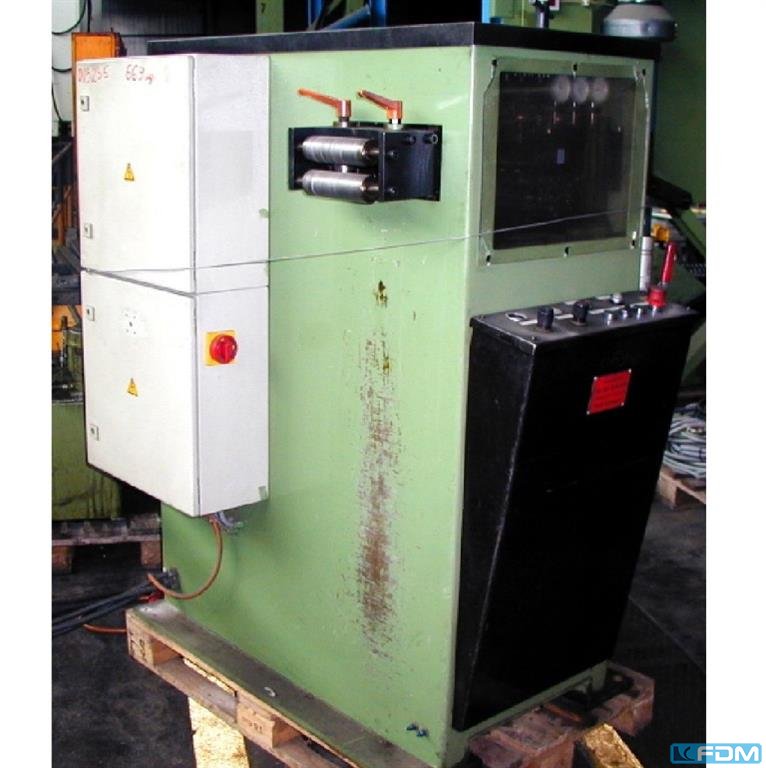

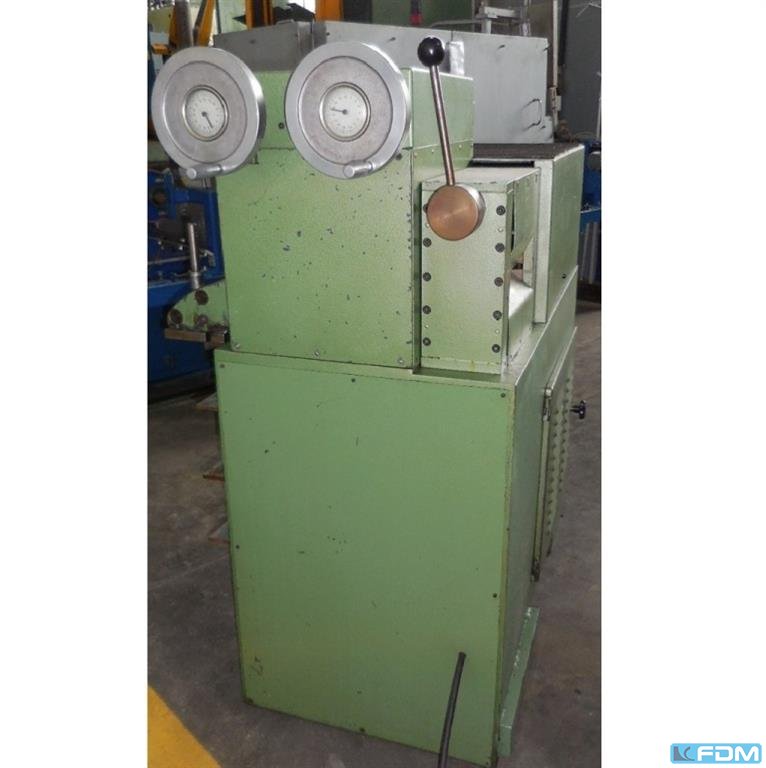

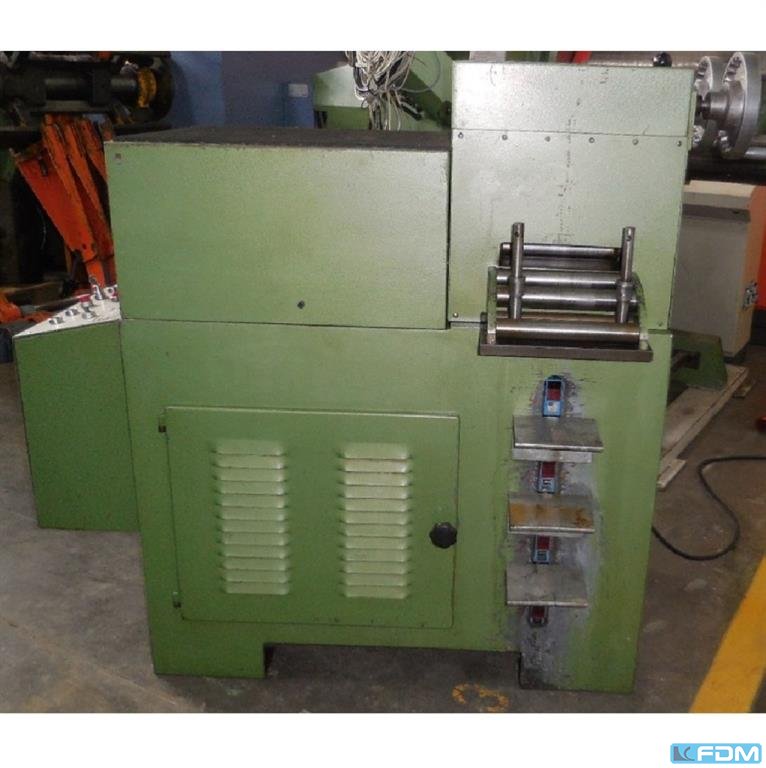

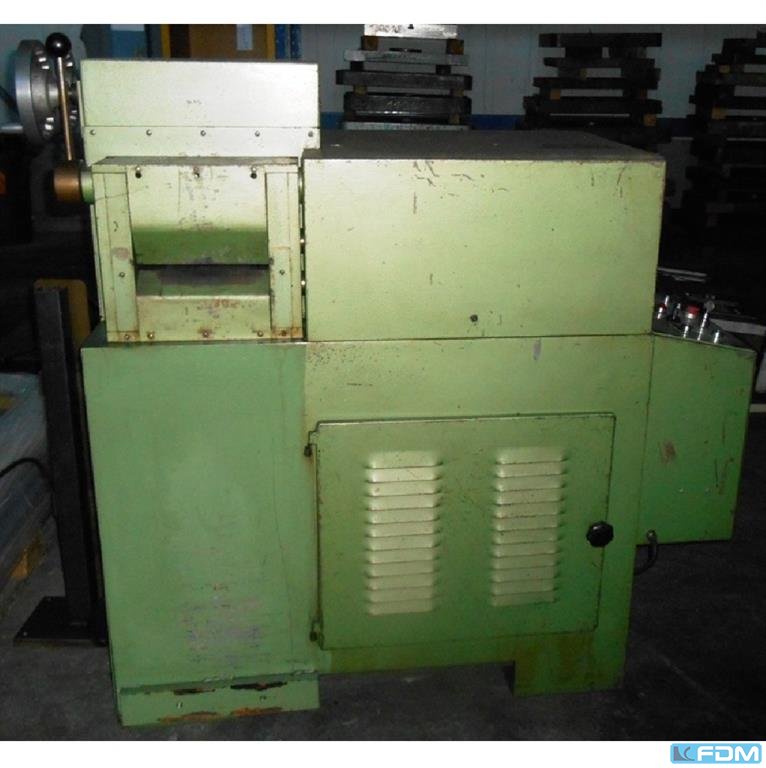

Materialbreite: 250 mmMaterialstärke: 0,5 - 4,0 mmAnzahl der Richtwalzen: 9 Richtwalzendurchmesser: 60 mmAnzahl der Einzugswalzen: 2 Antriebsleistung: 3,8 kWGewicht: 0,8 tRaumbedarf (BxTxH): 1,6 x 0,8 x 1,5 m

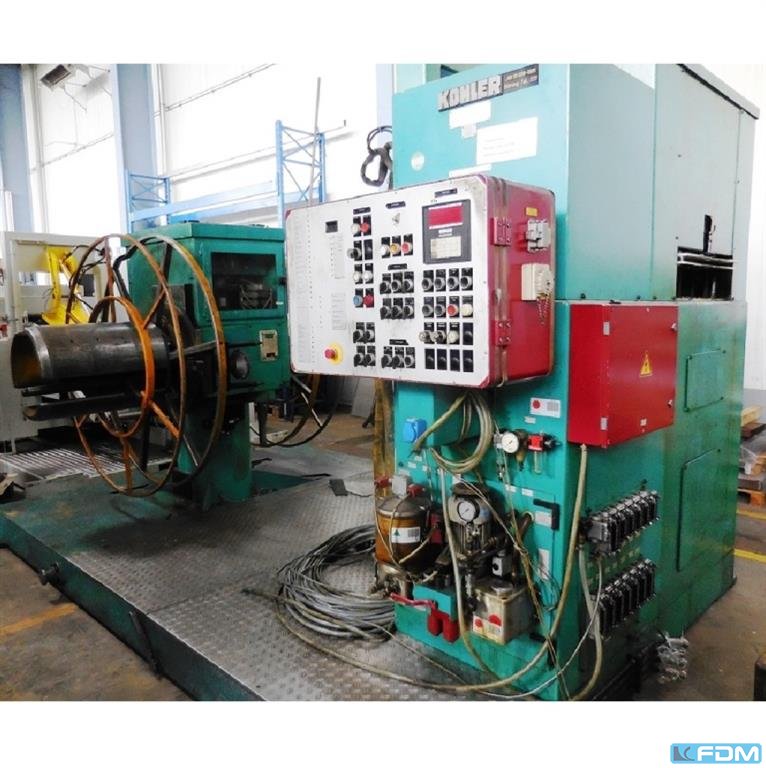

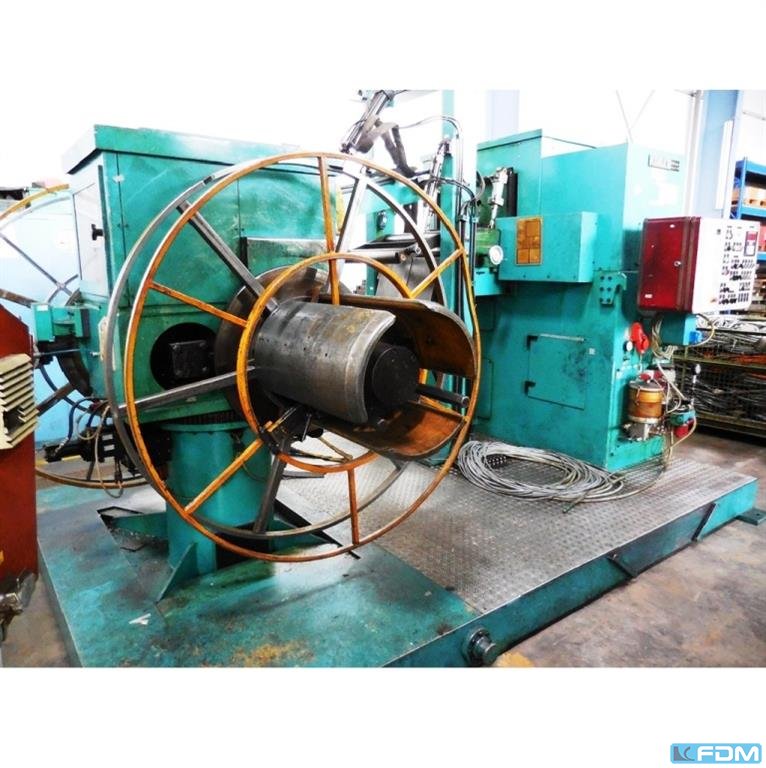

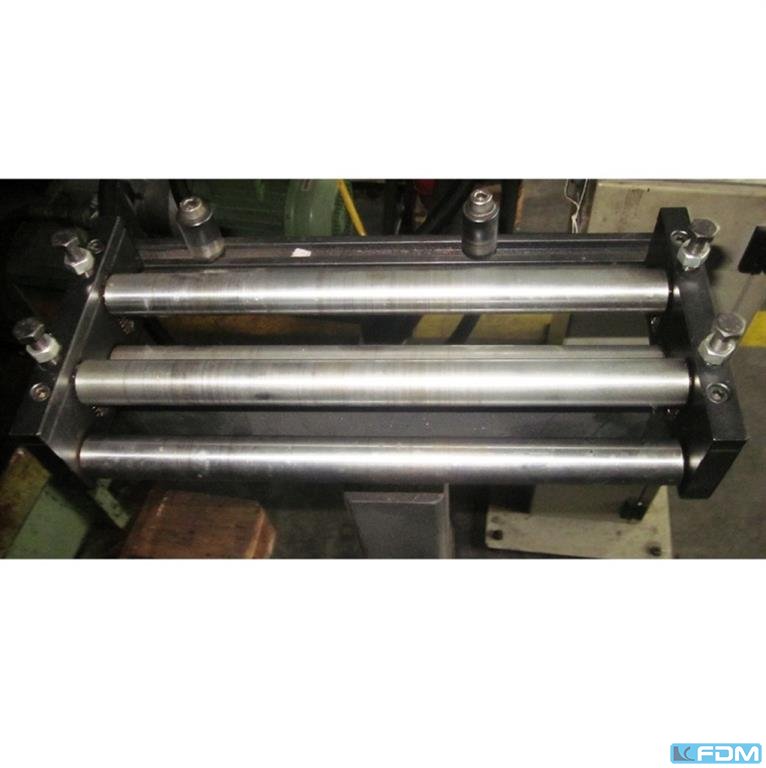

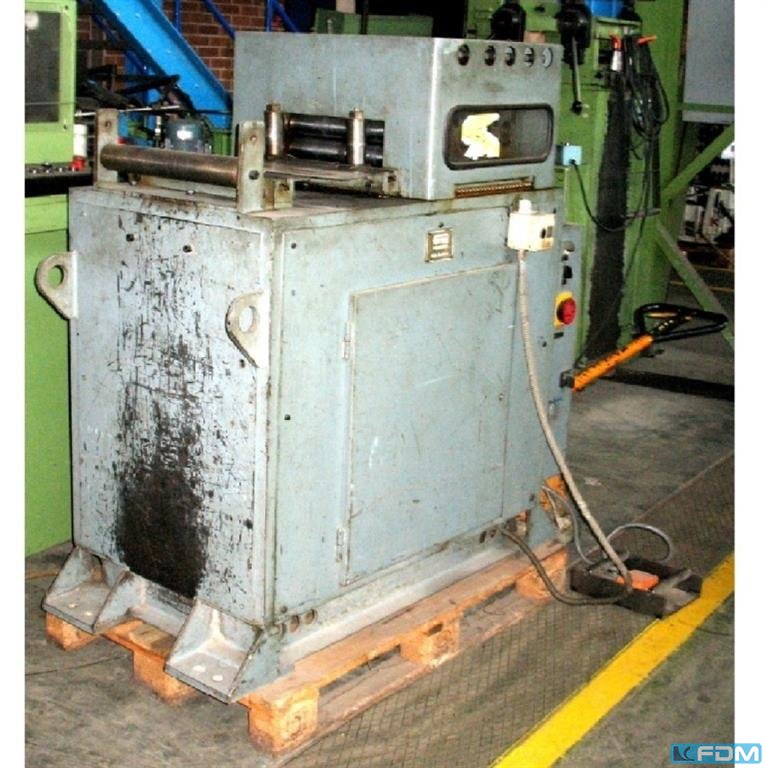

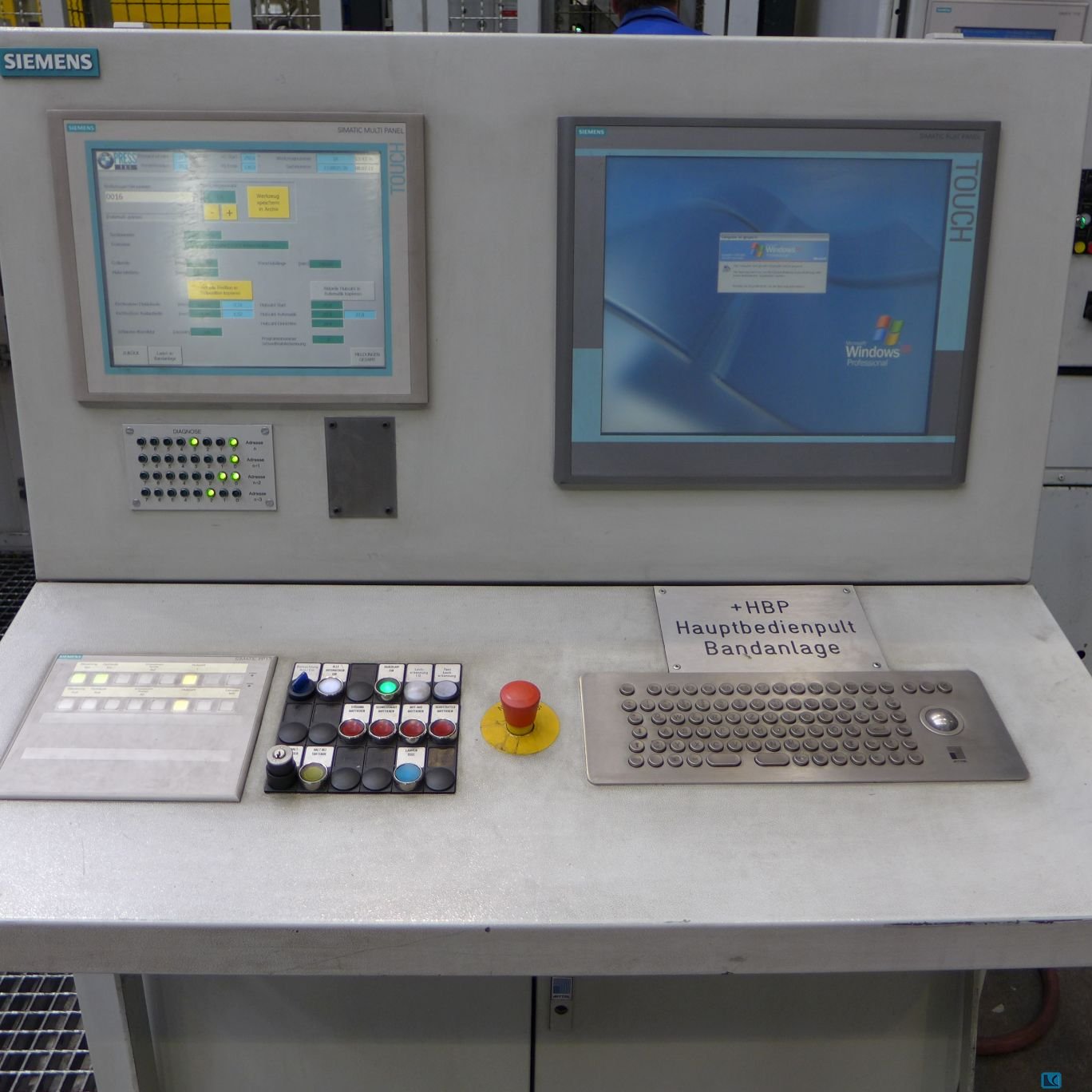

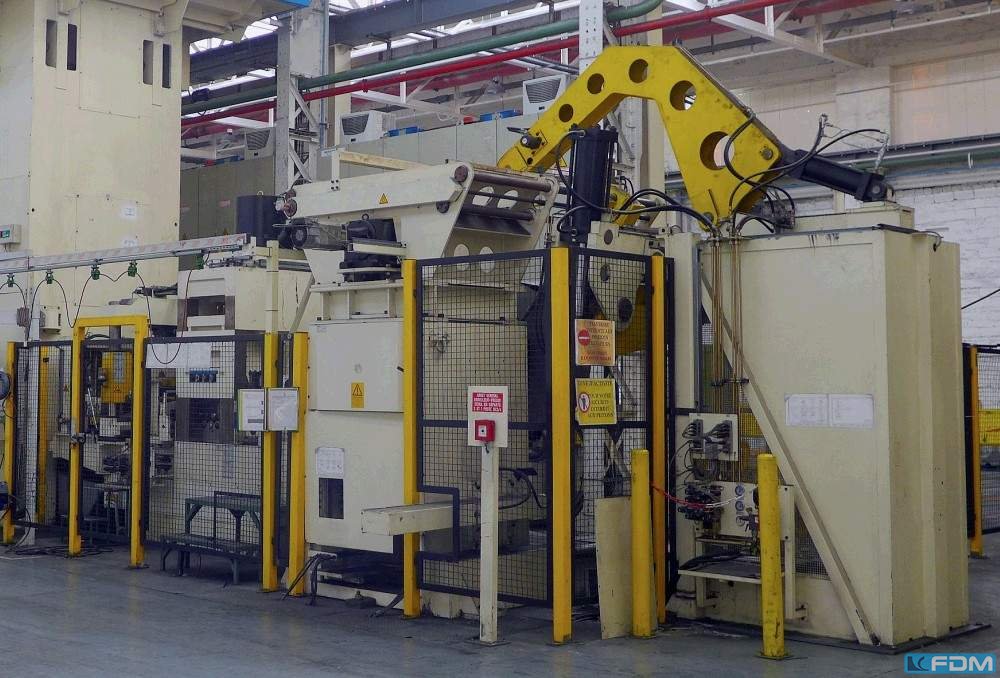

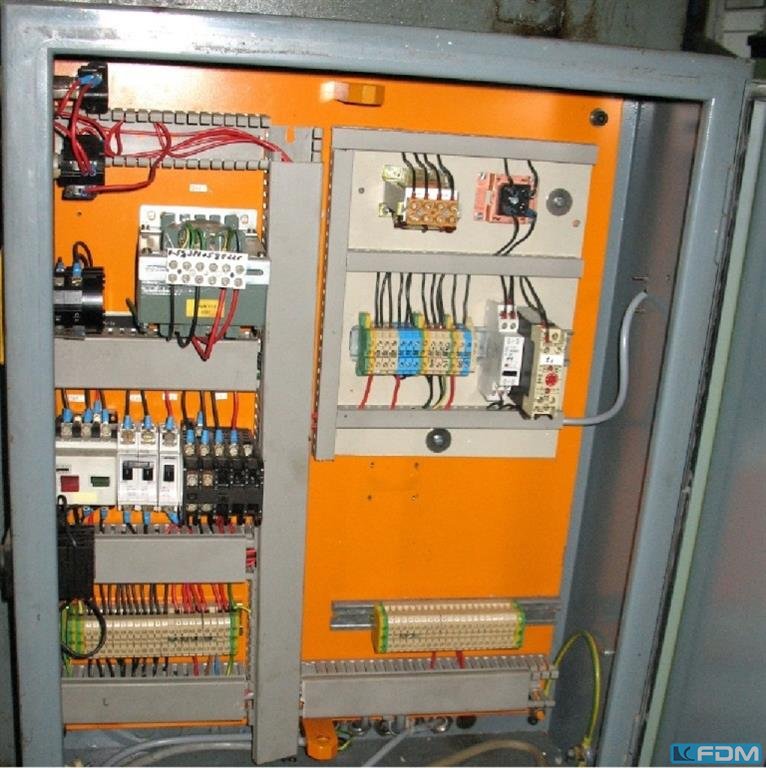

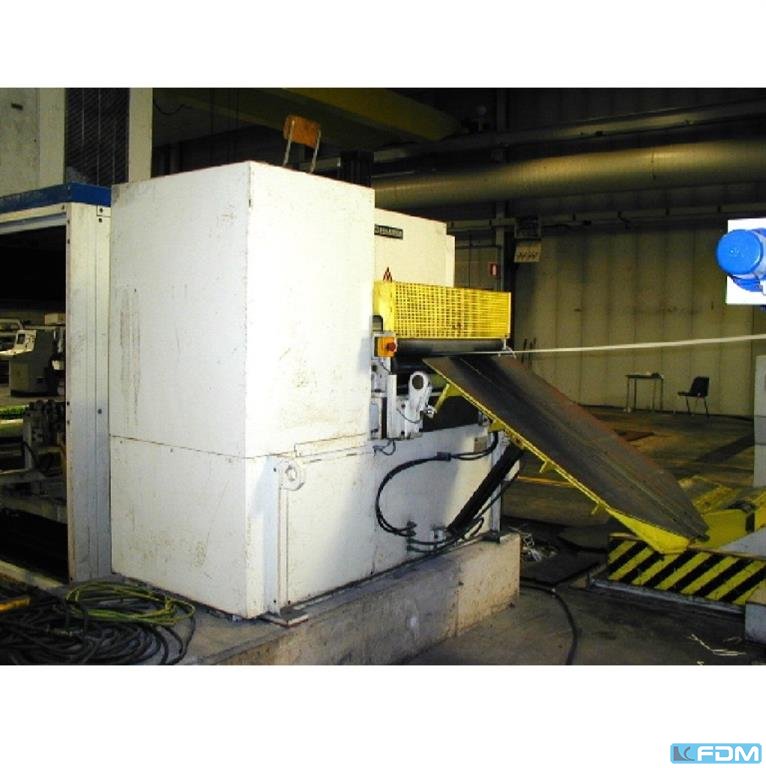

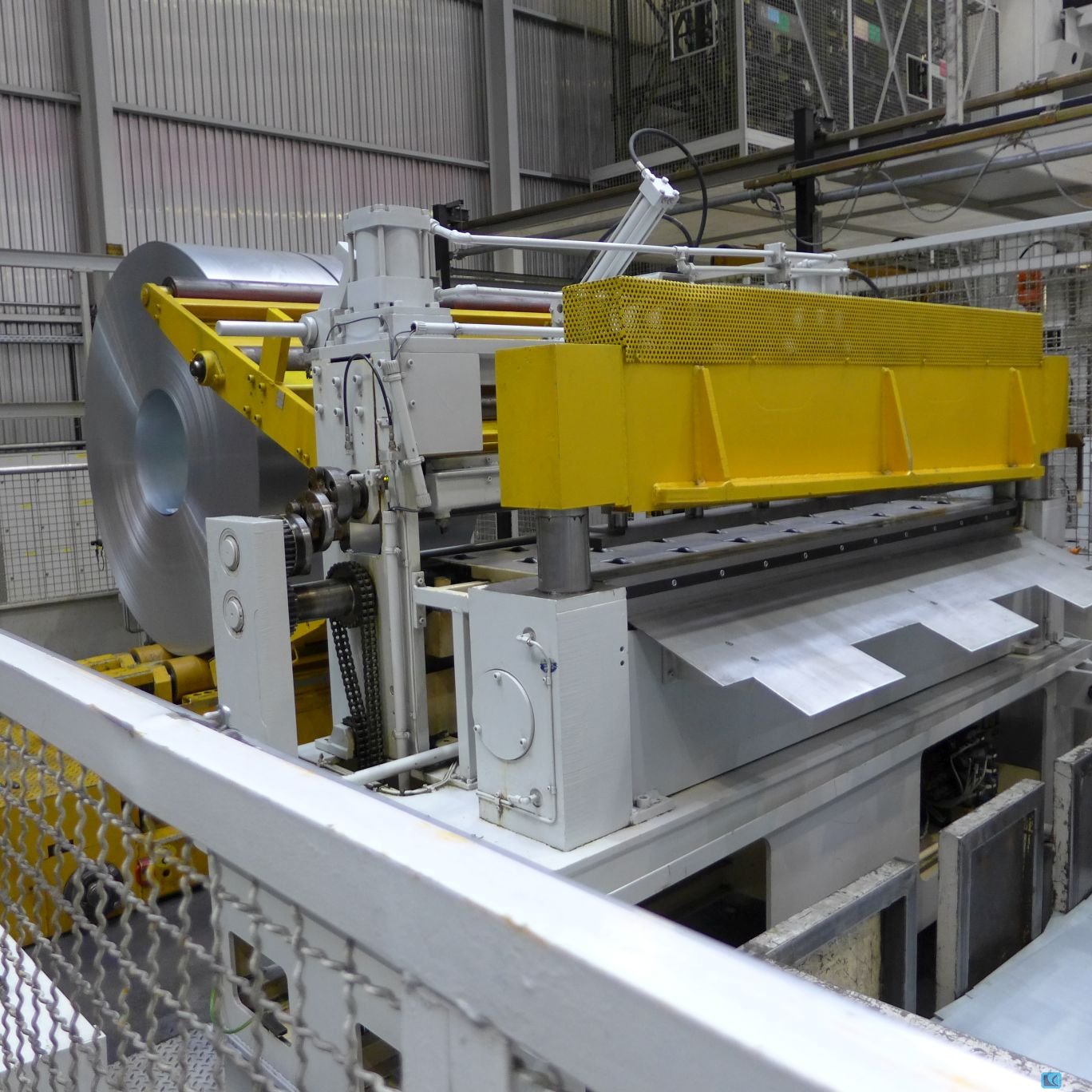

Materialbreite Bandanlage: 600 mmCoilgewicht in kg: 2 x 3000 kgCoil-Innendurchmesser: 460 - 630 mmCoil-Außendurchmesser: 1500 mmMaterialstärke Bandanlage: 0,5 - 3,0 mmAnzahl Richtwalzen: 9 Walzendurchmesser: 30 mmMaterialquerschnitt: 1200 mm²Gewicht: 9,5 tRaumbedarf (BxTxH): 4,3 x 2,6 x 2,6 mRichtmaschine: 30.600/9 Doppelhaspel: Kohler, 3000.2 Hilfantrieb: hydraulisch Nachlaufbremse: pneumatisch Spreizung: hydraulisch Andrückrolle: hydraulisch; motorisch angetrieben

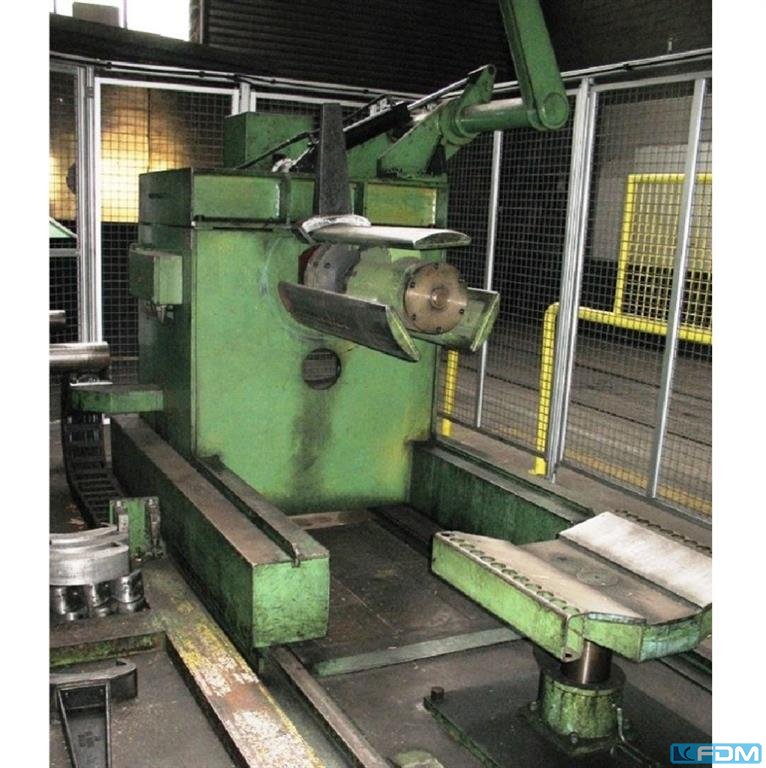

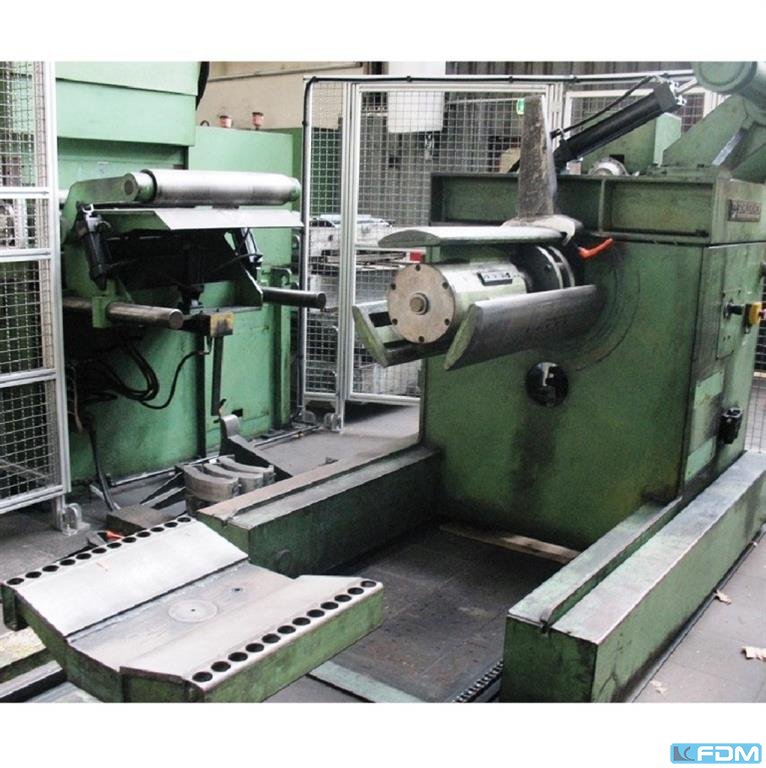

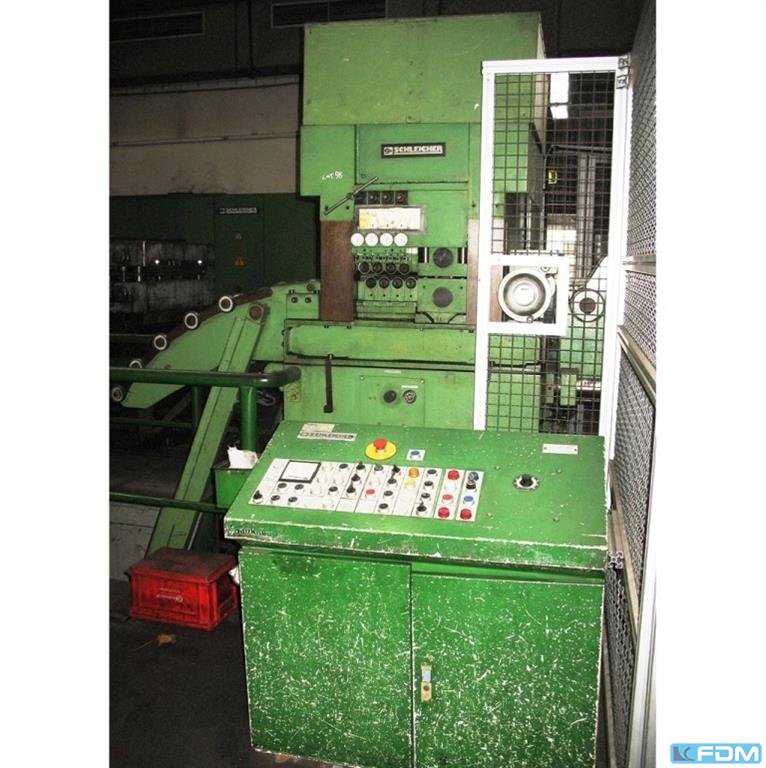

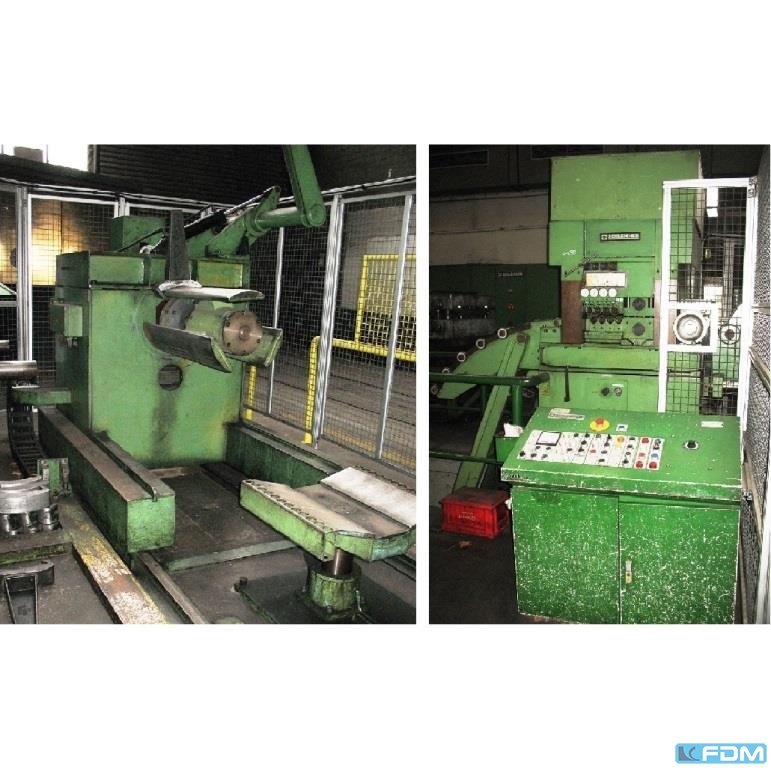

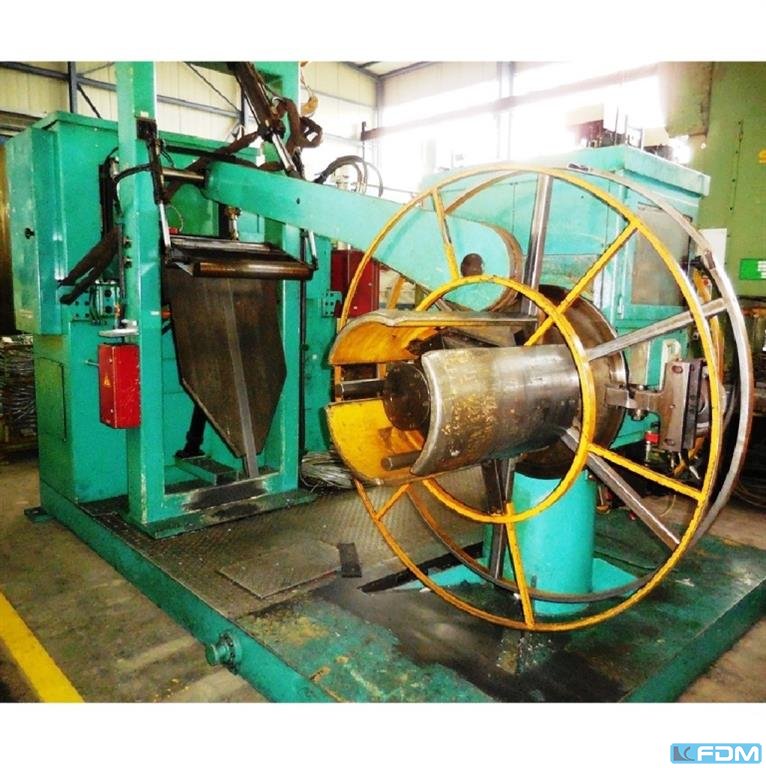

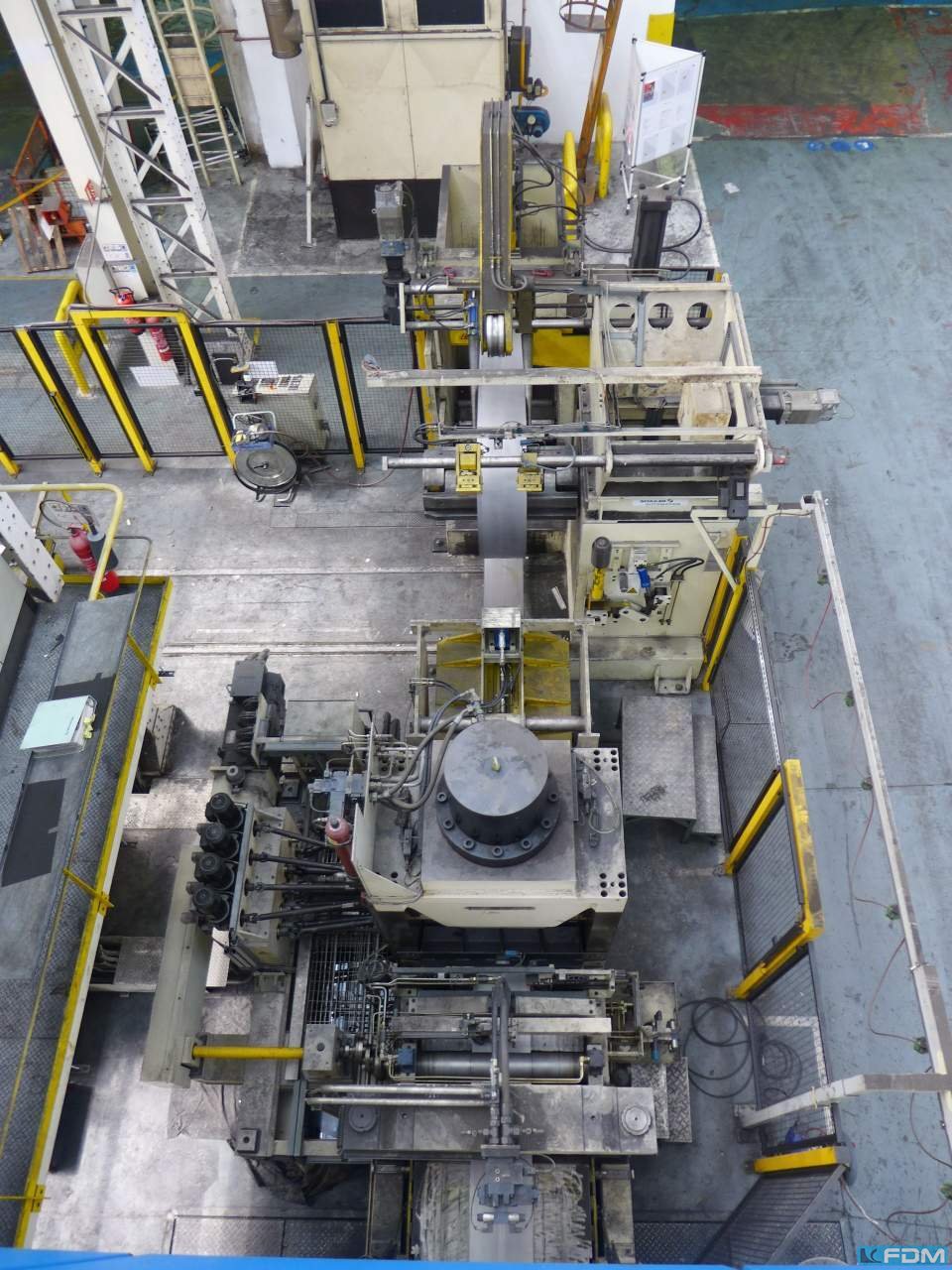

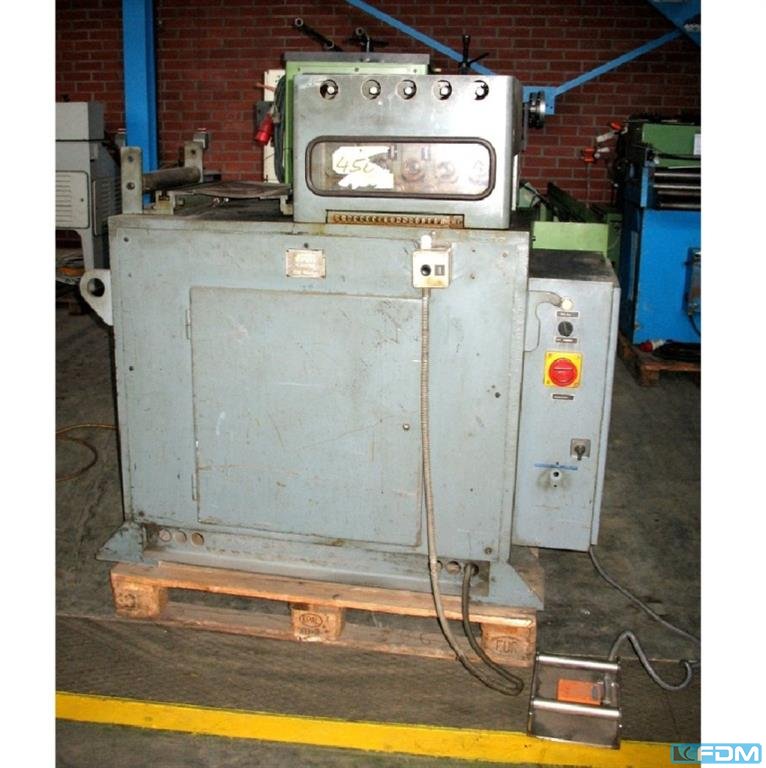

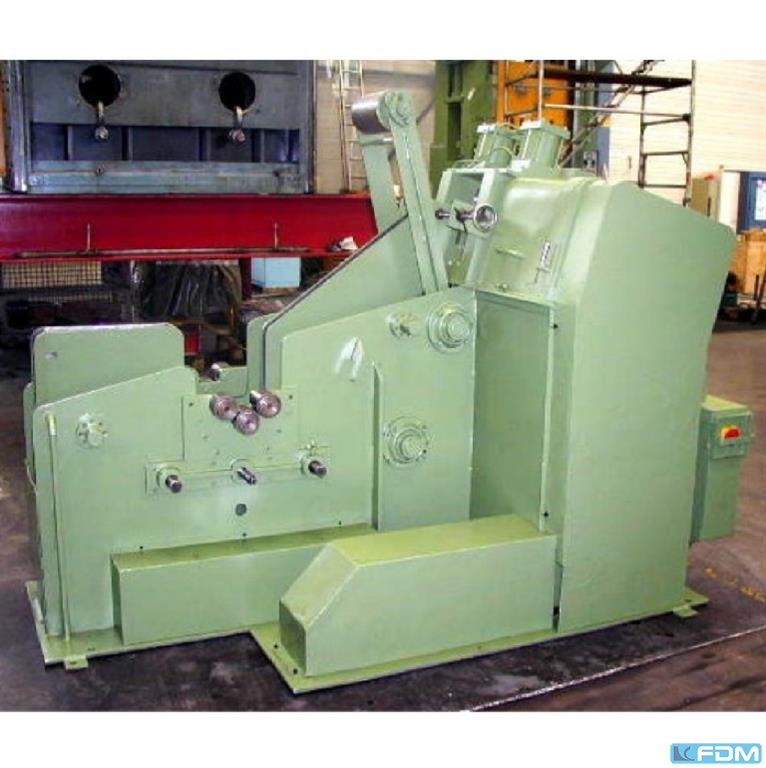

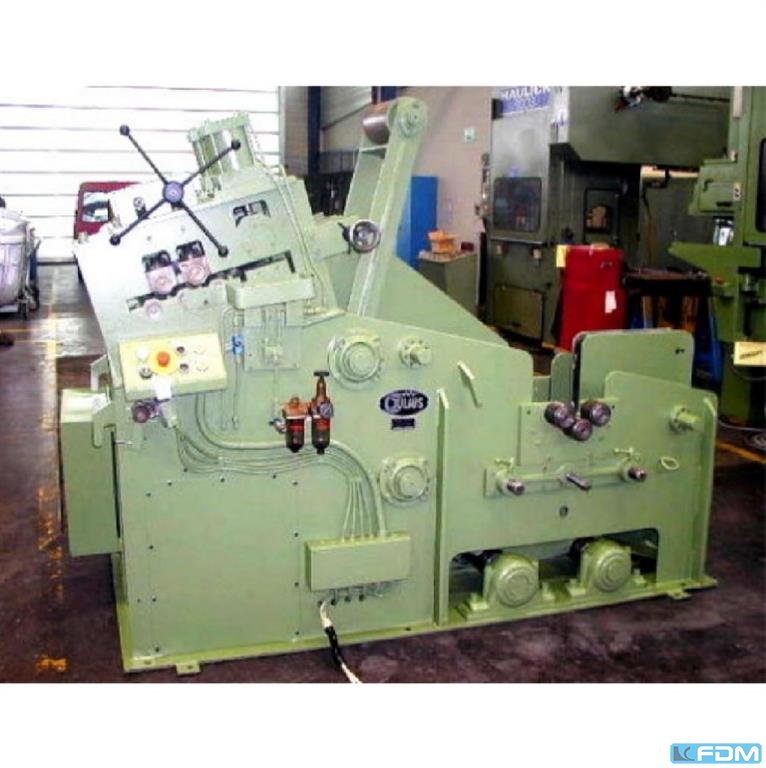

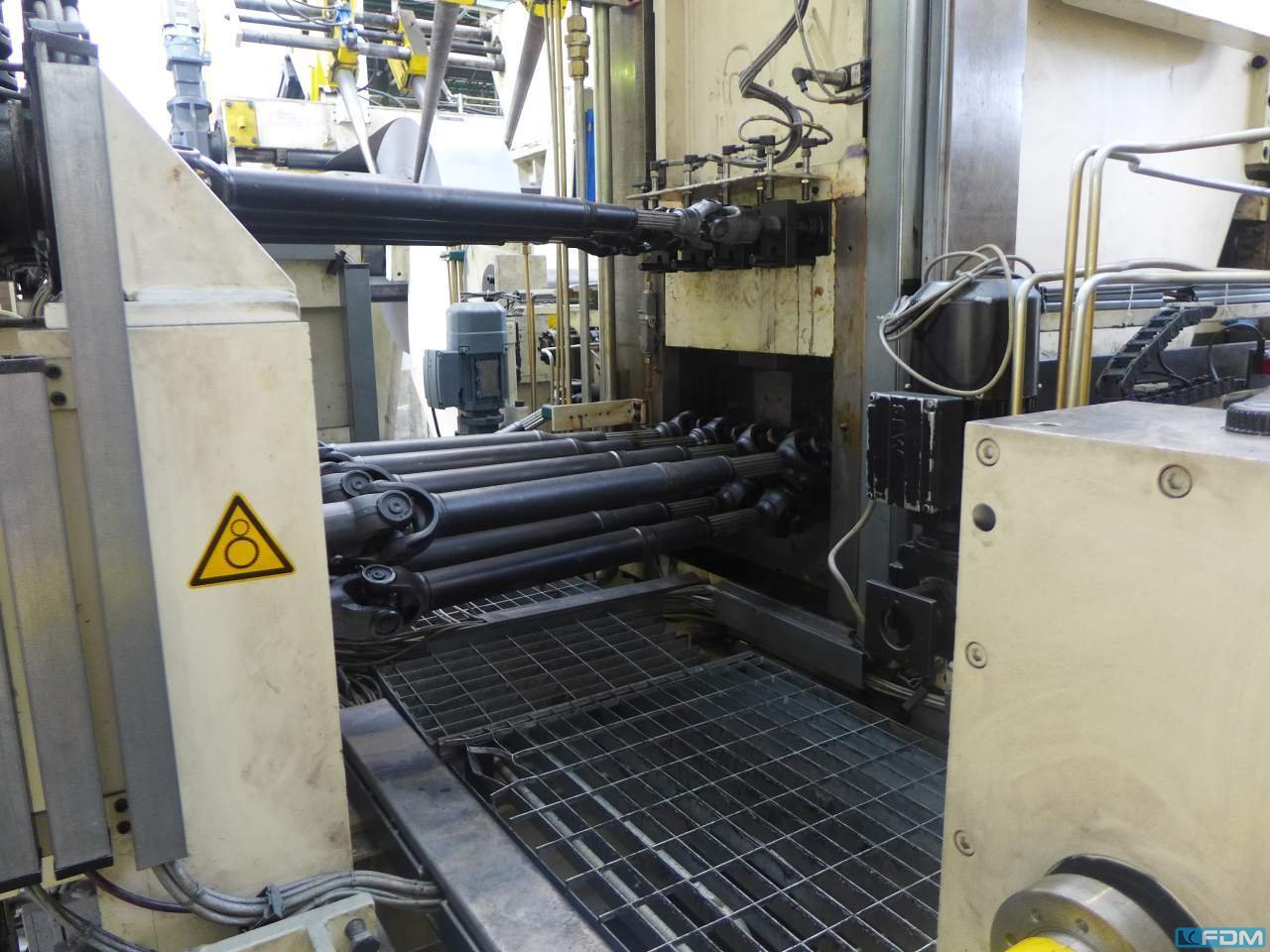

Materialbreite: 450 mmMaterialstärke: 1,0 - 14,0 mmCoilgewicht: 10,0 tCoil-Innendurchmesser: 470 - 520 mmCoil-Außendurchmesser: 1100 - 2000 mmAnzahl der Richtwalzen: 12 Richtwalzendurchmesser: 2x70 / 2x96 / 8x127 mmAnzahl der Einzugswalzen: 2 Einzugswalzendurchmesser: 160 mmmin. Materialbreite: 100 mmGeschwindigkeit: 15 m/minAntriebsleistung: 75,0 kWGewicht der Haspel: 6,4 tGewicht der Richtmaschine: 12,8 tRaumbedarf Haspel (BxTxH): 3,1 x 1,4 x 3,7 mmRaumbedarf Richtmaschine (BxTxH): 2,5 x 3,4 x 2,7 mmRichtmaschine: RMS-Vario-12-70/96/127-0450 stufenlos regelbarer Antrieb: Einführantrieb oberer Richtstuhl: hydraulisch anhebbar Schlaufenbrücke: hydraulisch betätigt Einführkeil: hydraulisch Abwickelhaspel: ...

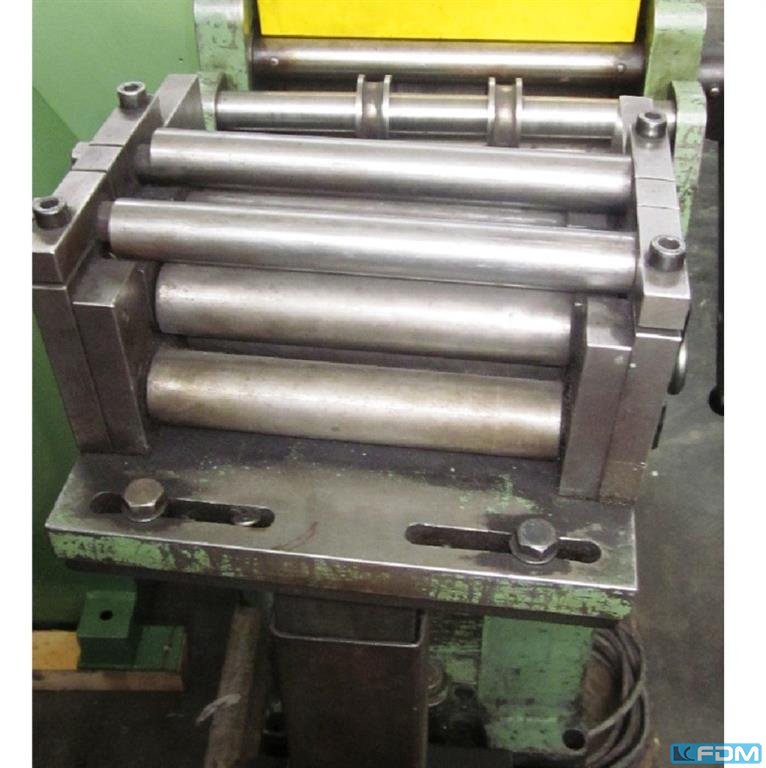

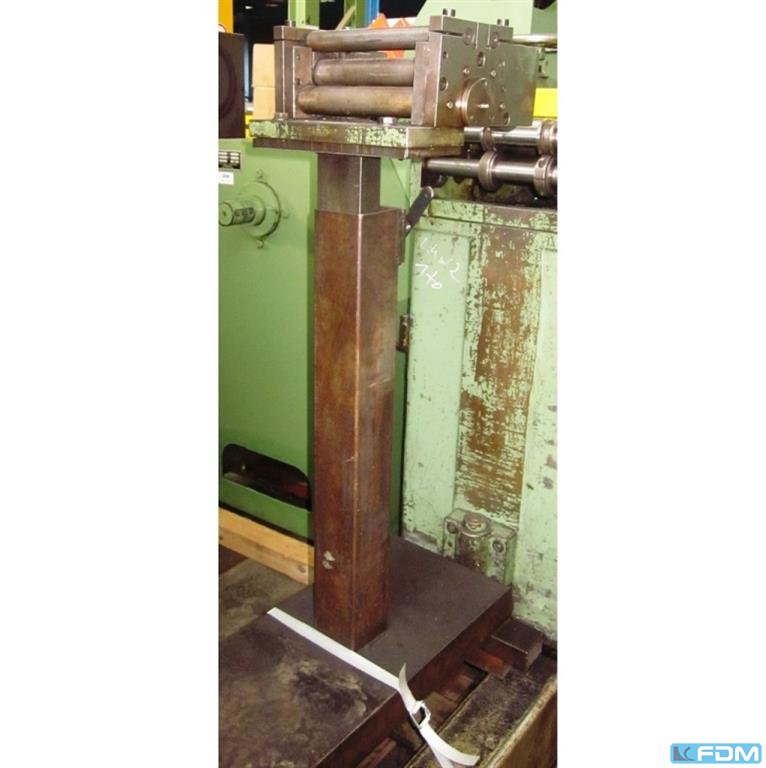

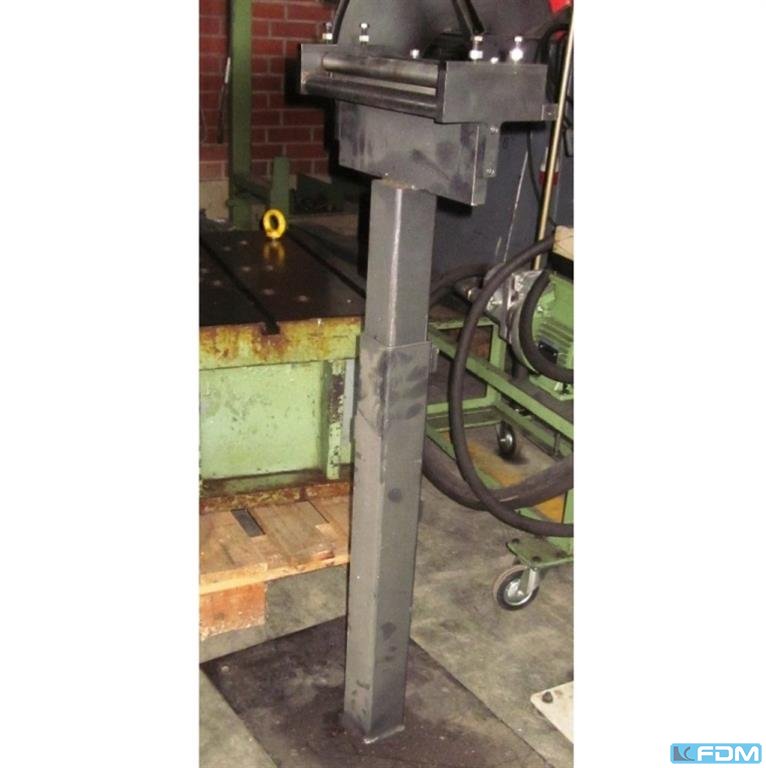

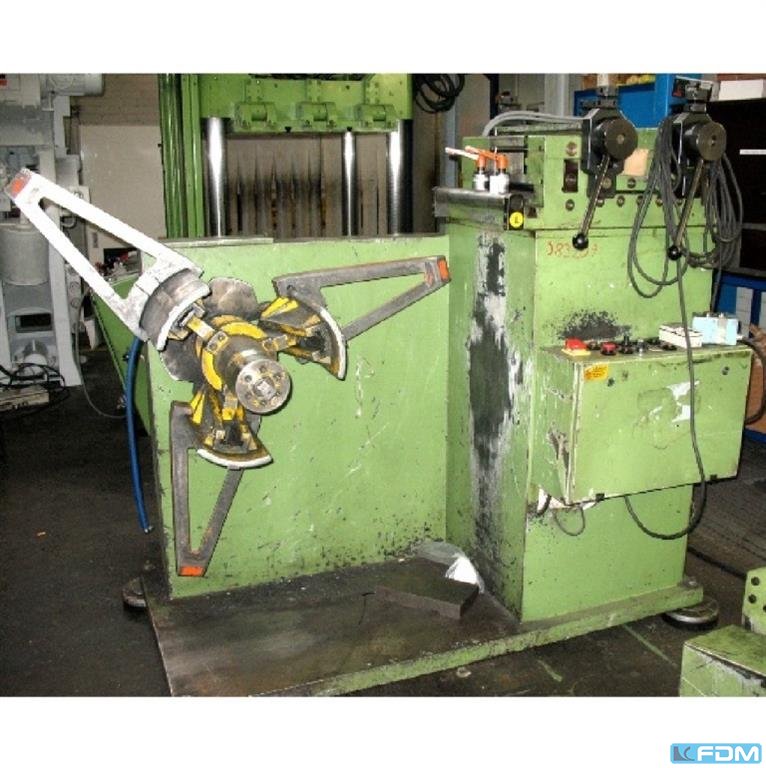

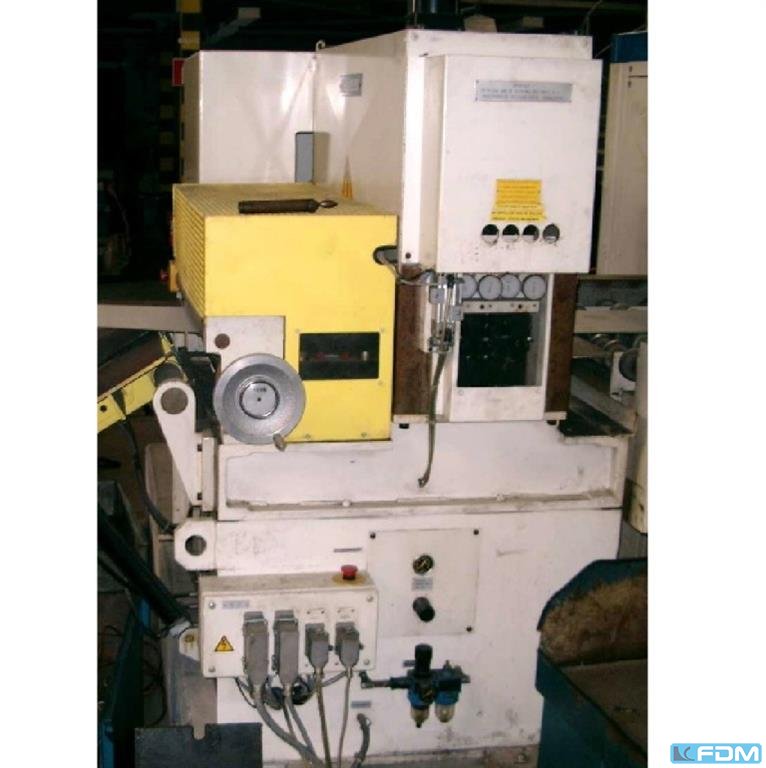

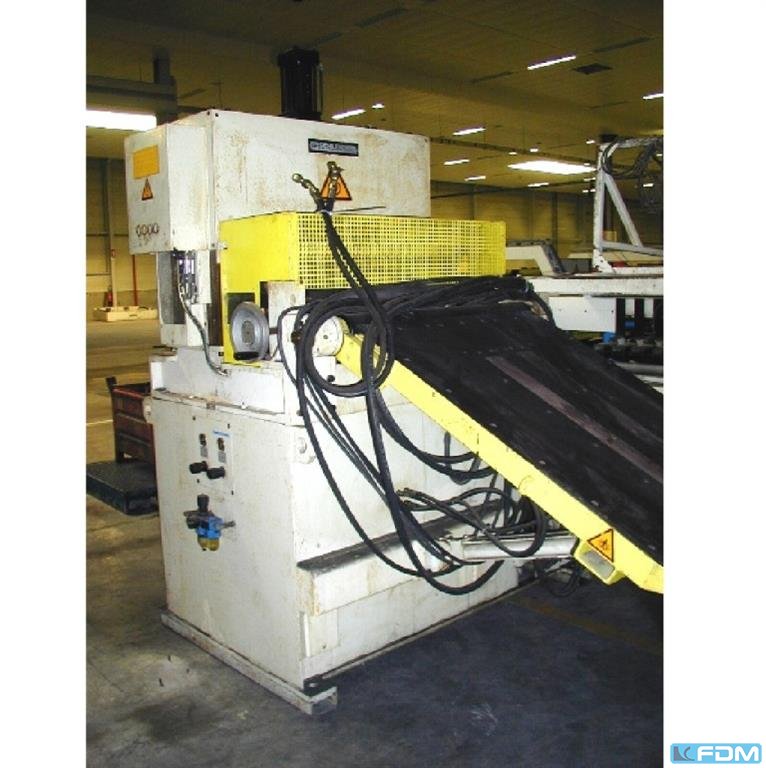

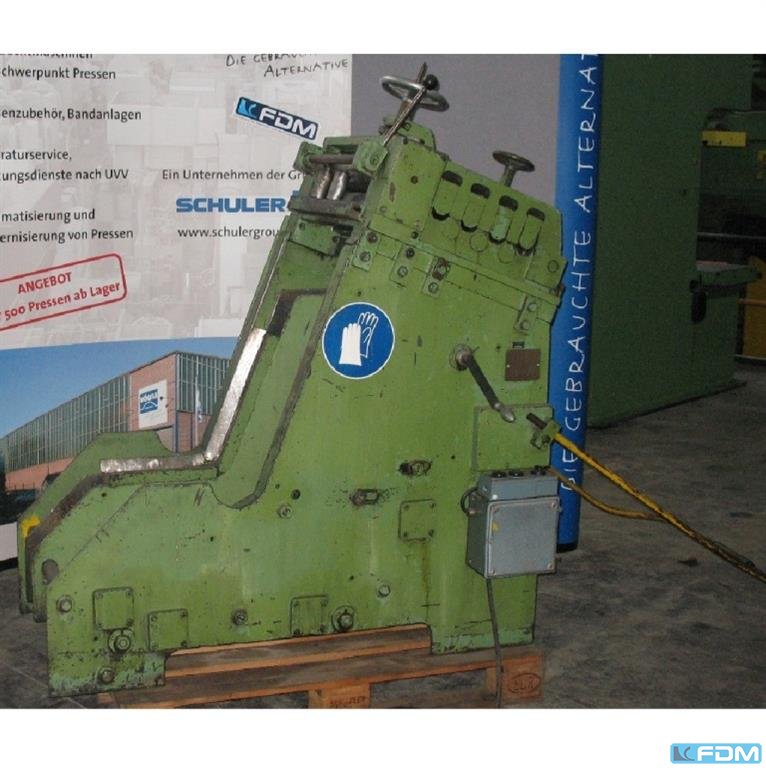

Materialbreite: 250 mmCoilgewicht: 2,5 tCoil-Innendurchmesser: 430 - 520 mmCoil-Außendurchmesser: 1650 mmMaterialstärke: 0,5-6 mmAnzahl der Richtwalzen: 7 Richtwalzendurchmesser: 60 mmAnzahl der Einzugswalzen: 2 Gewicht Richtmaschine: 1,2 tGewicht Haspel: 1,4 tRaumbedarf Richtmaschine (BxTxH): 1,2 x 1,2 x 2,0 mRaumbedarf Haspel (BxTxH): 1,8 x 1,8 x 2,3 mSpreizung: hydraulisch

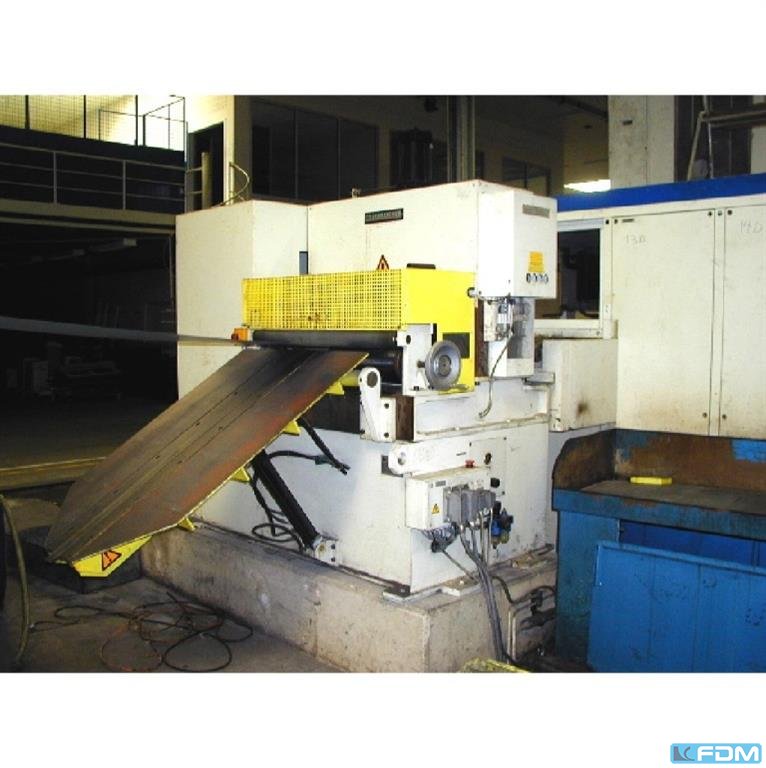

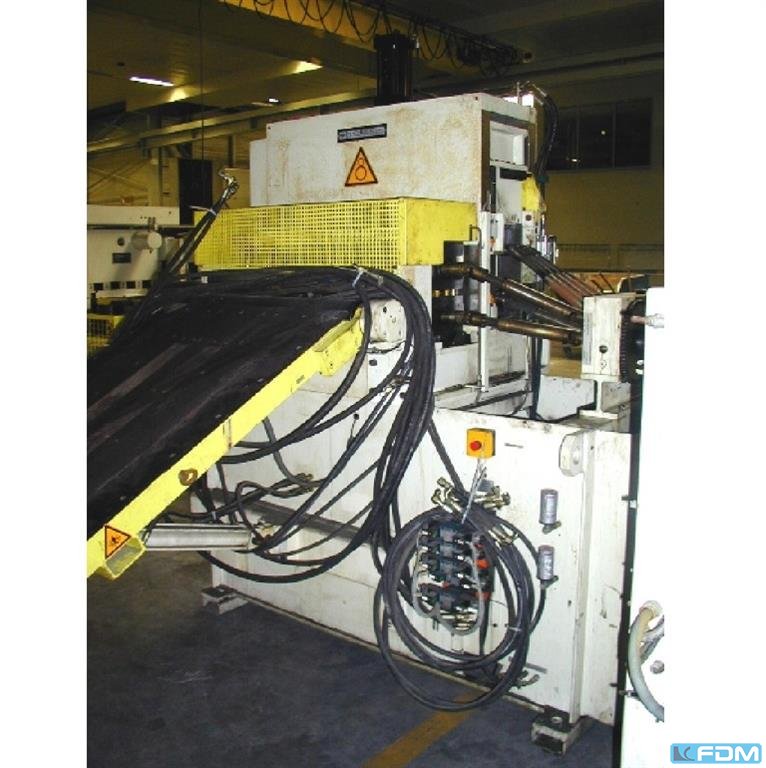

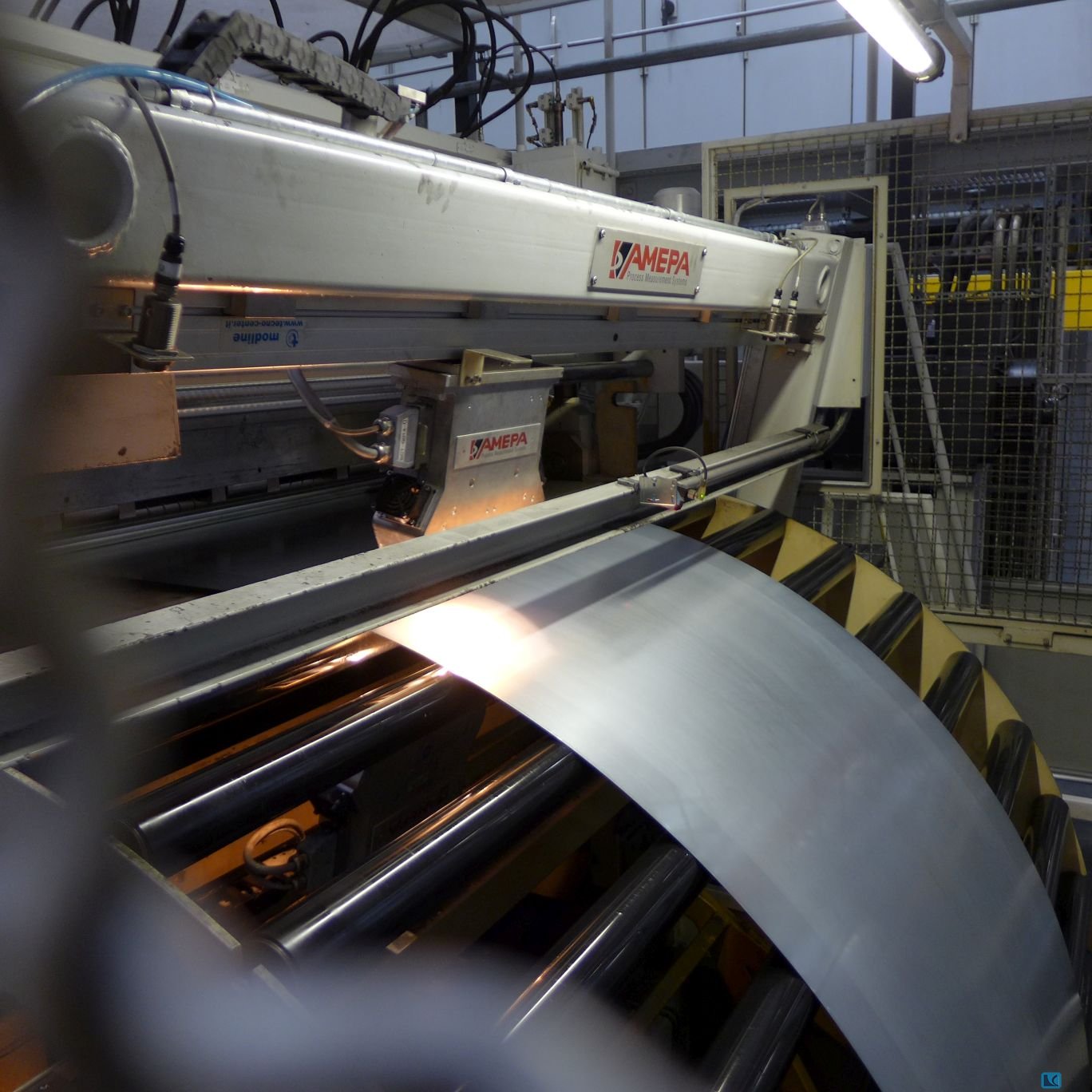

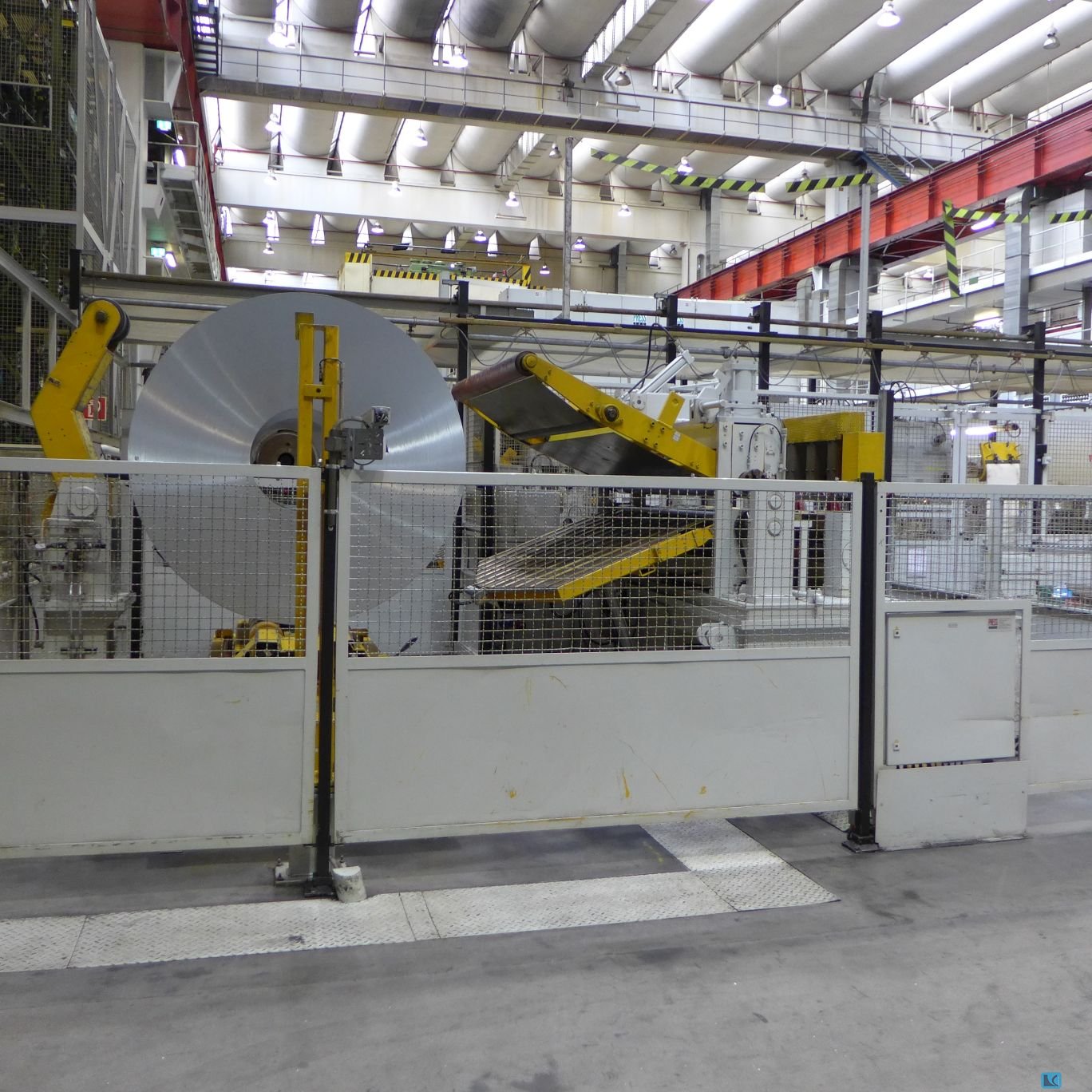

Materialbreite: 800 mmCoilgewicht: 12,0 tCoil-Innendurchmesser: 470 - 520 mmCoil-Außendurchmesser: 1500 mmMaterialstärke: 0,4 - 2,5 mmAnzahl der Richtwalzen: 8 Richtwalzendurchmesser: 53 mmAnzahl der Einzugswalzen: 2 Einzugswalzendurchmesser: 160 mmGeschwindigkeit: 35 m/minMaterialstärke bei 150 mm Materialbreite: 2,5 mmMaterialstärke bei 650 mm Materialbreite: 1,5 mmMaterialstärke bei 800 mm Materialbreite: 1,0 mmRichtmaschine: RM 8-53/160-800 Abwickelhaspel: HE 200-1000
