Querteilanlage 2000 X 2-6 MM wurde im Jahr 2018 gebaut. Die Anlage
wurde speziell für die Bearbeitung von Edelstahl in einem
Start-Stopp-System mit einer stationären Guillotine und einer
Blechabnahme vom Abfuhrband konfiguriert. Maximale
Produktionseffizienz wird durch den Einsatz eines speziellen Systems
gewährleistet, das die Bleche nach dem Schneiden zu Paketen verpackt.
Andere bewährte Lösungen wiederum garantieren einen langjährigen,
störungsfreien Betrieb der Anlage. Die angebotene Querteilanlage
wurde einer Generalüberholung unterzogen und befindet sich in einem
einwandfreien Zustand. Alle Komponenten erfüllen die in den geltenden
Richtlinien geforderten Sicherheitsstandards, was durch die
CE-Erklärung bestätigt wird.

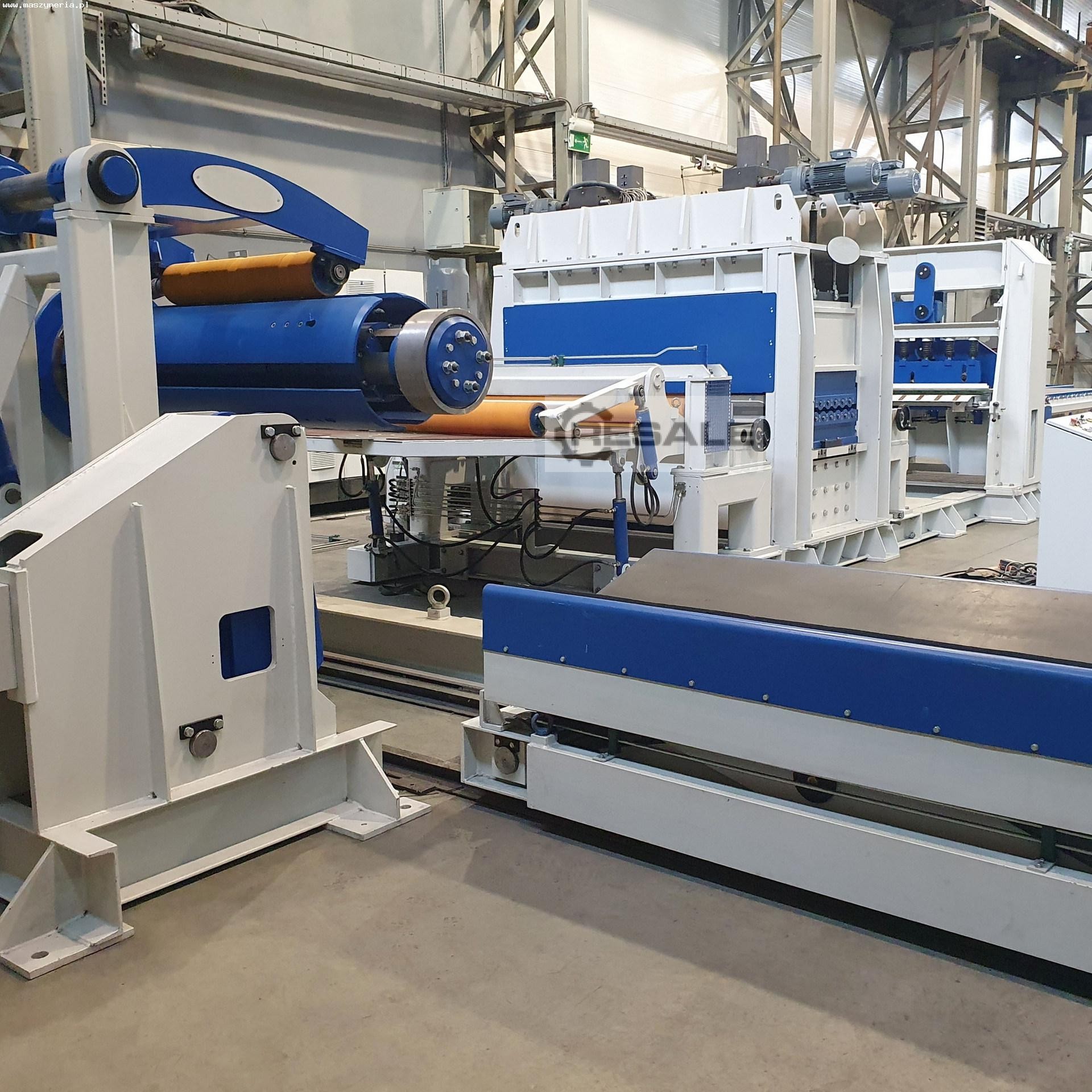

Die Querteilanlage 2000 X 2-6 MM ist komplett und besteht aus
folgenden Komponenten:
– Scherenhubtisch

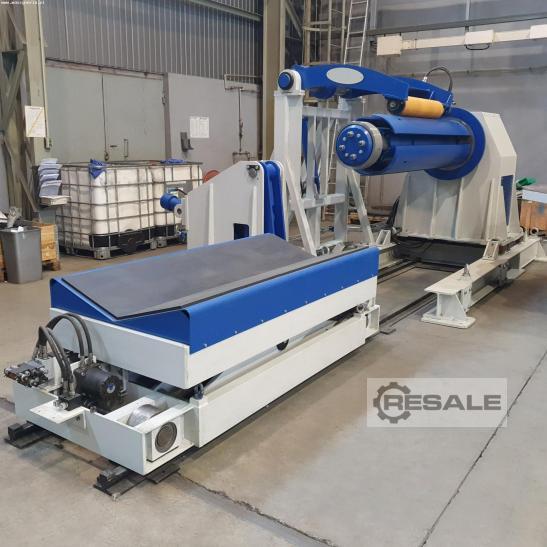

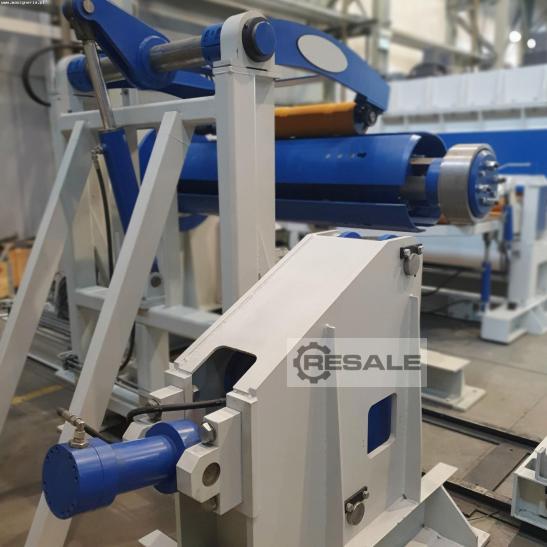

– Abwickelhaspel 7,5 t

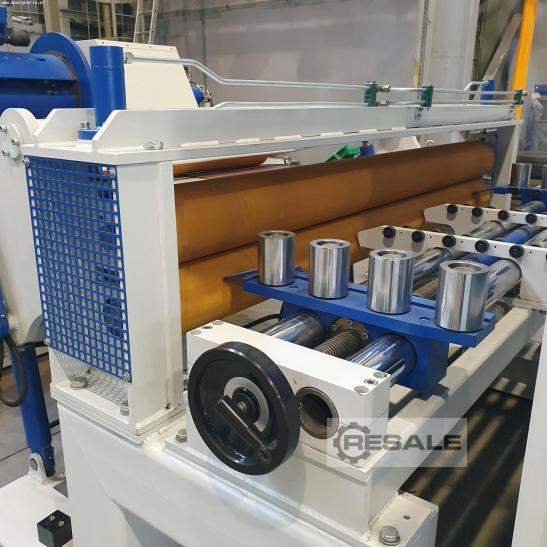

– Einlauf- und Führungssystem

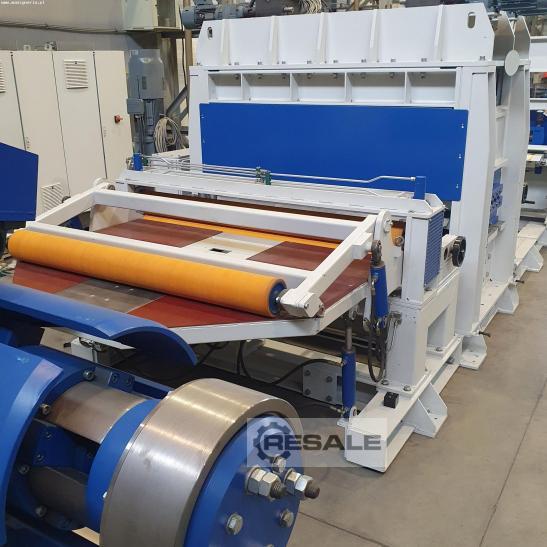

– Blechrichtmaschine
– Doppelseiten-Folieranlage
– Tafelscheren

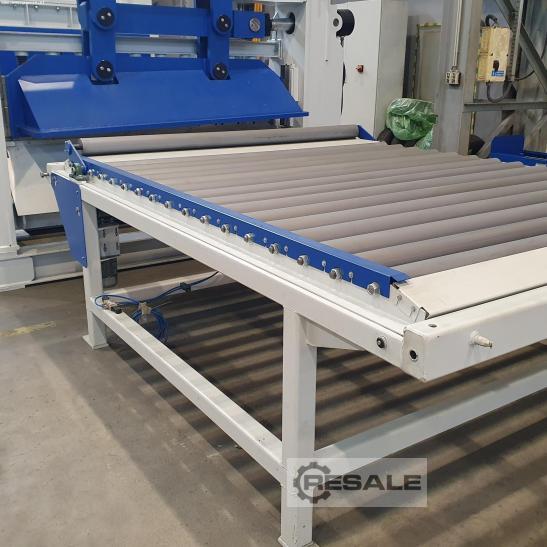

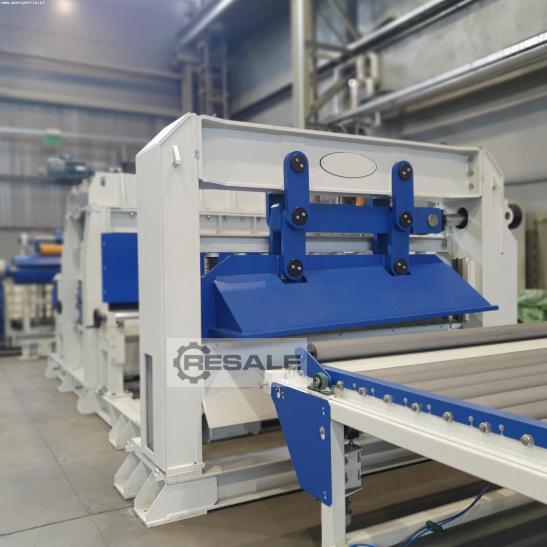

– segmentiertes Abfuhrband
– automatische Blechstapelanlage
– Hydraulische Einheit
– pneumatische Einheit

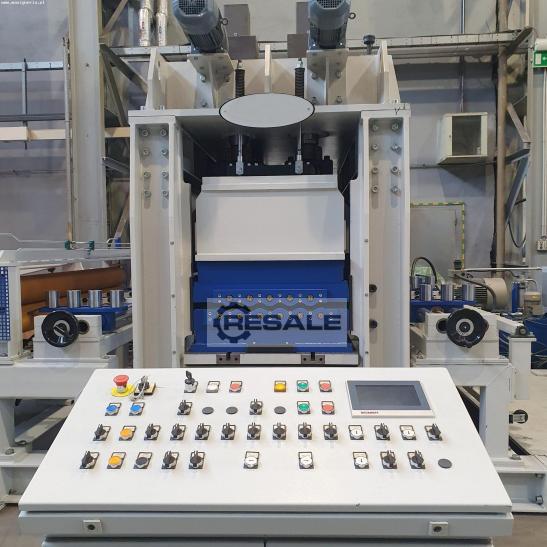

– Versorgungs- und Steuereinheit
– Sicherheitssystem
Technische Daten der Querteilanlage 2000 X 2-6 MM
Eingangsmaterial
- Materialart: rostfreier Stahl
- maximale Materialstärke: 6 mm
- minimale Materialstärke: 2 mm
- maximale Blechabmessungen (L x B): 6000 x 2000 mm
- minimale Blechabmessungen (L x B): 1000 x 100 mm
- Zugfestigkeit (Rm AISI 316): 750 MPa
- Zugfestigkeit (Rm AISI 304): 680 MPa
- Streckgrenze (Re (Rp02) AISI 316): 280 Mpa
- Streckgrenze (Re (Rp02) AISI 304): 280 Mpa
Abwickelhaspel
- Nutzlast: 7500 kg
- maximale Coilbreite: 2000 mm
- minimale Coilbreite: 1000 mm
- Coil-Außendurchmesser: 1200 mm
- Coil-Innendurchmesser: ca. 508 mm
- Andruckrolle
- Hauptantrieb: Getriebemotor
Ladetisch
- Typ: Scherentisch
- Nutzlast: 7500 kg
- Antrieb: Hydraulikzylinder
Einlauf- und Führungssystem
- Typ: kippbarer Einlauftisch mit Druckrollen- und Zentriersystemen
- Ausführung der Zentriersysteme: Rollenbahnen mit manueller
Breitenverstellung
- maximale Breitenverstellung: 2050 mm
- minimale Breitenverstellung: 950 mm
- Bandführung: Zentriereinrichtungen zur Linienachse verstellbar
- unteres Abzugswellengehäuse: feststehend
- oberes Abzugswellengehäuse: hydraulisch verstellbar
- Antrieb der Zug- und Richtwalzen: Getriebemotor
- Rollenbelag: Polyurethan
Richteinheit
- maximale Bandbreite: 2000 mm
- minimale Bandbreite: 1000 mm
- maximale Banddicke: 6 mm
- minimale Banddicke: 2 mm
- Anzahl der Richtwalzen (oben): 5
- Anzahl der Richtwalzen (unten): 6
- Walzenumlenkungsschutz: unterstützend
Doppelseitiges Foliersystem
- maximale Bandbreite: 2000 mm
- Mindestbandbreite: 1000 mm
- manuelle Inbetriebnahme
- automatischer Folienschnitt
- Arbeitswalzenklemmung: pneumatisch
Tafelscheren
- maximale Streifenbreite: 2000 mm
- minimale Streifenbreite: 1000 mm
- maximale Banddicke: 6 mm
- minimale Banddicke: 2 mm
- segmentierte Schneidmesser
- Betriebsart: Start-Stop
- Obermesserantrieb: Hydraulikzylinder
Segmentiertes Abfuhrband
- Typ: Rolle
- Anzahl der Segmente: 2
- Abmessungen des Förderers (L x B): 6000 x 2000 mm
Automatische Blechstapelanlage
- maximale Blechabmessungen (L x B): 6000 x 2000 mm
- minimale Blechabmessungen (L x B): 1000 x 1000 mm
- maximales Gewicht des Blechstapels: 5000 kg
Pneumatische Einheit
- minimaler Arbeitsdruck: 8 bar
- erforderliche Reinheitsklasse (gemäß ISO 8573-1): 3.4.3
- geforderte Filtrationsgenauigkeit: 5 µm
- zulässiger Ölgehalt: 1 mg/m3
- Taupunkt: 3°C
Versorgungs- und Steuereinheit
- Elektrischer Schutz (Hauptschalter, Überstromschutzschalter,
Motorschalter, Phasenschutzrelais)
- Stromversorgungen und Trenntransformatoren
- Steuergeräte (Schütze, Relais)
- Wechselrichter und Softstarter
- PLC-Eingangs- und Ausgangsmodule
- Fernzugriffsrouter
Polen
