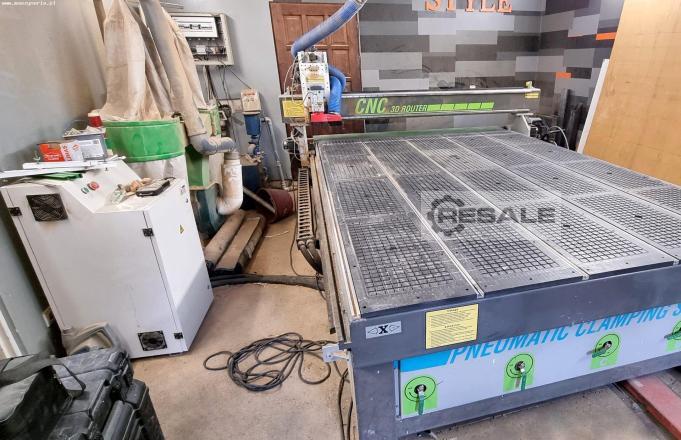

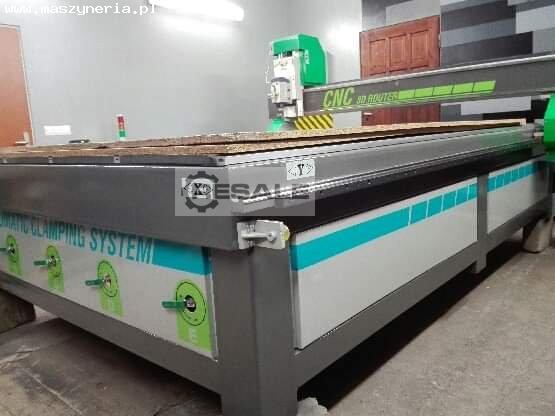

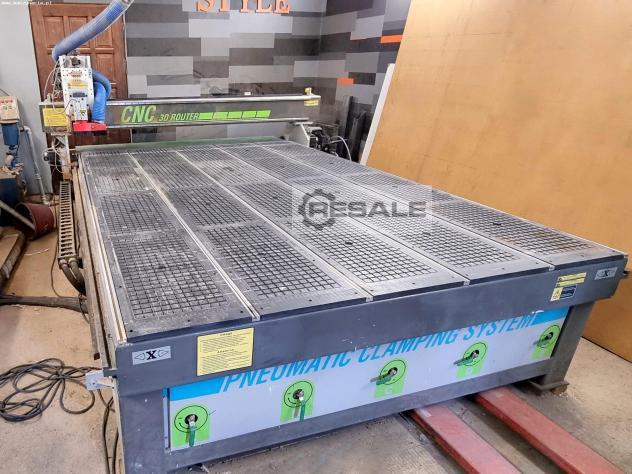

2130 2x3 M 3D CNC-Fräsmaschine der 2014 in China gebaut wurde, wird
für die Bearbeitung von Werkstücken in den Achsen X, Y und Z

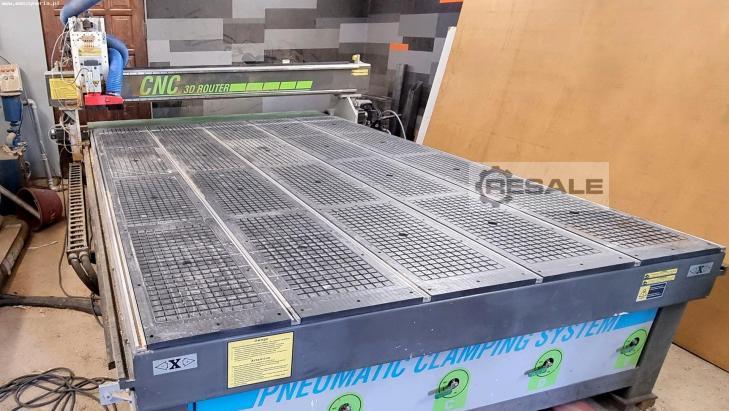

eingesetzt. Die Bearbeitung erfolgt auf dem Vakuumtisch der Maschine
mit Abmessungen (L x B) von 3000 x 2100 mm unter Verwendung eines
Drehkopfes. Die eingesetzte Elektrospindel mit einer Leistung von 4,5
kW zeichnet sich durch ihre extreme Zuverlässigkeit und eine Drehzahl
von bis zu 18000 U/min aus, wodurch das gewünschte Ergebnis in sehr
kurzer Zeit erzielt werden kann.

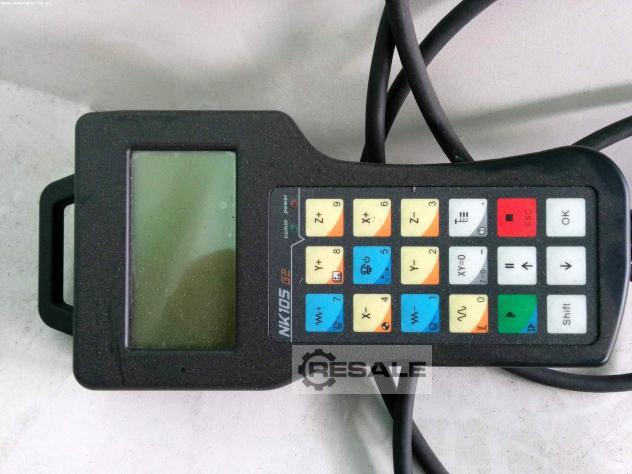

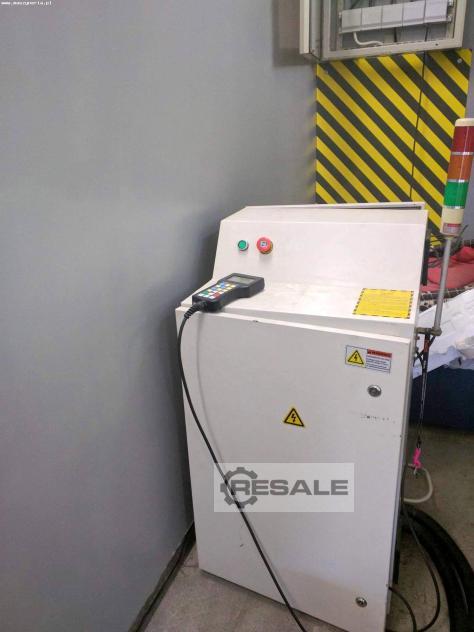

Die CNC-Fräsmaschine wird über ein Handterminal gesteuert, das an
die CNC-Steuerung WEIHONG NK105 G2 angeschlossen ist. Diese Lösung
erleichtert die Bedienung der Maschine erheblich und ermöglicht die
Nutzung aller Funktionen. Das Bearbeitungszentrum ist unter anderem
mit einem EMI-Filter zur Dämpfung hochfrequenter elektromagnetischer
Störungen und einem Achsen-Servomotor PANASONIC MDME102GCGM
ausgestattet.
Technische Daten der CNC-Fräsmaschine 2130 2x3 M
- Abmessungen des Arbeitstisches (L x B): 3000 x 2100 mm
- CNC-Steuerung: WEIHONG NK105 G2
- Elektrospindel: HSD Y142300152
- maximale Drehzahl der Elektrospindel: 18000 U/min
- Leistung der Spindel: 4,5 kW
- Servomotor: PANASONIC MDME102GCGM

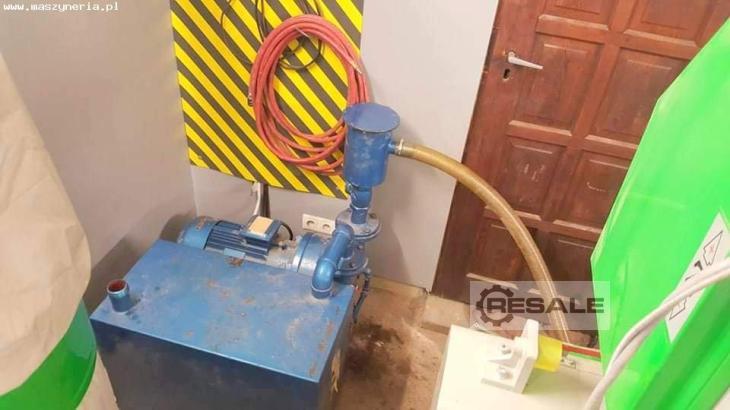

- Vakuumtisch
- Wechselrichter: SUNFAR E380
- EMI-Filter: DL-15EB3
- Motorleistung der Maschine 2130 2×3 M: 5,5 kW
Polen
