PVC-Kabelrinnen-Extruder JHD-65 wurde im Jahr 2010 gebaut. Die
Maschine ermöglicht die effiziente Herstellung von PVC-Kabelrinnen,
die für die Führung und den Schutz von Elektro- und
Telekommunikationskabeln innerhalb von Gebäuden verwendet werden. Die
große Anzahl der verfügbaren Köpfe ermöglicht die Herstellung von
Elementen verschiedener Größen.

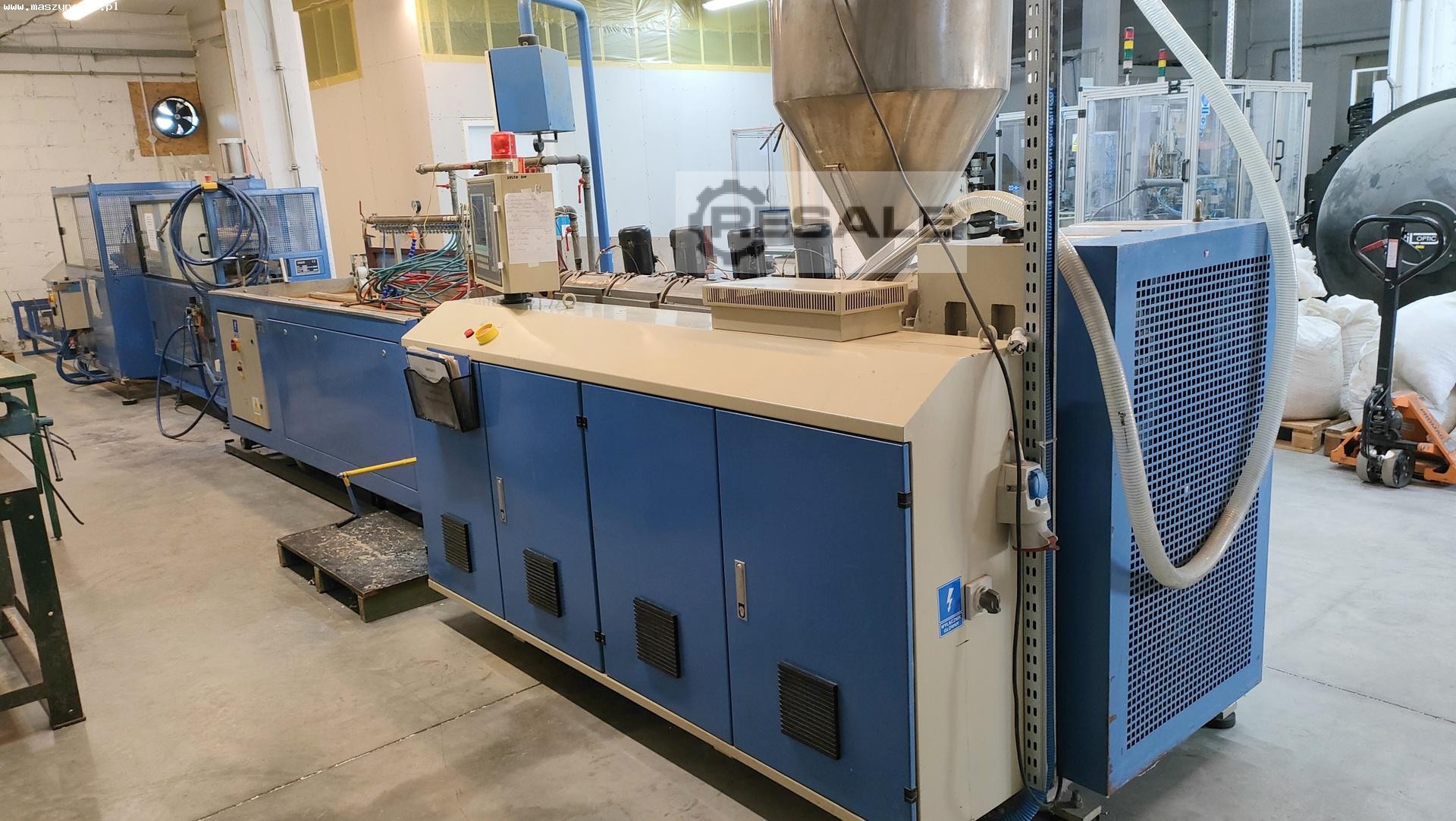

Die angebotene Kabelrinnen Produktionslinie ist komplett und besteht
aus folgenden Ausrüstungen:
– Einschneckenextruder

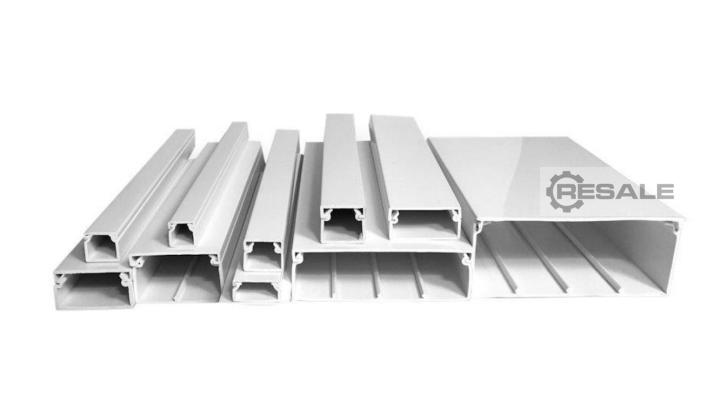

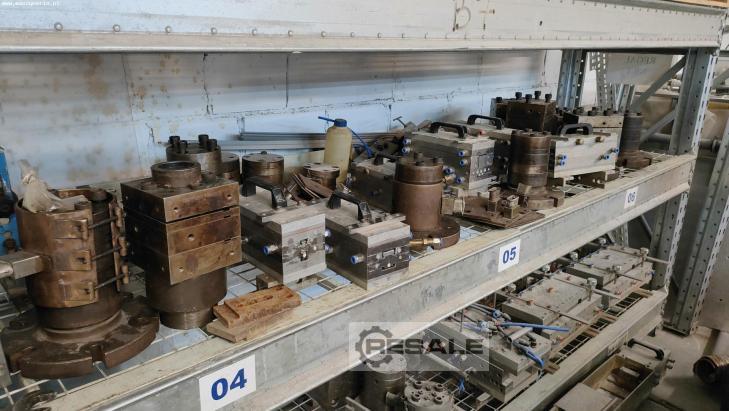

– Köpfe und Kalibratoren für die Herstellung von Kabelrinnen mit
den Abmessungen 60×40 mm, 90×40 mm, 90×60 mm, 110×60 mm, 15×10
mm, 20×15 mm, 35×15 mm, 35×18 mm, 35x18T, 40×25 mm, 40×40 mm
– Kalibriertisch
– Kreissäge
– Raupenabzug
– Entladetisch
– Hydraulische Energieversorgung
Technische Daten der einzelnen Komponenten der Extrusionsanlage für
PVC Kabelrinnen JHD-65

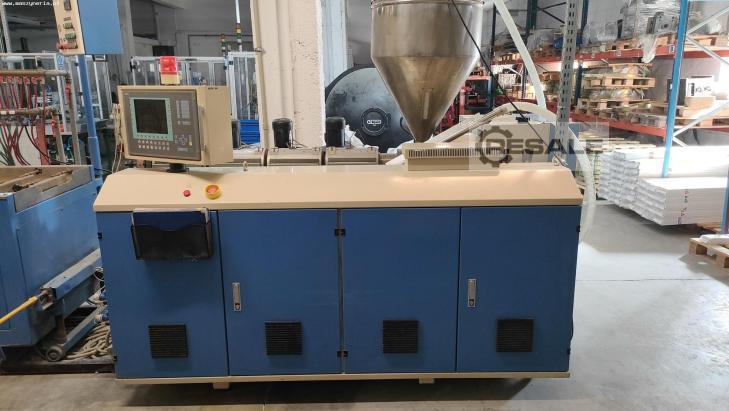

Einschneckenextruder
- Hersteller: Shanghai Jiahao Machinery Co.,Ltd.

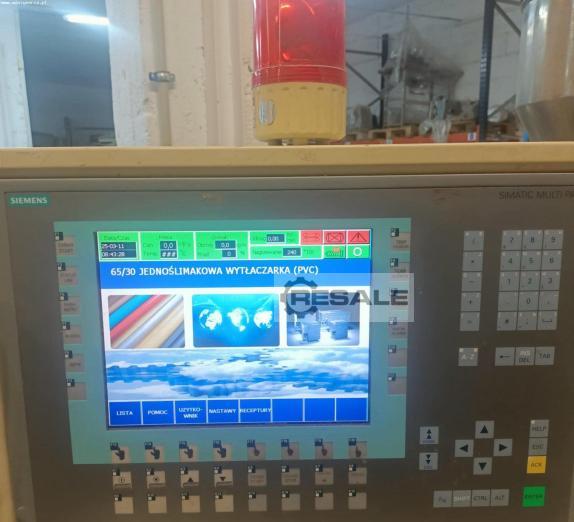

- PLC-Steuerung
- Leistung: 60-80 kg/h
- Schneckendurchmesser: 65 mm
- Schneckendrehzahl: 8-85 U/min
- Verhältnis Schneckenlänge/Durchmesser: 30:1 L/D
- Anzahl der Heizzonen: 5+5
- Halbleiterrelais (SSR)
- Motorleistung: 37 kW
- Motorsteuerung: Vektorumrichter
- Abmessungen (L x B x H): 2500 x 1300 x 2200 mm
- Gewicht der Maschine JHD-65: 3000 kg

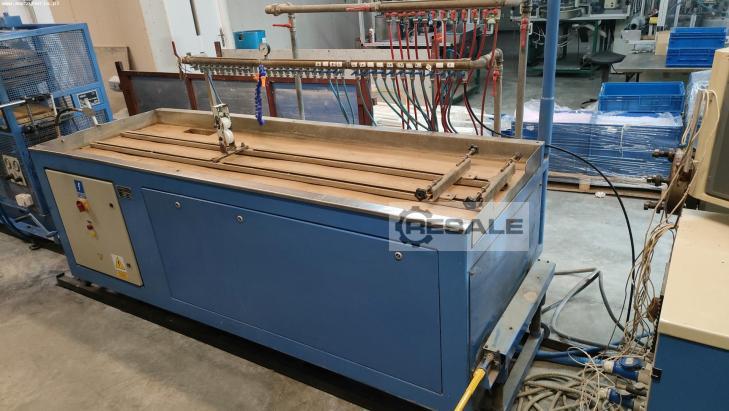

Kalibriertisch SK 300
- Hersteller: Pol-Service Majcher
- Länge: 2500 mm
- Höhe: 860-960 mm
- Vakuumpumpe 2,2 kW
- Stromanschluss: 3x 400 V
- Abmessungen (L x B x H): 3400 x 1100 x 2200 mm
- Gewicht: 1000 kg

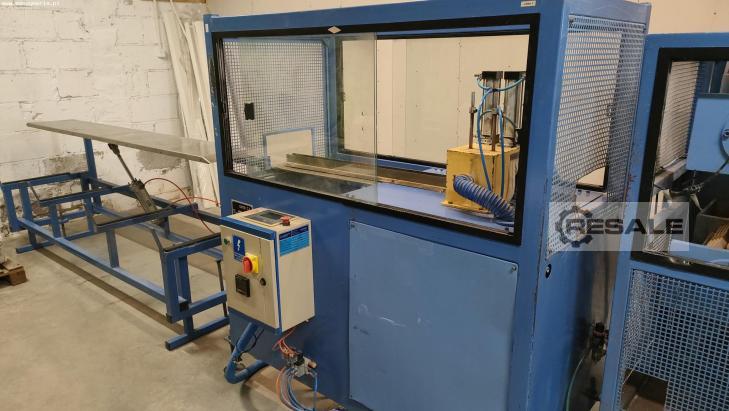

Kreissäge XQY240
- Hersteller: Shanghai Jurry Plastic
- Durchmesser der Trennscheibe: 300 mm
- Gesamtleistung: 1,5 kW
- Abmessungen (L x B x H): 1500 x 1000 x 1700 mm
- Gewicht: 300 kg

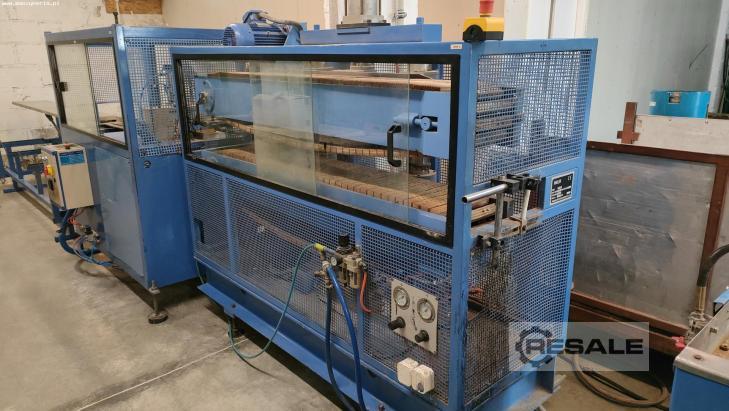

Raupenabzug XQY240
- Hersteller: Shanghai Jurry Plastic
- Arbeitslänge: 1600 mm
- Vorschubgeschwindigkeit: 0-15 m/s
- Einstellung der Geschwindigkeit
- Raupendruck: pneumatisch
- Gesamtleistung: 4,4 kW
- Abmessungen (L x B x H): 2000 x 700 x 1900 mm
- Gewicht: 1000 kg
Entladetisch
- Abmessungen (L x B x H): 2500 x 800 x 1100 mm
- Gewicht: 300 kg
Hydraulische Energieversorgung JINGCHENG JC-Y
- maximaler Druck: 20 Mpa
- Motorleistung: 2,25 kW
- Stromzufuhr: 380 V
