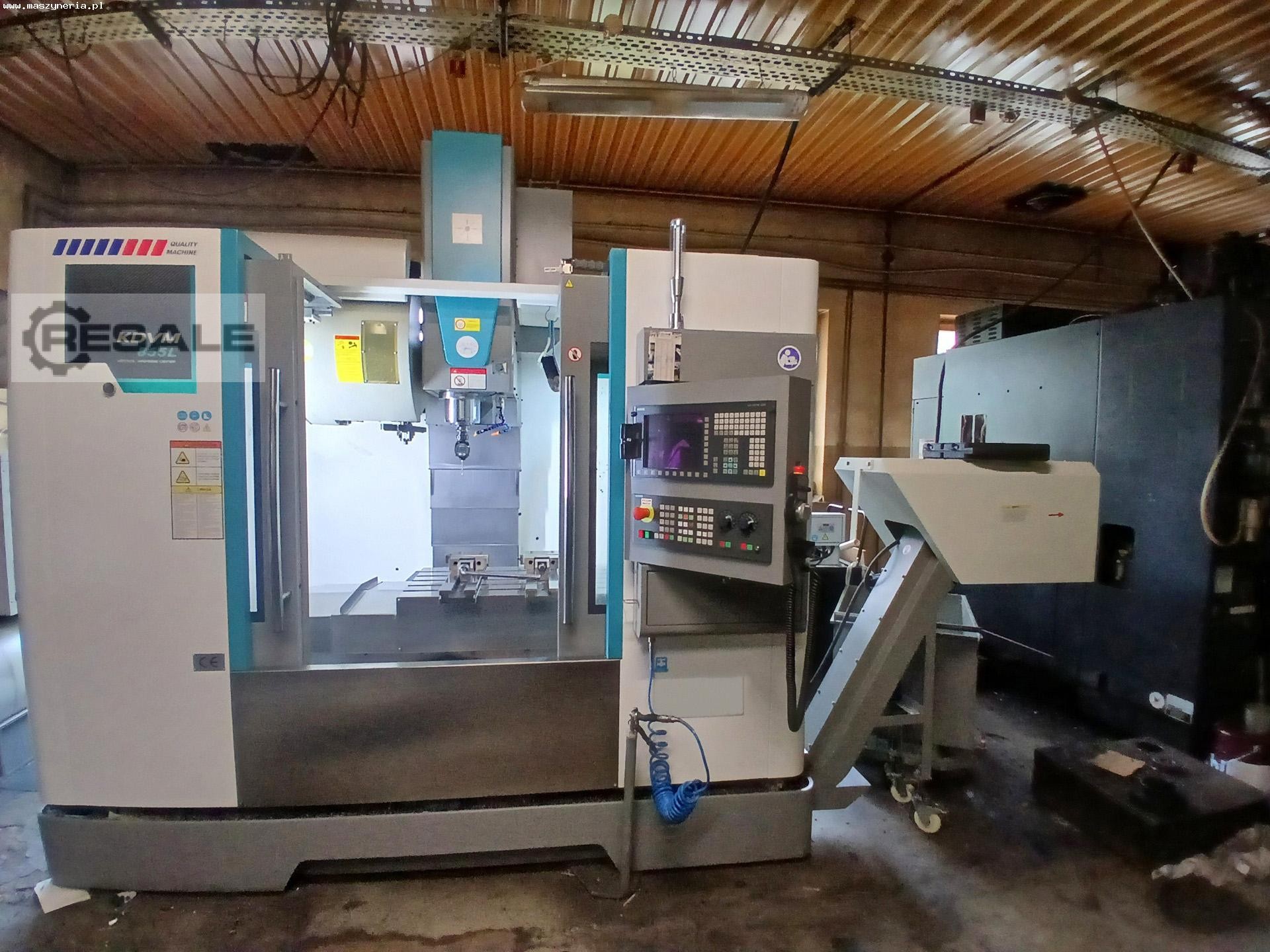

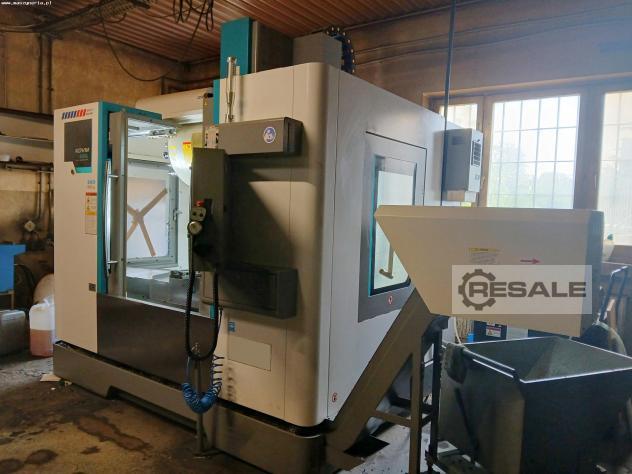

CNC Vertikal Bearbeitungszentrum KDVM 855L wurde 2021 in China von
Zhejiang KAIDA Machine Tool CO., LTD gebaut. Die Maschine, die sich
durch ihre hohe Effizienz und Zuverlässigkeit auszeichnet, ist eine
ausgezeichnete Wahl für die Präzisionsbearbeitung von Werkstücken
mit einem maximalen Gewicht von 800 kg. Die Bearbeitung erfolgt in
einem großen Arbeitsraum mit Hilfe einer Hochgeschwindigkeitsspindel
und Schneidwerkzeugen aus einem Magazin mit 24 Positionen. Ein

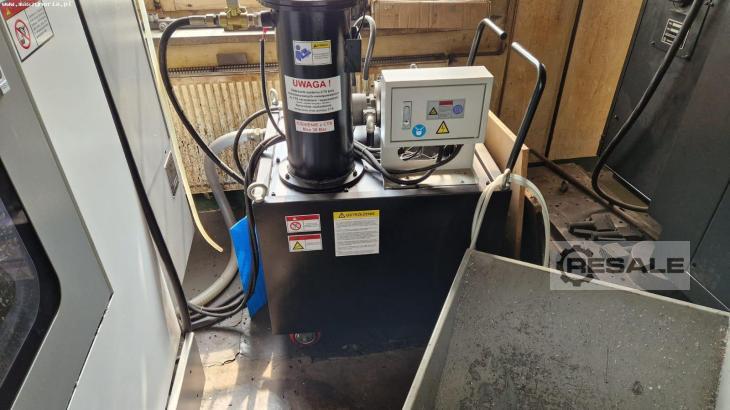

speziell entwickeltes Hochdrucksystem kühlt die Werkzeuge während
der Bearbeitung kontinuierlich und garantiert so eine deutliche
Verlängerung ihrer Gesamtlebensdauer. Die Prozessstabilität hingegen
wird durch ein extrem steifes Bett aus hochwertigem Gusseisen
gewährleistet, das selbst bei den intensivsten Herausforderungen
jegliche Vibrationen und Schwingungen eliminiert.
Das CNC Bearbeitungszentrum KDVM855L wird mit einer umfangreichen
Ausstattung renommierter Marken angeboten. Es verfügt u.a. über eine
fortschrittliche SIEMENS CNC-Steuerung, einen 3D-taster und einen
Späneförderer. Das Gesamtgewicht der Maschine beträgt 5450 kg.
Technische Daten des Fräszentrums KDVM 855L
- Vorschub in den Achsen X/Y/Z: 800/550/550 mm
- Eilgang in der X/Y/Z-Achse: 48/48/30 m/min

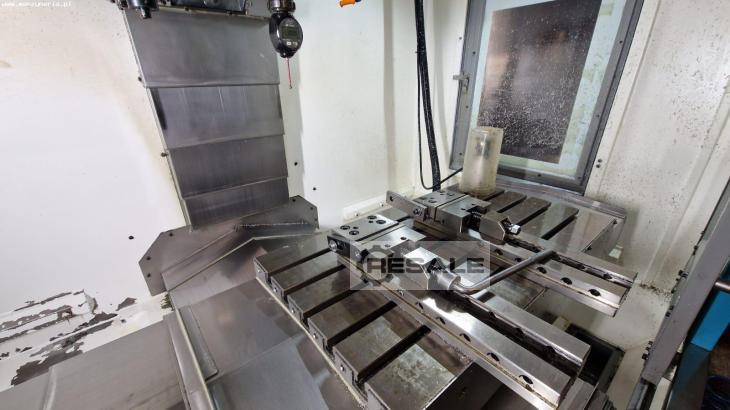

- Abmessungen des Arbeitstisches (L x B): 1000 x 500 mm
- Maximales Werkstückgewicht: 800 kg
- Maximale Spindeldrehzahl: 8000 U/min
- Leistung des Hauptmotors (Dauerbetrieb/ 10 min): 9/13,5 kW
- maximaler Abstand von der Spindeloberfläche zum Arbeitstisch: 685
mm
- Minimaler Abstand von der Spindeloberfläche zur Tischoberfläche:
135 mm
- Abstand von der Spindelachse zur Säule: 570 mm
- maximaler Werkzeugdurchmesser (benachbarte Positionen
leer/benachbarte Positionen belegt): 120/78 mm
- maximale Werkzeuglänge: 300 mm
- maximales Gewicht des Werkzeugs: 7 kg
- maximales Gewicht aller Werkzeuge: 90 kg
- Werkzeugwechselzeit (Werkzeug zu Werkzeug): 2,8 s
- Positioniergenauigkeit: ± 0,005 mm
- Wiederholbarkeit der Positionierung: 0,005 mm
- T-Nut-Anzahl: 5
- T-Nut-Breite: 18 mm
- T-Nut-Abstand: 90 mm
- Breite der Rollenführungen in der X- und Y-Achse: 35 mm
- Breite der Rollenführungen in der Z-Achse: 45 mm
- Druckluftdruck: 0,7-0,8 MPa
- Druckluftverbrauch: 200 l/min
- Fassungsvermögen des Kühlmitteltanks: 250 l
- Leistung der Hochdruckpumpe: 3,75 kW
- Druck der Hochdruckpumpe: 30 bar
- installierte Leistung: 23 kVA
- Geräuschpegel: <70 dB(A)
- Spannungsversorgung: 3x 400 V; 50 Hz
- Maschinenabmessungen ohne Späneförderer (L x B x H): 2850 x 2300 x
3000 mm
- Maschinenabmessungen mit Späneförderer (L x B x H): 4350 x 2300 x
3000 mm
- Gewicht der Maschine KDVM 855L: 5450 kg
Ausstattung der CNC Fräsmaschine KDVM

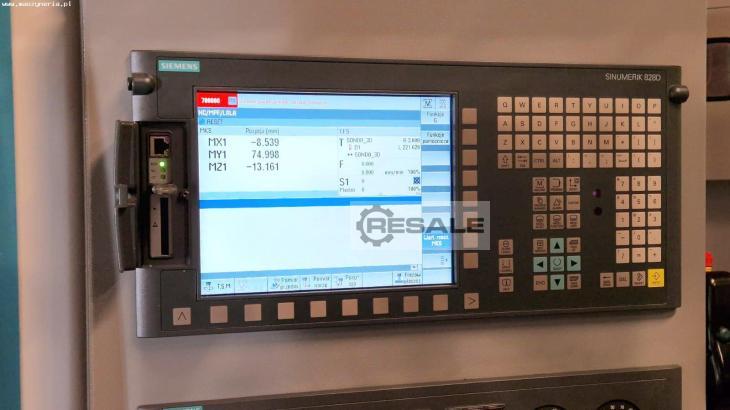

- CNC-Steuerung: SIEMENS SINUMERIK 828D mit ShopMill-Overlay
- Hochdrucksystem zur Werkzeugkühlung durch die Spindel

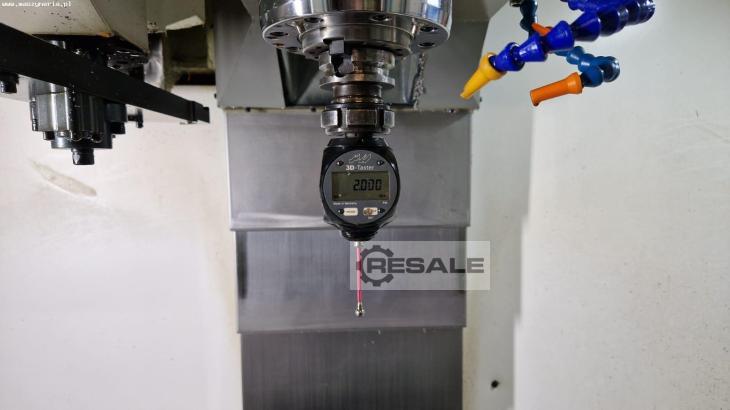

- 3D-taster
- Möglichkeit des Gewindeschneidens ohne
Kompensationswerkzeughalter
- Trommelwerkzeugmagazin mit 24 Plätzen: OKADA
- Automatischer Werkzeugwechsler
- pneumatische Werkzeugentriegelung
- Spindel: KENTURN KCA1410P-CTS
- Späneförderer
- Spänewanne
- Spindelkegel: BT 40
- Werkzeughalter: MAS 403-BT40
- Hauptmotor: SIEMENS 1PH8 107-1DF02-0LA1
- Synchronmotor in der X- und Y-Achse: SIEMENS 1FK7063-2AF71-1RG1 2,3
kW
- Synchronmotor in der Z-Achse: SIEMENS 1FK7084-2AF71-1RH1 3,1 kW
- Rollenführungen: HIWIN
- Kugelumlaufspindeln in der X,Y,Z-Achse: HIWIN fi 40 mm
