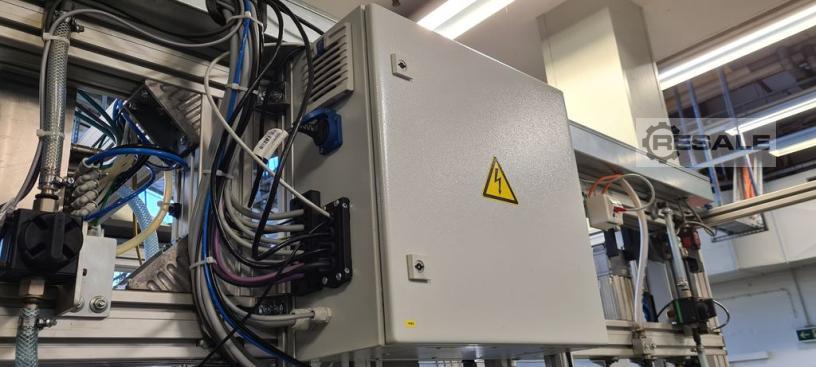

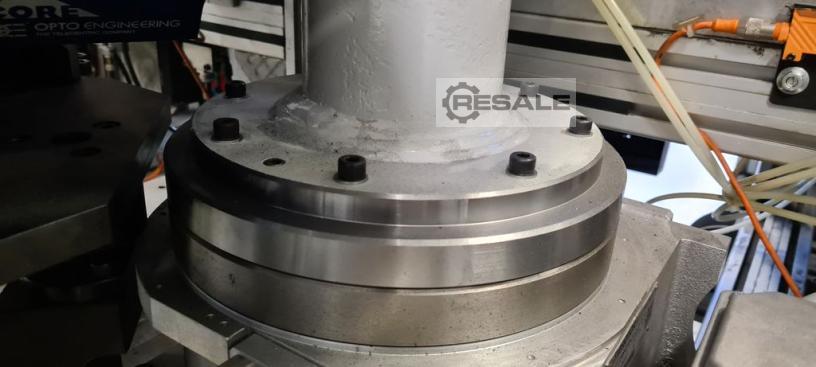

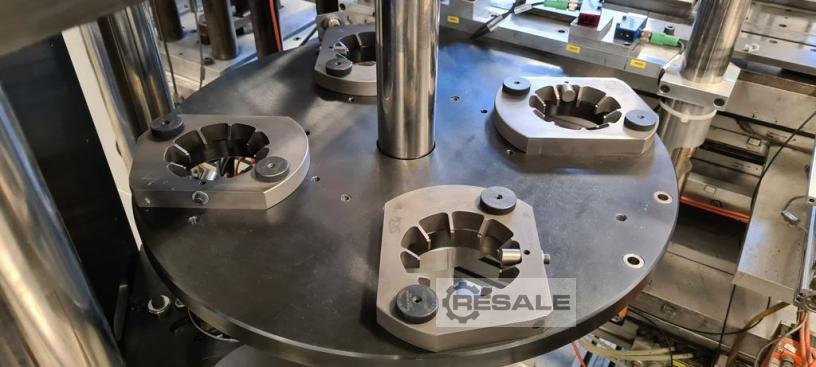

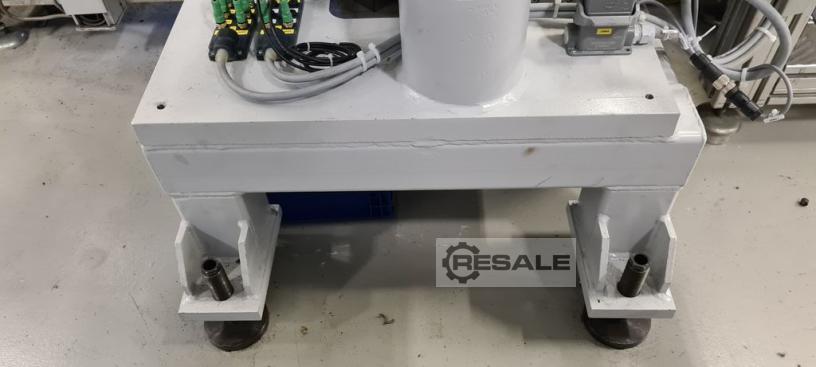

Materialprüfstand / Endkontrolle
bestehend aus folgende Hauptkomponenten
Keyence XG-H500M Digitale 5-Millionen-Pixel-S/W-Kamera
Keyence XG-7701P Mehrkamera-Bildverarbeitungssystem/Steuergerät
Keyence CA-DC21E Beleuchtungsregler

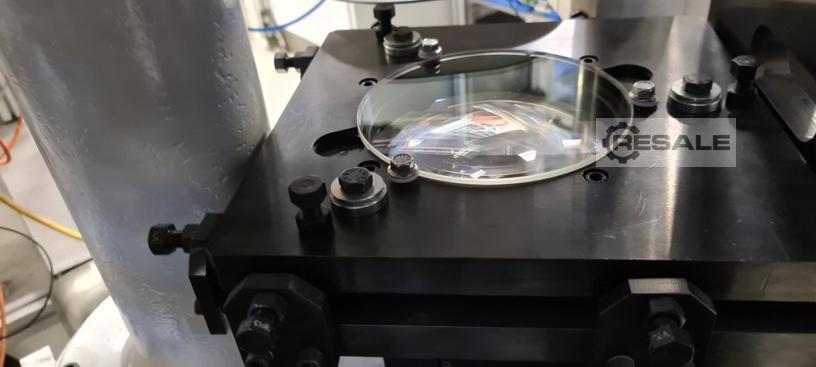

Opto Engineering TC23096 Bi-telezentrisches Objektiv
Keyence XG-H500M Digitale 5-Millionen-Pixel-S/W-Kamera
CCD: 2/3-Zoll-Monochrom-CCD, quadratischElement alle Pixel 11-fache
Lesegeschwindigkeit, 5.050.000 Pixel
Scan Methode: Progressiv (61,2 ms), Zeilensprung (40,3 ms)Interlace
ist ein Binning-Prozess, der summiertdie ungeraden Zeilen und geraden
Zeilen.
Modell CA-DC21E Beleuchtungsregler
Typ Beleuchtungsregler Nur für Modellreihe
XG/CV-5000/CV-X200/CV-X100
Eingang: Zwangsabschaltung der Beleuchtung: Eingangsspannung max. 26,4
V, min. 2 mA
Ausgabe
Lichtregelmethode
(1) Konstantes Spannungsregelungsverfahren
(Gleichstrom-Beleuchtung)
(2) Impulsbreitenmodulationsverfahren (Emissions-frequenz: 100 kHz)
[Änderung der Steuergeräteeinstellung]
Helligkeitsstufen
255 Stufen digital [Änderung der Steuergeräteeinstellung]
Anzahl der Anschlüsse 2 Kanäle (für LED-Anschluss und
Klemmleistenanschluss verfügbar)
Spannung 12 VDC/24 VDC [Einstellung über DIP-Schalter]
Leistung Max. 40 W (30 W pro Kanal)
Synchronisation Synchronisation per FLASH‑Ausgang/Dauerbeleuchtung
[Änderung der Steuergeräteeinstellung]
Ansprechzeit
(1) Konstante Spannungsregelung: Max. 10 ms bei 12-V-Ausgabe, Max. 20
ms bei 24-V-Ausgabe
(2) Impulsbreitenmodulationsverfahren: Max. 1 ms bei
12-/24-V-Ausgabe
Anzeige LED‑Anzeige
Versorgungsspannung 24 VDC ±10 %
Stromaufnahme
3,0 A (12 V Ausgabe bei Maximallast),
6,5 A (24 V Ausgabe bei Maximallast)1
Keyence xg-7701p Mehrkamera-Bildverarbeitungssystem/Steuergerät
TC23096 Bi-telezentrisches Objektiv für 2/3"-Detektoren,
Vergrösserung 0.093 x, C-Mount
Vergrösserung (×) 0.093
Bildkreis Ø (mm) 11.0
Max detector size 2/3"
Arbeitsabstand (1) (mm) 278.6
wF/# (2) 8
Typische Telezentrie (max) (3) (deg) < 0.06 (0.08)
Typische Verzeichnung (max) (4) (%) < 0.04 (0.08)
Schärfentiefe (5) (mm) 77
CTF @ 70 lp/mm (%) > 40
Bildbereich des Objekts (6)
mit 1/3″-Detektor (4.8 x 3.6 mm) (mm × mm) 51.61 x 38.71
mit 1/2.5"-Detektor (5.70 x 4.28 mm) (mm × mm) 61.29 x 46.02
mit 1/2″-Detektor (6.4 x 4.8 mm) (mm × mm) 68.82 x 51.61
mit 1/1,8″-Detektor (7,13 x 5,33 mm) (mm × mm) 76.67 x
57.31
mit 2/3″ - 5 MP Detektor (8,50 x 7,09 mm) (mm × mm) 91.40 x
76.24
Dimensionen
Mount C
Phaseneinstellung (7)
Länge (8) (mm) 336.6
Durchmesser (mm) 143
Gewicht (g) 2500
