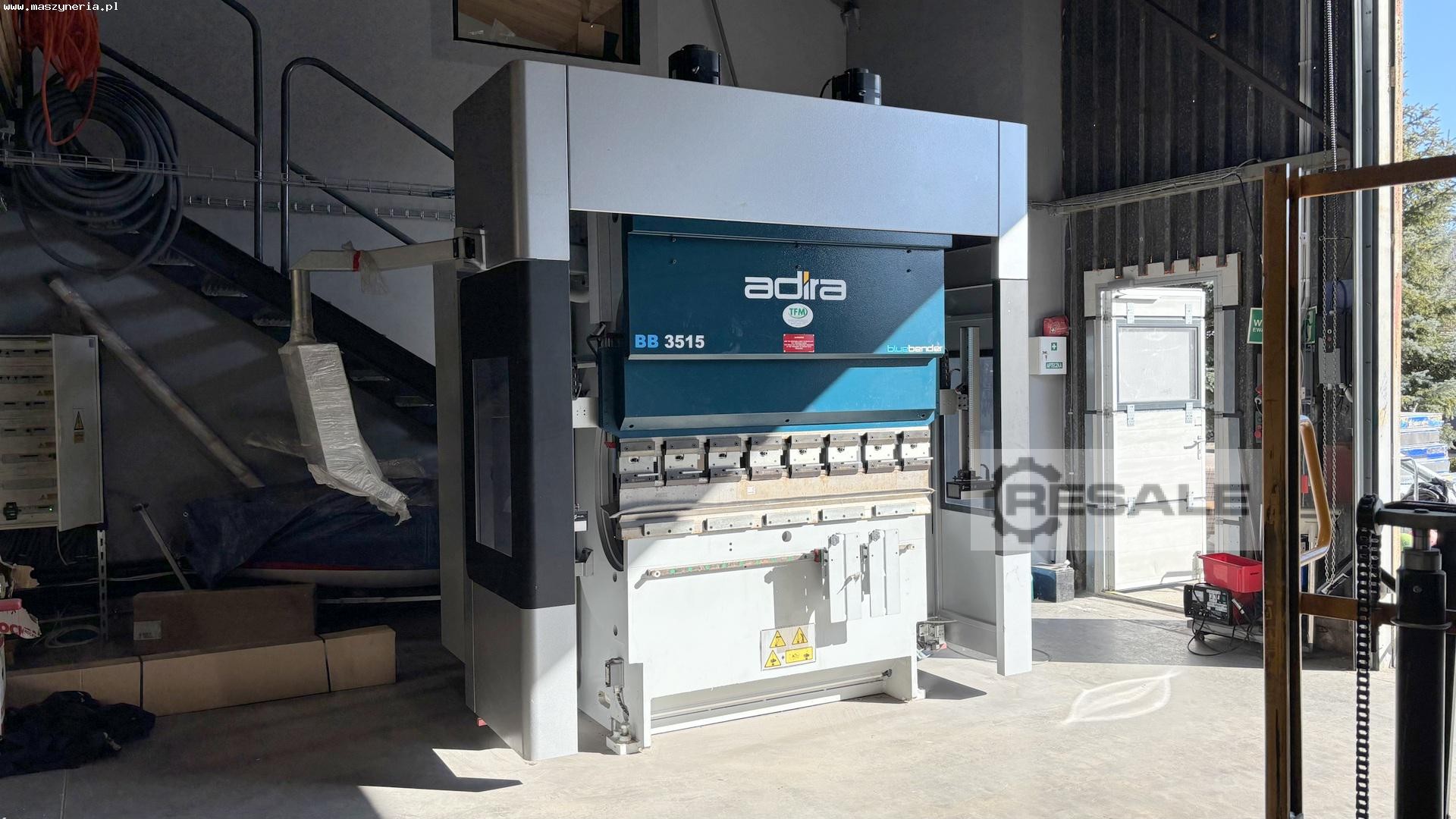

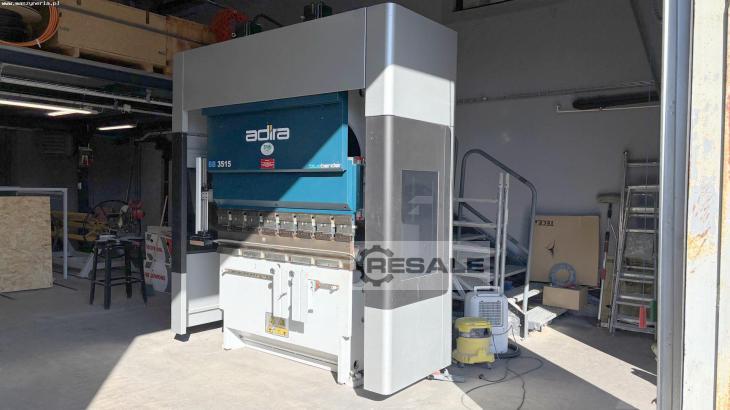

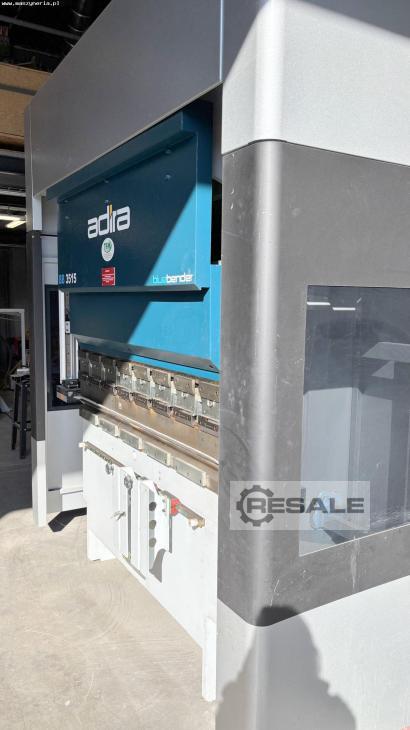

Servoelektrische Abkantpresse ADIRA BB 3515 wurde 2018 in Portugal von
ADIRA – Metal Forming Solutions, S.A. gebaut. Die Maschine, die für
die Bearbeitung von Werkstücken mit einer maximalen Länge von 1500
mm ausgelegt ist, zeichnet sich durch den Einsatz vieler moderner
technischer Lösungen aus. So wird sie allen, auch den intensivsten
Herausforderungen der modernen Wirtschaft gerecht.
Die CNC Abkantpresse ADIRA BB3515 ist mit einem leistungsstarken
elektrischen Antrieb ausgestattet, der in Bluedrive-Technologie
entwickelt wurde. Im Vergleich zu einem Standard-Hydrauliksystem ist
dieser Antrieb frei von Filtern, Dichtungen und Hydrauliköl. Dadurch
ist die Maschine wesentlich schneller, leiser und umweltfreundlicher
als andere auf dem Markt erhältliche Pressen. Der elektrische Antrieb
eliminiert auch das Auftreten des sogenannten Umlenkpfeils und dessen
Kompensation durch gleichmäßige Kraftverteilung auf den Schieber.
Darüber hinaus minimiert das patentierte HEXA-C-Konzept von ADIRA das
Auftreten von Verzug während der Bearbeitung. Dies ist möglich,
indem die Parallelität und Konvergenz der gegenseitigen
Verschiebungen der Stempel- und Matrizenebenen sichergestellt wird.
Diese Lösung reduziert auch die Größe und das Gewicht, wodurch die
Transportkosten der Maschine gesenkt werden.
Die Elektrische Abkantpresse ADIRA BlueBender wird mit einer

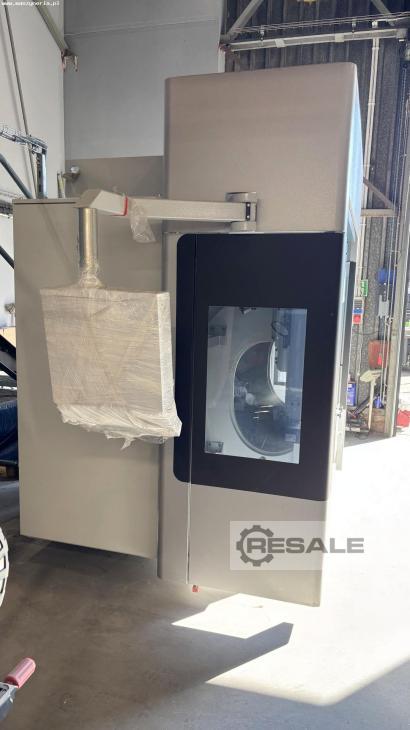

umfangreichen Ausstattung angeboten, zu der u.a. eine intelligente
CNC-Steuerung, ein 2-Achsen-Anschlag und ein Laserschutzsystem
gehören. Das Gesamtgewicht der Maschine beträgt 4500 kg.
Technische Daten der Abkantpresse ADIRA BB 3515
- Anzahl der Achsen: 5 (X, X1, R, Z1, Z2)
- maximale Presskraft: 35 t (350 kN)
- maximale Blechlänge: 1500 mm
- maximaler Schieberhub: 250 mm
- minimaler Schieberhub: 10 mm
- Rückanschlagvorschub in der X-Achse: 500 mm
- Rückanschlagvorschub in der R-Achse: 150 mm
- Anfahrgeschwindigkeit: 140 mm/s
- Biegegeschwindigkeit: 10 mm/s
- Rücklaufgeschwindigkeit: 140 mm/s
- Abstand zwischen den Säulen: 1250 mm
- Leistung des Hauptmotors: 2x 5,5 kW
- Spannungsversorgung: 400 V; 50 Hz
- Abmessungen (L x B x H): ca. 2250 x 1900 x 2910 mm
- Gewicht der Maschine ADIRA BB 3515: 4500 kg
Ausstattung der Abkantpresse ADIRA
- CNC-Steuerung: AdControl 60 2D
- 2-Achsen-Anschlag
- PROMECAM Werkzeug-Schnellspannsystem
- Laser-Sicherheitssystem: IRIS
- Rücklichtvorhang: REER
- bewegliche 500 mm lange Frontstützen, verfahrbar auf Linearführung
(2 Stk.)
- 60 mm Matrizensupport und ROLLERI Werkzeugsatz
