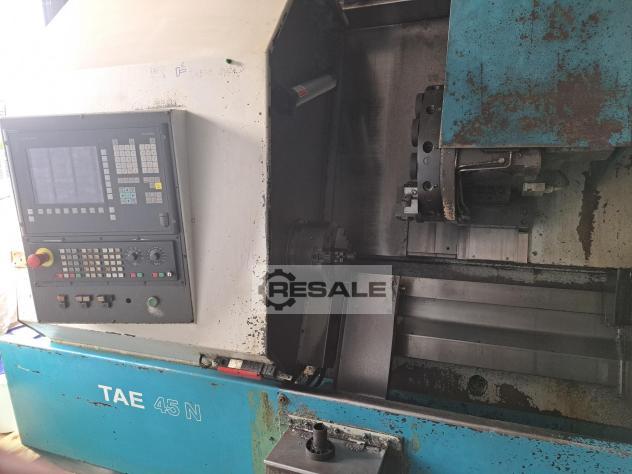

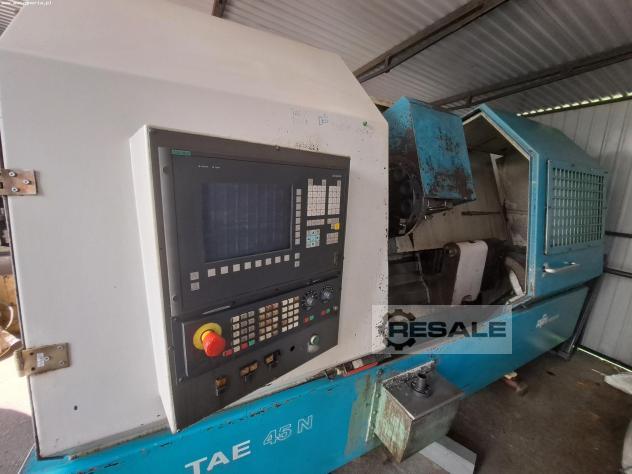

CNC Drehzentrum AFM TAE 45N wurde 2006 in Polen von AFM Andrychów
gebaut. Die Maschine, die für die Bearbeitung von Werkstücken mit
einem maximalen Durchmesser von 390 mm ausgelegt ist, bietet
hervorragende Präzision und hohe Effizienz. Der Bearbeitungsprozess

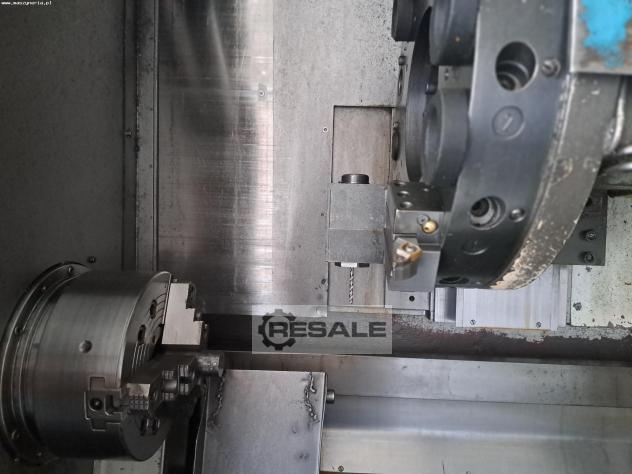

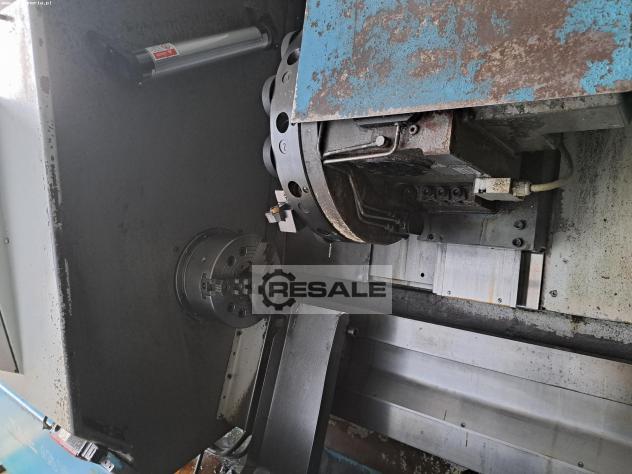

erfolgt in einem großen Arbeitsraum mit Hilfe einer
Hochgeschwindigkeitsspindel und Schneidwerkzeugen. Alle Vibrationen
und Schwingungen werden durch die extrem steife Konstruktion
kontinuierlich eliminiert, was eine maximale Prozessstabilität auch
bei intensivsten Herausforderungen gewährleistet. Hinzu kommt die
umfangreiche Ausstattung, die u.a. aus einer intelligenten SIEMENS
CNC-Steuerung mit vielen nützlichen Funktionen besteht. Die CNC
Drehmaschine TAE 45N wiegt 5800 kg.
Technische Daten der Metalldrehmaschine AFM TAE 45N
- Vorschub in der X/Z-Achse: 240/1170 mm
- Eilgang in der X,Z-Achse: 15 m/min
- Umlaufdurchmesser über Bett: 450 mm
- Umlaufdurchmesser über Schlitten: 260 mm
- Maximaler Drehdurchmesser im Futter: 390 mm
- Maximaler Drehdurchmesser zwischen Spitzen: 300 mm
- Maximale Drehlänge zwischen Spitzen: 1000 mm
- Maximales Werkstückgewicht: 150 kg
- maximale Spindeldrehzahl: 3000 U/min
- minimale Spindeldrehzahl: 50 U/min
- Durchmesser der Spindelbohrung: 75 mm
- Maximales Spindeldrehmoment: 440 Nm
- Durchmesser der Reitstockpinole: 90 mm
- Verlängerung der Reitstockpinole: 100 mm
- Konus der Reitstockpinole: Morse 5
- Spitzen Spannkraft: 2-12 kN
- Stromzufuhr: 3x 400 V 50 Hz
- Abmessungen (L x B x H): 3700 x 1740 x 2250 mm
- Gewicht der Maschine AFM TAE 45N: 5800 kg
Ausstattung der AFM-Drehmaschine

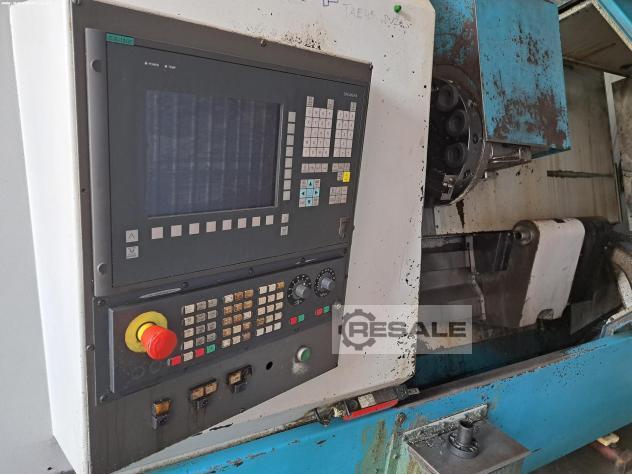

- CNC-Steuerung: SIEMENS SINUMERIK 810
- Reitstock
- Werkzeug zum Herausziehen von Stangen (1 Stk.)
- harte Spannbacken
- Fräswerkzeughalter (2 Stk.)
- Ausdrehhalter (3 Stk.)
- Aufbohrhalter für Einsatzbohrer (2 Stk.)
- M3-Drehhalter (1 Stk.)
- M4-Drehstahlhalter (5 Stk.)
- VDI-Werkzeughalter für Drehmesser (2 Stk.)
- VDI-Bohrer (4 Stk.)
- VDI-Rohling (8 Stk.)
Polen
