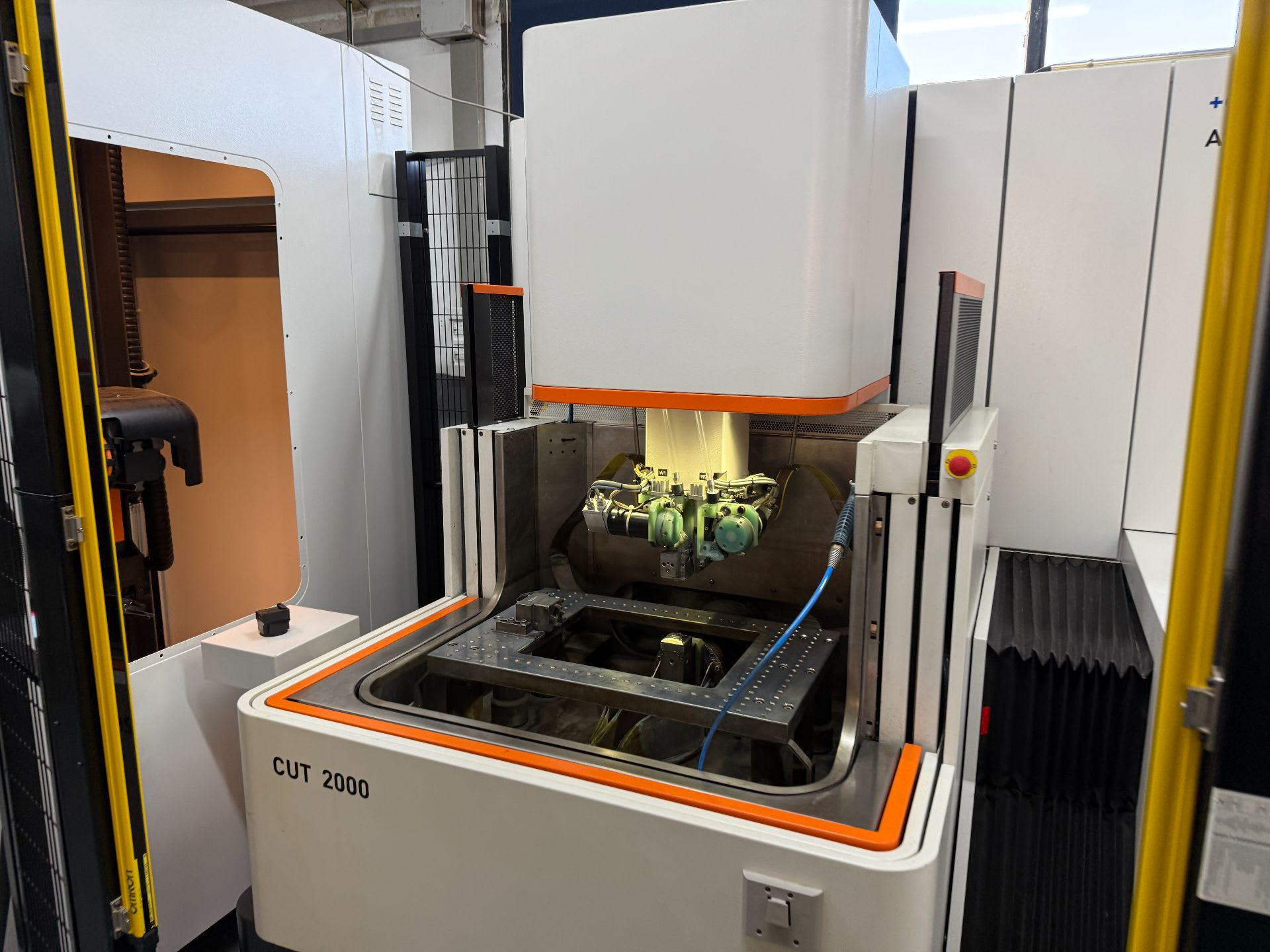

Drahterodiermaschine AGIE CHARMILLES CUT 2000

Drahterodieranlage

GF AgieCharmilles CUT 2000 mit Beladeroboter (WorkPartner)

Allgemeine Informationen

Maschinentyp: CNC-Drahterodiermaschine mit Automatisierung

Modell: CUT 2000

Automatisierung: GF WorkPartner Beladeroboter

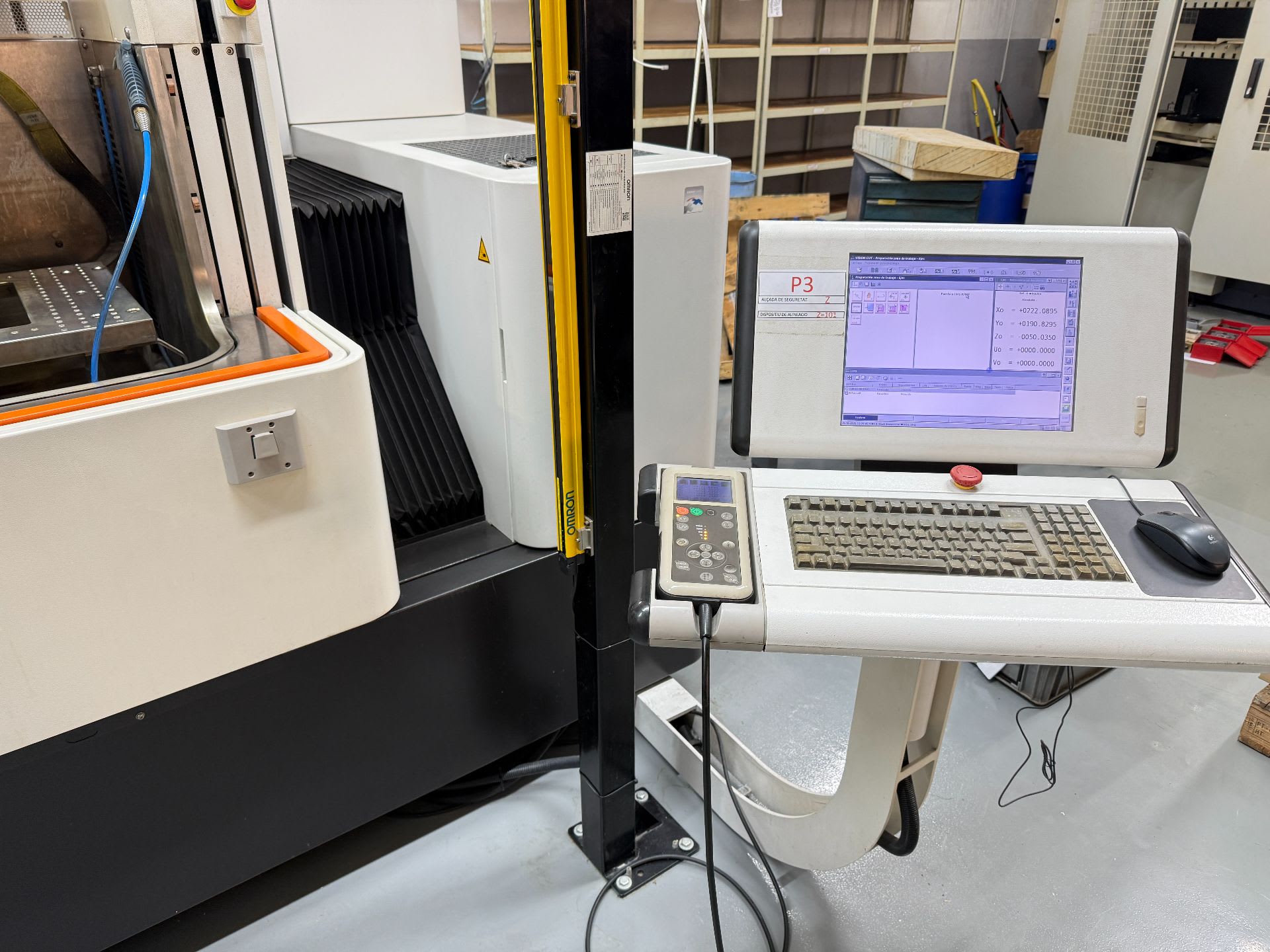

Steuerung: Vision 5 (Windows XP)

Generator: AGIE IPG-V Hochleistungsgenerator

Betriebsstunden

Po wer On: 91.716 h Work On: 17.889 h

Arbeitsbereich / Verfahrwege

X-Achse: 350 mm

Y-Achse: 250 mm

Z-Achse: 256 mm

U/V-Achsen Verfahrweg: ±70 mm

Werkstückdaten

Max. Werkstückgröße (B × T × H): 750 × 550 × 250 mm

Max. Werkstückgewicht: 200 kg (Standard), 400 kg (optional / Badbelastung)

Arbeitstisch: 700 × 450 mm

Bearbeitungsparameter

Konik: 30° bei 100 mm Werkstückhöhe

Verfügbare Drahtdurchmesser: 0,10 – 0,30 mm

Beste erreichbare Oberfläche: Ra 0,05 µm

Drahteinfädelung: automatisch

Dielektrik-System

Dielektriku mvolumen: 700 Liter

Spülung: Koaxial-Spülsystem

Kühlung: externe Kühlung erforderlich

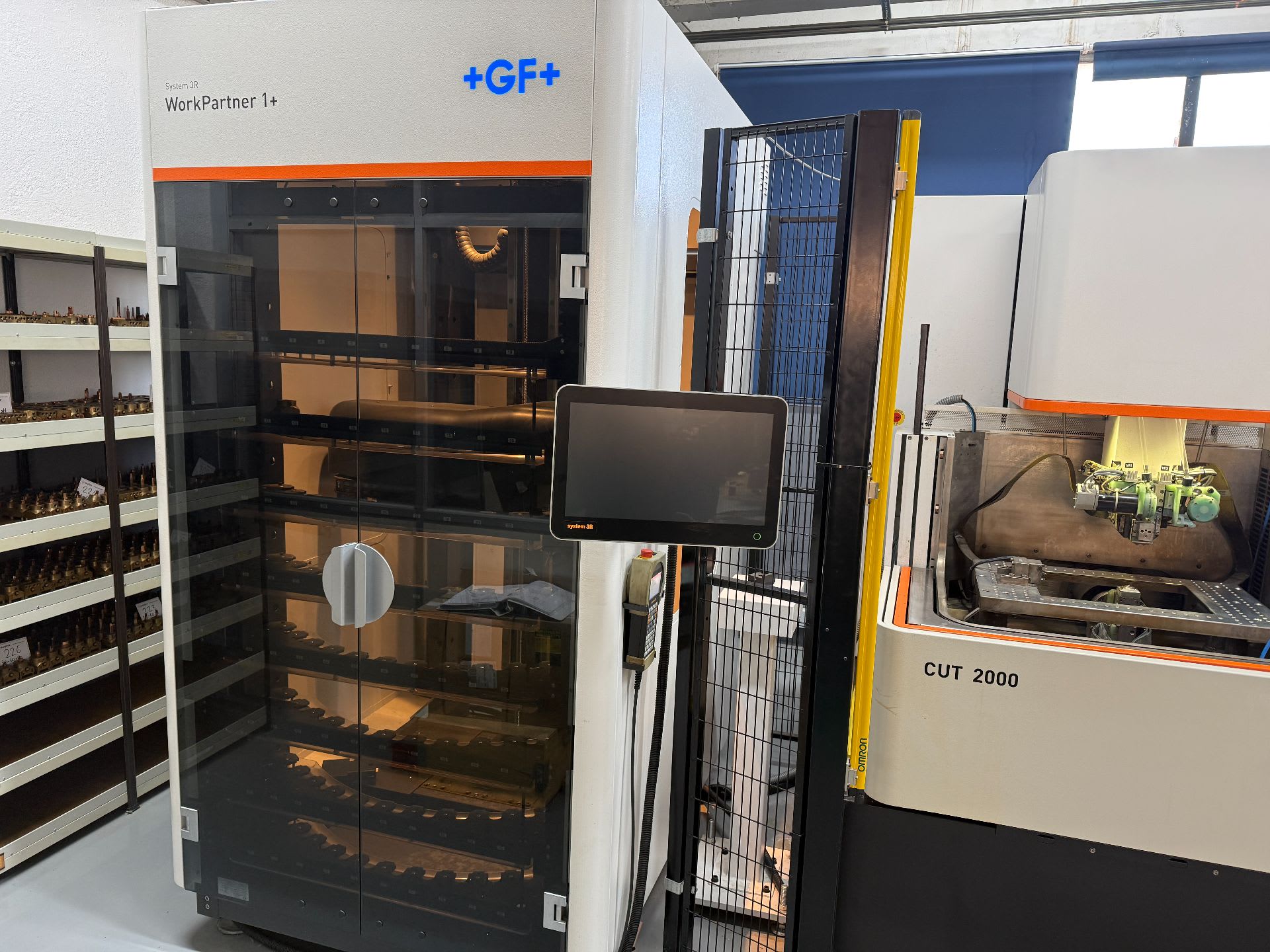

Automatisierung

Beladerobote r: GF WorkPartner

Automatische Be- und Entladung

Die Anlage besteht aus einer CNC-Drahterodiermaschine GF AgieCharmilles CUT 2000 mit integriertem Beladeroboter (WorkPartner) und eignet sich ideal für die präzise Serien- und Einzelteilfertigung. Die Maschine ist ausgelegt für hochgenaue Konturschnitte mit sehr guter Oberflächenqualität und stabiler Prozessführung. Das automatische Drahtfädelsystem, die integrierte Dielektrik-Einheit sowie die Koaxial-Spülung ermöglichen einen zuverlässigen mannarmen Betrieb. Der Beladeroboter erweitert die Maschine zu einer automatisierten Fertigungszelle und steigert die Produktivität deutlich.
