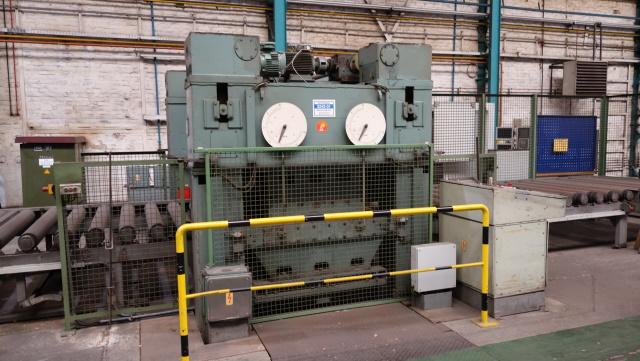

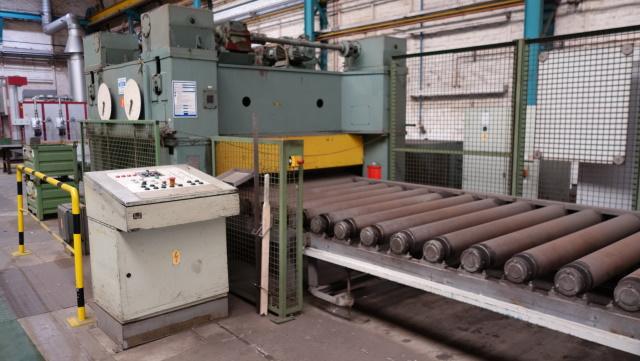

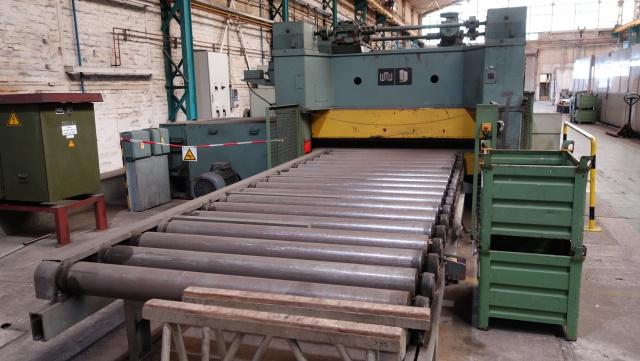

Blechrichtmaschine, teilüberholt
     sheet leveller, partly overhauled
Â
Typ/
type:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â
                                  Â
             UBR 10 x 2000 /1-16x WDK
Hersteller /
make:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â
                                  Â
WMW Gotha
Baujahr/ year:
1981/2014 elektrisch überholt
max. Blechbreite / max. sheet
width:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â
      2000 mm
max. Blechdicke / max. sheet thickness( St
50):                    10 mm  Â
min. Blechdicke / min.
sheethickness:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â
        3 mm Â
Anzahl der Richtwalzen /number of straightening
rollers:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â 13 Walzen / rollers
Richtwalzendurchmesser/diameter of
   straihgtening
rollers:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â
                                 Â
145 mm
Richtgeschwindigkeit / speed of
straightening:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â
  16 m / min
Ballenlänge / convexity length of
rollers:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â
        2330 mm
Mittenabstand der Richtwalzen/ distance b/n rollers
centers:Â Â Â Â Â Â Â Â Â 150 mm
Stützwalzendurchmesser / diameter of bottom
rollers:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â 290 mm
Anzahl der Stützwalzen / number of bottom
rollers                        21/24
Anzahl der Abstützungen(
oben/unten):Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â
            3 /3
Hubgeschwindigkeit der Traverse / speed
     of adjustm. of
traverse:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â
                            0,71 mm /
sec
Hubweg der Traverse /way of
traverse:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â
        -18 mm bis /to +42 mm
max. Schwenkung der unteren Traverse / max. swivel
     of lower
traverse:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â
                                  Â
8 mm Â
Hauptantriebsmotor / power of main
motor:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â
 30 kW
Gewicht der Maschine /
weight:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â
                   32 t
Deutschland
