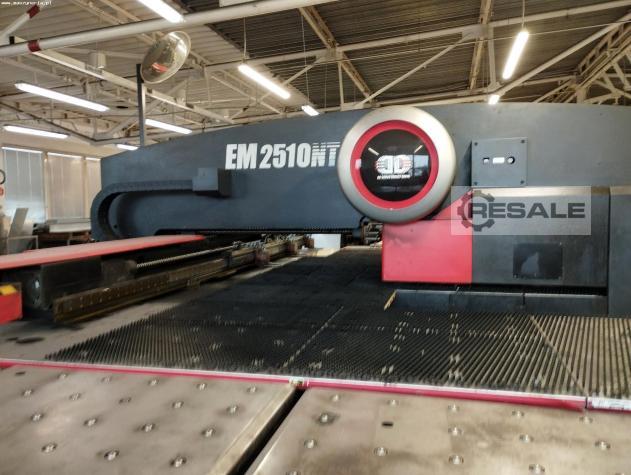

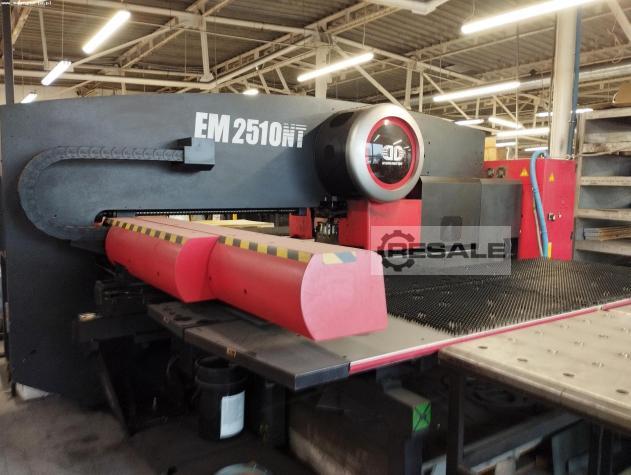

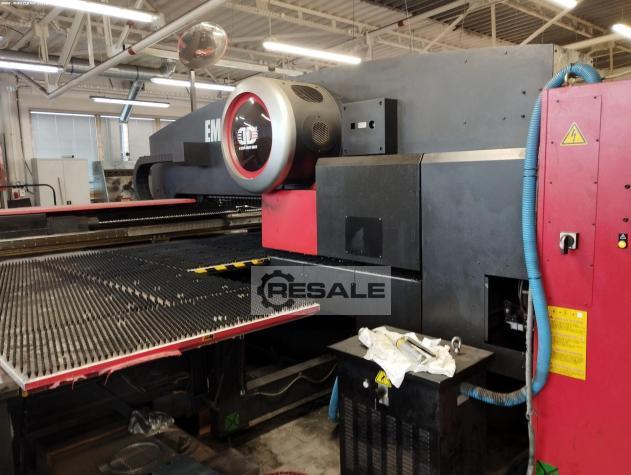

Stanzmaschine AMADA EM2510NT wurde 2005 in Frankreich von AMADA EUROPE
S.A. gebaut. Die Maschine, die für die Bearbeitung von dünnen
Metallblechen mit einer maximalen Stärke von 3,2 mm ausgelegt ist,
zeichnet sich durch ihre hohe Zuverlässigkeit und Präzision aus.
Alle Bearbeitungsprozesse werden mit einer hohen Presskraft von 20
Tonnen durchgeführt, und zwar mit Werkzeugen, die sich in einem
45-Stationen-Revolver befinden. Ein Bürstentisch mit integrierten
Kugeln verhindert Kratzer und Kerben auf der Oberfläche des Blechs
und erleichtert dessen Positionierung. Die Stanzmaschine AMADA EM 2510
NT wiegt 18000 kg.
Technische Daten der Stanzmaschine AMADA EM2510NT
- Maximale Presskraft: 20 t (200 kN)
- Anzahl der Achsen: 5 (X, Y, T, C, A)
- Vorschub in der X/Y-Achse: 2500/1270 mm
- Vorschubgeschwindigkeit in der X/Y-Achse: 100/80 m/min
- Maximale Werkstückdicke (unlegierter Stahl): 3,2 mm
- Maximale Werkstückabmessungen (L x B): 5000 x 1270 mm
- Maximales Werkstückgewicht (F1-Verfahrgeschwindigkeit): 50 kg
- Maximales Werkstückgewicht (F4-Verfahrgeschwindigkeit): 150 kg
- Anzahl der Hübe (Lochabstand 1 mm, Hub 5 mm): 780/min
- Anzahl der Hübe in X-Achse (Lochabstand 25,4 mm, Hub 5 mm):
500/min
- Anzahl der Hübe in Y-Achse (Lochabstand 25,4 mm, Hub 5 mm):
330/min
- Maximale Hublänge: 37 mm
- Revolverdrehzahl: 30 U/min
- Positionsabweichung: ± 0,07 mm
- Anhalteweg: 360 mm
- Druckluftbedarf: 250 l/min
- Luftdruck: 5 bar
- Elektrische Anschlussleistung: 27 kVA
- Umgebungstemperatur: +5°/+40°C
- Abmessungen (L x B x H): 5526 x 5120 x 2318 mm
- Gewicht der AMADA EM2510NT-Maschine: 18000 kg
Ausstattung der Stanzmaschine EM 2510NT
- NC-Steuerung: AMADA AMNC-F
- 45-Stationen-Revolver
- Bürstentisch mit integrierten Kugeln
- Transformator: Marx TG 214
