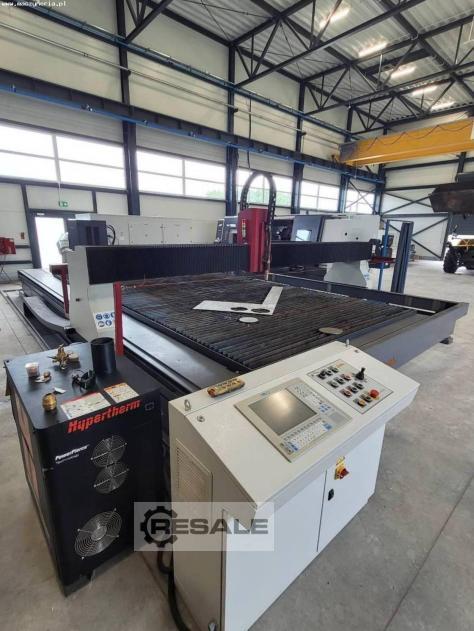

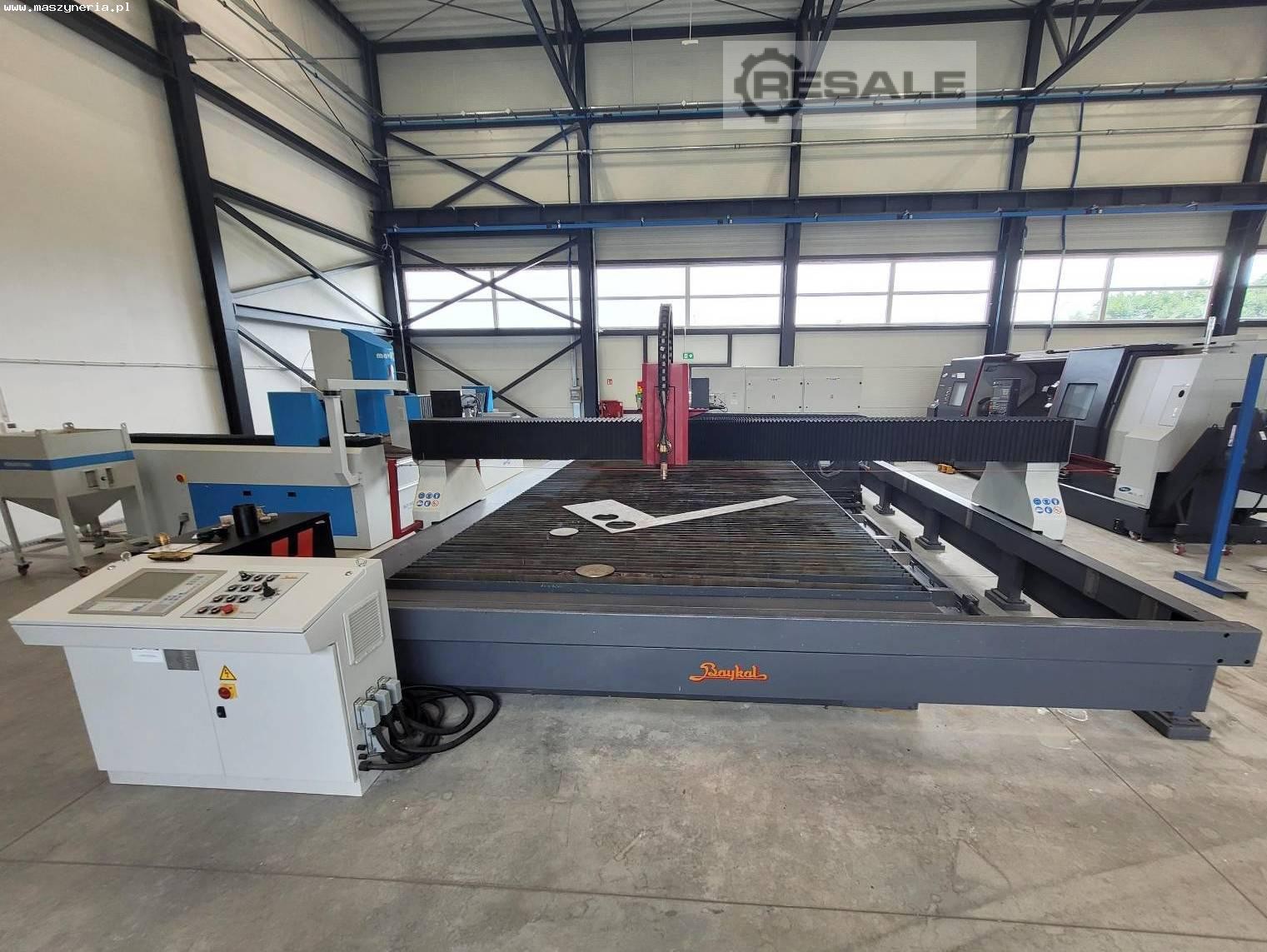

Plasmaschneidmaschine BAYKAL BPS3006 wurde im Jahr 2020 von BAYKAL
MAKINA SANAYI VE TICARET A.Ş. in der Türkei gebaut. Die Maschine ist
für das Präzisionsplasmaschneiden von Blechen und Rohren ausgelegt.

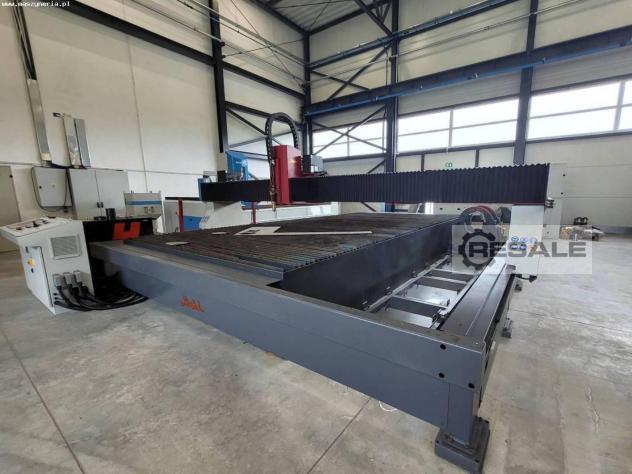

Der Bearbeitungsprozess erfolgt auf einem großen Arbeitstisch mit
einer Länge von 6000 mm und einer Breite von 3000 mm mit einem
Absaugsystem. Dieses System ist mit einer industriellen Filteranlage
integriert, die die während des Schneidprozesses entstehenden
Verunreinigungen kontinuierlich entfernt. Der Plasmabrenner mit
Antikollisionssystem und automatischer Höhenverstellung wird wiederum
von einer leistungsstarken HYPERTHERM-Plasmaquelle mit höchster
Energieeffizienz angetrieben. Die innovative True
Hole-Schneidtechnologie für Baustahl sorgt für eine deutlich bessere
Lochqualität, als sie bisher mit dem Einsatz von Plasma möglich war.
Ergänzt wird dies durch eine umfangreiche Ausstattung, die unter
anderem aus einer intelligenten CNC-Steuerung und einer automatischen
Nesting-Software besteht. Die Plasmaschneidanlage BPS-3006 wiegt 9500
kg.
Technische Daten der Plasmaschneidmaschine BAYKAL BPS3006
- Abmessungen des Arbeitstisches (L x B): 6000 x 3000 mm
- Geschwindigkeit der Achsenpositionierung: 30 m/min
- mechanische Genauigkeit: ± 0,1 mm
- Luftdruck: 8,5 bar
- Leistung: 50 kW
- Stromversorgung: 220/380 V
- Abmessungen (L x B x H): 8100 x 5500 x 2500 mm
- Gewicht der Maschine BAYKAL BPS3006: 9500 kg
Ausstattung der CNC Plasmaschneidmaschine BAYKAL

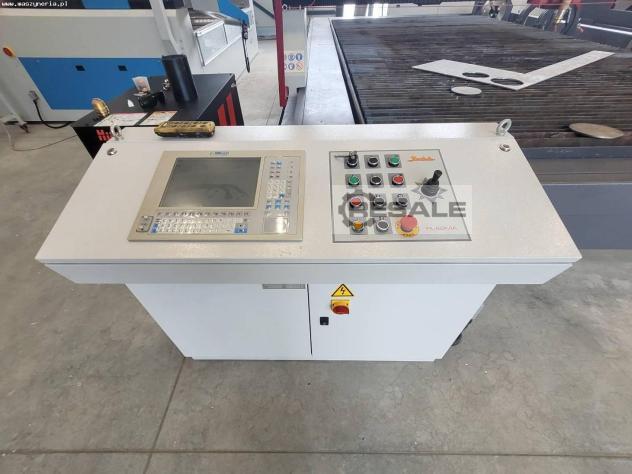

- CNC-Steuerung TECNOS PC 12 auf Basis des Betriebssystems Windows
- automatische Nesting-Software

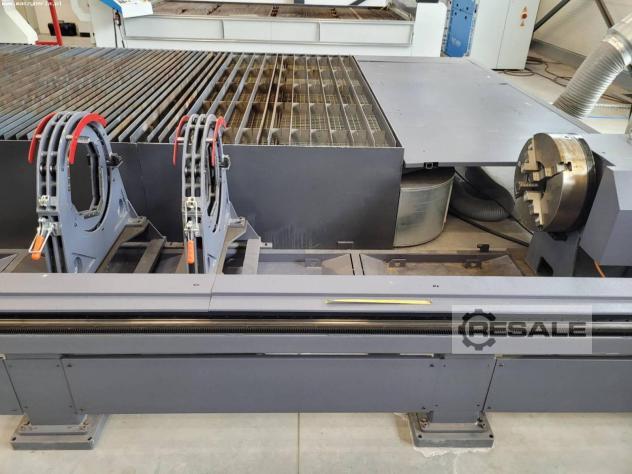

- Rohrschneidsystem

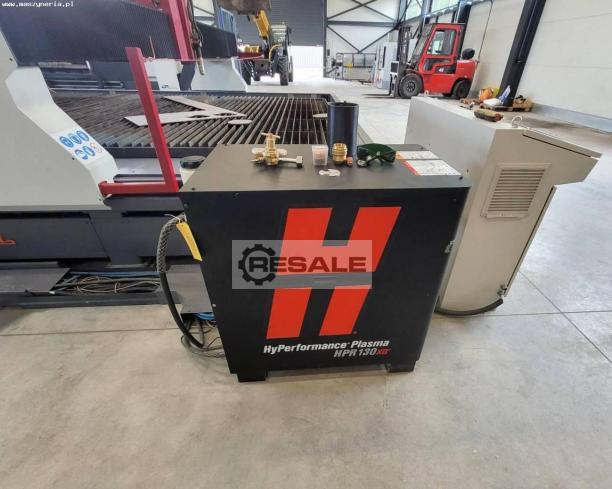

- Plasmaquelle: HYPERTHERM HyPerformance HPR 130XD
- Staubabsaugsystem: VANTERM PL-12000
- bürstenlose AC-Servomotoren in der X- und Y-Achse
- Sektionaler Absaugtisch

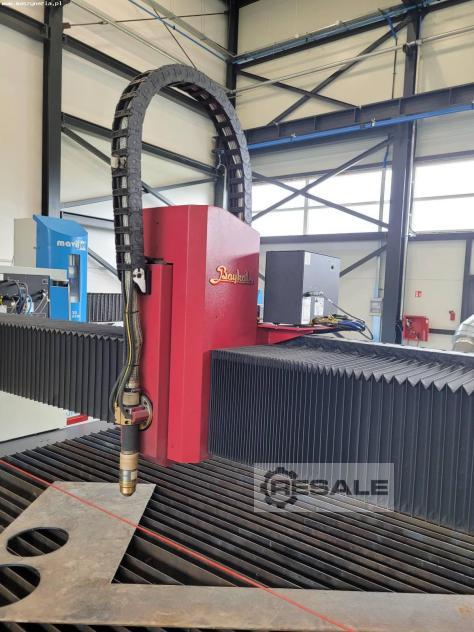

- Plasmabrenner mit Antikollisionssystem und automatischer
Höhenverstellung
