KAPAZITÄTEN UND EIGENSCHAFTEN

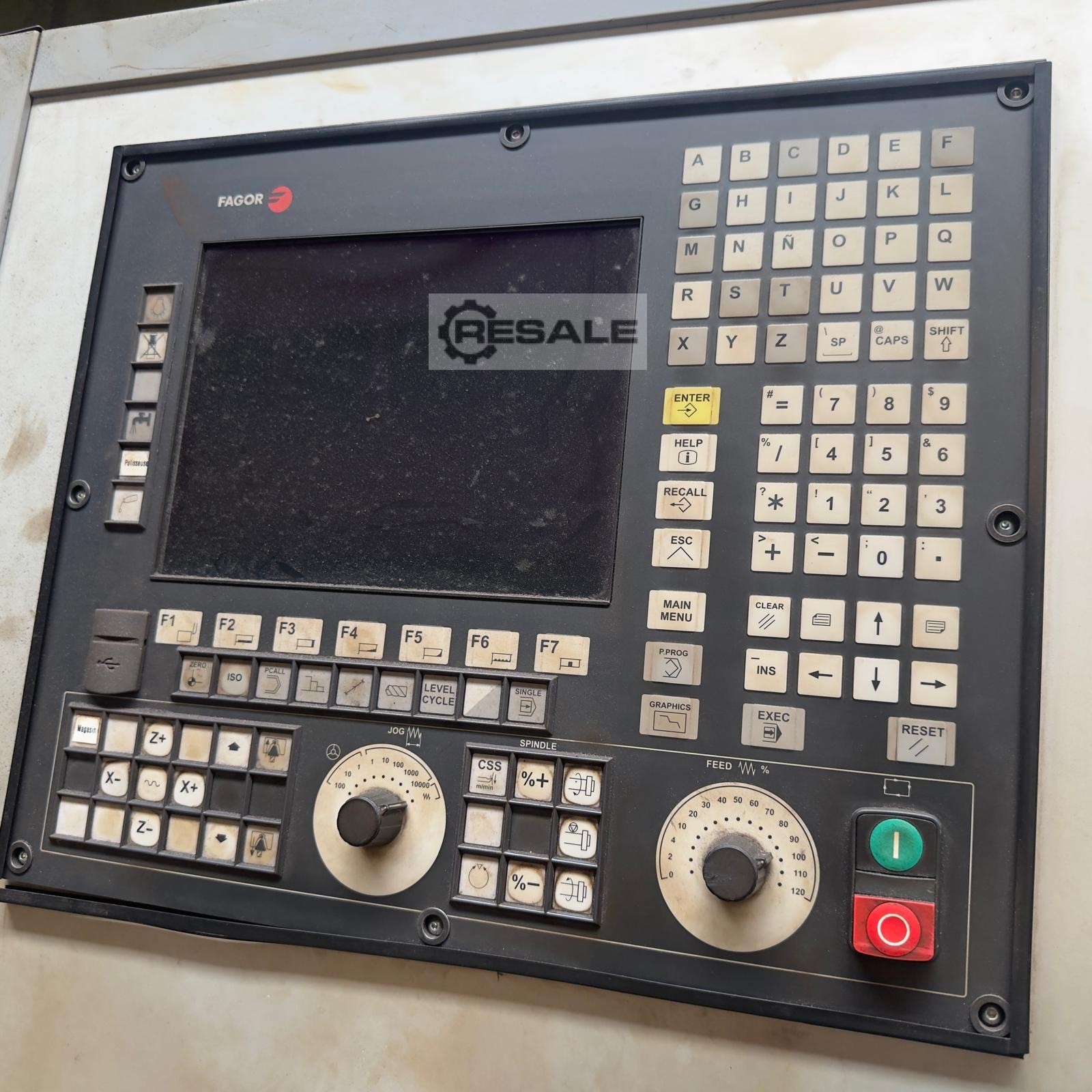

CNC Fagor 8055
2018 nachgerüstet
TISCH – KREUZSCHLITTEN
• D – Durchmesser des Tisches: 2050 mm
• A – Maximaler Drehdurchmesser: 2300 mm
• DB – Normale Tischhöhe vom Boden: 731 mm
• H – Maximal bearbeitbare Höhe (Werkzeugüberstand 15 mm): 2000
mm
• T – Vertikaler Hub des Querschlittens: 1700 mm
• Stufenloser Bereich der Tischdrehzahlen: 1,6 bis 200 U/min
• Leistung des Tischmotors: 37 kW
• Maximal zulässige Belastung des Tisches: 20 Tonnen
• Verfahrgeschwindigkeit des Querschlittens: 400 mm/min

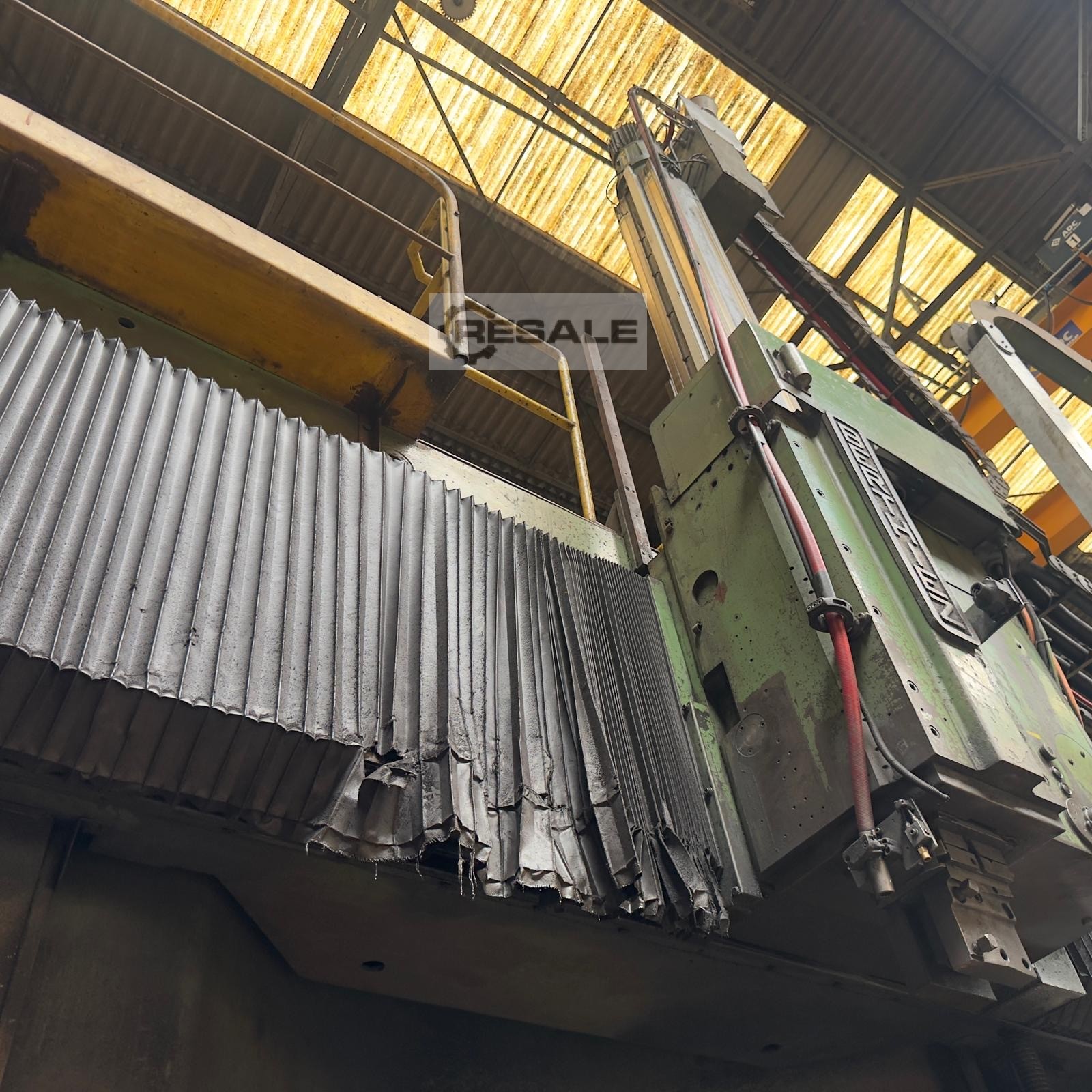

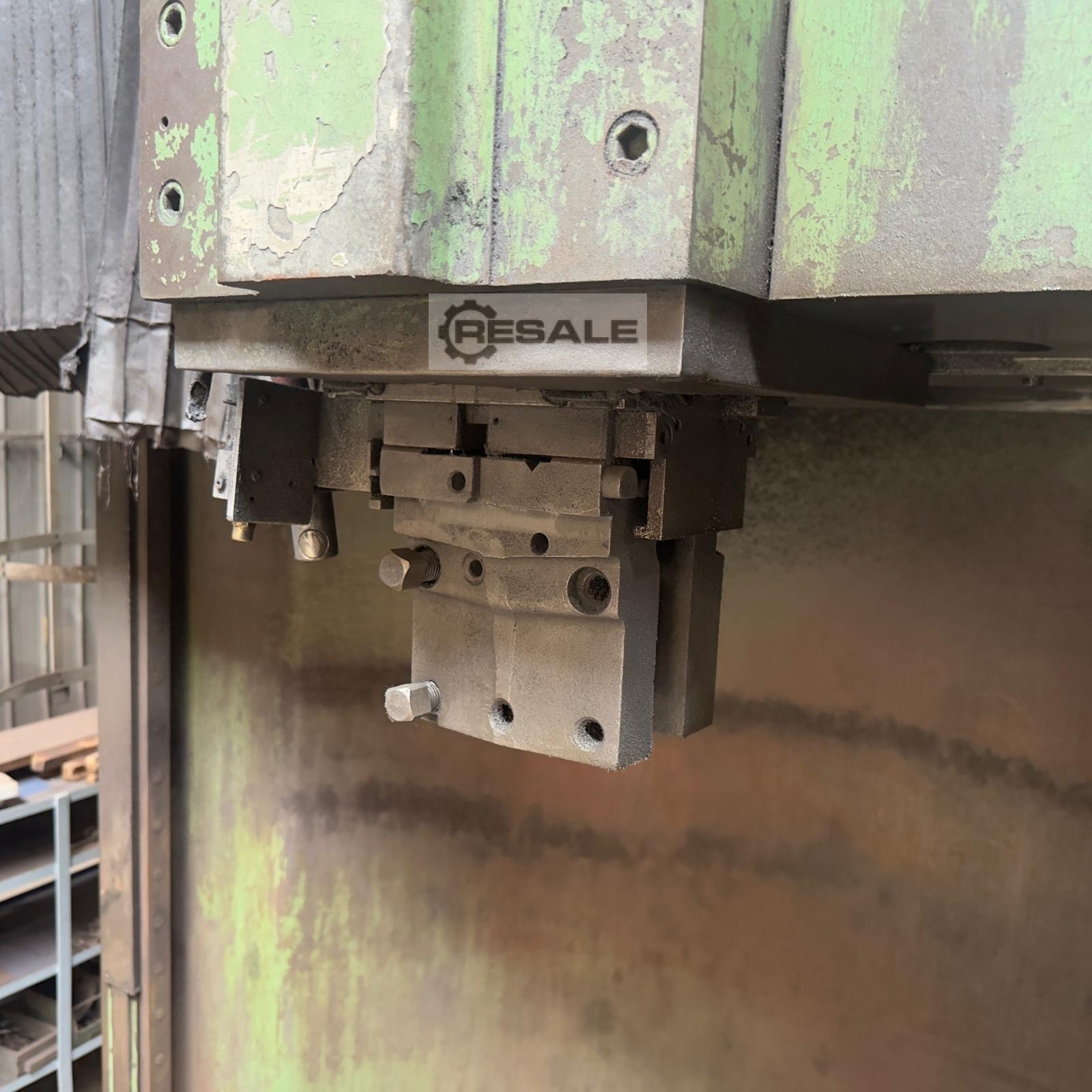

WERKZEUGWAGEN
• Querschnitt des Werkzeugschlittenschlittens: 224 x 224 mm
• C – Verfahrweg des Werkzeugschlittenschlittens: 1600 mm
• CD – Verfahrweg rechts von der Tischachse: 1305 mm
• CG – Verfahrweg links von der Tischachse: 400 mm
• Kontinuierlicher Vorschubbereich: 0,05 bis 24 mm/U
• Geschwindigkeit der Werkzeugpositionierung: 1 bis 3600 mm/min
Nonius:
• 1 Teilung = 0,01 mm
• 1 Umdrehung = 3 mm
Anmerkung:
Im manuellen Modus kann der tatsächliche Wert bei Vorschüben unter 3
mm/min um ±0,15 mm/min vom angezeigten Wert abweichen.
Schaltschrank ist fast neu
Die Gleitbahnen sind in gutem Zustand
USA
