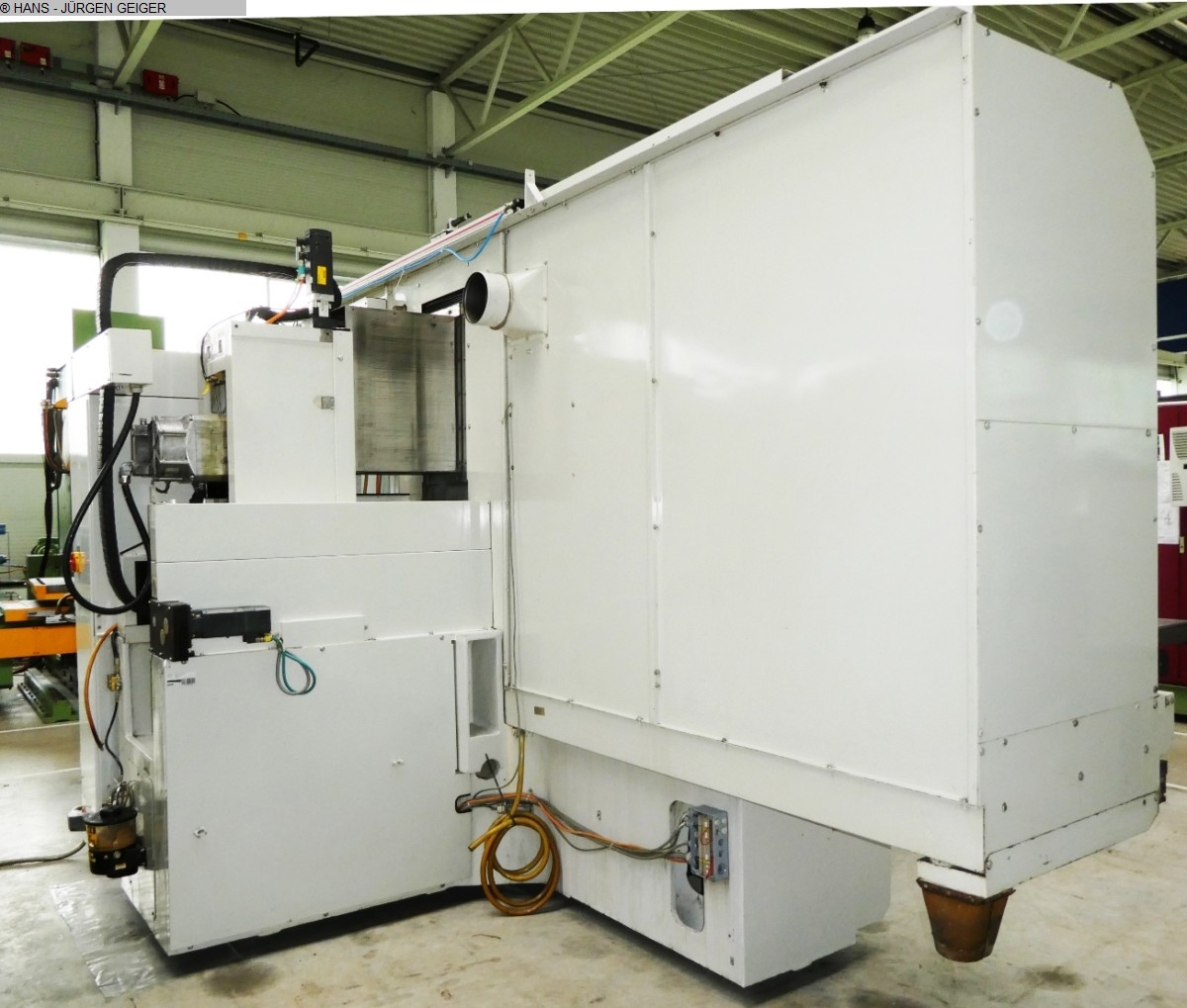

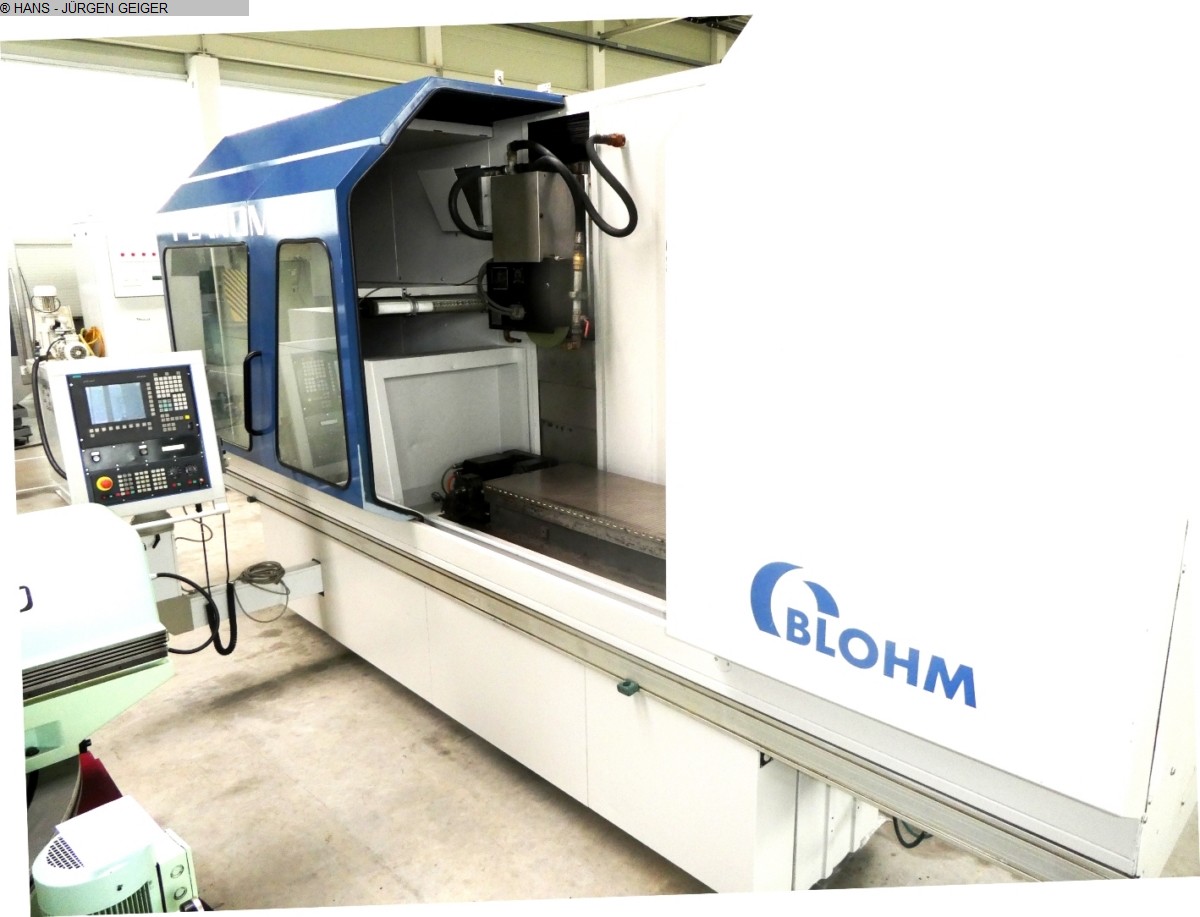

Flachschleifmaschine - Horizontal BLOHM PLANOMAT 616

Metallbearbeitungs- und Werkzeugmaschinen / Schleifmaschinen / Horizontale Flachschleifmaschinen

Hersteller: BLOHM

Modell: PLANOMAT 616

Maschinentyp: Flachschleifmaschine - Horizontal

Eintrags-Nr.: 167384626

Anzahl: 1

Datum: 03.06.2025

Baujahr: 2000 Gebrauchtmaschine

Standort:

Preis:


Maschine auf Lager: Ja

Positionsnummer des Verkäufers: 1049-769774

Schleiflänge: 1600 mm
Schleifbreite: 600 mm
Werkstückhöhe: 500 mm
Gesamtleistungsbedarf: 50 kW
Maschinengewicht ca.: t
Raumbedarf ca.: m
A N G E B O T

Wir können Ihnen unverbindlich ab Lager, Irrtum und Zwischenverkauf
vorbehalten, anbieten :

B L O H M
CNC – gesteuerte Präzisions-Flachschleifmaschine
Type PLANOMAT 616 mit SIEMENS – Steuerung 840 D
Baujahr 2000 Fabrik – Nr. 14 67x
______________________________________________________________ __________________
____________

Schleifbereich 1.600 x 600 mm (!)
Tischgröße 2.000 x 600
Arbeitshöhe unter Schleifscheibe ca. 150-500 mm
Max. Längsbewegung des Tisches X 1.700 mm
Max. Vertikalbewegung des Oberschlittens Y 550 mm
Max. Querbewegung des Oberschlittens Z 560 mm

Werkstückgewicht max. ca. 800 kg

Tischgeschwindigkeit = X-Achse 30 – 30.000 mm/Min.
Quer-Zustellung minimum = Z-Achse 0 – 4.000 mm/Hub
Senkrecht-Zustellung = Y-Achse 0,001 – 0,099 mm/Hub
Y/Z –Achsen Vorschubgeschwindigkeit 4 – 4.000 mm/Min.

Schleifscheiben-? x Breite ca. 400 x 100 mm
Schleifscheiben-Drehzahl stfl. über GS-Motor 300 – 1.250 U/Min.
Spindelantrieb max. ca. 27,5 kW
Gesamtantrieb ca. 50 kW - 400 V – 50 Hz
Gewicht, gesamt ca. 10.000 kg

Zubehör / Sonderausstattung:

• SIEMENS CNC – Steuerung Type 840 D mit Bildschirm, SIEMENS-Komponenten,
und WINDOWS Oberfläche Model MMC 103/PCU 50 mit Bedienerführung zur direkten
Eingabe aller Schleifparameter wie zum Schruppen/Schlichten/Ausfeuern und
auch zum Nutenschleifen mit (Quer-) Teileinrichtung, und mit automatischer
Abschaltung nach Erreichen der Schleiftiefe u. Rückfahrt zur
Ausgangsposition, Schleifscheibenver-
waltung, Abrichtprogrammen bzw. Abrichtzyklen, Handsteuergerät, etc.
• alle Achsen werden über Kugelrollspindeln bewegt, DITTEL Antaststeuerung,
• stufenlos regulierbare Schleifspindeldrehzahl über direkten GS-Motor
• auf dem Tisch montiertes Diamantscheiben-Abrichtgerät Type PEA elektrisch
angetrieben, mit DITTEL-Anfunkgerät, und mit separatem Gerad-Abrichtgerät mit
Diamantvlies, mit Kompensation, Abrichtzyklusse in Steuerung integriert
• Aufgebaute Magnetplatte ca. 500 x 1.500 mm Fabr. WAGNER mit
Entmagnetisiereinrichtung,
• angebauter Schaltschrank, separate Flansche mit Scheiben, Öldunstabsaugung
separat stehend,
komplette Arbeitsraum-Umhausung mit einer Schiebetüre mit Glaseinsatz,
• große HOFMANN Kühlmittelanlage TECHNOPUR S 300 mit Kühlaggragat u.
Schleifschlammförderer, Tank 1600 l bzw. 1280 l, Ölnebelabsaugung separat
stehend, etc.

Zustand : gut bis sehr gut - in Kürze vorführbereit, extrem große und
stabile Maschine (!)
Lieferung : ab Lager - wie besichtigt Zahlung :
rein netto - nach Rechnungserhalt

Wir bitten um Ihren Auftrag, weitere Schleifmaschinen aller Art bei uns am
Lager. Bitte anfragen.


Q U O T A T I O N

We are pleased to offer you ex our stock, subject to prior sale, and error in
technical :

BLOHM
CNC horizontal surface & profile grinding machine
model PLANOMAT 616 / SIEMENS 840 D
year 2000 Serial no 14 617x
_____________________________________________________________

Grinding length max. (table movement 1.700 mm) 1.600 mm
Grinding width max. (cross movement 560 mm) 600 mm
Mounting height under new grinding wheel 500 mm
Distance table – center of spindle min / max 150 – 700 mm

size of table 600 x 2.000 mm
size of magnetic plate 500 x 1.500 mm
Max. table load 800 kg
Table speed 30 – 30.000 mm/min
Cross-/Vertical quick feed 4 – 6.000 mm/min

Grinding wheel measurements 400 x 100 x 127 mm
Grinding spindle speeds (stepless) 300 – 1.250 rpm
Grinding spindle-drive approx. 24,5 kW

Total electrical load approx. 50 kW - 400 V - 50 cycles
Weight approx. 10.000 kg

Accessories / Special Features:

• Machine is equipped with a simple to use but freely programmable SIEMENS
CNC control model 840 D (MMC103/PCU50) with additional BLOHM grinding software.
User friendly interface, supported by dialog and graphics, simple programming,
also of complex grinding wheel profiling and all usual grinding cycles.
• electronic handwheel for 3 axis.
• All axis are effected by ball screw drive with incremental glass scale.
• steplessly regulated grinding spindle speeds
• driven diamond roll dressing device model PEA mounted on the left side of
the table with automatic dressing cycle, including compensation.
• Mounted WAGNER magnetic plate 500 x 1.500 mm with demagnetizing

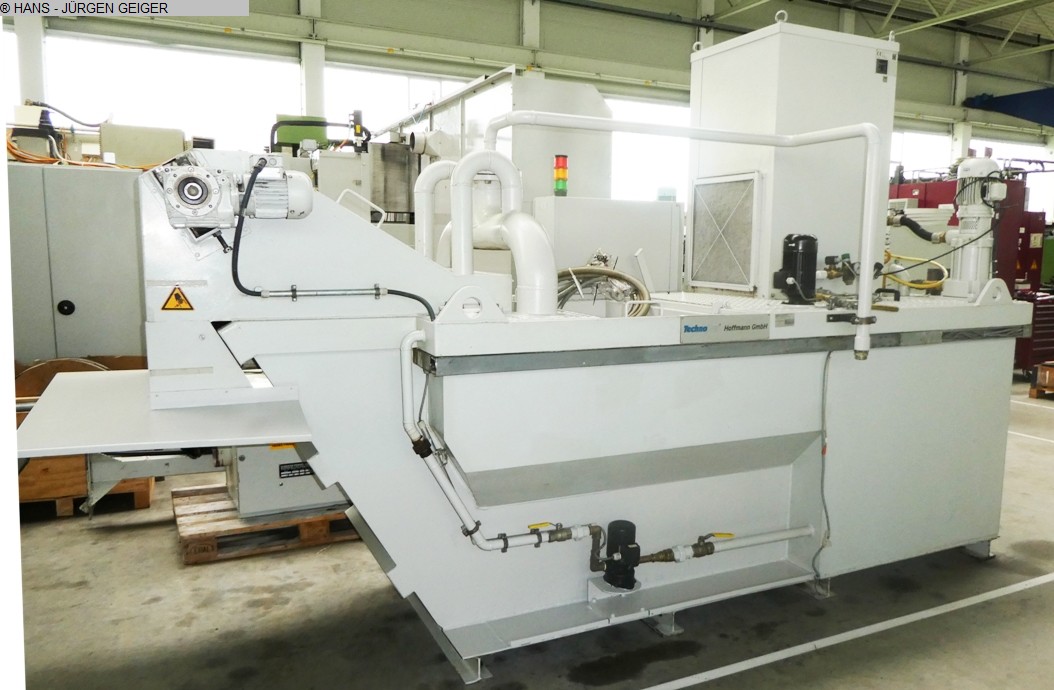

• Large, sophisticated HOFMANN coolant filtration unit TECHNOPUR S 300 with
chiller
• Oil mist extraction unit
• Complete enclosure of the working area with electronically safeguarded
sliding doors, separate switch cabinet, lamp for working area, various
accessories, manuals, etc.

Condition : very good. Very sturdy machine for all sorts of grinding
tasks !
Zustand : Sehr guter Zustand ! Sehr stabile Maschine !
Bitte klicken Sie in Kürze hier für ein Video der Maschine :
https://www.geiger-germany.com/images/videos/BLOHM-PLANOMAT616/vid1.mp 4
https://www.geiger-germany.com/images/videos/BLOHM-PLANOMAT616/vid2.mp 4
Lieferung : ab Lager, sofort möglich, FCA Metzingen
Zahlung : rein netto – sofort nach Rechnungserhalt
