Drehdurchmesser: 820 mm
Drehlänge: 2.000 mm
Steuerung: SIN
810 D
Spitzenhöhe über Flachbahn: 400 mm
Drehdurchmesser
über Support: 500 mm
x-Weg: 540 mm
z-Weg: 2.100
mm
Vorschub X/Z-Achse: 0,01 - 50 mm/min
Eilgang X-Achse: 5,00
m/min
Eilgang Z-Achse: 10,00 m/min
Vorschubkraft plan: 12.500
N
Vorschubkraft längs: 20.000 N
Spindeldrehzahlen: 6,4 -
1.600 U/min
Spindeldrehzahl Getriebestufe 1: 6,40 - 376
1/min.
Spindeldrehzahl Getriebestufe 2: 27,40 - 1.600
1/min.
Antriebsleistung bei 60% / 100% ED: 46,00 / 37,00
KW
Drehmoment bei 60% / 100% ED: 5.073 / 4.069 Nm
Konstante
Schnittgeschwindigkeit: 1 - 9.999 m/min.

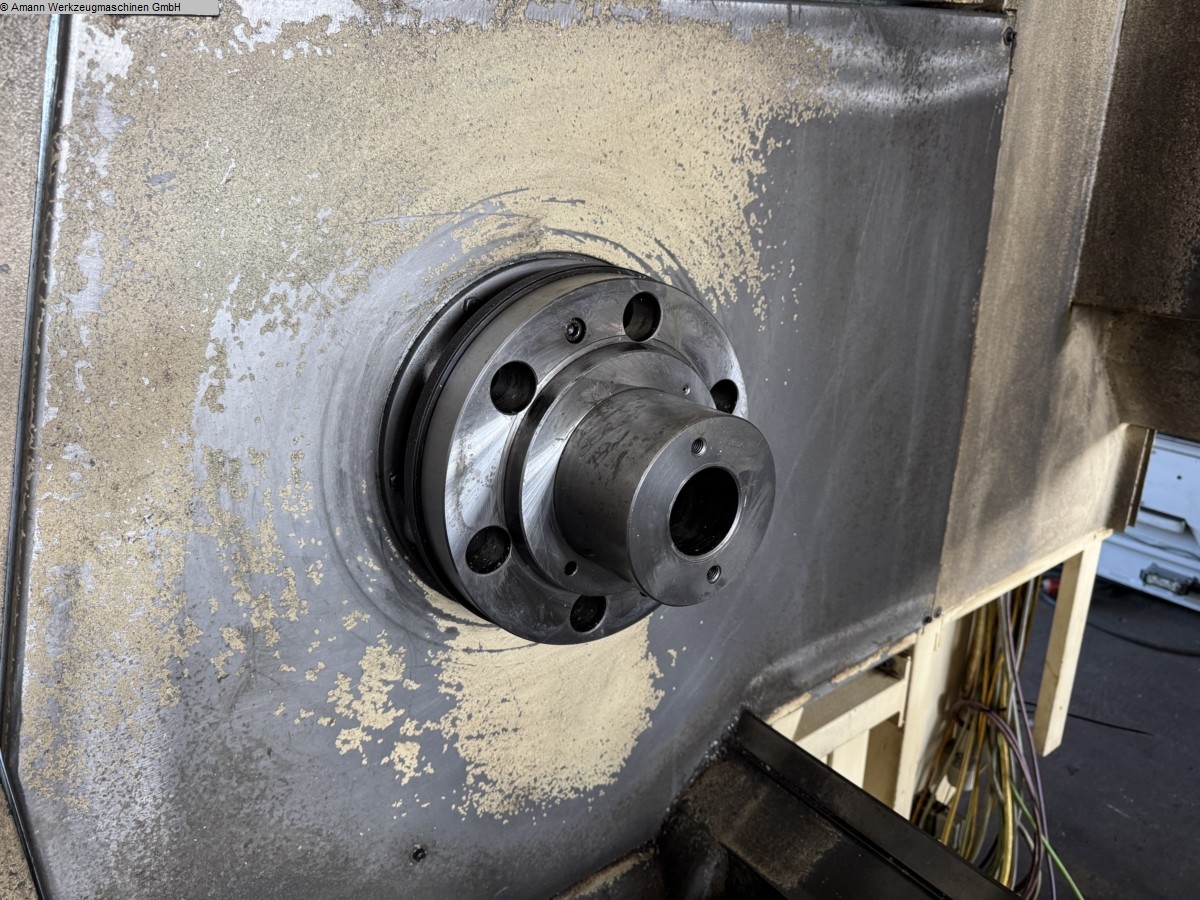

Spindelkopf nach DIN
55027 - Größe: 11
Spindeldurchmesser im vord. Lager: 170
mm
Spindelbohrung: 128 mm
Reitstock-Pinolenaufnahme MK: 6
Pinolendurchmesser: 125 mm
Pinolenhub: 280
mm
Gewindesteigung: 0,1 - 400 mm
Gesamtleistungsbedarf: 35,00
kW
Maschinengewicht ca.: 11,00 t
Raumbedarf ca.: 6,00 x 3,00 x
H2,60 m
Steuerung SIEMENS Sinumerik 810D, Späneförderer,
Reitstock, Absaugung,
2 St. Lünetten.
Spindellagerung durch
Anlagenhersteller repariert 04.2023
Maschine kann unter Strom
Besichtigt werden.
