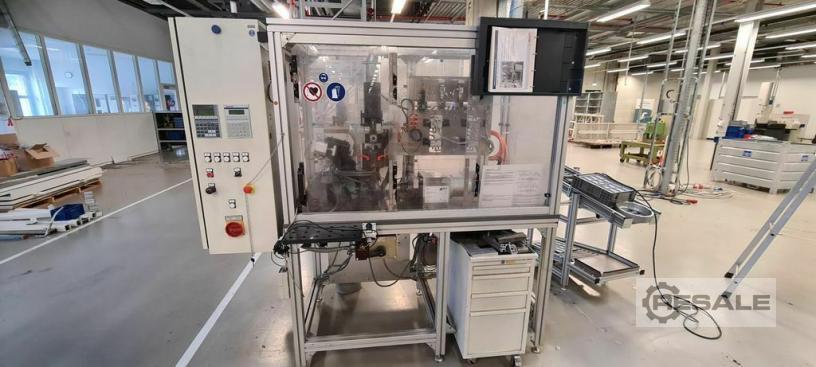

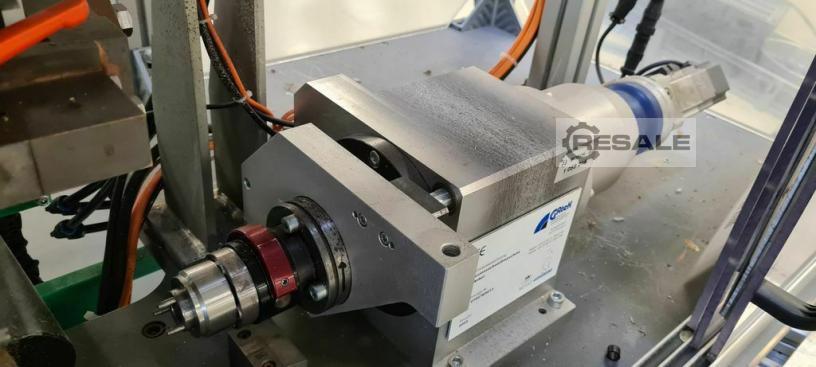

Bosch Diffusionsschweißmaschine
Die hier beschriebene Anlage wurde für folgende Verwendung
konstruiert:
Diffusionsschweißmaschine zur Herstellung der Verbindung
Ankerleitung mit dem Kommutator für Starteranker durch
Diffusionsschweißen.
Diffusionsschweißgerät (auch bekannt als
Polymerdiffusionsschweißgerät, Diffusionsschweißen,
Kupfer-Weichschweißgerät, Kupferbandschweißgerät ), bestehend aus

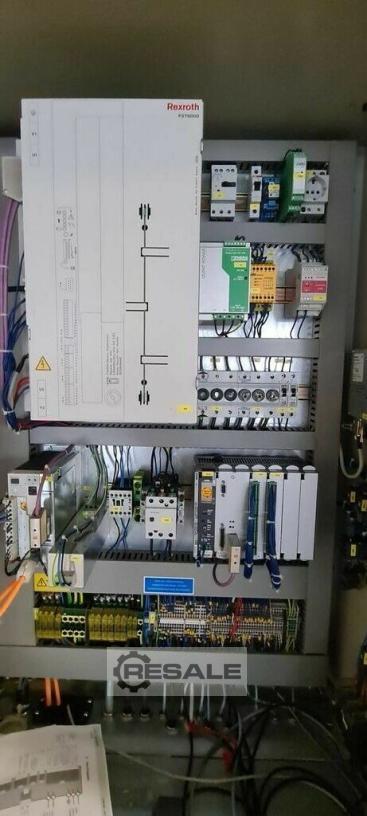

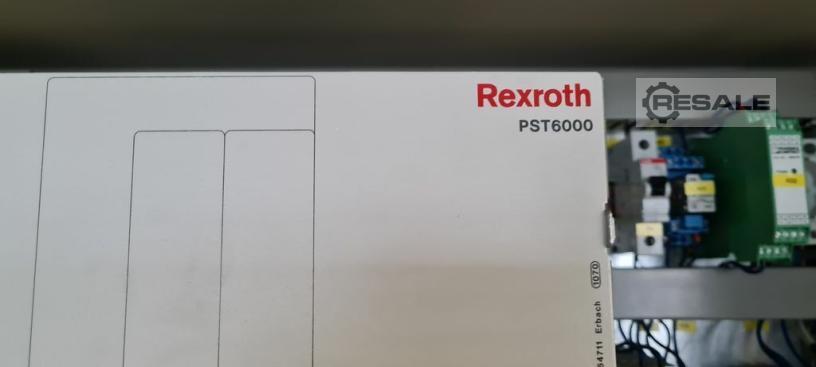

Hauptmaschine und Steuerung, "SPS-Steuerung,

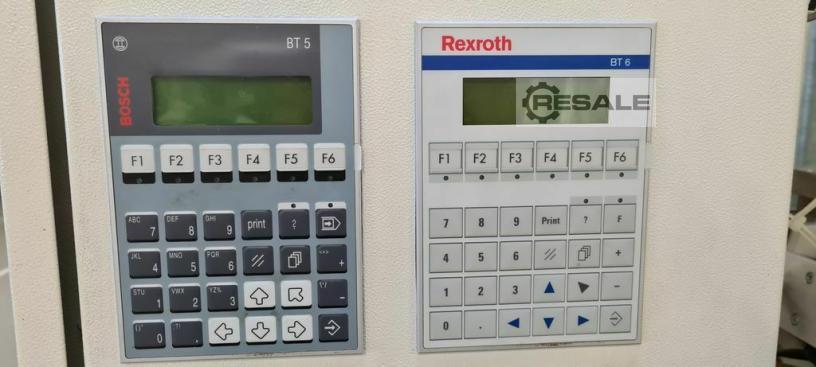

Touchscreen-Bedienung".

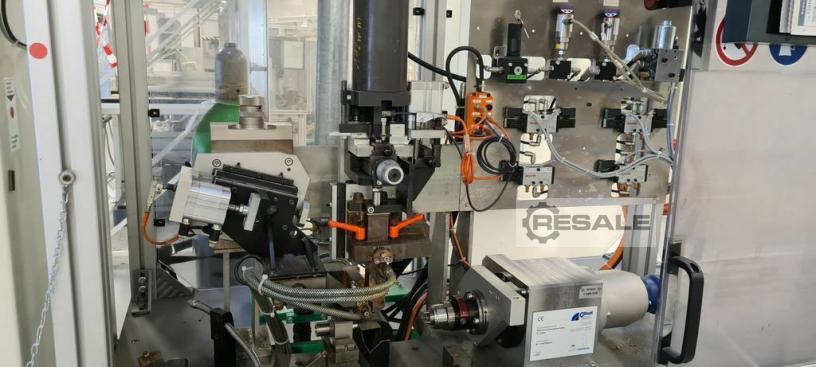

Ablaufbeschreibung
Werkstückträger lauft in die Station ein und wird ausgehoben.
Der Ausrichtgreifer nimmt den Anker vom WT und richtet ihn nach der
Schweißposition aus.
Der Beladegreifer übernimmt den Anker und setzt ihn in das
Schweißfutter ein.
Das Schweißfutter fährt mit Anker in die Schweißposition.
Kontaktierung und Schweißzylinder fahren zusammen und erste
Schweißung lauft ab.
Dieser Vorgang wiederholt sich insgesamt bis der Anker fertig
geschweißt ist.
Das Schweißfutter fährt mit Anker in die Ubergabeposition und der
Endladegreifer übernimmt den Anker und setzt ihn auf den ausgehobenen
WT.
Der Werkstückträger wird abgesenkt.
Werkstückträger mit I0-Ankern laufen auf dem Bandssytem weiter,
NIO-Anker werden zum Entnahmeband gefordert.
An einer Schweißmaschine werden die I0-Anker mit einer Stempelstation
an der Stirnseite der Kommutatoren mit einer Farbmarkierung versehen
um an der
Schlußprüfung zu erkennen von welcher Schweißmaschine der Anker
gefertigt wurde.
Technische Daten:
Diffusionsschweißmaschine

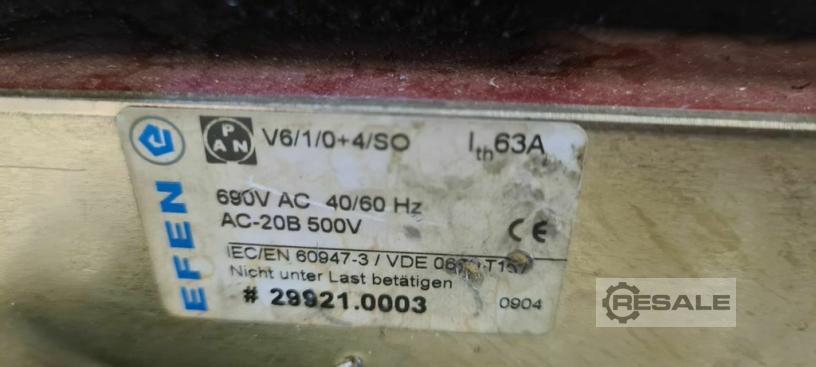

Energiedaten:
Frequenz: 50 Hz
Nennleistung: ca. 11 kW
Betriebsspannug: 400 V / 3P

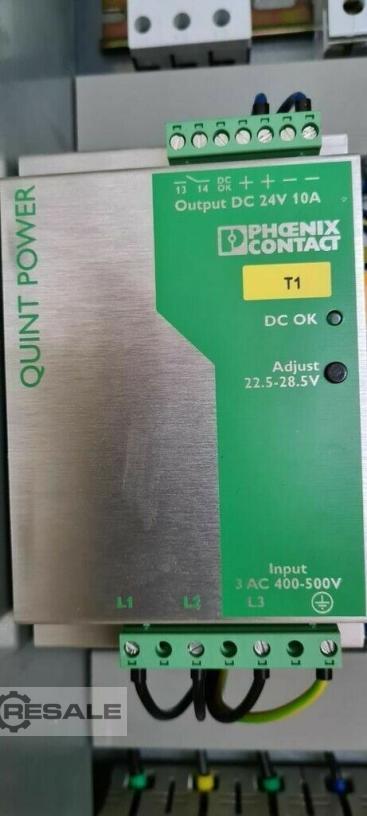

Steuerspannung: 24 V
Nennstrom: 20 A
Vorsicherung: 35A
Wasser: Zulauf 4 bar, 15-23 °C ca. 25 l / min
Druckluft, ölfrei: mind.5 bar
Temperatur: 1000 °C an den Wolframelektroden
Maschinenabmessungen ohne Schaltschrank
Tiefe: 1800 mm
Breite: 3100 mm
Höhe: 2700 mm
Gewicht: 3000 kg
Baujahr 2016
