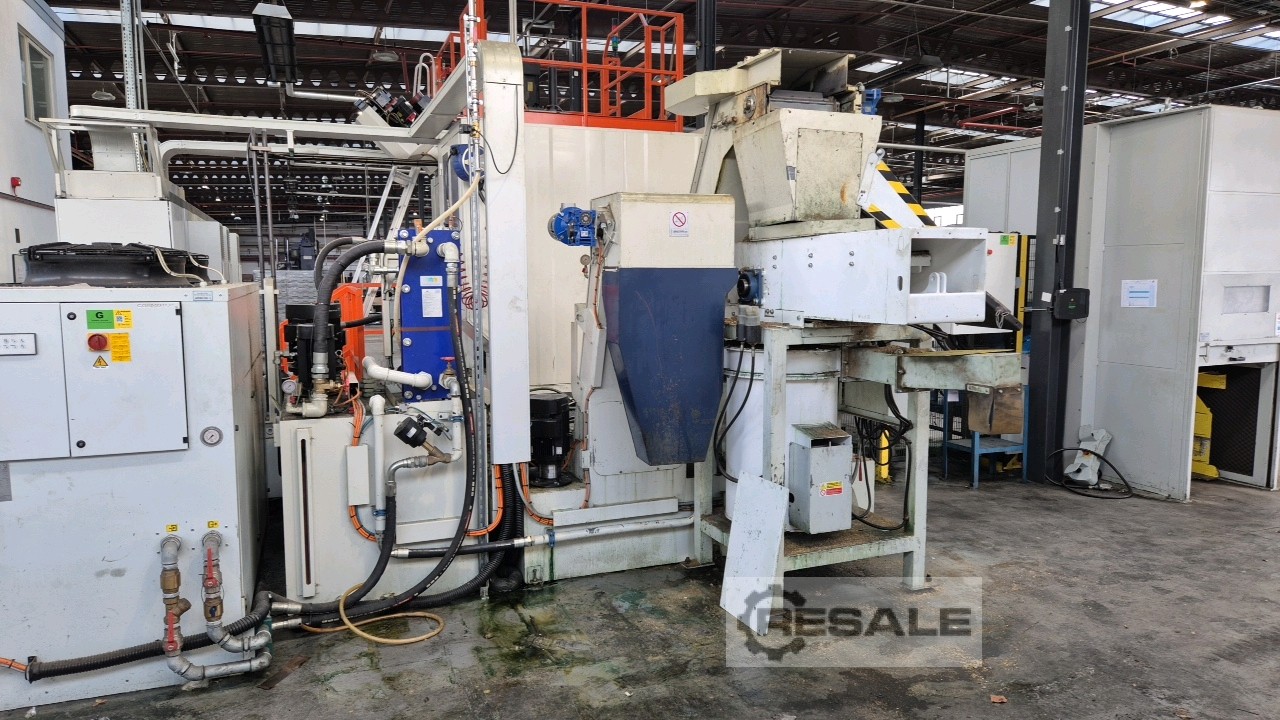

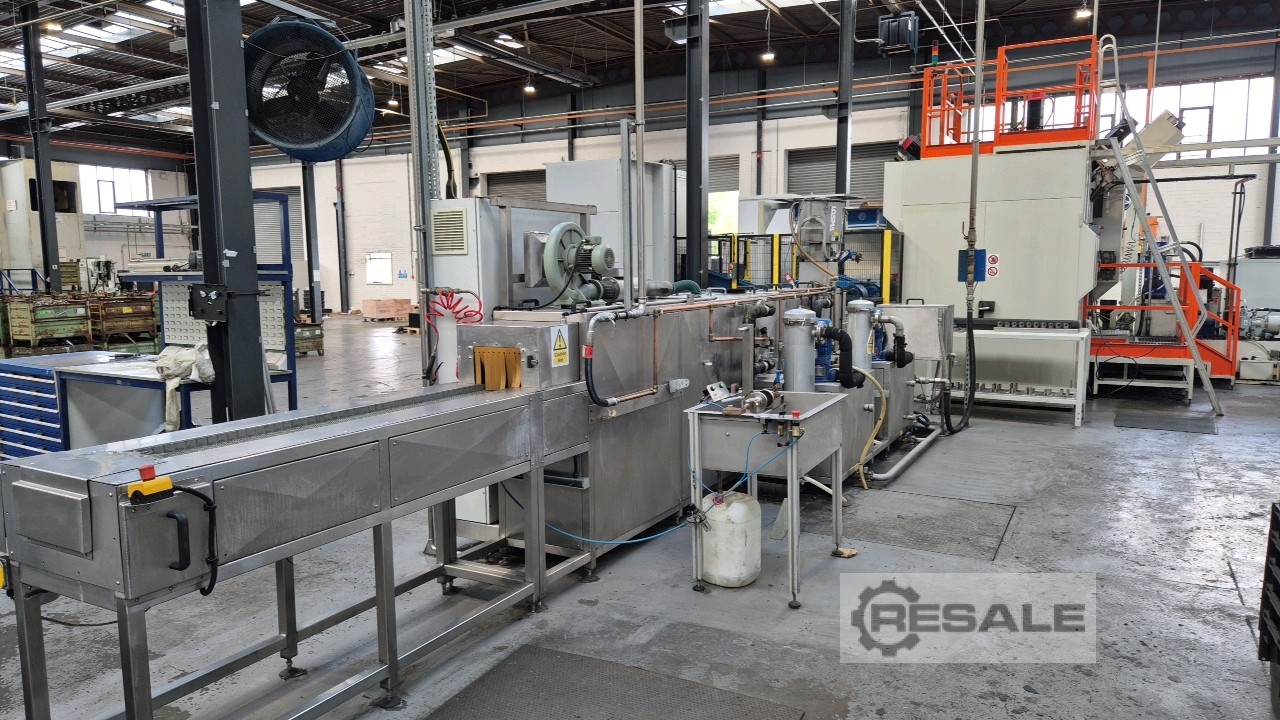

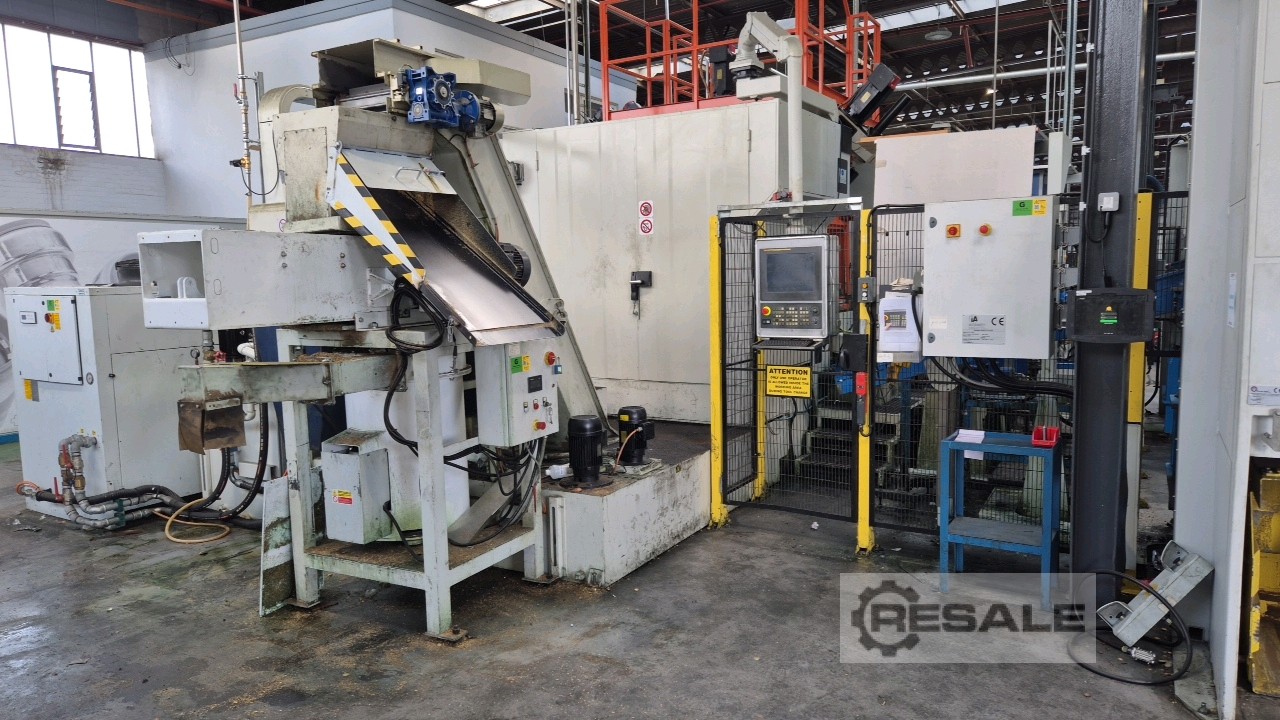

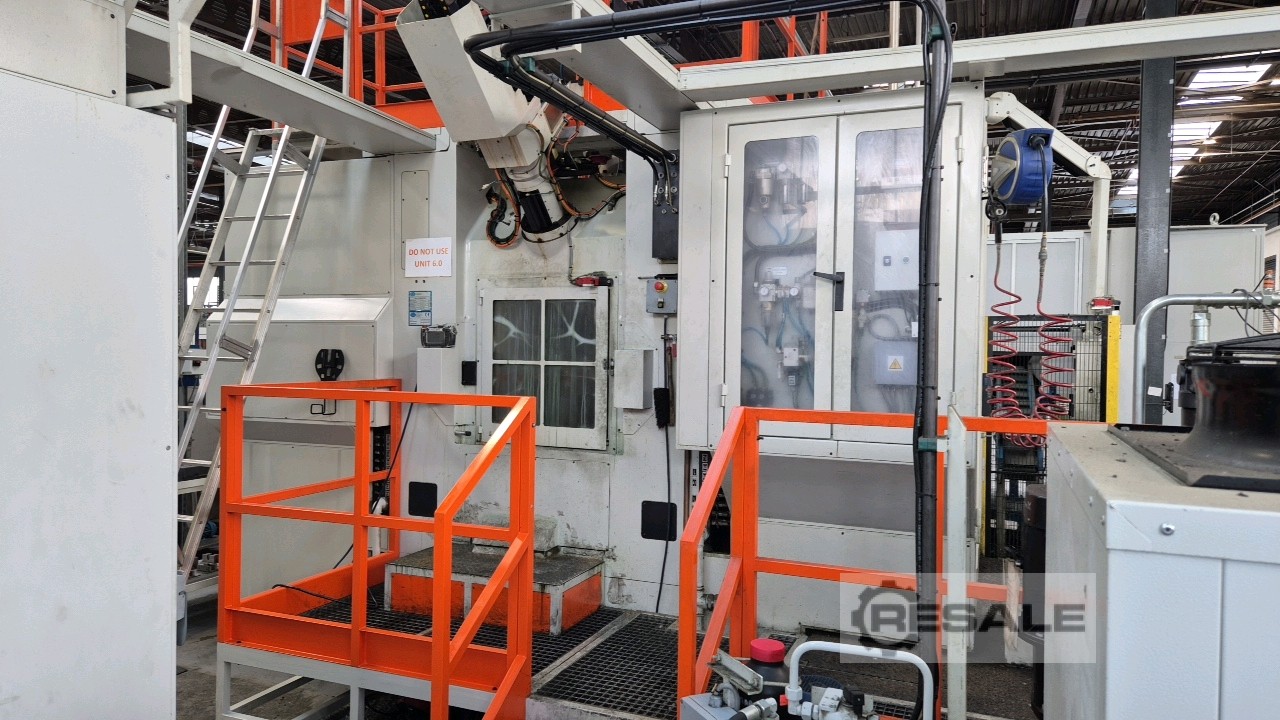

BTB TRO 8S 14U ISO 40 CNEL Transfermaschine (2017)
Grundinformationen:
Hersteller: BTB Transfer SPA, Italien
Seriennummer: BB 881-2017
Baujahr: 2017
Masse: 23.000 kg (23 Tonnen)
Maschinenanalyse:
Eine hochpräzise Rotationstransfermaschine
Eine spezialisierte Art automatisierter Fertigungsausrüstung, die
für die Massenproduktion verwendet wird.
Mehrstations-automatisierte Produktion
Komplexe Bauteilverarbeitung mit mehreren Operationen
Technische Spezifikationen
Stationen: 8 Bearbeitungsstationen
Einheiten: 14 Bearbeitungseinheiten
Regelungssystem: CNC-gesteuert (wahrscheinlich Siemens oder Fanuc)
Werkzeugschnittstelle: ISO-Standard, der die Kompatibilität mit
verschiedenen Werkzeugen erleichtert
Bearbeitungsfähigkeiten: Gleichzeitige Mehrachsen-Operationen,
einschließlich Bohren, Fräsen, Gewindeschneiden und Drehen
Werkstückhandhabung: Automatisierte Be- und Entladesysteme
Kühlmittelsystem: Integrierte Hochdruckkühlmittelzufuhr
ISO 40 Werkzeug-Taper – ein standardisiertes Spindel-Kegelsystem
CNEL: Zeigt an, dass die Maschine spezifische europäische
Lärmemissionsstandards erfüllt
Betriebsmerkmale
Präzision: Hohe Wiederholbarkeit und Genauigkeit bei Komponenten mit
engen Toleranzen
Effizienz: Für den kontinuierlichen Betrieb mit minimaler Ausfallzeit
konzipiert
Flexibilität: Fähig, eine Vielzahl von Bauteilgeometrien und
-größen zu handhaben.
Wartung: Ausgestattet mit Diagnosesystemen für prädiktive Wartung
Hebe-/Handhabungsausrüstung:
Castelletto Uzzone ERI-2000
Modell: ERI-2000
Seriennummer: 1257
Jahr: 2017
Leistung: 2,2 kW
Kapazität: 2000 kg (2 Tonnen)
Robotersystem:
Autoazione Industriali, Typ: R.C.S.T./C.VIS.;
Systemdetails:
Hersteller: Automazione Industriali (italienisches
Automatisierungsunternehmen)
Jahr: 2017
Typ: R.C.S.T./C.VIS. (wahrscheinlich Robot Control System mit Computer
Vision)
Roboter: Zwei MH24-Einheiten von Yaskawa Motoman:
Yaskawa Motoman MH24 Spezifikationen:
Wichtige Leistungsdaten:
Nutzlast: 24 kg
Reichweite: 1.717 mm
Wiederholgenauigkeit: ±0,08 mm
Achsen: 6-Achsen-Gelenkarm
Gewicht: Ungefähr 540 kg pro Roboter
Controller: DX200 oder NX100 (je nach Konfiguration)
Technische Spezifikationen:
Höchstgeschwindigkeit:
J1 (S-Achse): 170°/s
J2 (L-Achse): 170°/s
J3 (U-Achse): 175°/s
Arbeitshülle: Sphärische Reichweite von 1.717 mm
Montage: Boden-, Decken- oder Winkelmontageoptionen
Schutzbewertung: IP67 (Handgelenk), IP54 (Arm)
Systemintegration (R.C.S.T./C.VIS.):
Computer Vision System – Für die Teilerkennung und
-positionierung
Duale Roboterkoordination – Synchronisierte Betriebsfähigkeit
Fortschrittliches Steuerungssystem – Integriert mit Visionsfeedback
