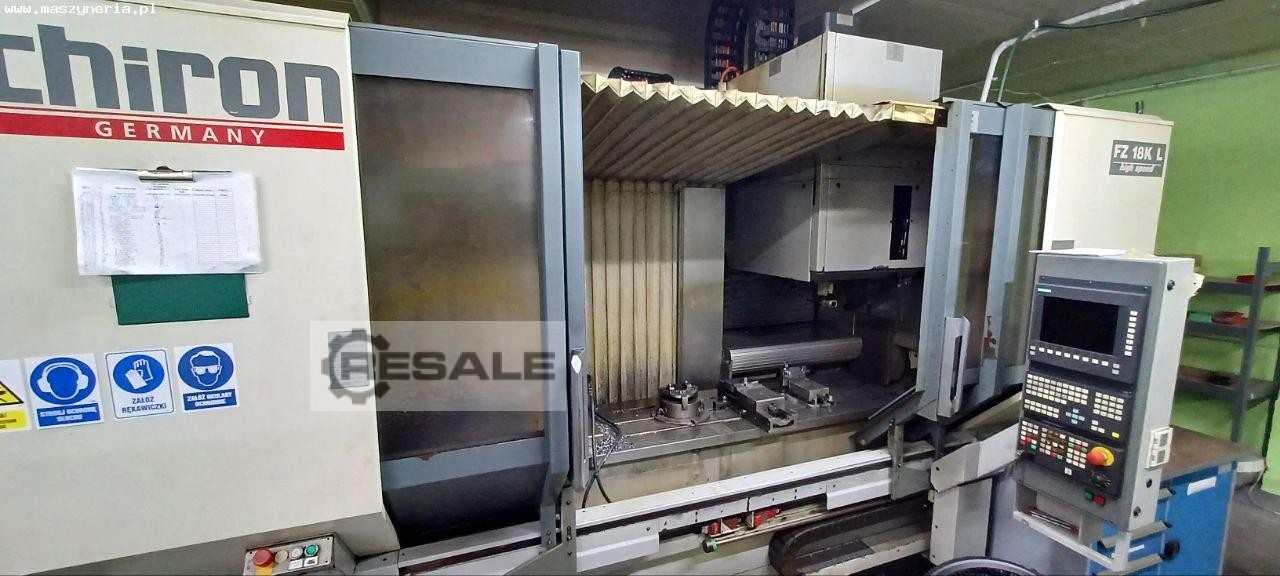

CNC Vertikal Bearbeitungszentrum CHIRON FZ 18 KL wurde im Jahr 2000 in
Deutschland von der CHIRON Werke GmbH & Co. KG gebaut. Die Maschine
wird für die präzise, mehrachsige Bearbeitung von Werkstücken mit
komplexen Geometrien eingesetzt. Für diese Aufgabe wurde der

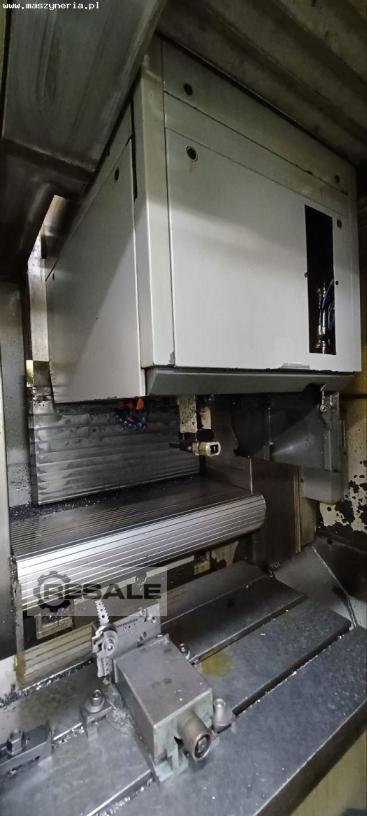

Arbeitsraum mit zuverlässigen Komponenten ausgestattet, unter anderem
mit einer hydraulisch gespannten Spindel und einem 40-fachen
Werkzeugmagazin. Um eine exzellente Bewegungsdynamik zu
gewährleisten, werden zudem alle Linearachsen (X,Y,Z) von einem
Hochleistungs-Servomotor mit HFUC 50-100 Oberschwingungsgetriebe
angetrieben. Das CNC Bearbeitungszentrum CHIRON FZ 18K L HIGH SPEED
wird mit einer umfangreichen Ausstattung angeboten, darunter z.B. eine
4. Achse, die vollständig in die numerische Steuerung integriert ist
und über M-Codes gesteuert wird. Das Gesamtgewicht der Maschine
beträgt 10000 kg.
Technische Daten des Fräszentrums CHIRON FZ 18 KL
- Vorschub in den Achsen X/Y/Z: 2000/520/630 mm
- maximale Spindeldrehzahl: 10500 U/min

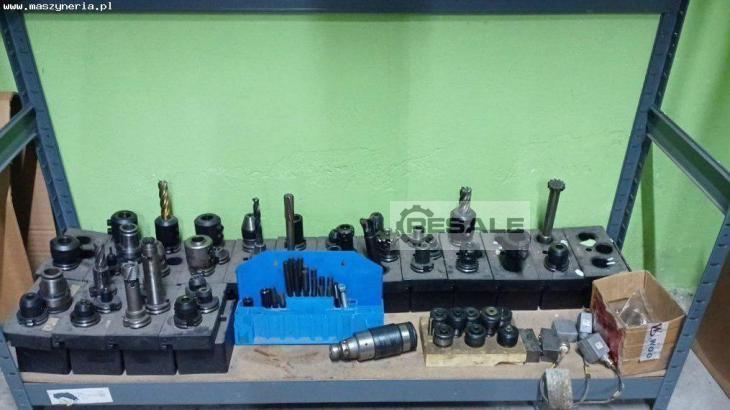

- Werkzeugaufnahme: SK 40
- Leistungsaufnahme: 15-35 kW
- Spannungsversorgung: 3x 400 V
- Abmessungen (L x B x H): 4500 x 3210 x 3585 mm
- Gewicht der Maschine CHIRON FZ 18 KL: 10000 kg
Ausstattung der CNC-Fräsmaschine CHIRON

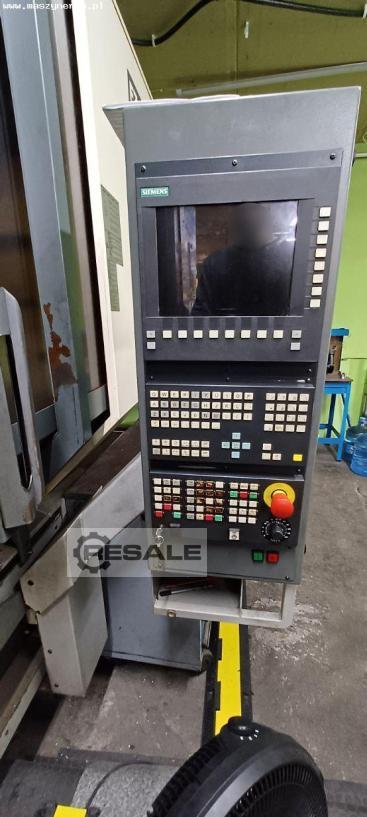

- CNC-Steuerung: SIEMENS SINUMERIK 840D

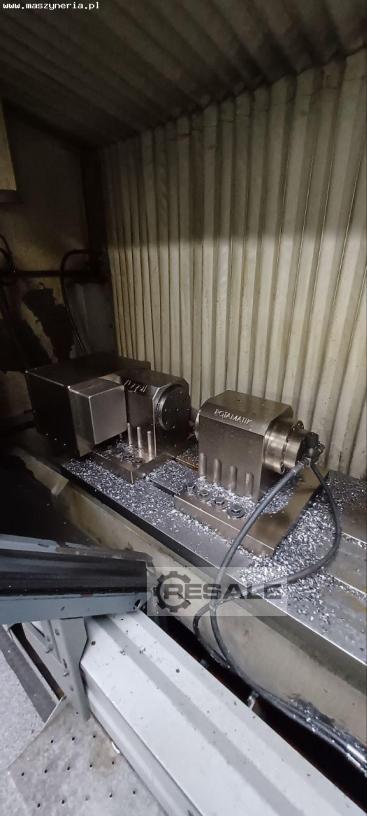

- 4. Achse: MAGERL ROTAMATIK 150

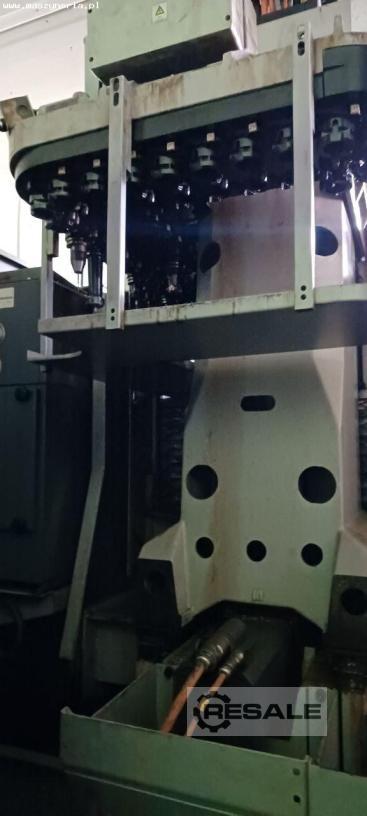

- Werkzeugmagazin mit 40 Plätzen
- Späneförderer
- Servomotor mit HFUC 50-100 Oberschwingungsgetriebe
