Standort: Deutschland, Baden-Württemberg Südwest
Zustand: Gebraucht
Hersteller: Chiron
Modell: Chiron MILL 6000 high speed mit NC-Schwenkkopf
Baujahr: 2004
Betriebsstunden: 77374
Vertikales CNC-Fertigungszentrum
Chiron MILL 6000 high speed mit NC-Schwenkkopf
Baujahr 2004, große Grundüberholung 2013
Die Maschine wurde 2013 vom Hersteller Chiron grundüberholt.
Betriebsstunden ca. 80.374 h
Spindeltausch März 2021 Spindelstunden ca. 8.000 h
Wartung wurde im Januar 2024 durchgeführt
Technische Daten:
Siemens 840D (PCU50, NCU572.4)
NC-Schwenkkopf
Paket high speed:
Motorspindel D 12.000 U/min., 140 Nm
Verfahrwege X 6.000mm / Y 630mm / Z 550mm
Eilgang in X / Y / Z 60 m/min.
Span-zu-Span-Zeit 3,0 sek. (3,3 sek. DIN) vertikal und 4,7 sek. (5,0
sek. DIN) horizontal
Produktionspaket:
Kratzbandförderer, Auswurfhöhe 1.050 mm
IKZ-Vorbereitung

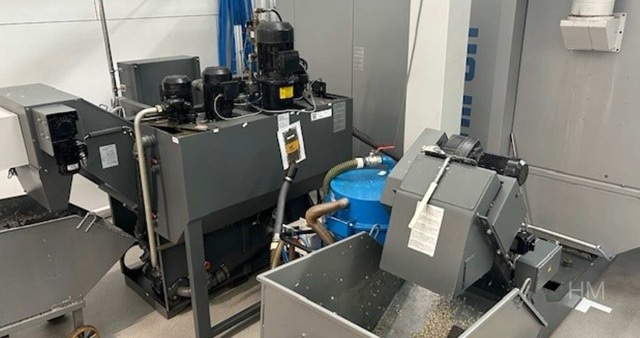

Vakuumrotationsfilter KNOLL VRF250 (Stahl, Guss, Alu, Kunststoff,
Messing)
Hochdruck 70 bar mit HD-Pumpe und Varioventil
Automatische Beladetüren
Mittentrennwand für Pendelbearbeitung
92 Werkzeugplätze HSK-A63 (Hintergrundmagazin)
5-Achsfräspaket
Blasluft
Werkzeugstandzeitüberwachung
zusätzl. V24 RS232 im Schaltschrank
BDE/MDE-Schnittstelle (Zustände: Maschine an, Maschine läuft,
Stückzähler)
Marposs (Brankamp) Kollisionsüberwachung CMS100
3D-Maschinenmodell zur kinematischen Simulation im
CAM-Programmiersystem
Hydraulikaggregat 210 bar, 2 Spannkreise, separater Systemspanndruck
je Pendelfeld,
Spanndruckkontrolle
Linearspannsystem KOHN
8 Stück Hydraulik-Spannstock KOHN Multi 2000 MFS 125/680 HD
zweiteiliger Trittrost für Bediener über die gesamte Bedienbreite
6.000 mm
Maschinenhöhe: ca. 3.000
Gesamtgewicht: ca. 20.000 kg
Die Maschine kann nach Terminvereinbarung Strom besichtigt werden.
Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie
Zwischenverkauf vorbehalten!
Vertical CNC Machining Center
CHIRON MILL 6000 high speed with NC swivel head
Year of manufacture: 2004 - major overhaul by manufacturer CHIRON in
2013
The machine underwent a complete factory overhaul by CHIRON in
2013.
Operating hours: approx. 80,374 h
Spindle replacement: March 2021 - spindle hours: approx. 8,000 h
Last maintenance performed: January 2024
Technical Specifications:
Control: Siemens 840D (PCU50, NCU572.4)
NC swivel head
High-speed package: Motor spindle up to 12,000 rpm, 140 Nm
Travels: X 6,000 mm / Y 630 mm / Z 550 mm
Rapid traverse in X / Y / Z: 60 m/min
Chip-to-chip time: 3.0 sec (3.3 sec DIN) vertical / 4.7 sec (5.0 sec
DIN) horizontal
Production package:
Scraper belt conveyor, discharge height 1,050 mm
Preparation for internal coolant supply (IKZ)
Vacuum rotary filter KNOLL VRF250 (for steel, cast iron, aluminum,
plastic, brass)
High pressure 70 bar with HP pump and variable valve
Automatic loading doors
Central partition for pendulum machining
92 tool positions HSK-A63 (background magazine)
5-axis milling package
Air blast
Tool life monitoring
Additional V24 RS232 interface in electrical cabinet
BDE/MDE interface (machine on, machine running, piece counter)
Marposs (Brankamp) collision monitoring CMS100
3D machine model for kinematic simulation in CAM programming system
Hydraulic unit 210 bar, 2 clamping circuits, separate system clamping
pressure per pendulum field, clamping pressure monitoring
Linear clamping system KOHN
8 hydraulic clamping vises KOHN Multi 2000 MFS 125/680 HD
Two-part operator platform (tread grid) across the full 6,000 mm
operating width
Dimensions and weight:
Machine height: approx. 3,000 mm
Total weight: approx. 20,000 kg
Due to the long X-travel of 6,000 mm (long-bed design), the required
floor space is substantial:
Approximate length (along X-axis): 9-10 m (machine footprint often
~8-9 m, plus operator/maintenance access ~9-10 m total)
Approximate width (along Y-axis): 3-3.5 m (machine body ~2.8-3 m, plus
safety/operating clearance)
The machine can be inspected under power by appointment.
Technical specifications and information are subject to change and
errors, and prior sale is reserved.
