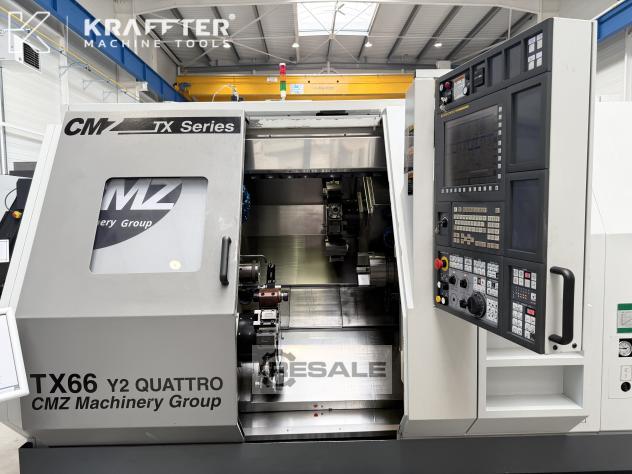

CNC Drehmaschinen CMZ TX66 Y2 Quattro

CNC-Drehmaschine CMZ TX 66 Y2 Quattro

TECHNISCHE MERKMALE:

Jahr: 2010

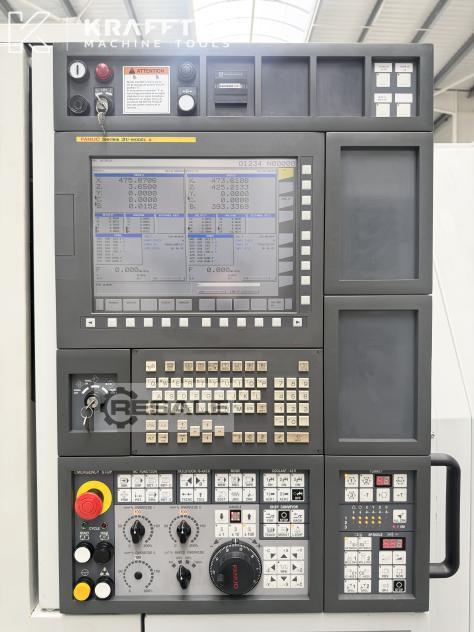

NC-Typ: FANUC 31i - MODELL A
Abstand zwischen den Dornen: 639 [mm]
Maximaler Durchmesser bearbeitbar: 255 [mm]
Zulässiger Durchmesser über dem Schlitten: 270 [mm]
Hub der Z1-Achse: 500 [mm]
Hub der X1-Achse: 190 [mm]
Verfahrweg der Y1-Achse: +/- 40 [mm]
Hub der Z2-Achse: 500 [mm]
X2 Achshub: 190 [mm]
Hub der Y2-Achse: +/- 40 [mm]
Schnelle Vorschubgeschwindigkeit der X-Achse: 16000 [mm/min]
Schnelle Vorschubgeschwindigkeit der Z-Achse: 20000 [mm/min]
Schnelle Vorschubgeschwindigkeit der Y-Achse: 12000 [mm/min]
Beschleunigung der Achsverschiebung: 1g
Spindelnase: ASA 8 Zoll A2
Maximaler Durchmesser in der Stange: 66 [mm]
Spindelbohrung: 77 [mm]
Maximale Drehzahl Spindel: 4000 [U/min]
Spindelleistung: 15 [kW]
Drehmoment der Spindel: 136 [Nm]
Gegenspindelnase: ASA 6 Zoll A2
Maximaler Durchmesser in der Gegenspindelstange: 52 [mm]
Durchmesser der Gegenspindelbohrung: 61 [mm]
Hub der Gegenspindel: 635 [mm]
Maximale Drehzahl Spindel: 5000 [RPM]
Spindelleistung: 7,5 [kW]
Drehmoment der Spindel: 68 [Nm]

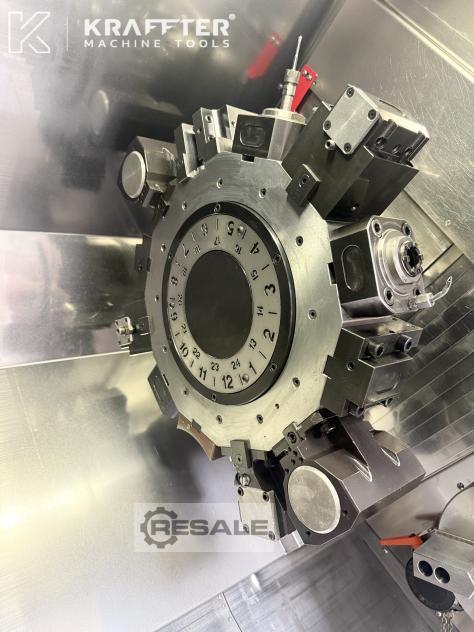

Revolver-Index-Zeit: 0,1 [s/pos]
Anzahl der Stationen
Verkäufer Angebot Nr. resale 90119
