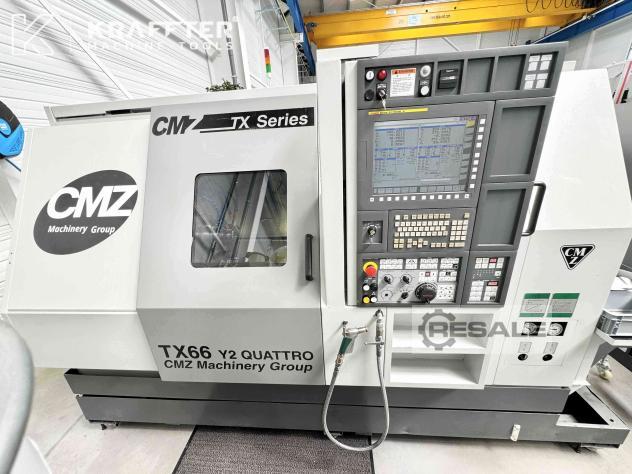

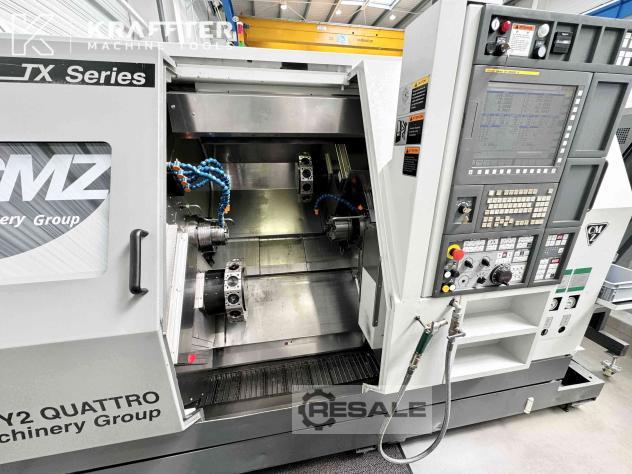

Tour CNC bi-broche / bi-tourelle CMZ TX66 Y2 Quattro
Caractéristiques techniques :
Année : 2012

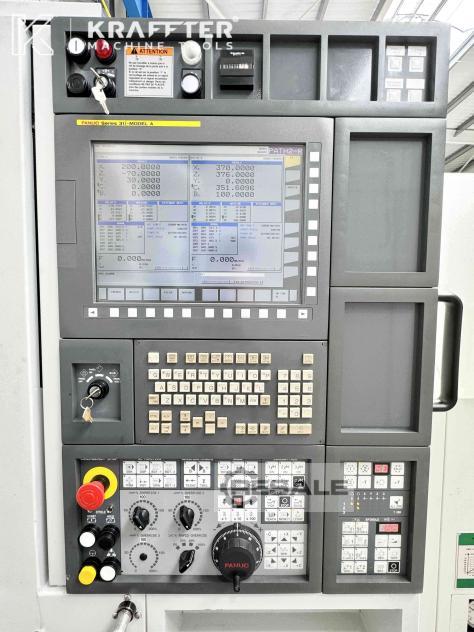

Type de CN : FANUC 31i - MODEL A
Distance entre mandrins : 639 [mm]
Diamètre maxi. usinable : 255 [mm]
Diamètre admissible au-dessus du chariot : 270 [mm]
Course axe Z1 : 500 [mm]
Course axe X1 : 190 [mm]
Course axe Y1 +/- : 40 [mm]
Course axe Z2 : 500 [mm]
Course axe X2 : 190 [mm]
Course axe Y2 +/- : 40 [mm]
Vitesse avances rapides axe X : 16000 [mm/min]
Vitesse avances rapides axe Z : 20000 [mm/min]
Vitesse avances rapides axe Y : 12000 [mm/min]
Accélération déplacement des axes : 1g
Nez de broche : ASA 8" A2
Diamètre maxi. en barre : 66 [mm]
Diamètre de passage en broche : 77 [mm]
Vitesse maxi. Broche : 4000 [tr/min]
Puissance broche : 15 [kW]
Couple broche : 136 [Nm]
Nez de contre-broche : ASA 6" A2
Diamètre maxi. en barre contre-broche : 52 [mm]
Diamètre de passage contre-broche : 61 [mm]
Course contre-broche : 635 [mm]
Vitesse maxi. contre-broche : 5000 [tr/min]
Cjbn Uowu D R Asa H Rword
Puissance contre-broche : 7.5 [kW]
Couple contre-broche : 68 [Nm]
Temps d'indexation tourelle : 0.1 [s/pos]
Nombre de postes - Tourelle 1 : 12
Nombre de postes motorisés - Tourelle 1 : 12
Vitesse maxi. outils tournants - Tourelle 1 : 6000 [tr/min]
Nombre de postes - Tourelle 2 : 12
Nombre de postes motorisés - Tourelle 2 : 12
Vitesse maxi. outils tournants - Tourelle 2 : 6000 [tr/min]
Puissance outils tournants : 18 [kW]
Puissance installée : 65 [kVA]
Tension d'alimentation : 400 [V]
Poids : 9600 [Kg]
ÉQUIPEMENTS INCLUS :
- Convoyeur à copeaux
- Interface embarreur
- Pompe haute pression
- Palpeur outil RENISHAW RP3
- Récupérateur de pièces
- Ejecteur de pièces pneumatiques
- 3 porte-outils tournant axiaux
- 1 porte-outil tournant radial
- 12 porte-outils fixes
- Mandrin à pinces HAINBUCH (pour pinces SK65BZI)

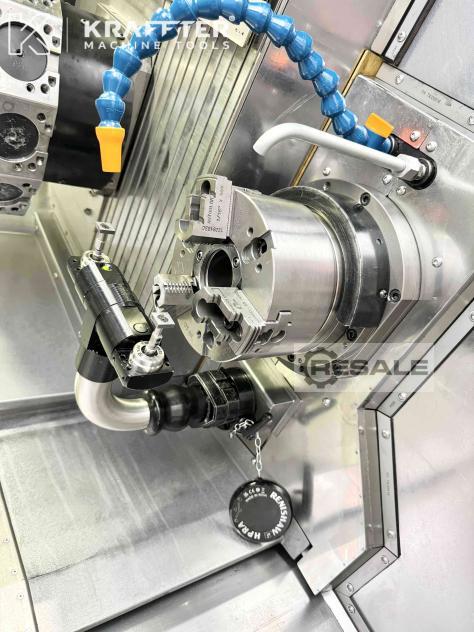

- Mandrin 3 mors concentriques SMW AUTOBLOK 175 BB
- Documentation technique CMZ
Machine visible sous tension pour essais en nos locaux, sur RDV.
Prix HT sur demande, chargement sur camion inclus.
Possibilité d’expédition dans toute la France ainsi qu’à
l'international.
Plus de photos et détails sur demande.
Descriptif technique à titre indicatif, sans engagement de notre
part.

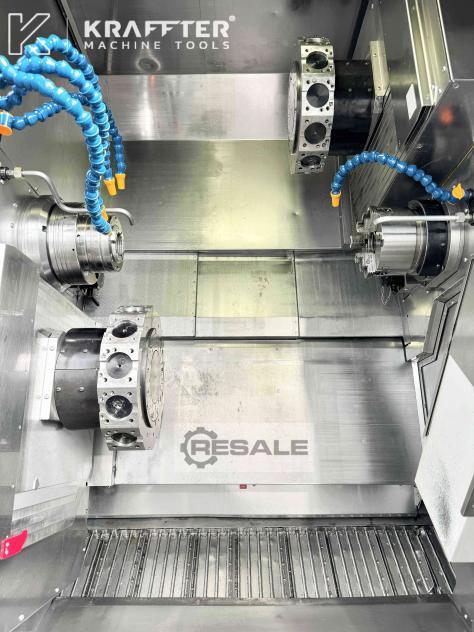

Le CMZ TX66 Y2 Quattro est un tour CNC bi-broche / bi-tourelle de
très haute performance, conçu pour l'usinage de précision et la
production en série. Ce modèle se distingue par ses deux tourelles
motorisées et ses 2 axes Y, permettant d'effectuer des opérations
simultanées sur plusieurs axes pour une productivité accrue. Idéal
pour des industries exigeantes telles que l’automobile,
l’aéronautique et la mécanique générale, le CMZ TX66 Y2 offre
une flexibilité exceptionnelle pour l’usinage de pièces
complexes.
Ce tour CNC est comparable à des machines de marques telles que
Biglia, Index, Tsugami, Miyano, Star, DMG Mori, et Tornos. Il offre
une polyvalence optimale pour répondre aux besoins des ateliers
modernes en matière d'usinage de haute précision.
