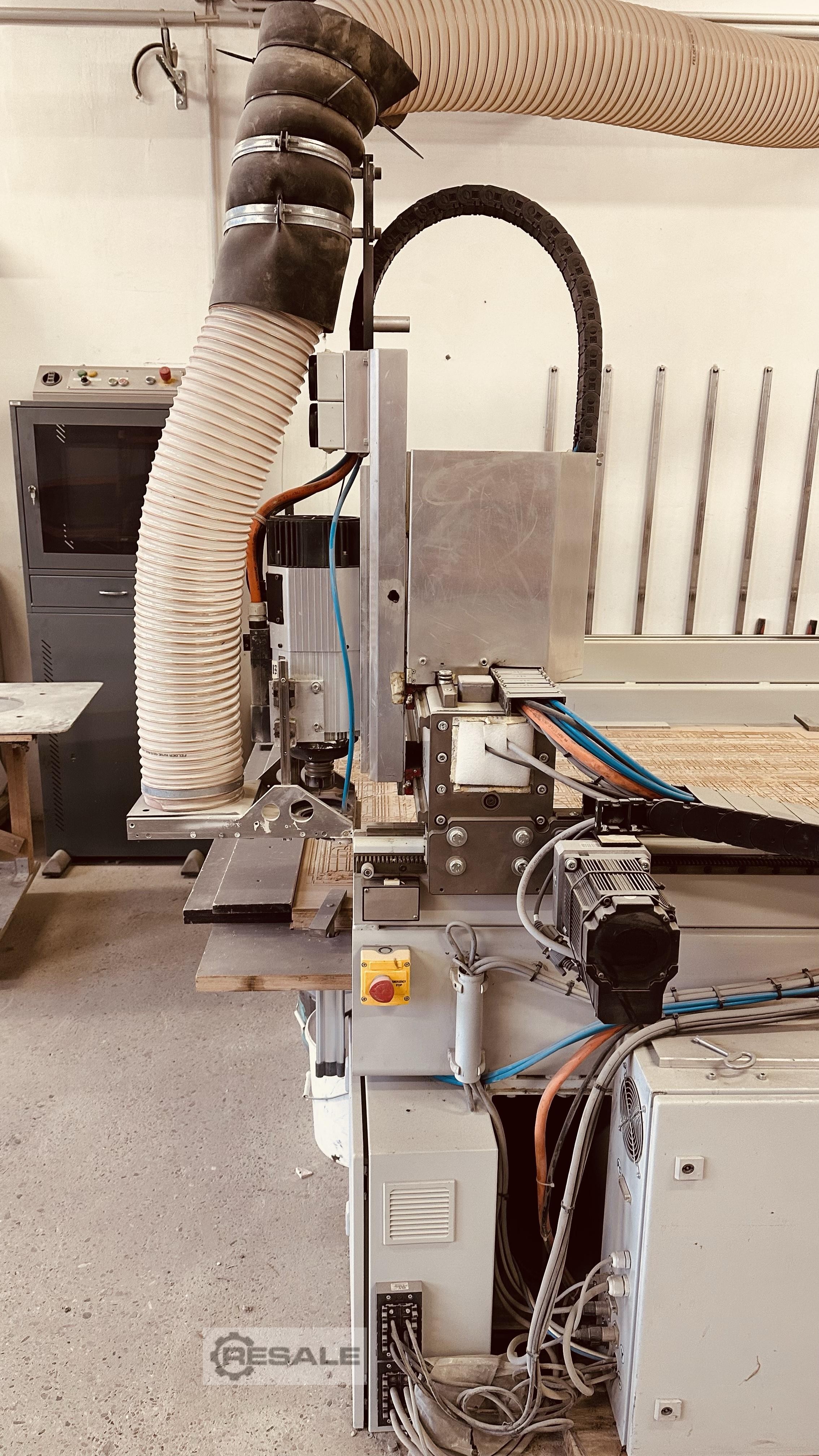

Aus Betriebsaufgabe: Wir verkaufen hier eine CNC Portalfräsmaschine
mit Arbeitsraum von 3200 x 1510 x 300 mm
Sie ist gebraucht, ist aber gut gewartet und läuft gut.
Sie wurde genutzt um Plattenmaterial zu fräsen. Sehr gut z.B. für
Holz, Fassadenplatten oder Eternitzuschnitte.
Sie besitzt 3 Achsen mit Zahnstangenantrieb

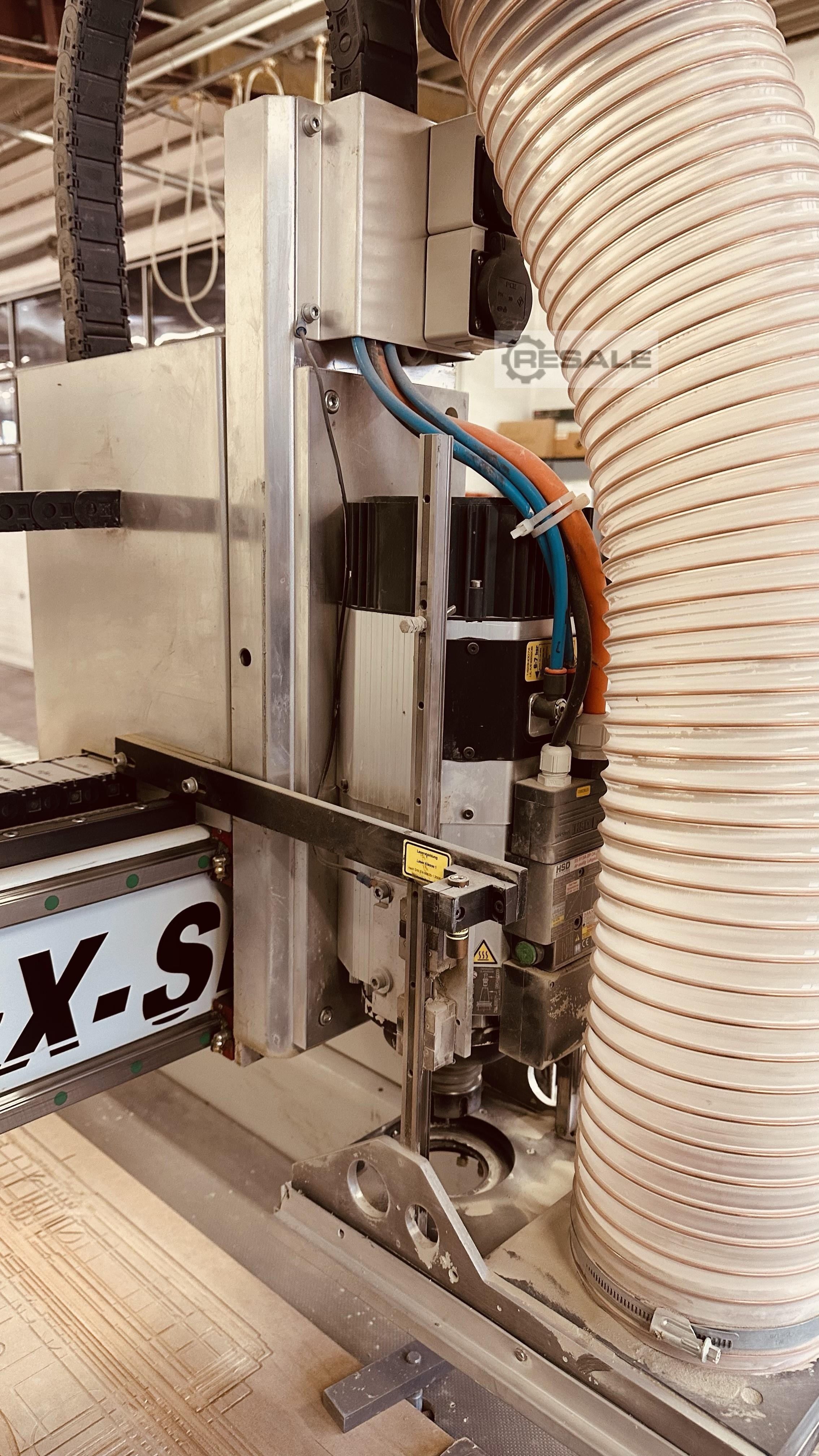

Spindel: Luftgekühlte HF Spindel ES915 3,8 KW S1 4,6 KW S6 60%
Keramik/Stahl Lager
Mit ISO30 Spannzangen (Liefern wir mit)
ATC von HSD mit Automatischem Werkzeugwechsler
(Druckluftangetrieben)
TOP: Eine komplette Ersatzspindel ist auchdabei, frisch gewartet mit
neuen Lagern!

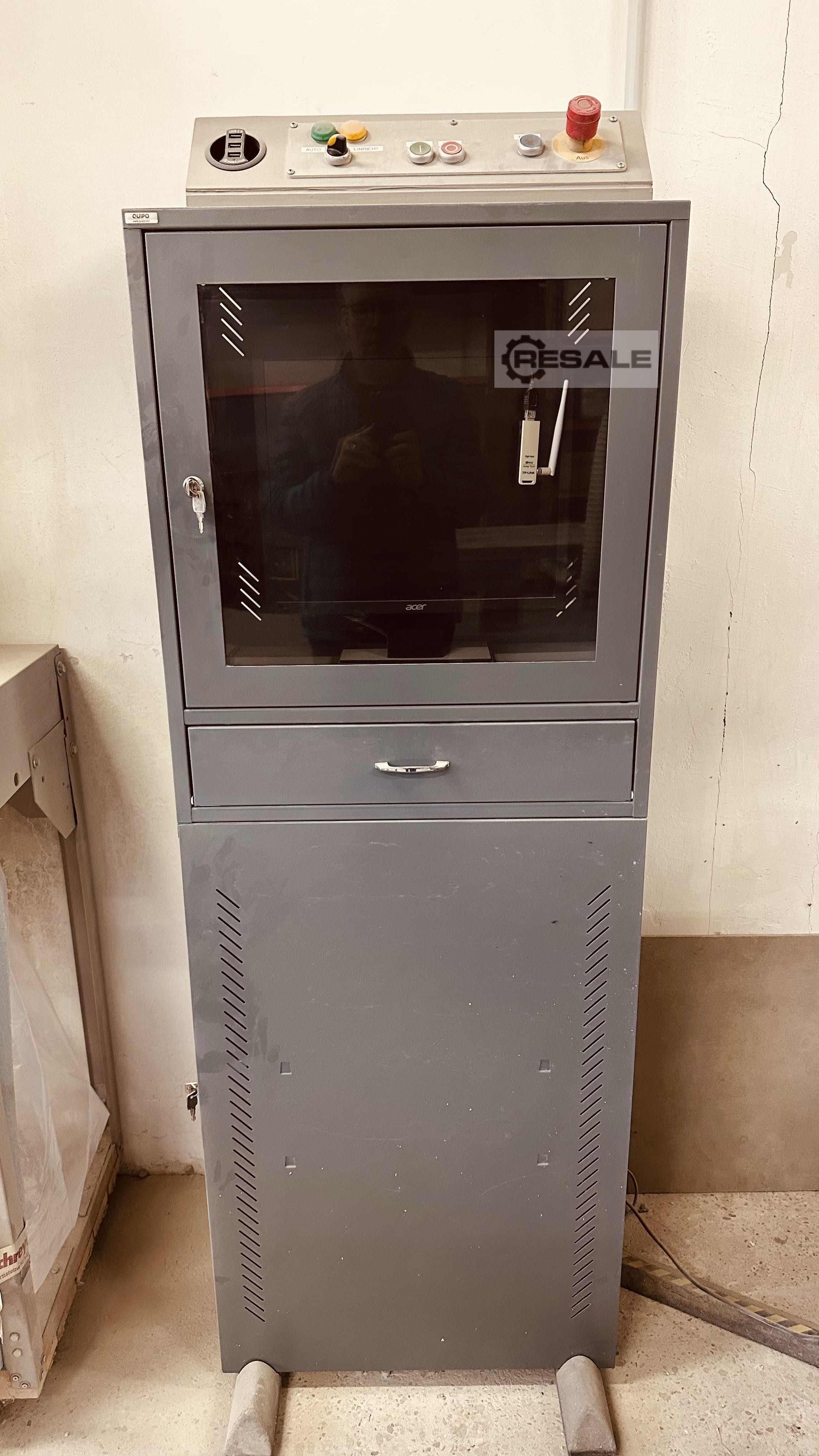

Die Steuerung ist eine Eding Steuerung auf Windows PC, PC ist
inklusive.
Ein Umbau der Y-Achse auf 2 x12 Nm Closed-Loop Steppermotor mit sehr
genauen deutschen Wittenstein Getrieben erfolgte vor 5 Jahren. X-Achse
läuft mit 9 NM Schrittmotor, Z Achse auch, hat auch eine Bremse
eingebaut um die Achse zu halten.
Wichtige und herausragende Konstruktionsmerkmale
Die Anwendungsvielfalt einer RaptorX-SL3200/S15 in
Stahl-Gantry-Bauweise ist durch die in der Höhe verstellbare
Arbeitsfläche (Durchlasshöhe unter Brücke variabel: 150 mm, 300 mm
oder 400 mm (bis ca. 600mm [auf dem Boden befestigt]) und der
Verfahrhöhe von 300 mm in der Z-Achse extrem groß.
Spezifikationen, Maße und Preise
Technische Daten RaptorX-SL3200/S15
Aufspannfläche X -3500 x Y-1510 mm
Verfahrweg X 3200 mm
Verfahrweg Y 1510 mm
Verfahrweg Z 300 mm Standard, optional mit 600 mm lieferbar
Durchlasshöhe Z
(Unterkante Brücke und Fräseraufnahme an der Spindel bis Oberkante
Tischauflageverstrebungen) Variabel : 150 mm / 300 mm / 400 mm / je
nach Befestigung der Tischauflageverstrebungen (optional, Stückpreis
195,00 Euro).
Bei Rohmaterialbefestigung auf dem Boden bis zu 850mm (Achtung!
Eingeschränkter X-Verfahrweg)
Positionierungsgeschwindigkeit X+Y / Z 40.000 mm/min max. (in Verb.
mit KinetiC-NC)
Arbeitsgeschwindigkeit 20.000 mm/min max. / 3D-Fahrten bis zu etwa
10.000 mm/min. (In Abhängigkeit zur Konturform)
Schrittweite X 0,0213 mm
Schrittweite Y + Z 0,0113 mm
Antrieb X / Y / Z Closed-Loop Schrittmotor 12 Nm und Schrittmotor 9
Nm
Getriebeart X / Y / Z Spielarme Präzisions-Planetengetriebe mit 11000
Ncm Abtriebsmoment
Linearführung X / Y / Z Hiwin 20mm / vorgespannt mit je 4 Wagen auf
jeder Achse
Referenzschalter / Endschalter 3 x kontaktlos auf allen Achsen ein
End- / Referenzschalter
Arbeitsbereichsüberwachung / Kollision durch Software /
Kollisionsüberwachung
Steuerung 4-Kanal 4x 10 Ampere gedrosselt / Microschritt 1/10tel-Step/
Relais Spindel/Kühlung
4ter Kanal dient für Drehachsbetrieb oder Tangentialmesser etc.
Stromversorgung Steuerung 4-Kanal 380 Volt / 50 Hz
Gesamtgewicht ca. 1020 kg inkl. 4-Kanal-Steuerung.
Bauweise und Oberfläche: Stahlkonstruktion, komplett
pulverbeschichtet, lichtgrau
