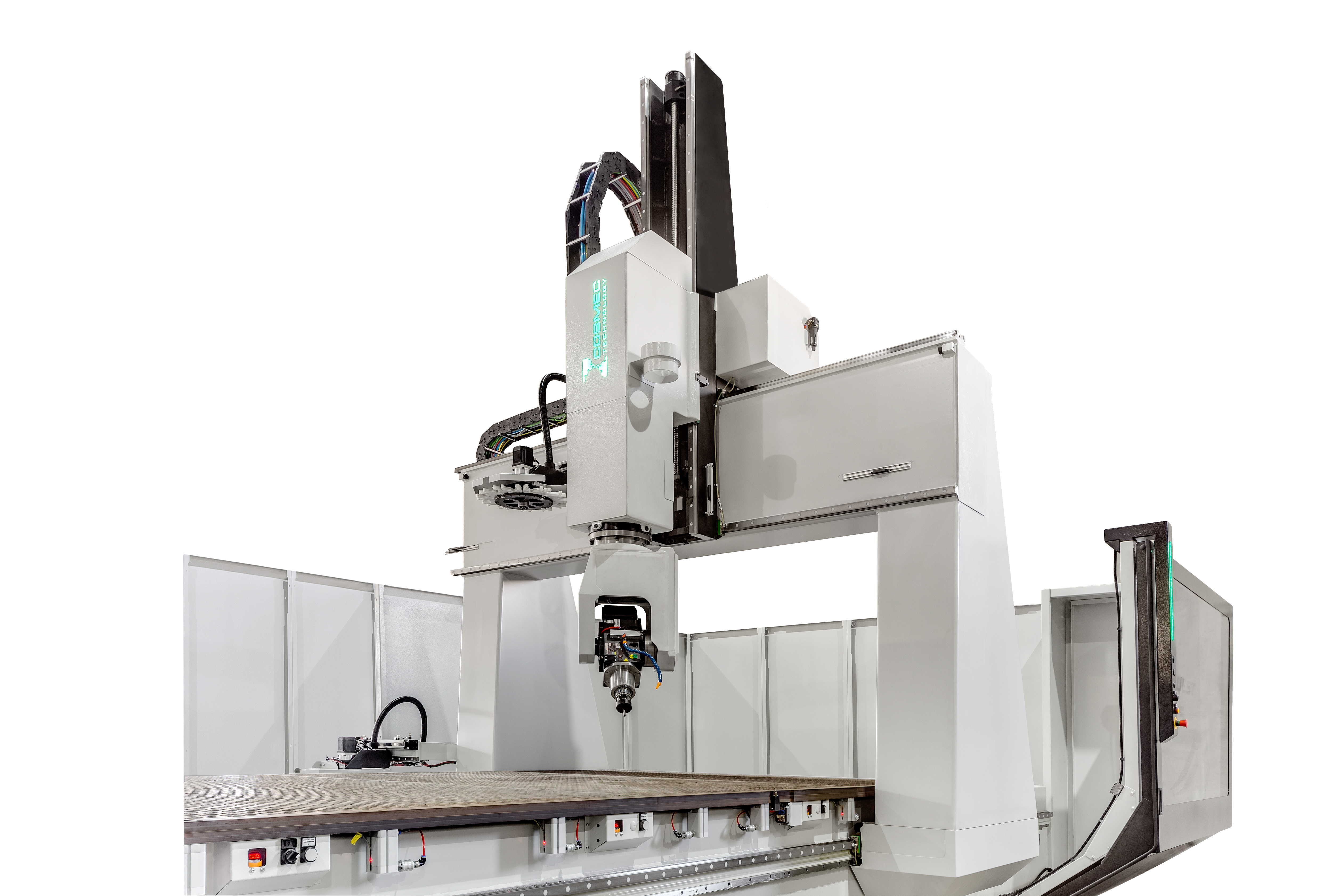

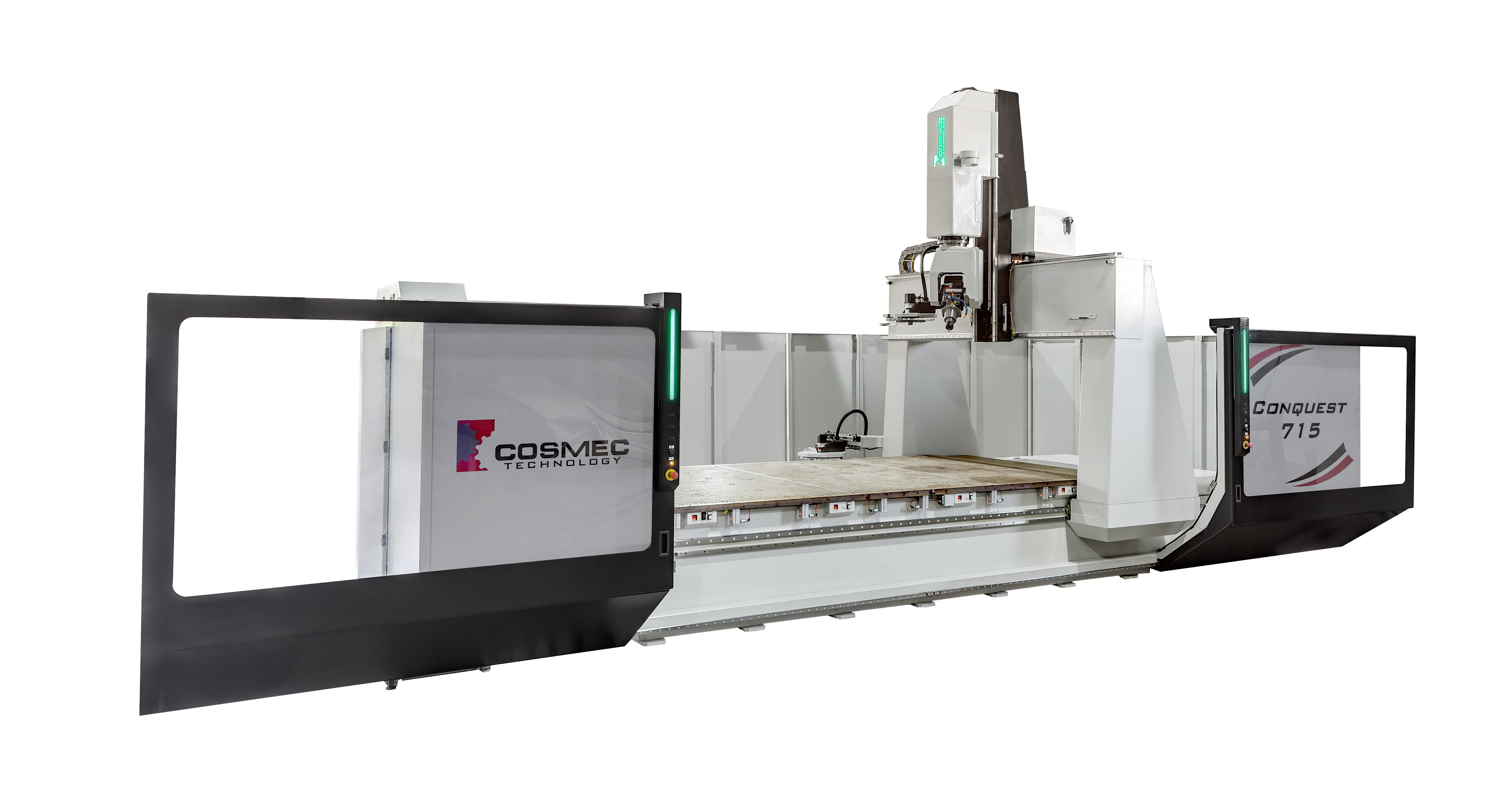

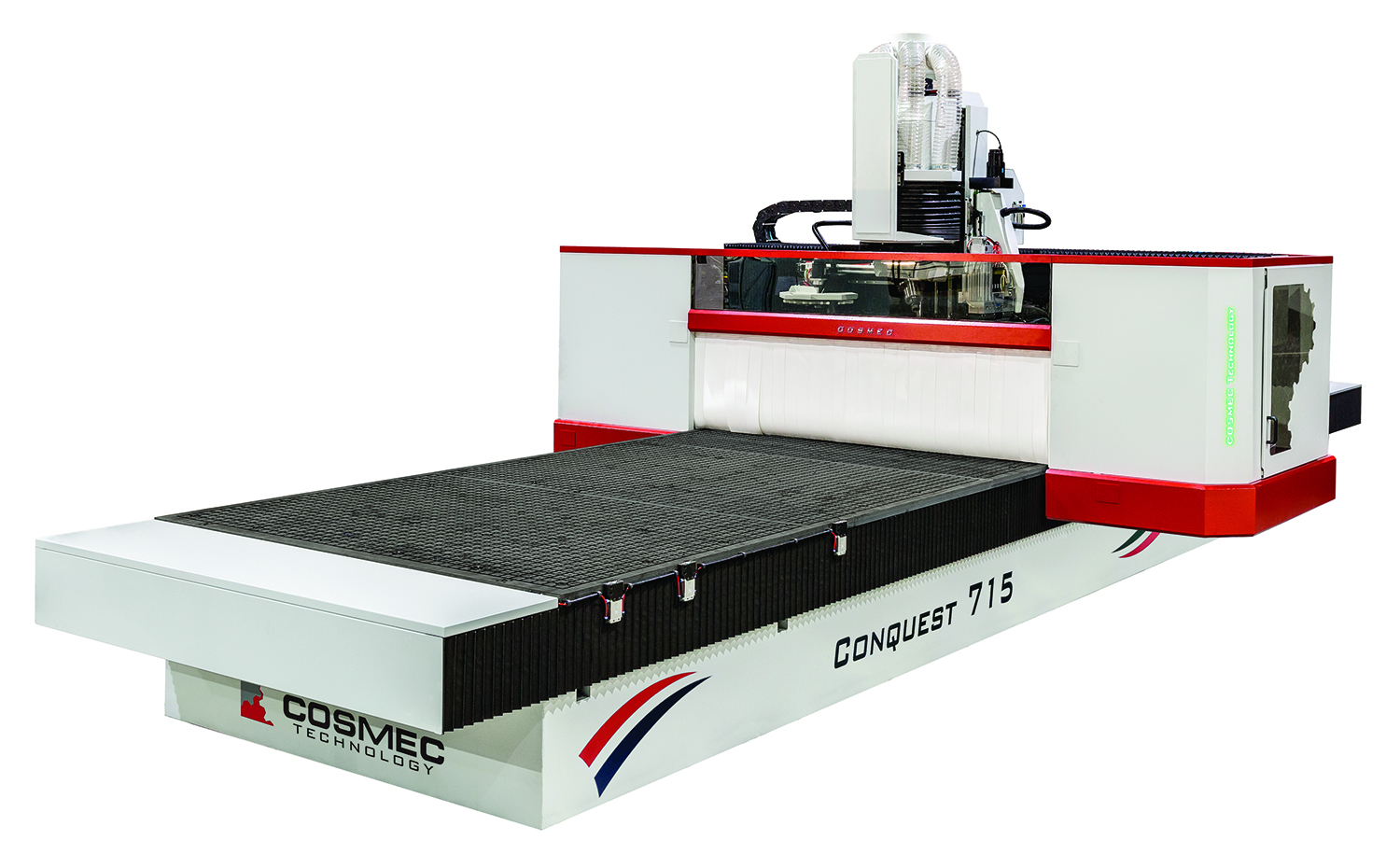

CNC Bearbeitungszentrum mit 5 Achsen
Fabrikat: Cosmec
Typ: Conquest 715
Neumaschine
Konfigurationsbeispiel, andere Ausstattung auf Anfrage erhältlich:
- Hochpräzise CNC - Maschine
- Schnelles und einfaches Setup dank Kamera mit
Passermarkenerkennung
- Ideal für Fräsarbeiten im Bereich Digitaldruck und Werbetechnik
sowie für die Holz- und Kunststoffbranche
Ausstattung und technische Daten:
Gantry-Antriebssystem
5-Achs-Hauptspindel voll interpolierend
Verfahrwege:
- X - Achse 4.850 mm
- Y - Achse 2.630 mm
- Z - Achse 880 mm
Arbeitstisch:
Vakuumrastertischsystem aus Sandwich-Bakelit, bestehend aus:
- 1 Obertischplatte mit Raster 50 mm, auch geeignet zum Aufstecken von
COSMEC Vakuumsaugern (Sauger optional erhältlich)
- 1 Unterplatte mit Rechteckkanälen zur idealen Vakuumverteilung
Abmessungen:
X - Achse 4.210 mm
Y - Achse 2.210 mm
Tisch aufteilbar in 2 Arbeitsfelder
je Feld 3 Werkstückanschläge in X - Richtung, 1 Werkstückanschlag
in
Y- Richtung
2 Stck. Vakuumpumpen je 250 m³/h
Aggregateausrüstung:
- 12 kW Elektrospindel HSK F 63, mit Flüssigkeitkühlung
- Rechts- Linkslauf
- Programmmierbare Drehzahl 500 - 22.000 UpM
- Mit Faltenbalg-Absaughaube, stufenlos NC gesteuert
- Werkzeugwechselmagazin 12 - fach, hinten am Gantryportal in X -
Richtung mitfahrend
Automatische Werkzeuglängenmessystem
- Werkzeug können nach Eingabe in der Werzeugdatenbank automatisch
über einen am Gantryportal montierten Näherungssensor exakt in der
Länge vermessen werde. Die exakte Länge wird dann automatisch in die
Werkzeugdatenbank übernommen.
WERKSTÜCK PER CAM ZENTRIEREN
- mit optischer Kamera, montiert am Bearbeitungssupport
- Die Kamera erkennt auf dem Werkstück aufgedruckt Passermarken und
passt die Fräsdatenaurichtung automatisch an
Sicherheitseinrichtung:
- Platzsparende Einhausung des Bearbeitungsbereiches der
Bearbeitungsgruppen mit seitl. Bumper-Absicherung
- Schutzgitter für den hinteren Maschinenbereich mit seitl.
Zugangstür
Steuerung:
Numerical Control ?OSAI OPEN M? für volle Interpolation in 5 Achsen,
mit Programmiermöglichkeit während des Arbeitsprozesses, mit:
Fräserradiuskompensation
Schraubenförmige 3D Interpolation
Automatische Eckenverzögerung
Geometrische und paraametrische Programmierung
CAD CAM - Programmierungssoftware ASPAN-PROSPEKT
- Der Benutzer zeichnet Produktionswerkstücke schnell und einfach in
der CAD Umgebung
- Des Weiteren kann ASPAN mit einer Vielzahl externer Programme über
die Formate ASC und DXF kommunizieren
- ASPAN besitzt eine eigene Auto-Software-Programmiersprache (APL).
Mit APL können Anwender neue CAD- und CAM-Befehle erstellen, um Ihre
eigenen Produktionsabläufe zu optimieren.
Optional:
- POSTPROZESSOR 5 - Achs für ALPACAM
