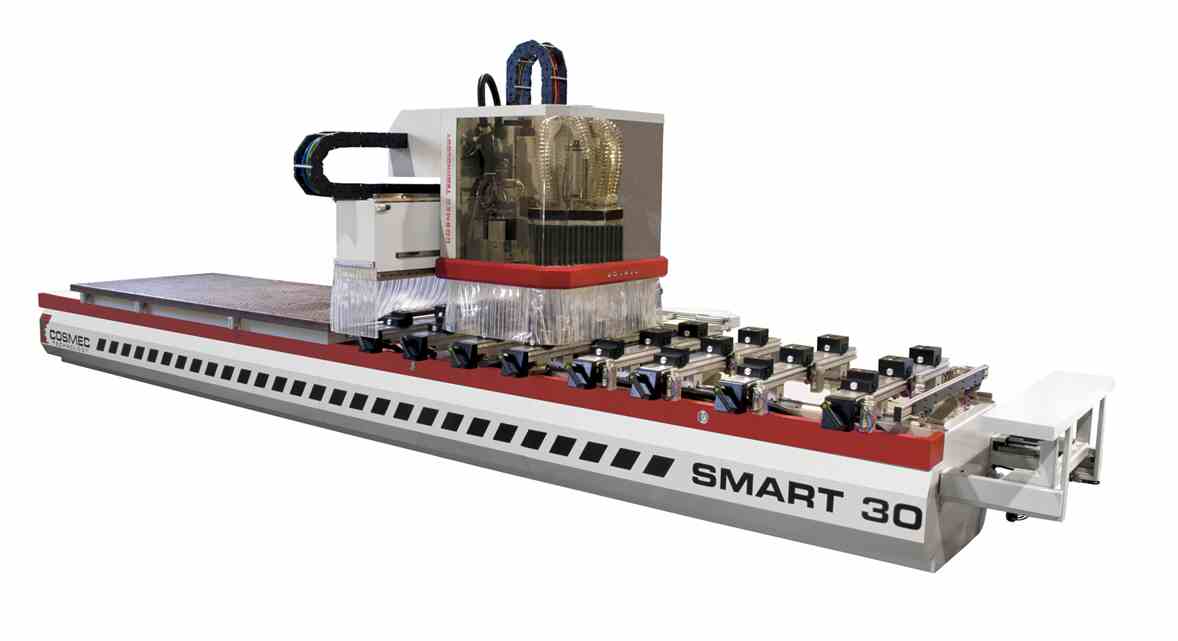

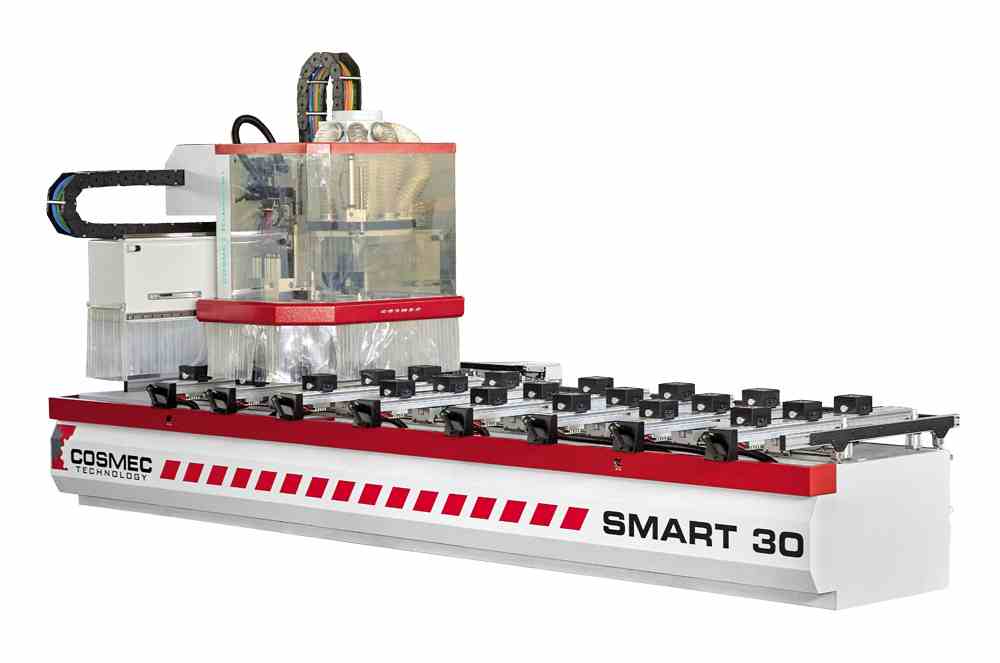

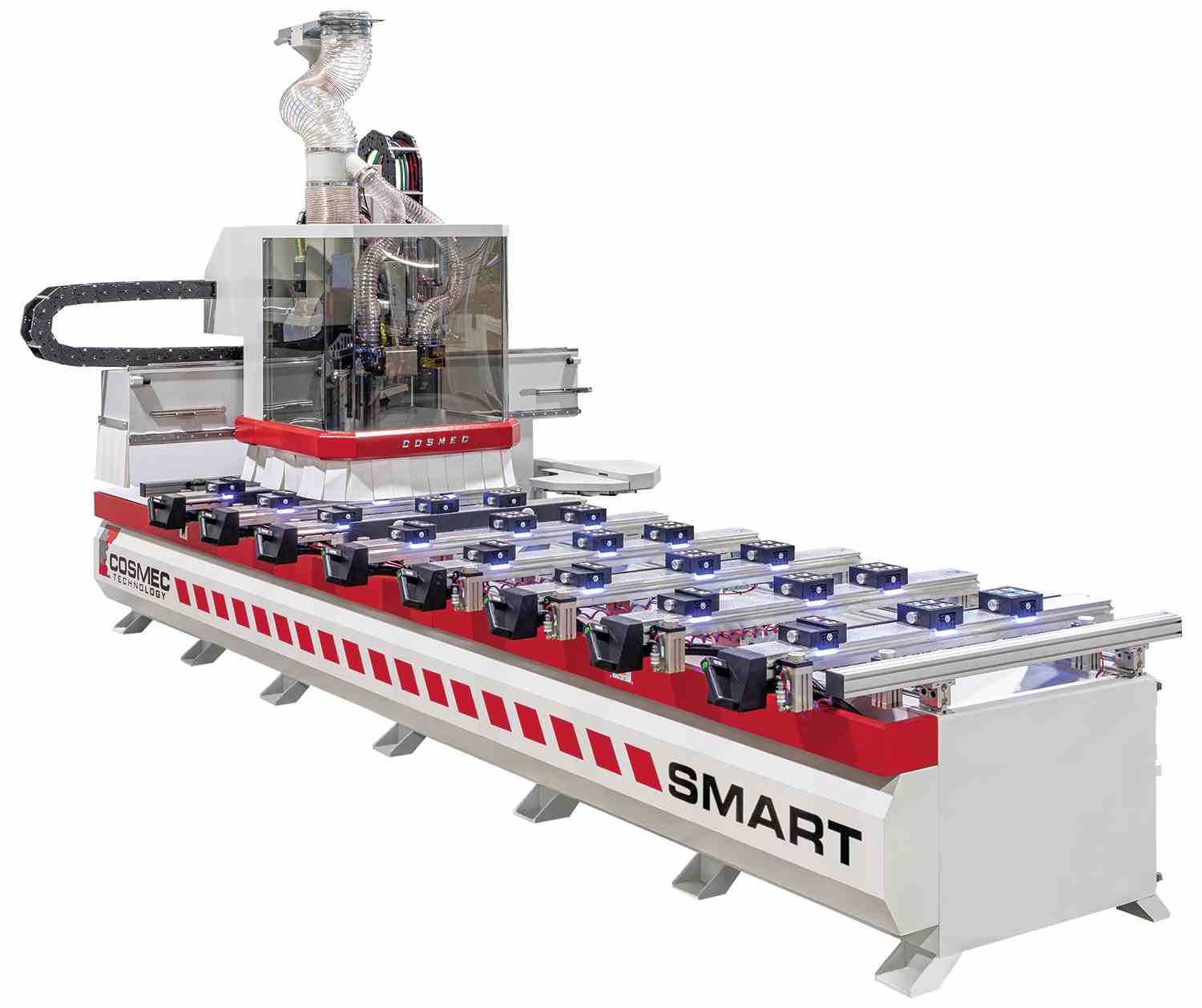

CNC Bearbeitungszentrum
Fabrikat: Cosmec
Typ: Smart 30, 5 Achsen
Neumaschine
Konfigurationsbeispiel: andere Ausstattung auf Anfrage möglich
Die Smart Serie von Cosmec:
- Flexibilität durch Ausleger-Kontruktion
- Bestens für die Türenbearbeitung gerüstet
- Absicherung durch Laser-System (anstatt Trittmatten)
- Besonders gut zur Bearbeitung leichter / kleiner Werkstücke
Die Steuerung:
OSAI CNC Systemsteuerung + Aspan CAD-CAM Software:
- Aspan verwendet einfache Befehle zum Ausführen der Bearbeitung
- Durch Maßeingabe können Sie präzise die Bearbeitungen
Positionieren
- Die Bearbeitungen werden Ihnen am virtuellen Werkstück
angezeigt.
- Diverse Makros erleichtern das Programmieren (von Bohrungen, Nuten,
lineare Fräsungen, Bogenfräsungen...)
Aspan Doors
- Software Modul für das einfache Erstellen von Programmen zur
Türenbearbeitung
- Verschiedene Türarten sind bereits hinterlegt (Türen mit
eingefrästen Bögen, runde Türen...)
- Türen können einzeln modifiziert werden

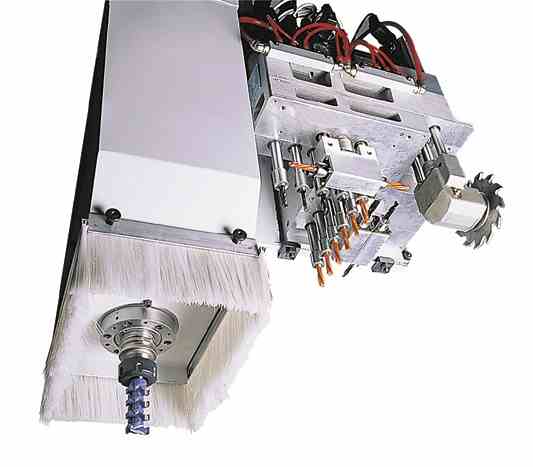

Der Bohrkopf
- einseitig geführt
- C und B Achsen durch bürstenlose Motoren angetrieben
- C-Achsen-Rotation +/- 220°
- B-Achsen Oszillation +/- 110°

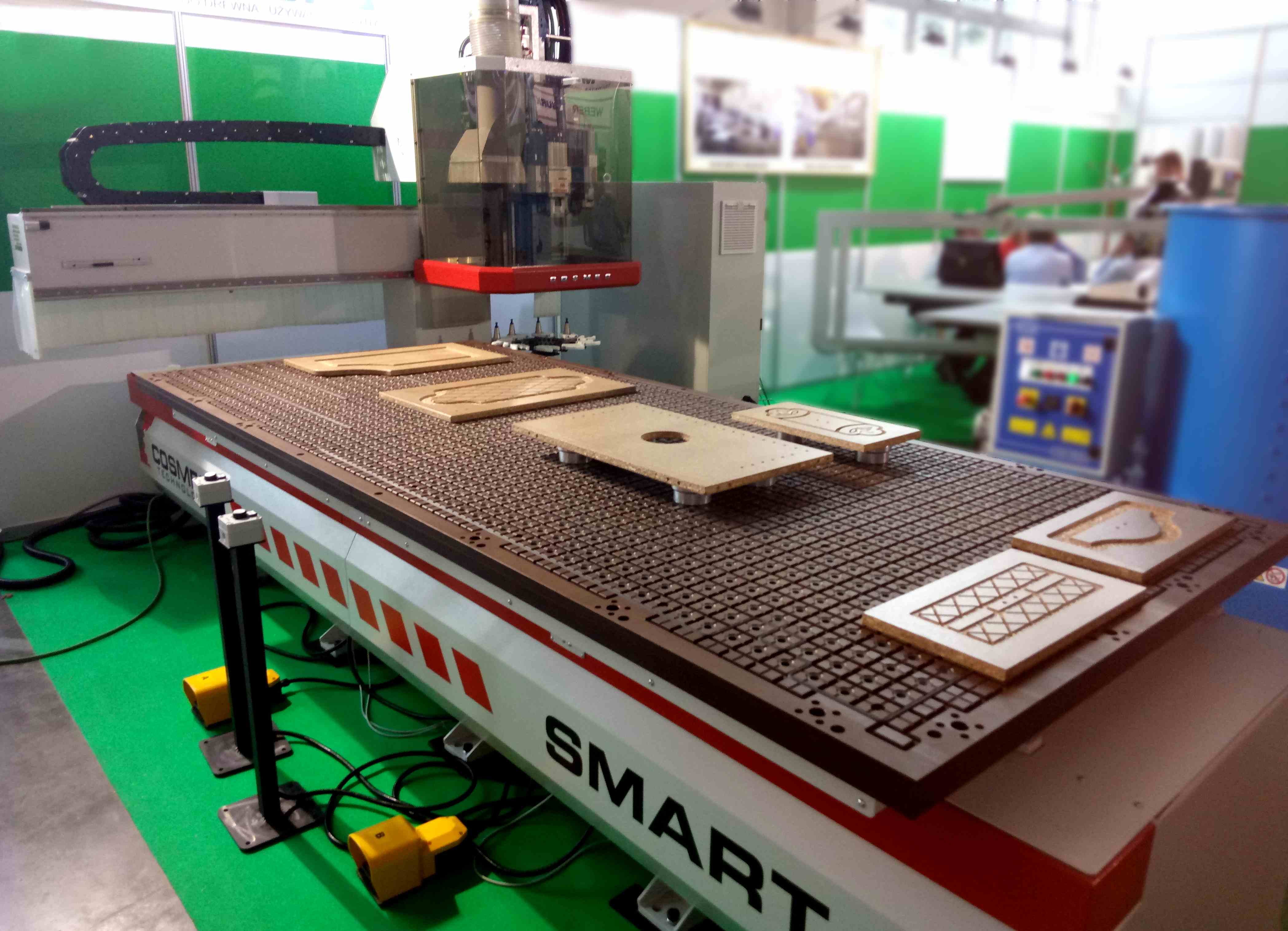

Der Cosmec Arbeitstisch:
- bestehend aus Bakelit
- Sandwich-Aufbau mit eingefrästem Kammersystem für ein stark
konzentriertes Vakuum
- Öffnungen mit 150mm Raster
- Unterteilung in zwei Vakuumfelder
- Einsatz von Vakuumsaugern möglich
- 4 Sätze á 3 Anschläge, um möglichst genau zu positionieren
- Mehr Flexibilität durch die Ausleger-Struktur
- Führungen: X-Achse durch Zahnstange, Y- und Z-Achse durch
Kugelumlaufspindel
- Antrieb durch bürstenlose Motore
Das Vakuumsystem:
- Ausgelegt für den produktiven Pendelprozess
- Werkstückfixierung durch eine 250/300 m³/h Vakuumpumpe
Autom. Zentralschmierung
Absicherung durch Trittmatten
Schaltschrankkühlung
Technische Daten:
Eilgang:
- X-Achse: 60 m/min.
- Y-Achse: 60 m/min.
- Z-Achse: 15 m/min.
- Vektorgeschwindigkeit: 90 m/min.
Verfahrwege der Achsen:
- X-Achse: 4.550mm (optional erweitert auf 5.100mm)
- Y-Achse: 1.790mm
- Z-Achse: 750mm
Bearbeitungsfeld: 4100x1350mm
Max. Werkstückstärke: 250mm (mit Cosmec Rastertisch)
Max. Werkstückstärke: 200mm (bei Einsatz eines Vakuumsaugers)
13 kW 5-Achs-Frässpindel
- Flüssigkeitskühlung
- CNC programmierbare Geschwindigkeit von 500-24.000 UpM
- HSK 63 F Aufnahme
- Drehrichtung: Links-/ Rechts
Absaughaube in 4 Positionen verfahrbar
12 kW Frässpindel
- Lufkühlung
- CNC programmierbare Geschwindigkeit von 500-24.000 UpM
- HSK 63 F Aufnahme

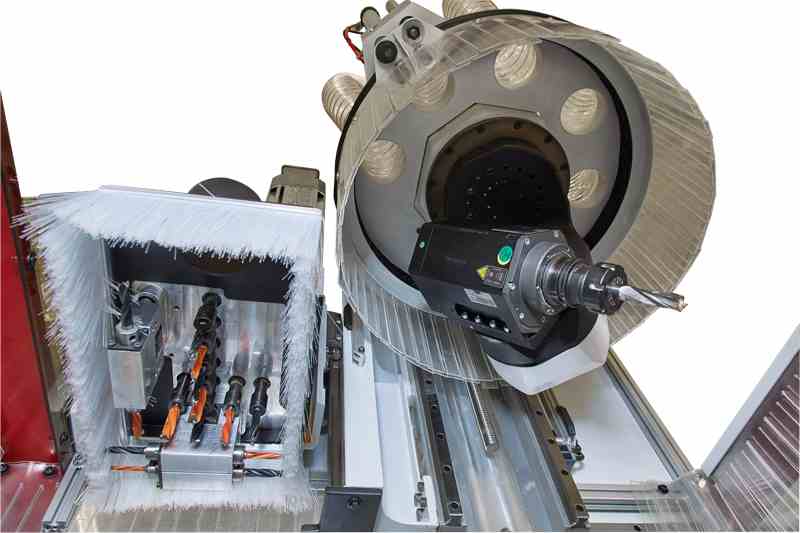

Autom. Tellerwechsler mit 10 Positionen, HSK F63
Max. Werkzeug-Ø:
- 150mm (bei Belegung der Nebenplätze)
- 250mm (bei freien Nebenplätzen)
- Werkzeuglänge 200mm
- Max. 2 Aggregate
- Max. 6 kg Gewicht pro Werkzeug / Aggregat
- Max. 40 kg Gesamtgewicht
Linearer Werkzeugwechsler mit 10 Positionen, ISO 30 / HSK 64
Max. Werkzeug-Ø: 120mm
- Werkzeuglänge 150mm
- Max. 3 kg Gewicht pro Werkzeug / Aggregat
- Max. 30 kg Gesamtgewicht

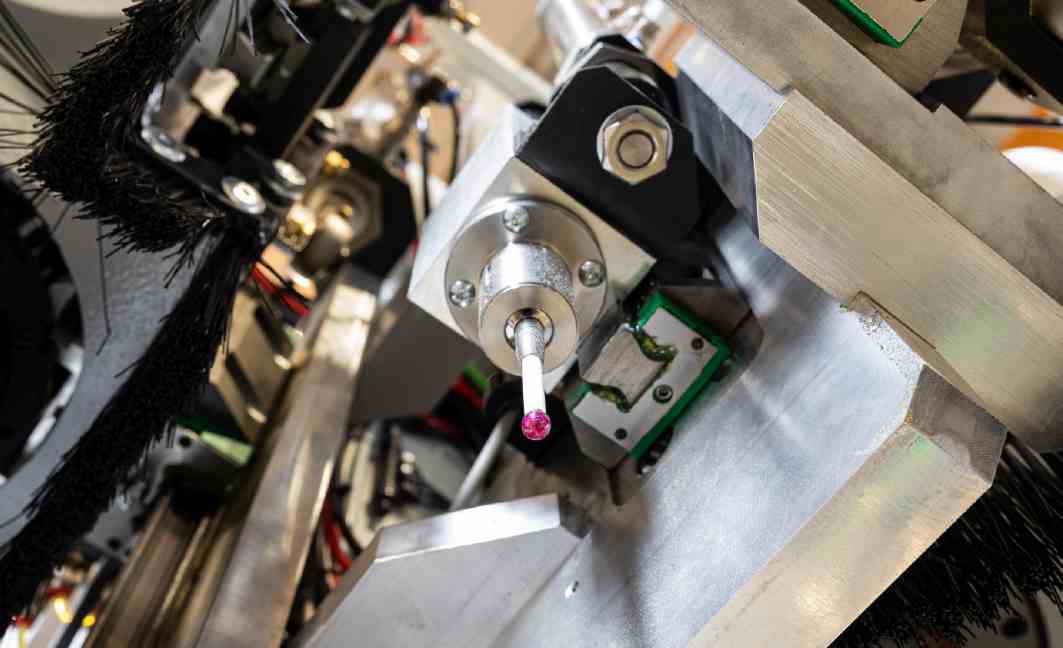

Autom. Werkzeuglängenvermessung
Teleservice
