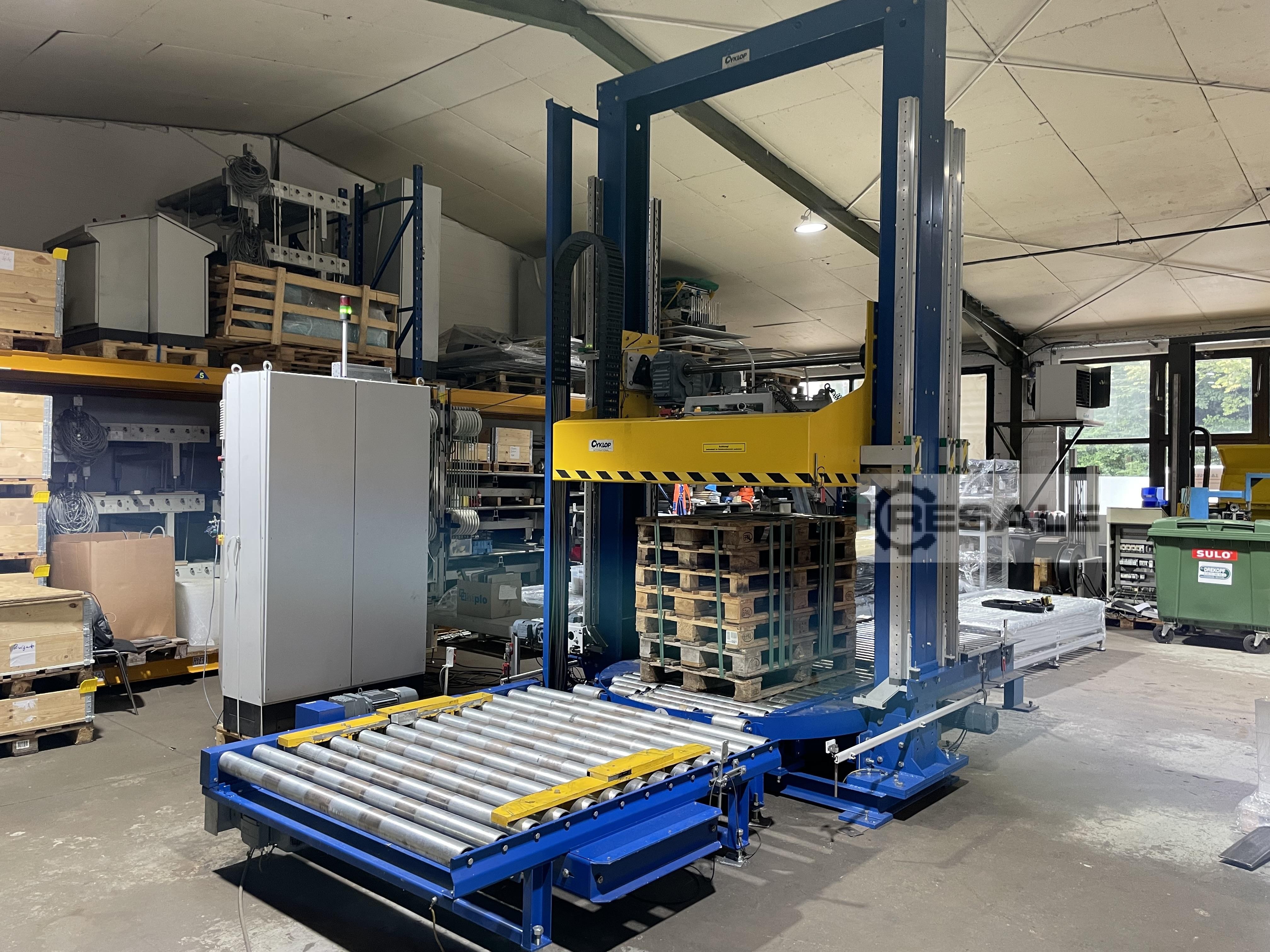

Cyklop Umreifungspresse / Cyklop Palettenpresse
Technische Daten:
Maschinentyp Typ: XZE 30.2-18 DT
Baujahr: 2012
Packstück:
Breite: 800 – 1.200 mm
Höhe (inkl. Palette): 350 – 2.600 mm
Gewicht: 50 – 1.500 kg
Die Cyklop Presse:
Länge: 1.950 mm
Nutzbreite: 1.100 mm
Förderhöhe: 350 mm
Rollendurchmesser: 89 x 3,25 mm
Rollenmantelfläche: verzinkt
Rollenteilung: 150,8 mm
Belastung: 1.500 kg
Zentrierung
Ausrichtung: zentrisch
Nutzbreite min.: 600 mm
Nutzbreite max.: 1.300 mm (ankommende Palette wird
von vorgeschaltetet Förderer Zentriert gefördert)
Zentrierbalkenlänge: 1.400 mm
Leistung:
Gesamtleistung: 60 Packstücke/h bei 2x2 Umreifung
Spannungsversorgung: 3/N/PE, 380 - 415 V, 50 Hz
(belastbarer Nullleiter)
Not-Halt: 2-kanalig
Bereichsabsicherung: 2-kanalig
Steuerung: Siemens S7 300
Funktionsablauf:
Die Positionierung der Packstücke erfolgt über die
Fördertechnik der Umreifungspresse. Der
Signalaustausch mit der übergeordneten Steuerung
erfolgt über potentialfreie Kontakte.
Anzahl und Position der Umreifungen wird durch das
vorgewählte Programm bestimmt.
Nach Abschluss der Umreifung erfolgt die Freigabe an
die übergeordnete Steuerung für den
Weitertransport.
Vorgesehenes Umreifungsmaterial:Qualität: PET-Band
Dokumentation:
Ausführung: Cyklop Standard
Anzahl: 1-fach im Cyklop Ordner
1-fach auf USB-Stick im pdf Format
Deutschland
42551 Velbert
