x-Weg: 630 mm
y-Weg: 800 mm
z-Weg: 750 mm

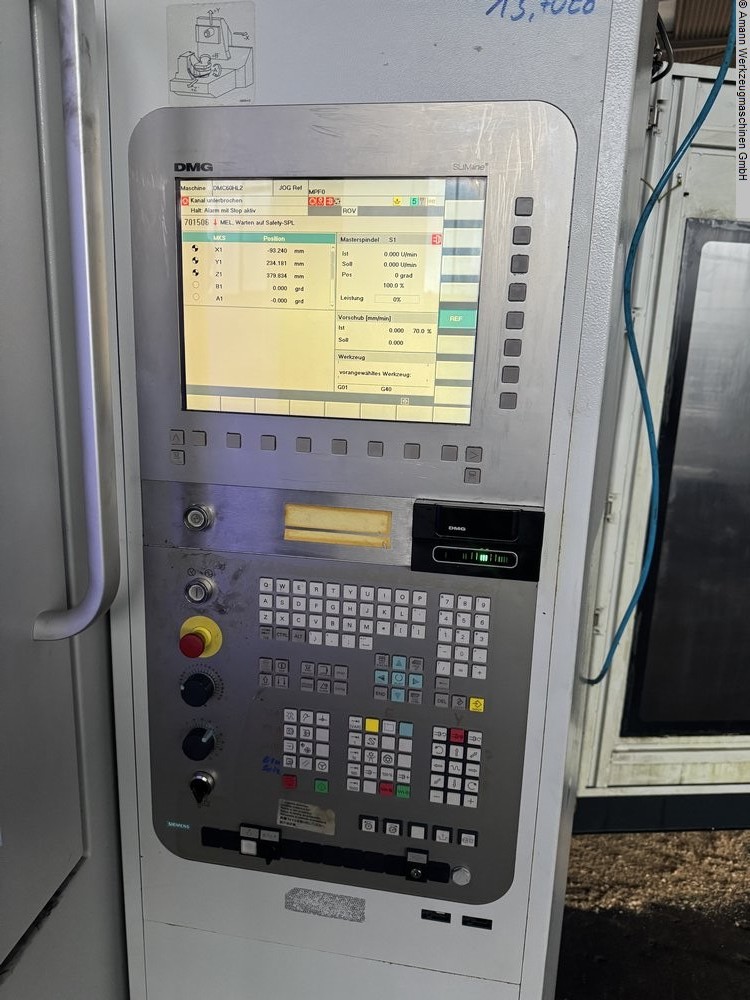

Steuerung: SIN
840D sl Siemens

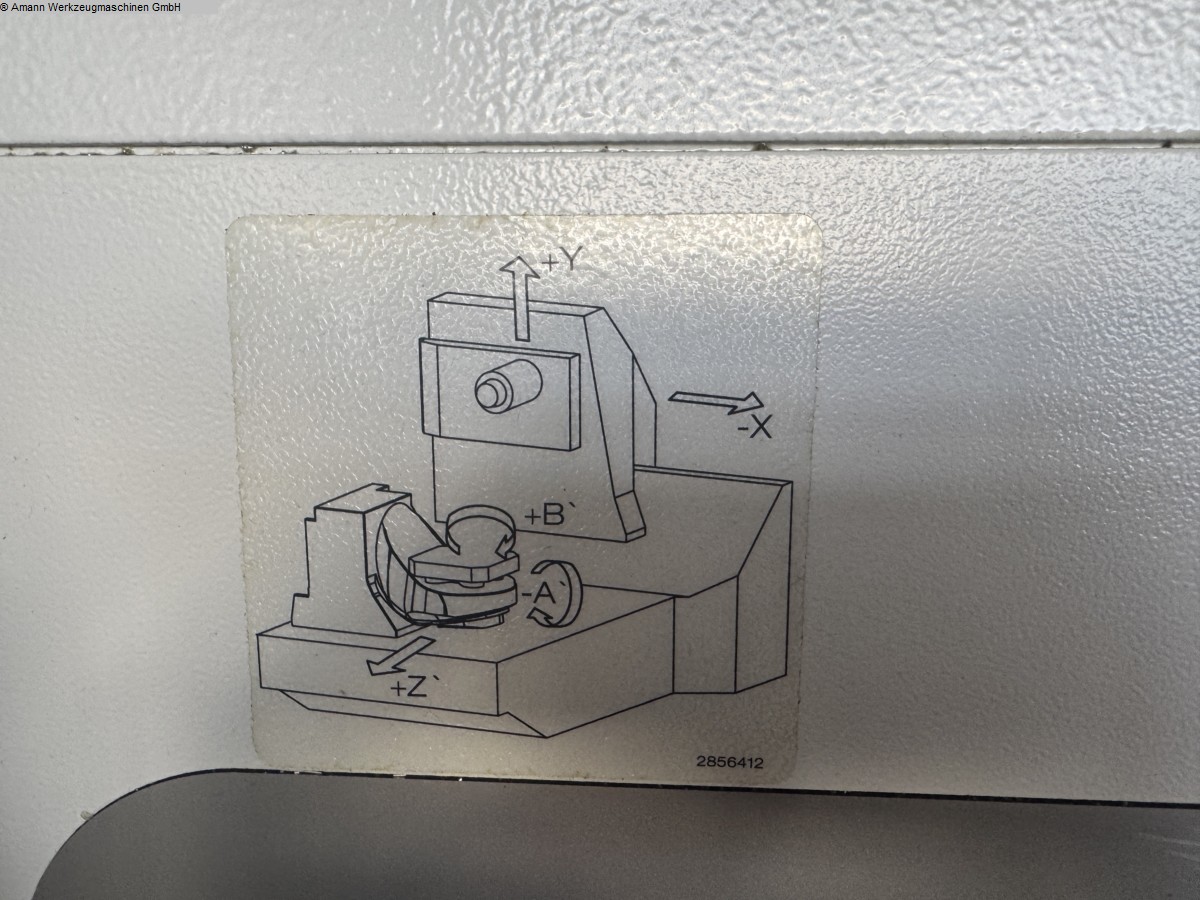

B - Achse: 360 x 0,001 °
A - Achse: -200 --
+25 x 0,001 °
Spindeldrehzahlen - stufenlos: 20 - 18.000
U/min
Antriebsleistung 100% ED: 28,00 kW
Antriebsleistung 40 %
ED: 34,00 KW
Drehmoment bei 40% / 100% ED: 110 / 84
Nm

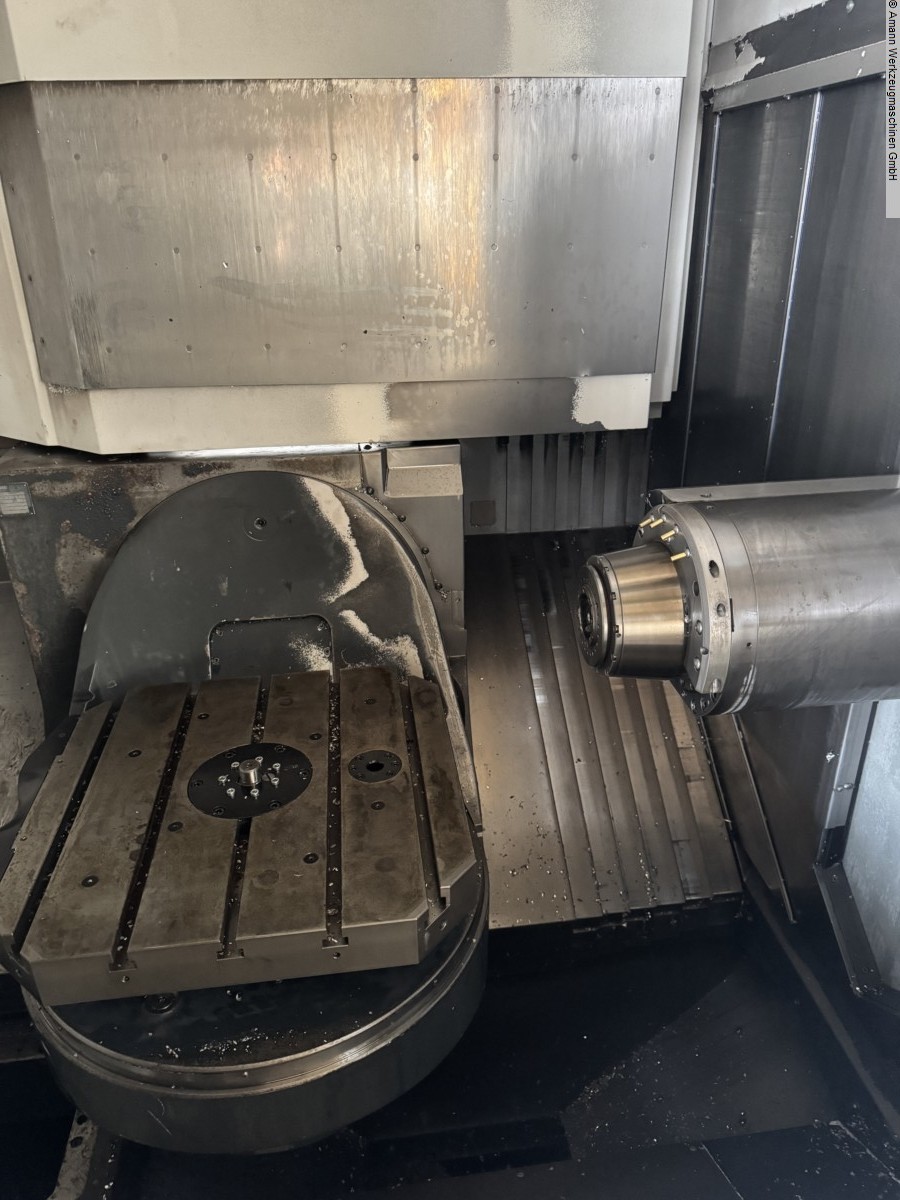

Werkzeugaufnahme: HSK 63
Vorschub X/Y/Z/-Achse: 1 -
100.000 mm/min
Eilgang X/Y/Z: 100,00 m/min
Vorschubkraft
X/Y/Z: 9 / 6 / 9 kN
Vorschub B-Achse: 1 - 14.400
°/min
Vorschub A-Achse: 1 - 7.200 °/min

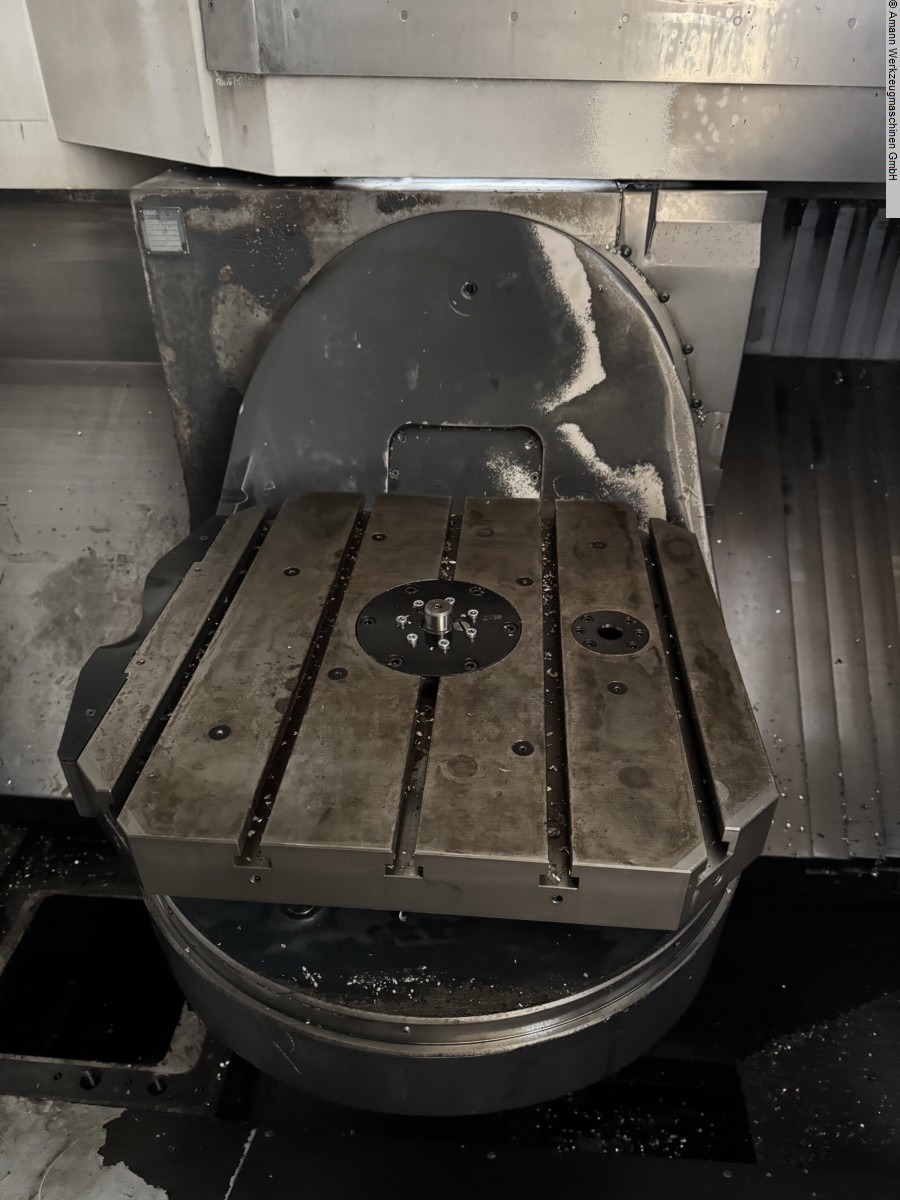

Palettengröße: 2x
500 x 500 mm
Werkstückgewicht max.: 400
kg
Werkstückdurchmesser - max.: 800 mm
Werkstückhöhe -
max.: 800 mm
Werkzeugmagazin mit: 63
Werkzeugdurchmesser
max.: 280 mm
Werkzeuglänge - max.: 550 mm
Werkzeuggewicht
max.: 15,00 kg
Gesamtleistungsbedarf: 65,00
kW
Maschinengewicht ca.: 14,00 t
Raumbedarf ca.: 5,50 x 3,50 x
H3,20 m

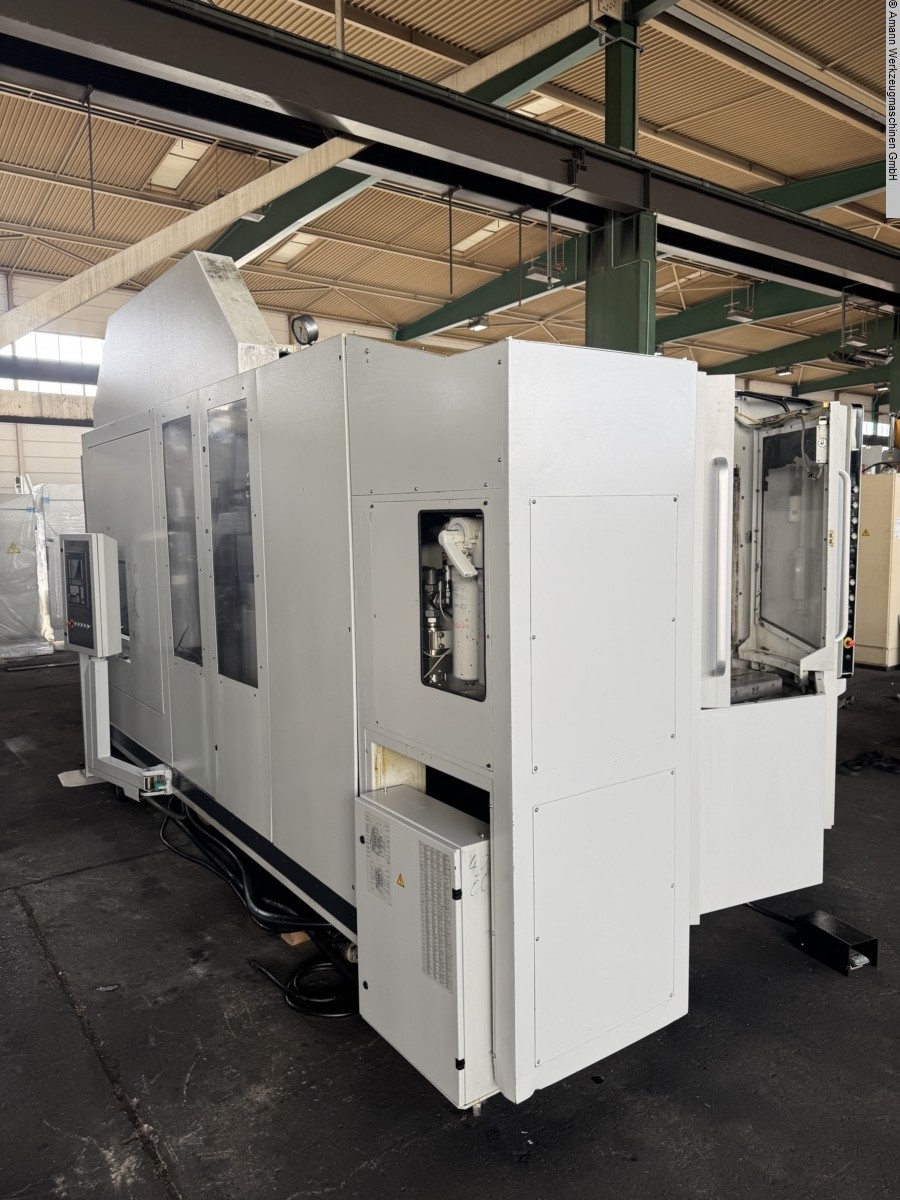

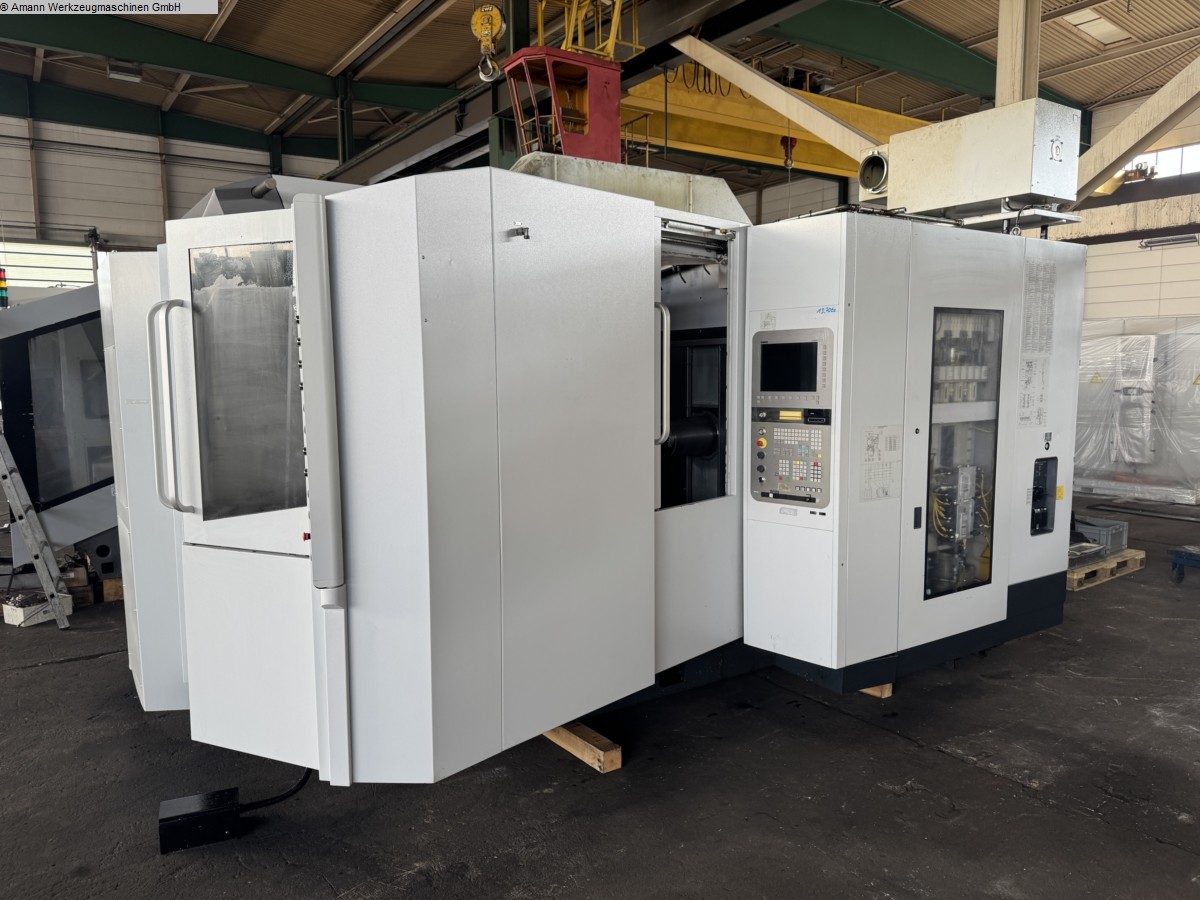

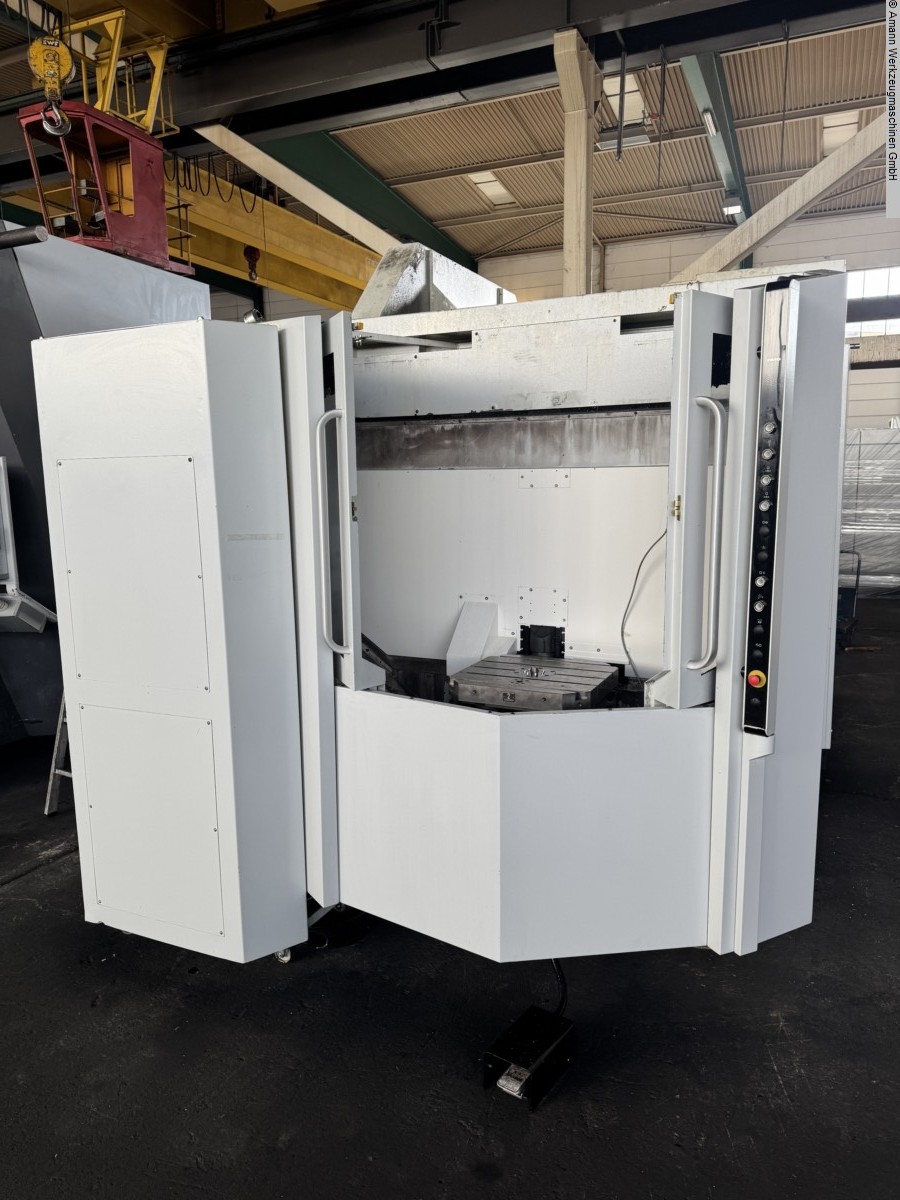

5-Achs Bearbeitungszentrum mit Steuerung SIEMENS SINUMERIK
840D sl,
mechanische Werkzeugbruchkontrolle,
Emulsionsnebelabscheider.
Maschine war in einer Fertigungslinie
eingesetzt, daher ohne Späneförderer
und ohne
Kühlmittelanlage.
