x-Weg: 1.800 mm
y-Weg: 700 mm
z-Weg: 700 mm
Steuerung:
iTNC 530 Heidenhain
Hauptspindel::
Drehzahlbereich -
Hauptspindel: 20 - 18.000 min/-1
Antriebsleistung - Hauptspindel:
25 / 35 kW
Max. Drehmoment: 130 / 87 Nm
Werkzeugaufnahme: HSK
A63 DIN 69893
schwenkbar: B: +/- 100 °
Arbeitstisch::
Tischaufspannfläche: 2.100 x 700 mm
max. Tischbelastung:
1.500 kg
Anzahl der T-Nuten: 7

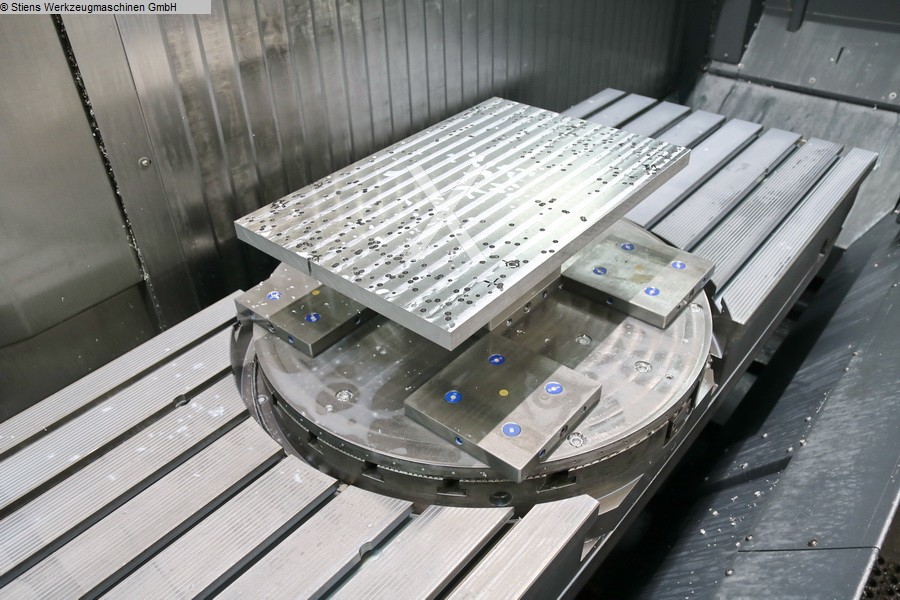

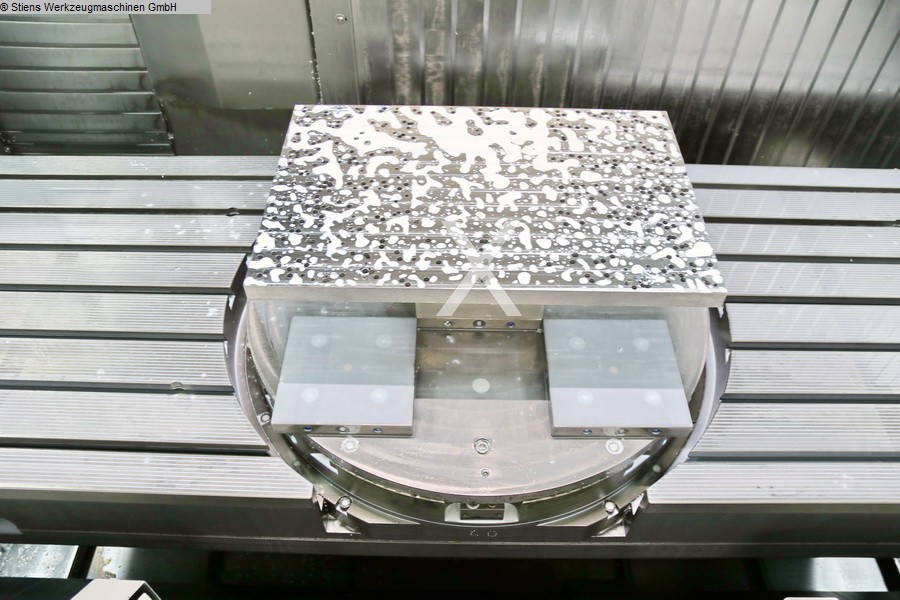

NC-Rundtisch::
Tischdurchmesser: 750 mm
max. Tischbelastung: 500
kg
Anzahl der T-Nuten: 7
drehbar: C: 360
°
Werkzeugmagazin::
Anzahl der Werkzeugplätze: 30
pos.
Werkzeugaufnahme: HSK A63 DIN 69893
max.
Werkzeuggewicht: 6,0 kg
max. Werkzeugdurchmesser: 80 mm
max.
Werkzeugdurch. bei freier Nachbarbox.: 130 mm
max. Werkzeuglänge:
300 mm
Wechselzeit Span - Span: 7,6 sec
Vorschübe::
Eilgang ( X / Y / Z ): 40 m/min
Beschleunigung: 4
m/s²
Vorschubgeschwindigkeit: max. 40.000
mm/min
Vorschubkraft ( X / Y / Z ): 8
kN
Gesamtleistungsbedarf: 70 kVA
Maschinengewicht ca.: 13,0
t
Raumbedarf ca.: 7,0 x 6,2 x 2,8 m
Dokumentation:
Späneförderer:
Kühlmitteleinrichtung:
innere
Kühlmittelzufuhr:
Hochdruckkühlung: 40 bar
Vollkabine:
Papierbandfilter:
Rotationssichtscheibe: 2x
elektr.
Handrad:
Meßtaster: Heidenhain TS 649
Signallampe:
5-Achsen CNC - Fahrständerfräsmaschine
DECKEL MAHO - DMF
180 New Design

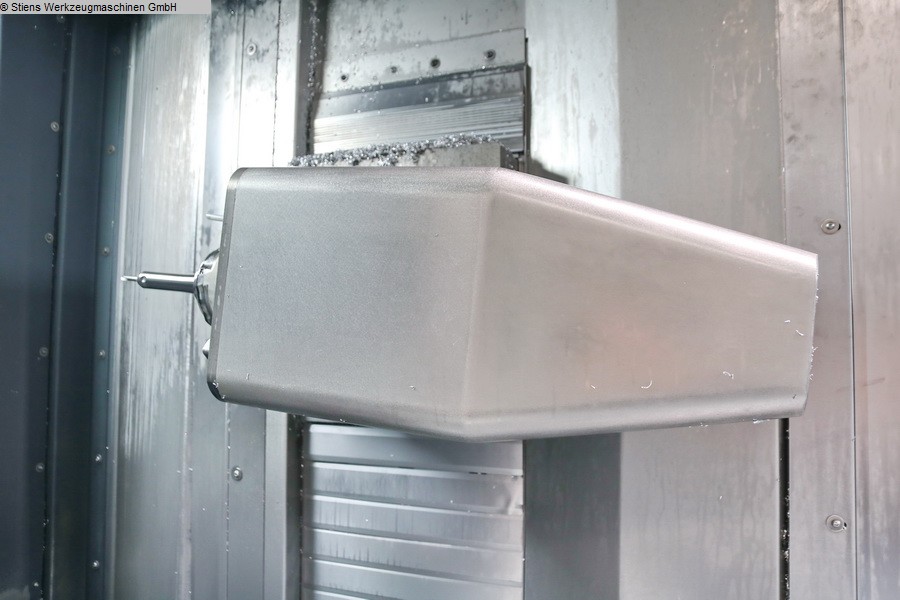

- Schwenkfräskopf (B-Achse)
-
integrierter Rundtisch
- innere Kühlmittelzufuhr
-
Betriebsstunden: Spindellauf: ca.
10.000h
