x-Weg: 2.600 mm
y-Weg: 700 mm
z-Weg: 700 mm
Steuerung: SIN
840 D Siemens
B - Achse: +/- 110 x 0,001 °
C - Achse: 360 x
0,001 °
Vorschub X/Y/Z-Achse: 1 - 20.000 mm/min
Eilgang
X/Y/Z: 40,00 m/min
Spindeldrehzahlen - stufenlos: 20 - 8.000
U/min
Werkzeugaufnahme: SK40
Antriebsleistung 100% ED: 13,50
kW
Antriebsleistung 25% ED: 23,50 kW
Drehmoment bei 100% ED:
85,00 Nm
Drehmoment bei 25% ED: 150,00
Nm
Tischaufspannfläche: 2.920 x 740 mm
Anzahl der T-Nuten: 7
T-Nuten - Abstand: 100 mm
T-Nuten: 1x 18H7 / 6x 18H12
Rundtisch integriert: 750 mm
Belastung des Rundtisches max.:
500 kg
Werkzeugmagazin:: 60
Werkzeugdurchmesser: 80,00
mm
Werkzeugdurchmesser bei 2 Freiplätzen: 130
mm
Werkzeuglänge - max.: 300 mm
Werkzeuggewicht max.: 6,00
kg
Gesamtleistungsbedarf: 57 kW
Maschinengewicht ca.: 15,5
t
Raumbedarf ca.: 10,50 x 6,60 x H2,70 m

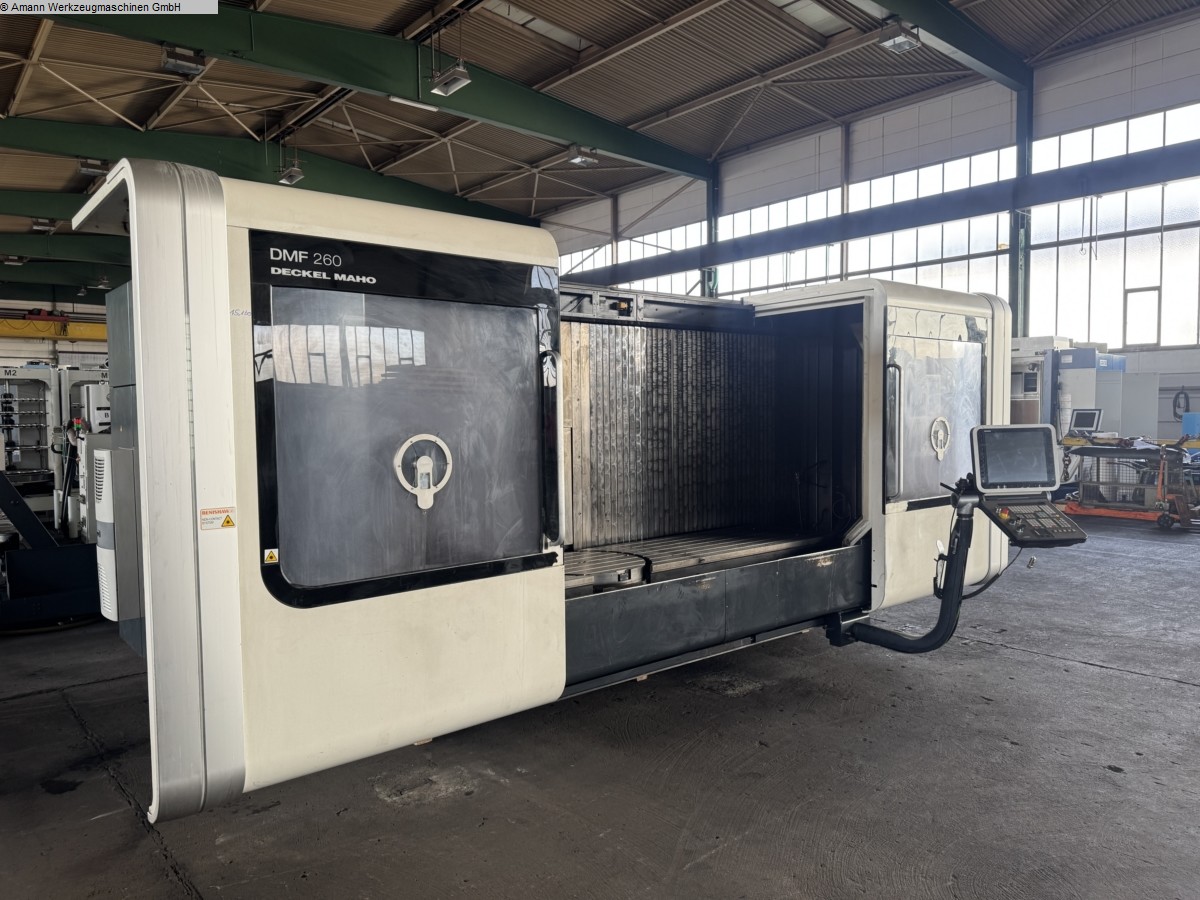

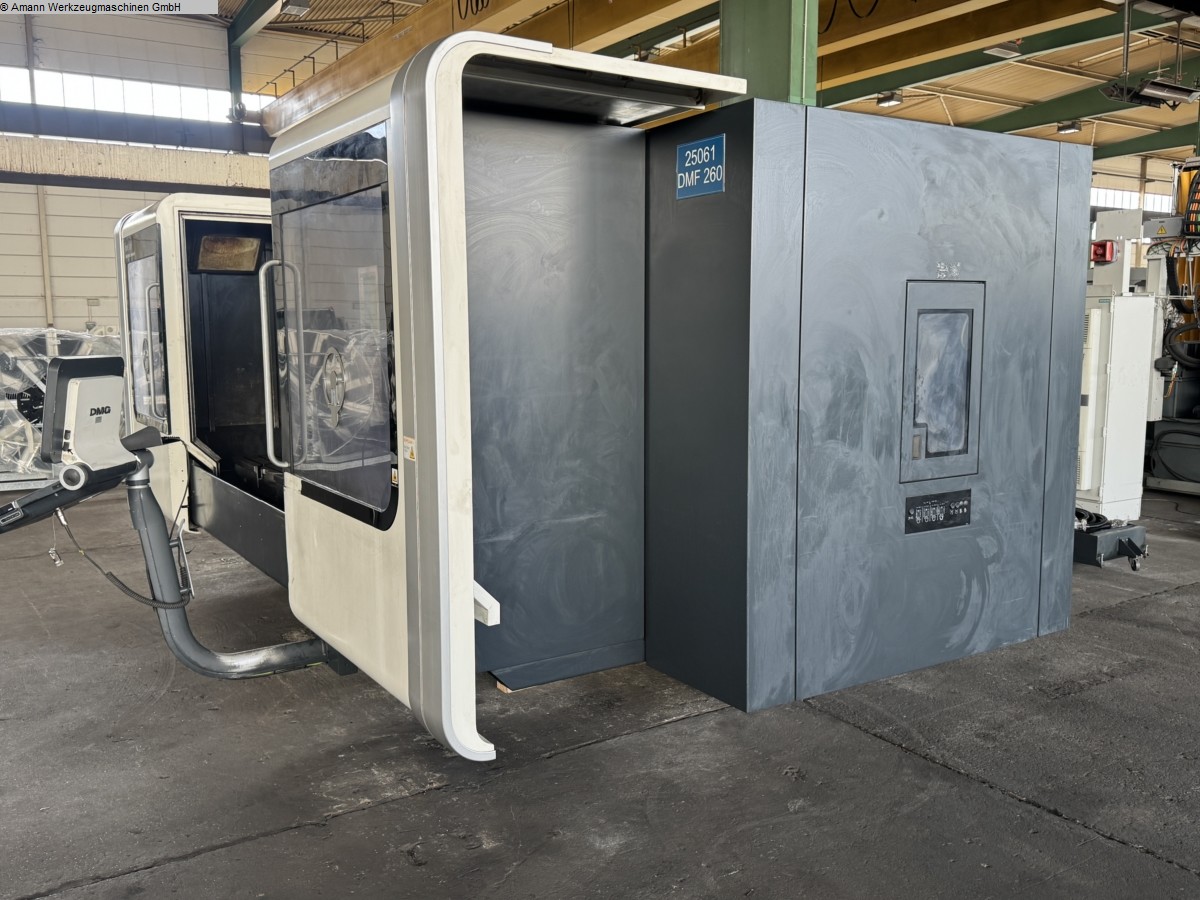

5-Achs simultan
Bearbeitungszentrum mit Steuerung SIEMENS SINUMERIK 840D,

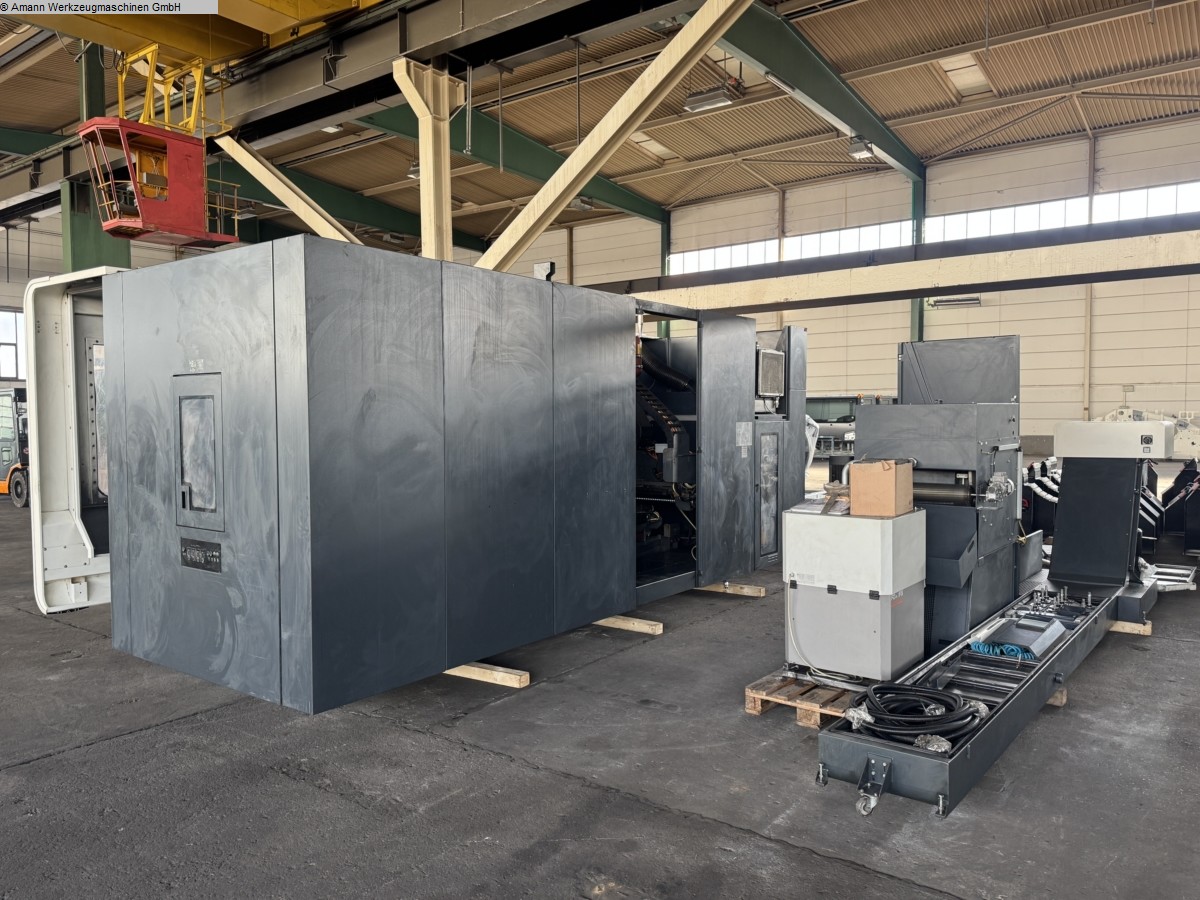

Bedienoberfläche ShopMill, Späneförderer, Kühlmittelanlage,
Absaugung,
Kühlmittel durch die Spindel, Pendelbearbeitung
möglich - Trennwand,
elektron. Handrad, Messtaster TS649,
Werkzeugbrucherkennung Renishaw TRS2,
Schwenkfräskopf B-Achse,
NC-Rundtisch C-Achse.
Frässpindel neu in 10/2019
Führungen
und Kugelumlaufspindeln neu in 01/2023
