DISKUS DDS 600 CRA Doppelscheibenschleifmaschine - vertik.

Schleifhöhe: 60 mm
Schleifbreite: 120 mm
Schleifscheibendurchmesser: 600 mm
Schleiflänge: mm
Werkstückhöhe: 60 mm
Gesamtleistungsbedarf: 50 kW
Maschinengewicht ca.: 7000 kg
Raumbedarf ca.: m

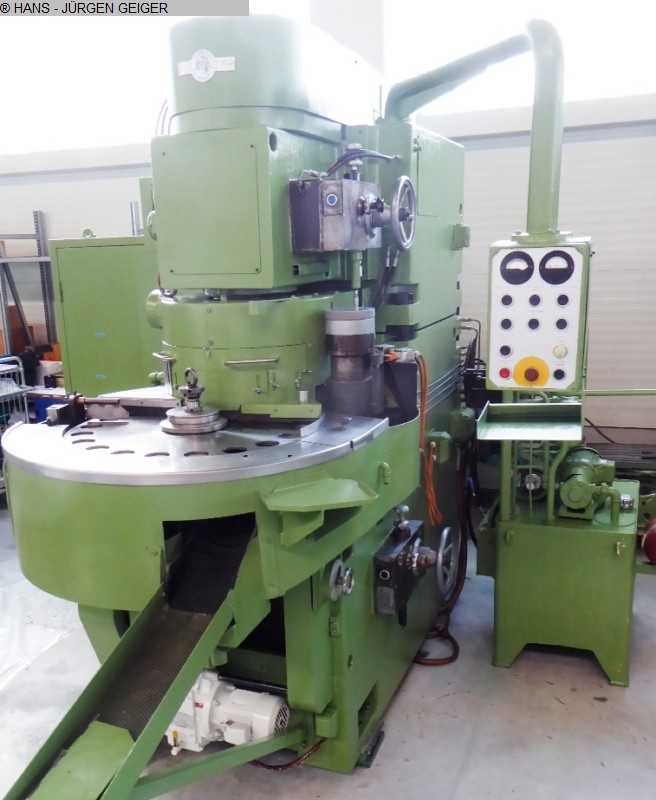

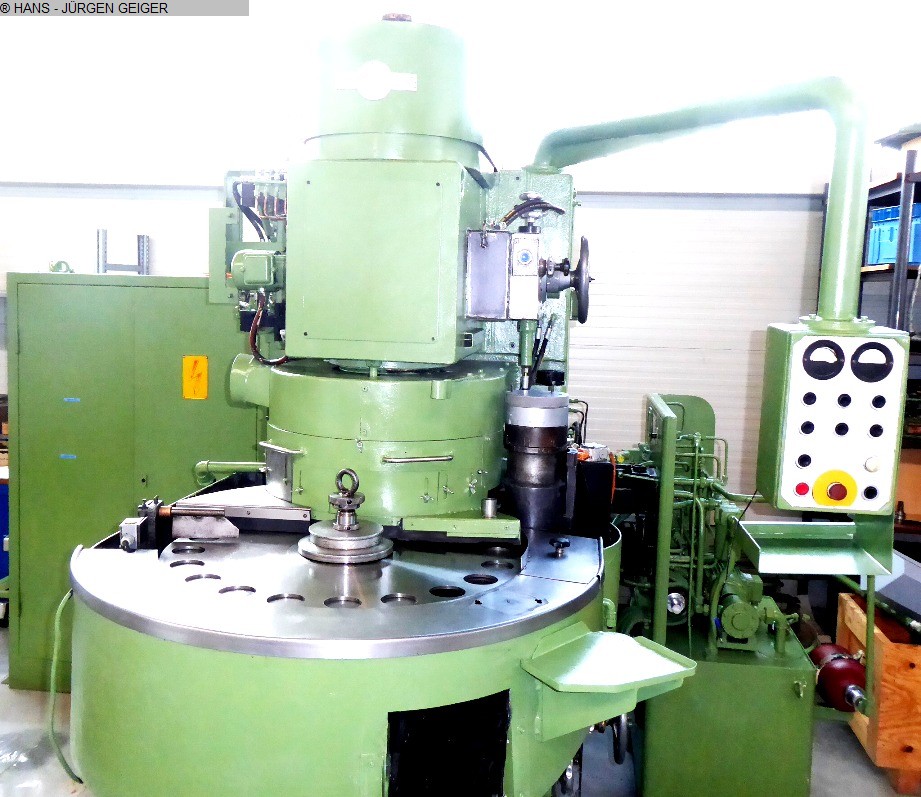

D I S K U S
vertikale doppelseitige Flachschleifmaschine in C – Bauweise
und mit Rundlauf - Werkstückzuführung
Type DDS 600 CRA
Baujahr 1969 S/Nr. 6672
_______________________________________________________
Schleifscheiben - durchm. x Bohrung je 600 x 150 mm
Schleifscheiben-Höhe ca. 60 mm
Werkstück-Transportscheibe Ø außen 810 mm
Werkstück:
Schleifhöhe x Schleifbreite max. ca. 60 x 120 mm
Pinolenverstellung senkrecht, je ca. 150 mm
hydr. Zustellimpulse für Tiefenvorschub 0,0025 - 0,05 mm
Außen-Durchmesser der Transportscheibe ca. 810 mm
Rundlauf-Vorrichtung Vorschub stfl. regelbar 14 – 145 mm/s
Schleifscheiben-Drehzahl je ca. (24 m/s)/765 U/min
Schleifspindel-Antrieb je 22 kW
Gesamtantrieb ca. 50 kW/ 380 V/ 50 Hz
Gesamtgewicht ca. 7.000 kg
Zubehör / Sonderausstattung
• Werkstück-Rundlaufvorrichtung für runde Werkstücktransportscheiben mit
entsprechenden Ausschnitten zum Einlegen der Teile und mit automatischem
Auslass der fertigen Teile auf eine Rutsche in eine Transportkiste.
• IONIC – Meßsteuerung Nr. 9 So mit Meßtaster für die geschliffene Werkstück-
höhe und gegebenenfalls mit automatischer hydr. Schleifscheibenzustellungen
• stfl. Drehzahlregulierung der Rundlaufvorrichtung je nach Schleifmaß und
Werkstück.
• Manuelles Zustellen der Schleifscheiben über entsprechende Taster
• hydraulisch einschwenkbare Abrichtvorrichtung (RA)zwischen die beiden
Schleifscheiben zum gleichzeitigen Abrichten beider Schleifscheiben mit
entsprechender Kompensation und mit automatischem Zusammenfahren auf die
effektive Werkstückdicke nach dem Abrichten = hohe Zeitersparnis, wird
manuell ausgelöst und aber auch über eine Zeitschaltuhr
• Ampere-Anzeigen für beide Schleifspindelantriebe * Zentralschmierung,
• Mechanische Höhenkontrolle der Werkstücke mit Abschaltung der Maschine bei
Überhöhe
• Separat stehender Schaltschrank, sep. Hydraulikanlage, separate große
Bandfilteranlage, diverse Schleifscheiben, div. Transportscheiben, etc.
Diese Maschine eignet sich insbesondere für das gleichzeitige planparalelle
Schleifen von Werkstücken in großer Serie.
Zum Beispiel: Unterlagscheiben, Kolbenringe, Hydraulikteile, Uhrenteile,
Stanzteile, etc.
Zustand : gut - in Kürze vorführbereit
Lieferung : ab Lager - wie besichtigt
Zahlung : rein netto - nach Rechnungserhalt
