Schleiflänge: mm
Schleifbreite: mm
Werkstückgewicht:
kg
Werkstückhöhe: mm
Gesamtleistungsbedarf: 22
kW
Maschinengewicht ca.: 8 t
Raumbedarf ca.: m
A N G E B
O T
Wir können Ihnen ab Lager, Irrtum und Zwischenverkauf
vorbehalten, unverbindlich anbieten :

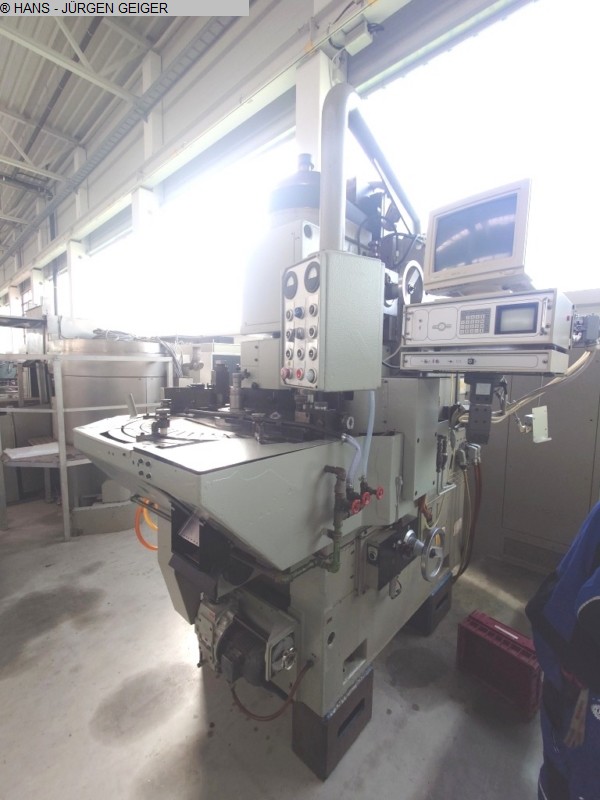

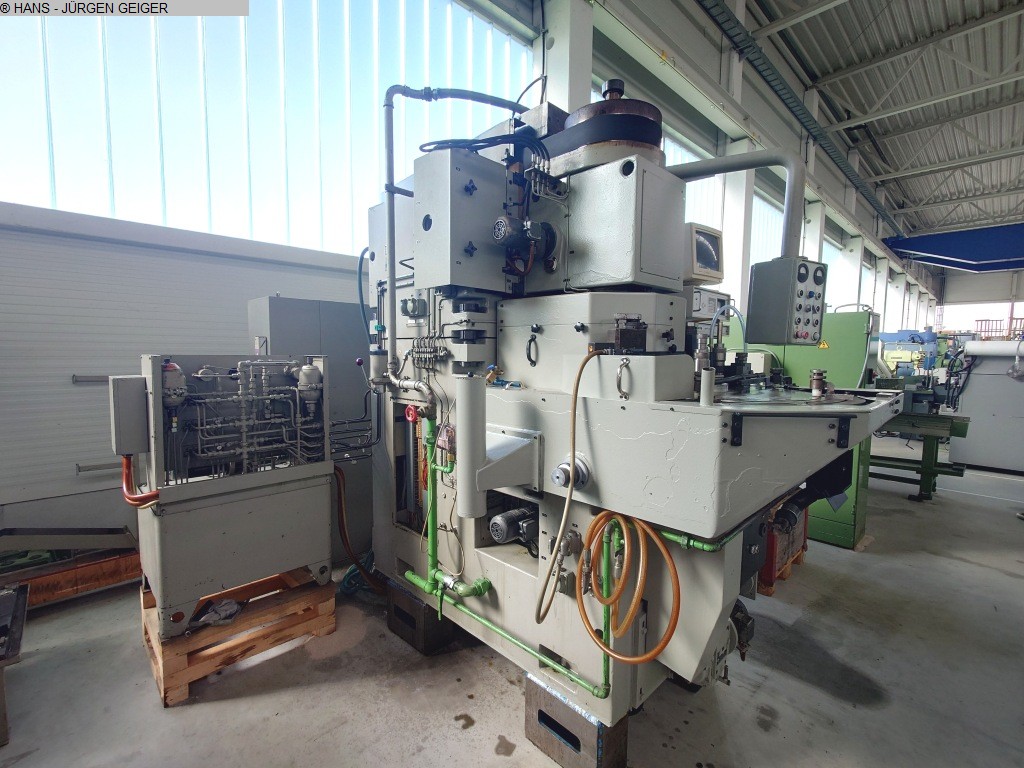

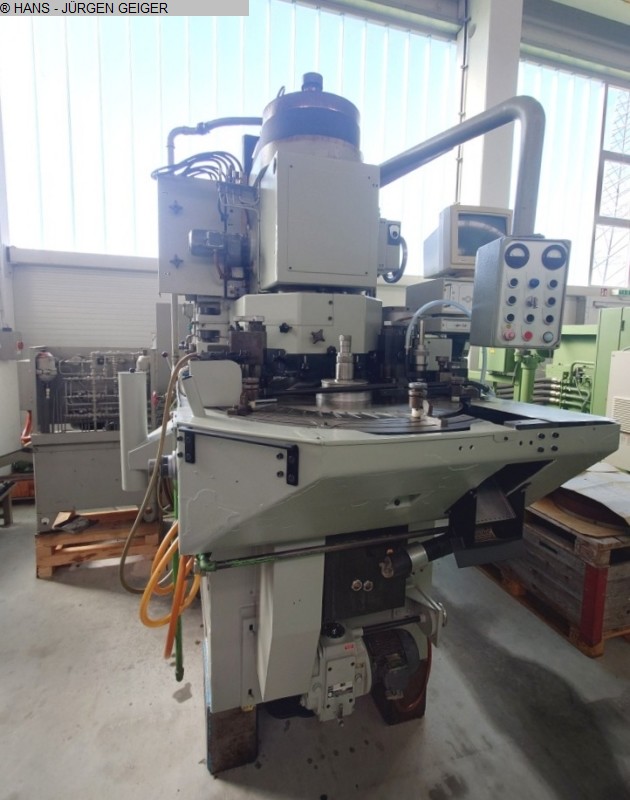

DISKUS
Vertikale
Doppelseiten Planschleifmaschine in C-Bauweise mit
Rundlauf-Werkstückzuführung und Abrichtautomatik
Type
DDS 600 RAM
Baujahr 1972 / 2002 modernisiert #
6967
______________________________________________________
S
chleifscheiben - Æ je 600 mm
Schleifscheiben-Bohrung /
Höhe ca. 75 / 150 mm
Schleifscheiben-Drehzahl Oberes
Schleifrad 95 - 955 U/min (3-30 m/s)
Unteres
Schleifrad 765 U/min (24 m/s)
Schleifspindel-Antrieb je
22 kW
Werkstück:
Schleifbreite (oder
Werkstück-Durchmesser) 20 – 120 mm
Schleifhöhe
(Werkstück-Höhe) 50 mm
hydr.Zustell-Schritte 0,0025 -
0,05 mm
Gesamt Zustell-Weg 150 mm
Außen-Ø /
Teilkreis der Transportscheibe ca. 810 / 750
mm
Rundlauf-Vorrichtung Vorschub stfl. 25 – 241
mm/s
Gesamtantrieb ca. 50 kW / 380 V / 50
Hz
Gewicht ca. 8.000 kg
Zubehör /
Sonderausstattung
• In 2002 erneuerte IONIC –
Messsteuerung Modell 17 A mit Bildschirm und Direkteingabe der
Schleifdaten inklusive Teilezähler, Toleranzzähler, Überwachung von
Grenzwerten u. Erstellung von Statistiken. Die Werkstücktoleranzen
werden über Tastköpfe ständig erfasst und es erfolgt eine hydr.
Zustellung der Schleifköpfe nach entsprechender Voreingabe über
diese Meßsteuerung.
• Automatische Werkstückdicken-Messung
nach dem Schleifen und mechanische Werkstückhöhen-
•
Prüfung vor dem Einlauf der Werkstücke um einen
Schleifscheiben-Crash zu verhindern
• Automatische
hydraulische Abrichtvorrichtung zwischen die beiden Schleifscheiben
zum gleichzeitigen Abrichten nach einem voreingestellten Abrichtzyklus
(Anzahl Werkstücke / Zeit) inklusive hydraulischer Rückstellung des
oberen Schleifschlittens in die vorgegebene Schleifposition bzw.
Schleifmaß

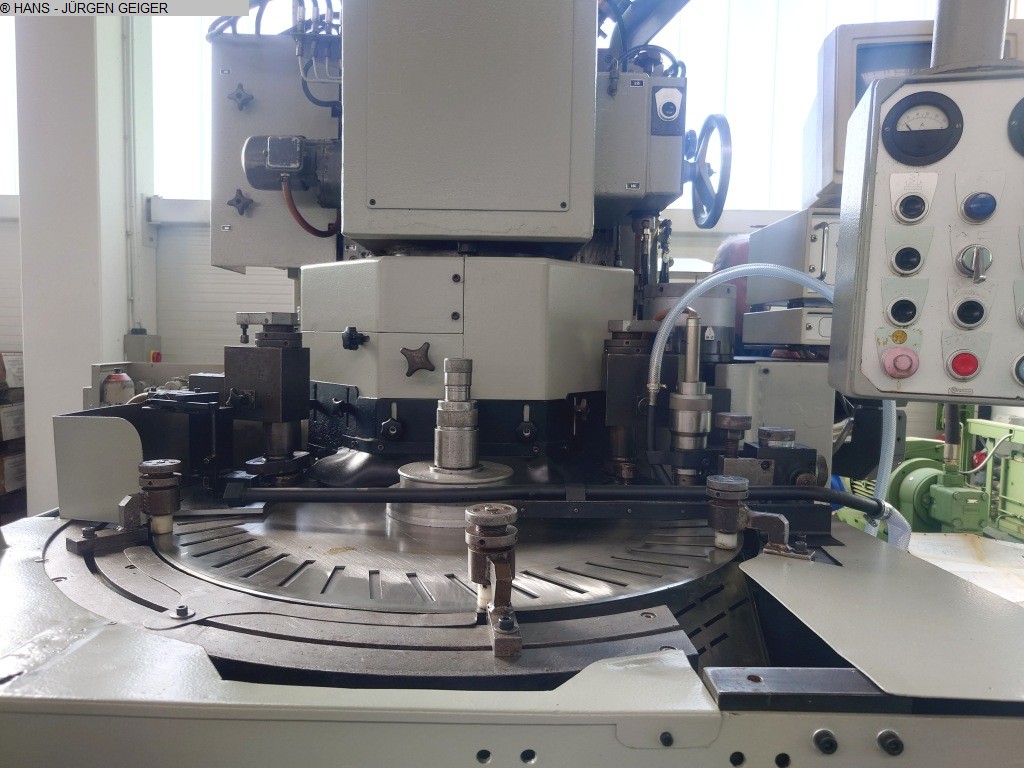

• Werkstück-Rundlaufvorrichtung mit
Transportscheibe (810 Ø) und stufenloser Drehzahlregulierung.
•
hydraulische Schleifscheiben-Zustellung über Tippbetrieb
•
ELBARON Ölnebel-Absaugung mit Ständer und einstellbarer
Absaugkegel
• Begehbares Umlauf-Podest zum einfachen Bedienen
und Überwachen der Anlage.
• Schleifscheiben Wechsel
Gestell, diverse Schleifscheiben
• Zentralschmierung,
separater Schaltschrank, separate Hydraulikanlage
Diese Maschine
eignet sich insbesondere für das gleichzeitige planparalelle
Schleifen von Werkstücken in
großer Serie. Zum Beispiel:
Unterlegscheiben, Kolbenringe, Hydraulikteile, Uhrenteile, Stanzteile,
etc.
Zustand : Gut bis sehr guter Zustand ! Bitte
klicken Sie hier für ein Video der Maschine :
https://www.geiger-germany.com/images/videos/DISKUS-DDS600RAM/vid.mp4<
br/>Lieferung : ab Lager, sofort möglich, FCA Metzingen
Zahlung : rein netto - nach Rechnungserhalt
