Drehdurchmesser über Bett:12 mm
Spindeldurchlass:15 mm
Drehlänge:120 mm
IntNr231165

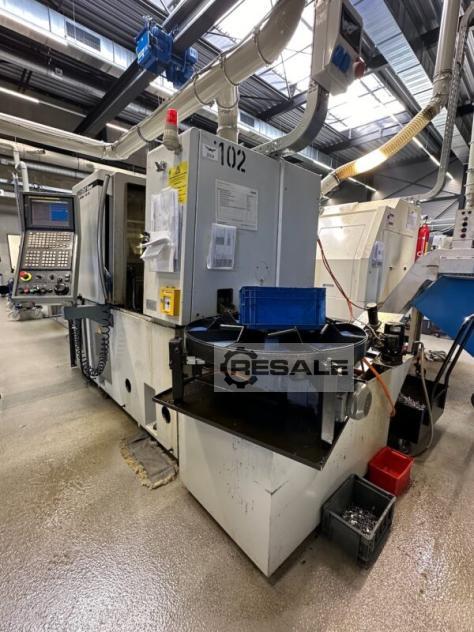

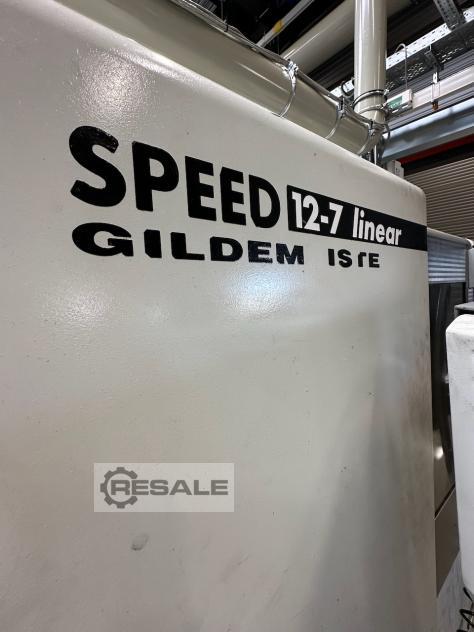

DMG Gildemeister CNC-Langdrehmaschine SPEED 12-7 linear
Bj. 2004
DMG (heute DMG MORI) ist eine hochpräzise CNC-Drehmaschine, die
speziell für die Bearbeitung kleiner Werkstücke entwickelt wurde.
Sie gehört zur Kategorie der Langdrehmaschinen und bietet dank
linearer Antriebstechnologie exzellente Dynamik und Genauigkeit.
Maschinennummer:
Maschinen Einschaltzeit: 153199 std.
Maschinen Automatik: 120054 std.
Zolltarifnummer / Warentarifnummer: 84581141
Hersteller: DMG Gildemaster
Herstellerland: Italien

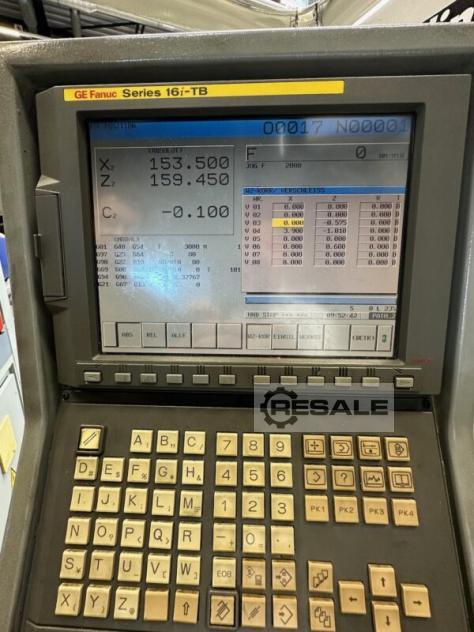

CNC-Steuerung FANUC 16i-TB mit 7 Achsen
CE Konformitätserklärung
Technische Daten
– Anzahl der Achsen : 7
– Anzahl von Spindeln : 2
X1-Achse: Querbewegung des Hauptschlittens (Hauptspindel).
Z1-Achse: Längsbewegung des Hauptschlittens (Hauptspindel).
Y1-Achse: Vertikalbewegung, oft für exzentrische Bearbeitungen.
C1-Achse: Drehbewegung der Hauptspindel
(Indexieren/Positionskontrolle).
X2-Achse: Querbewegung des Gegenspindels.
Z2-Achse: Längsbewegung der Gegenspindel.
C2-Achse: Drehbewegung der Gegenspindel.
Verfahrwege:
X1-Achse: ±30 mm
Z1-Achse: 120 mm
Y1-Achse: 195 mm
X2-Achse: 30 mm
Z2-Achse: 180 mm
HAUPTSPINDEL
– Max. Stangendurchmesser : 12 (15)[mm]
– Verfahrweg : 120 [mm]
– Spindeldrehzahl : 12000 [Upm]
– Spindelantriebleistung : 3.7 [kW]
– Drehmomen: 6Nm
GEGENSPINDEL
– Max. Stangendurchmesser : 12 (15) [mm]
– Spindeldrehzahl : 12000 [Upm]
– Spindelantriebleistung : 3.7 [kW]
– Drehmomen: 6Nm

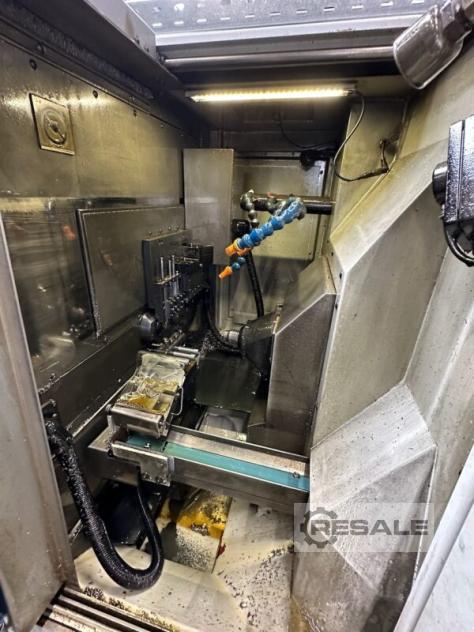

Angetriebene Werkzeuge:
Leistung der Werkzeugantriebe: 1,1 kW
Max. Drehzahl: 6.000 U/min
Werkzeuge:
Anzahl der Werkzeuge: bis zu 20 (davon einige angetrieben).
Angetriebene Werkzeuge: 4-6, für Fräs-, Bohr- und
Gewindeschneidoperationen.
Werkzeugaufnahme: ER-Spannzangen oder ähnliche Systeme.
Rückseitenbearbeitung auf der Rückseite 4 Stationen

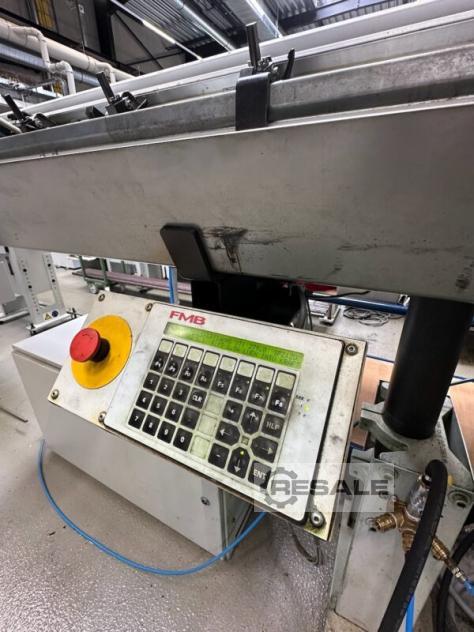

Stangenlademagazin FMB minimag /3200 / A
Bj.2003
Maschinennummer: 23-161 032
Stangendurchmesser : 0,8 – 18 [mm]
Stangenlänge : 3200 [mm]
Ladenzeit : ca. 22 sec (mit Stangen von 3200 mm)

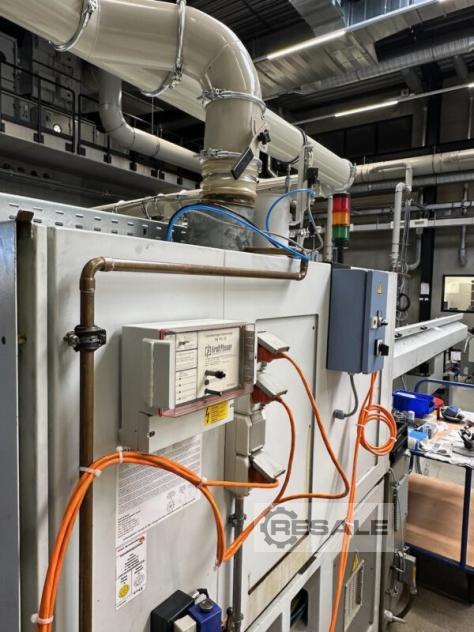

Kleinlöschanlage / Objektlöschanlagen Kraft und Bauer
Betriebshandbuch

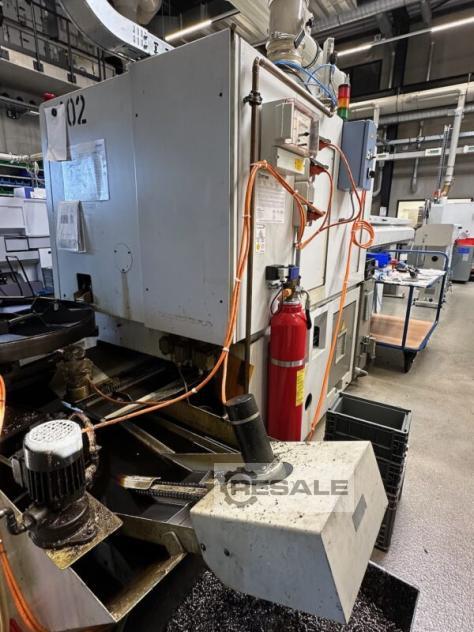

Teileseparator (Um die Rückverfolgbarkeit durch Stichproben für die
Qualitätskontrolle zu gewährleisten)
Späne -Ausschwemmanlage
Vorteile von Ausschwemmanlagen:
– Spänebedingte Stillstandszeiten werden minimiert
– für alle Materialien bestens geeignet
– Nutzungsgrad der Werkzeugmaschine steigt
– längere Werkzeugstandzeit durch größeres Kühlmittelvolumen
und geringere Kühlmitteltemperatur
– Mitarbeiter werden von unproduktiven Nebentätigkeiten
entlastet
GEWICHT UND ABMESSUNGEN
Abmessungen Maschine: ca. 2043 x 1200 x 1750 [mm]
Gewicht Maschine: ca. 2200 [kg]
Abmessungen Lademagazin: ca. 4400 x 500 x 1400 [mm]
Gewicht Lademagazin: ca. 550 [kg]
Die Maschine kann nach Terminvereinbarung Strom besichtigt werden.
