Hauptspindel: max. Stangendurchlass: 65mm, Bohrung Zugrohr: 75mm,
Durchmesser Spannzangenaufnahme: 160mm, Durchmesser Zentrierfutter:
175mm, Spindelnase: 140mm, max. Drehzahl: 5000/min, Nominaldrehmoment
(S1): 150Nm, Nominalleistung (S1): 22kW. Gegenspindel: Bohrung
Zugrohr: 45mm, Durchmesser Zentrierfutter: 175mm, Spindelnase: 140mm,
max. Drehzahl: 5000/min, Nominaldrehmoment (S1): 100Nm,
Nominalleistung (S1): 16,8kW. Achse W2 Gegenspindel: Verfahrweg:
690mm, max. Geschwindigkeit: 30m/min, max. Beschleunigung: 5m/s²,
Nominalschub (S1): 5000N. Achse X1: Verfahrweg: 165mm, max.
Geschwindigkeit: 30m/min, max. Beschleunigung: 5m/s², Nominalschub
(S1): 5000N. Achse Z1: Verfahrweg: 220mm, max. Geschwindigkeit:
30m/min, max. Beschleunigung: 5m/s², Nominalschub (S1): 5000N. Achse
X2: Verfahrweg: 165mm, max. Geschwindigkeit: 30m/min, max.
Beschleunigung: 5m/s², Nominalschub (S1): 5000N. Achse Z2:
Verfahrweg: 150mm, max. Geschwindigkeit: 30m/min, max. Beschleunigung:
5m/s², Nominalschub (S1): 5000N. Achse X3: Verfahrweg: 165mm, max.
Geschwindigkeit: 40m/min, max. Beschleunigung: 10m/s², Nominalschub
(S1): 2400N. Achse Z3: Verfahrweg: 678mm, max. Geschwindigkeit:
30m/min, max. Beschleunigung: 5m/s², Nominalschub (S1): 5000N. Achse
Y3: Verfahrweg: 80mm (+50/-30), max. Geschwindigkeit: 30m/min, max.
Beschleunigung: 5m/s², Nominalschub (S1): 5000N. Werkstückentladung
(UA-WA): max. Entladegewicht: 4daN, max. Entladedurchmesser: 70mm.

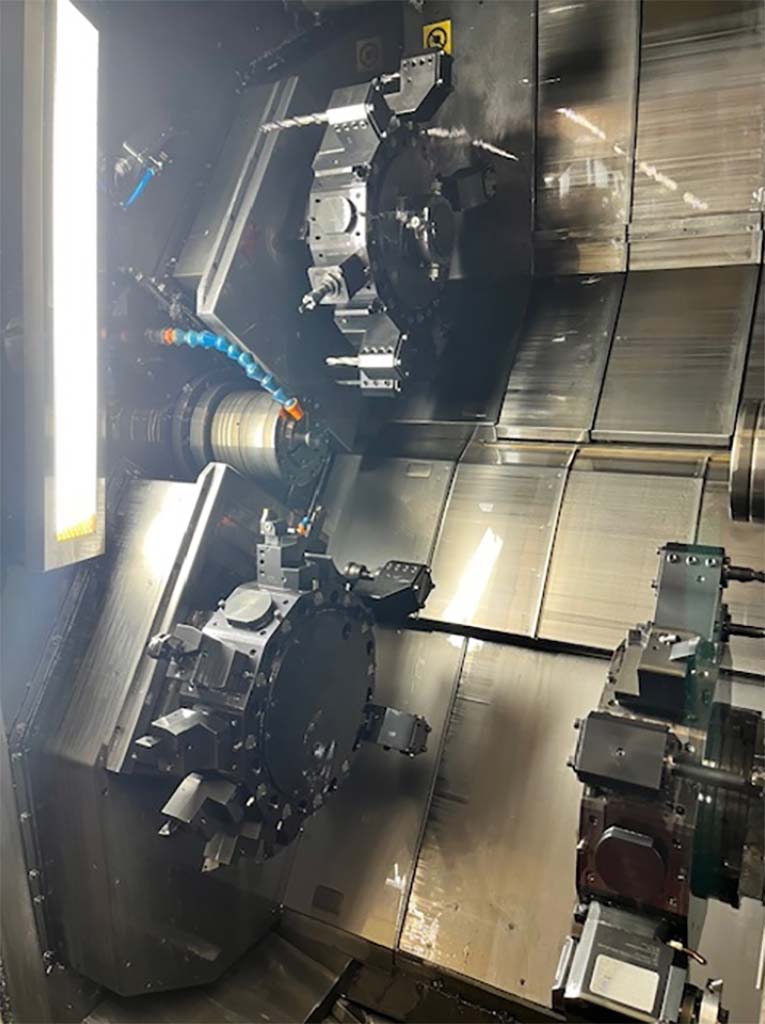

Anzahl aller Werkzeugstationen: 12,
Werkzeughalteraufnahmen-Durchmesser: 30mm, angetriebene Positionen:
12, max. Drehzahl der angetriebenen Werkzeuge: 4000/min,
Nominaldrehmoment (S1-n = 0/min): 17Nm, Nominalleistung (S1-n =

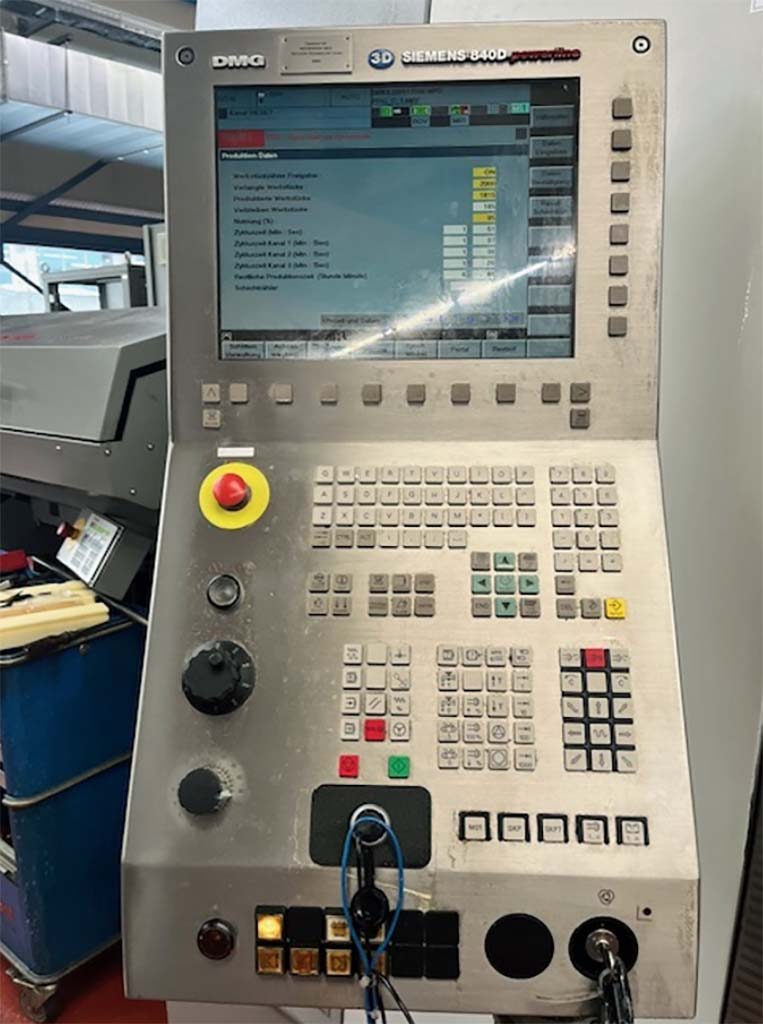

4000/min): 2,9kW, Steuerung: Siemens 840D, Bedienertafel: ErgoLine,
Bildschirm: Farbe TFT 19 Zoll, Spindelanzahl (C-Achsen): 2,

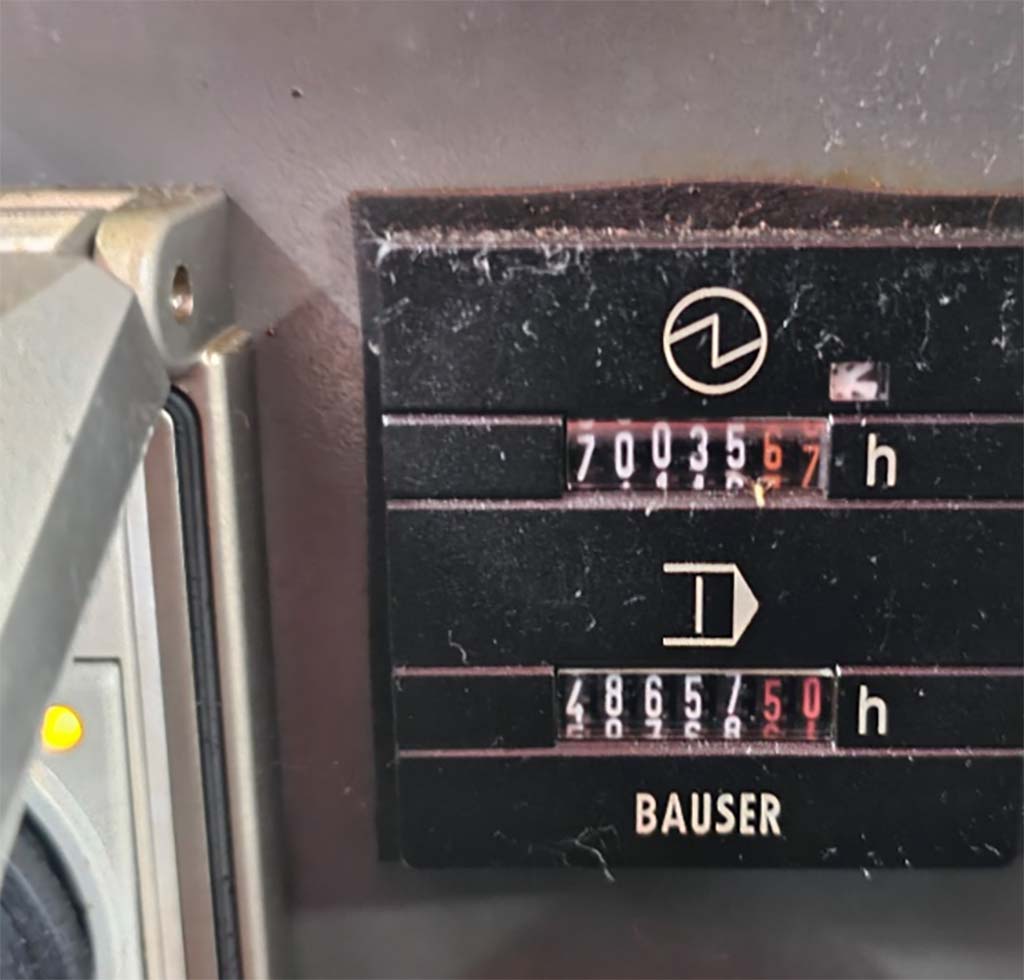

Achsenanzahl: 10, Kanalanzahl: 4. Betriebsstundenstand: 70.035h am
Strom, 48.657h in Produktion, Maschine läuft mit Schneidöl. Mit

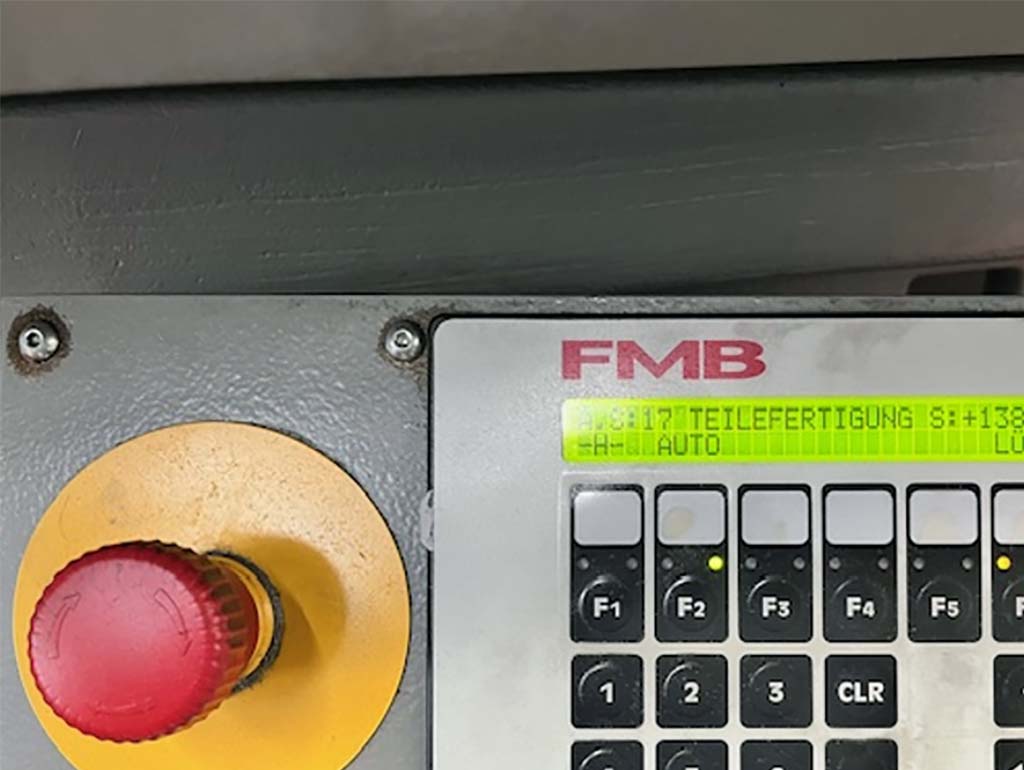

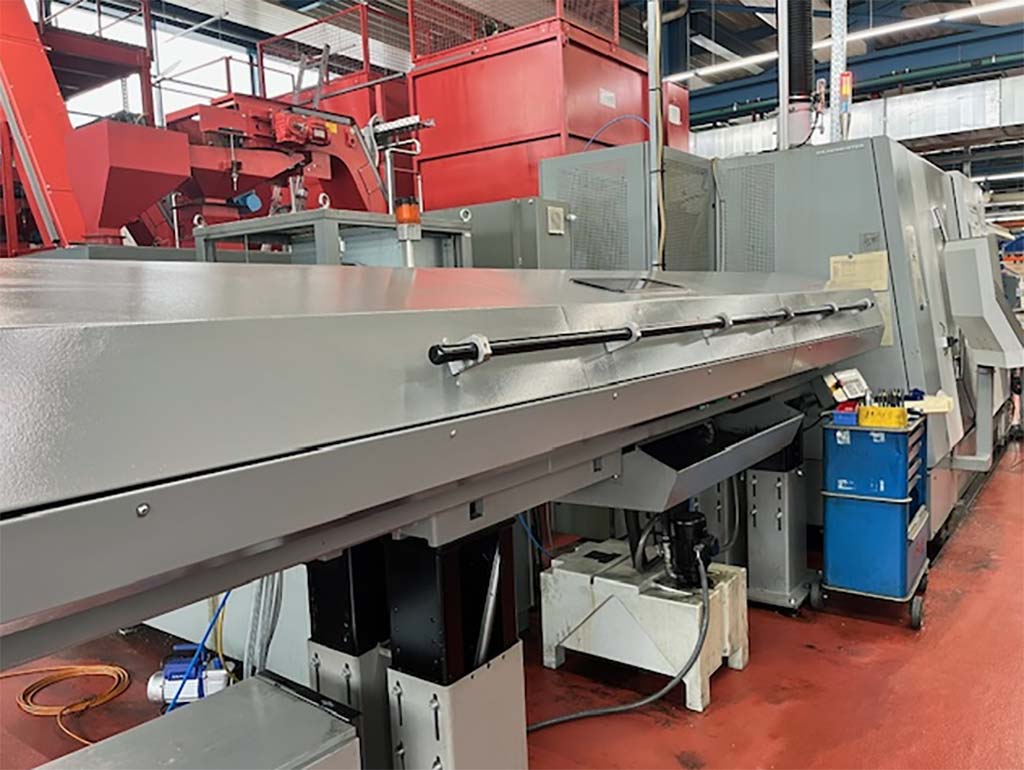

Dokumentation und Stangenlader FMB Turbo 8-80 XT 3200. Eine
Besichtigung vor Ort ist möglich.
