Metallbearbeitungs- und Werkzeugmaschinen / Bohrmaschinen, Bohrwerke, Bearbeitungszentren / Mehrspindelbohrmaschinen
Hersteller: DMG MORI
Modell: CTX beta 800
Maschinentyp: Mehrspindelbohrmaschinen
Eintrags-Nr.: 166605812
Anzahl: 1
Datum: 12.11.2025
Standort:
Deutschland
Preis:
Positionsnummer des Verkäufers: 071589
| Allgemein | |

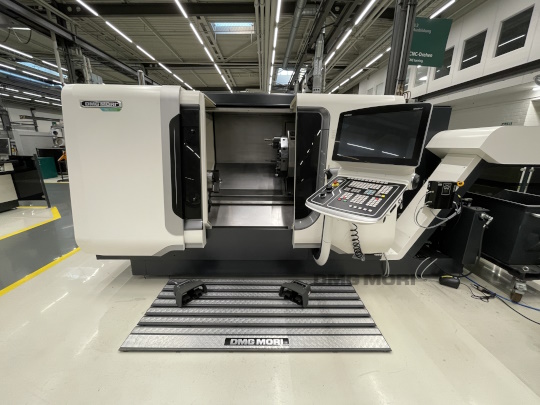

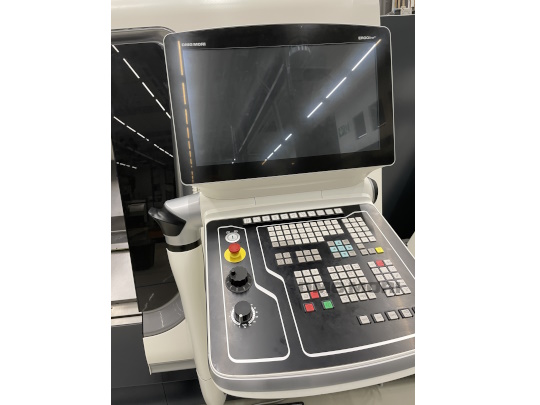

| 2-Achsen-Universal-Drehmaschine mit C-Achse und Werkzeugantrieb; Steuerung: CELOS mit Siemens 840D sl Operate | |

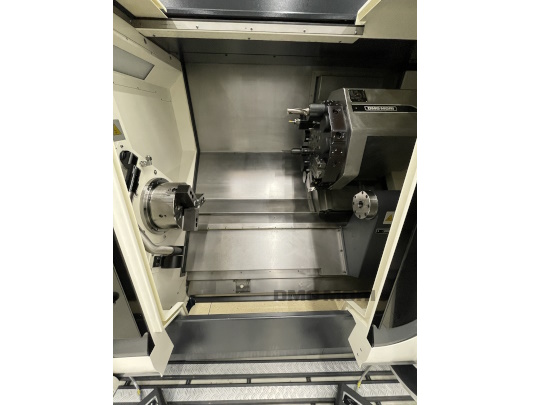

| Arbeitsbereich | |
| Umlaufdurchmesser ü. Bett | 700 mm |
| Drehdurchmesser | 410 mm |
| Planweg | 300 mm |
| Längsweg | 850 mm |
| Max. Drehlänge | 800 mm |
| Futterdurchmesser max. | 315 mm |
| Stangendurchmesser max. | 65 mm |
| Drehspindel (links) | |
| Spindelkopf | Flachflansch |
| Spindelkopfgrösse | 220h5 mm |
| Spindeldurchmesser im vorderen Lager | 160 mm |
| Spindelbohrung | 102 mm |
| Hauptantrieb 1 | |
| Antriebsleistung (100% ED) | 33 kW |
| Drehzahlbereich von - bis | 20 - 4000 U/min |
| Drehmoment (100% ED) | 580 Nm |
| Drehzahl der C-Achse | -200 U/min |
| Drehmoment der C-Achse (Haltemoment) | 580 Nm |
| Genauigkeit beim Punktstillsetzen | 0,01 Grad |
| Werkzeugträger 1 | |
| Anzahl d. Werkzeugstationen | 12 |
| Schaftdurchmesser nach DIN 69880 | 40 mm |
| Anzahl der angetriebenen Werkzeugstationen | 12 |
| Drehzahl max. | -6000 U/min |
| Leistung max. (40% ED) | 10 kW |
| Platzbedarf/Gewicht | |
| Aufstellmaße ca. (Breite x Tiefe x Höhe) | 3,99 x 2,69 x 1,99 m |
| Gewicht ca. | 6500 Kg |
| Technologiezyklus alternierende Drehzahl | Technologiezyklus zur Anwendung einer alternierenden Drehzahl für schwingungs- kritische Aufspannungen (Nur in Verbindung mit Siemens Steuerung) |
| Y-Axis Parting | Technologiezyklus zum Abstechen des Werkstückes über die Y-Achse zur Erreichung von signifikant höherem Vorschub, mehr Prozessstabilität und weniger Materialverlust. Diese Option enthält den Technologie- zyklus mit der entsprechenden Eingabemaske |
| Energiemessgerät für Siemens 840 sl OP CELOS | Energiemessgerät für 3D Steuerung Siemens 840D solutionline Operate mit CELOS |
| Futterspüleinrichtung, außen | Futterspüleinrichtung, außen (Hauptspindel) |
| Differenzdruckspannung f. H-Spdl | Differenzdruckspannung für Hauptspindel |
| Hauptspindel ISM 102 | Hauptspindel als integrierter Spindelmotor ISM 102 - Antriebsleistung 33/40 kW (100/40% ED) - Drehmoment 580/700 Nm (100/40% ED) - Drehzahlbereich 20-4000 min-¹ - Teilhohlspanneinrichtung (hydr.) Zugkraft 60 kN bei P max 40 bar - Zugrohrinnendurchmesser |
| Y-Achse für Reitstockmaschine | Y-Achse für Kreuzschlitten, Hub ± 60 mm |
| Verstärkte Kühlmittelpumpe, 5 - 20 bar | Verstärkte Kühlmittelpumpe 5 - 20 bar, frequenzgeregelt, zusätzlich zu der Standardpumpe |
| Doppelschaltfilter am Späneförderer | Doppelschaltfilter angebaut am Späneförderer |
| Scharnierbandspäneförderer | Scharnierbandspäneförderer inkl. Kühlmitteltank und Kühl mittelpumpe, 6 bar/20L/min |
| Autom.Schiebehaube, elektr. | Automatische Schiebehaubenbetätigung, elektrisch (Hinweis: Option B-L7250, automatische Ladeluke ist nicht möglich) |
| Werkzeug-Messeinrichtung im Arbeitsraum | Werkzeugmesseinrichtung im Arbeitsraum, manuell einschwenkbar |
| Elektrische Schnittstelle für Robo2Go | Elektrische Schnittstelle Standard Profibus für Robo2Go Inkl. - Zusätzlichem Druckluftanschluss - Zusätzlicher Ethernetschnittstelle - Netzeinspeisung des Roboters durch die Maschine - Eigener Bedienoberfläche integriert in CELOS (Powertool ab |
| Scheibenreinigung der Sicherheitsscheibe | Scheibenreinigung der Sicherheits- scheibe der Arbeitsraumtür mit Druckluft (Hinweis: Der Einsatz von Kühlmittel kann die Sicht auf das Werkstück bei der Bearbeitung / Einfahren beeinträchtigen) |
| Design-Variante BLACK | Design-Variante BLACK Arbeitsraumtür, Frontblende unter der Arbeitsraumtür, und Frontscheiben- umrahmung in Farbausführung tief schwarz |
| Pakete für erhöhte Umgebungstemperaturen | Paket für erhöhte Umgebungs- temperaturen bestehend aus Schaltschrankkühlaggregat (bis 40º) |
| Digital Manufacturing Package | Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d |
| Service Agent | Service Agent Kontrollierte Wartung und Instandhaltung der Maschine |
| Robo2Go | Flexibles Werkstück-Be- und Entladesystem mit einem 6 Achs-Industrie-Roboter - Austauschbarer Werkstückspeicher inkl. Werkstückablagen: - Max. 88 Teile bis Ø 60 mm - Max. 29 Teile bis Ø 125 mm - Max. Beladung der Ablage: 700 kg Es sind jeweils e |
| Modul 20 kg | Modul 20 kg - Max. Traglast des Roboters 20 kg - Dreieck-Greiferbasis mit Ausblaslanze |
| 3-Backengreifer | 3-Backengreifer für: - Futterteile - Innen- und Außengriff - Min. Werkstücklänge 20 mm 10kg-Modul: - Werkstückdurchmesser 20-100 mm (Außen) 20kg & 35kg-Modul: - Werkstückdurchmesser 25-175 mm (Außen) - Werkstückdurchmesser 65-210 mm (Innen) |
| 3-Backengreifer | 3-Backengreifer für: - Futterteile - Innen- und Außengriff - Min. Werkstücklänge 20 mm 10kg-Modul: - Werkstückdurchmesser 20-100 mm (Außen) 20kg & 35kg-Modul: - Werkstückdurchmesser 25-175 mm (Außen) - Werkstückdurchmesser 65-210 mm (Innen) |
| Andrückstern | Federnder Andrückstern zum Ausgleich von Winkelfehlern bei Sägeabschnitten |
| Druckreduzierung | Druckreduzierung - Manuelle Einstellung des Greif- drucks für jeden Greifer(A und B) separat im Bereich von 2,5 - 6 bar - Montiert am Roboterarm |
| Roboter in weißer Außenlackierung | Roboter in Sonderlackierung Calcit-Weiß (RAL 9010) |
| Hinweis: Maschine für Automation vorbereiten | Hinweis: Maschine für Automation vorbereiten Die Maschine muss für die Anbindung des Robo2Go mit der elektrischen Schnittstelle vorbereitet sein. |
