Metallbearbeitungs- und Werkzeugmaschinen / Fräsmaschinen / Horizontale Konsolfräsmaschinen
Hersteller: DMG MORI
Modell: DMU 65 H monoBLOCK
Maschinentyp: Horizontale Konsolfräsmaschinen
Eintrags-Nr.: 168153712
Anzahl: 1
Datum: 03.11.2025
Standort:
Deutschland
Preis:
Positionsnummer des Verkäufers: 064131
| Allgemein | |

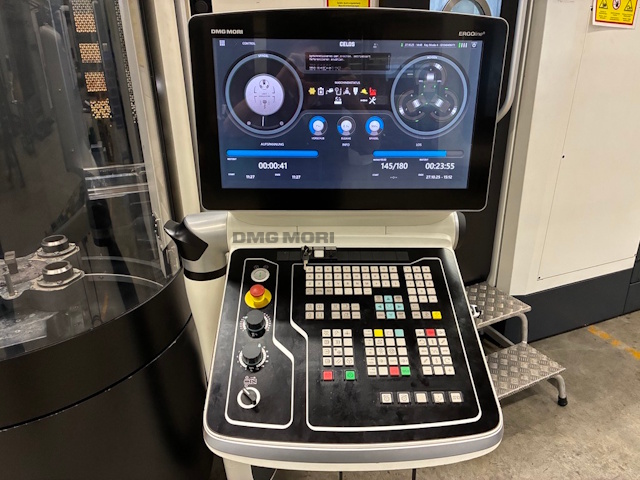

| Horizontales-Universal-Bearbeitungszentrum; Steuerung: CELOS mit Siemens 840D sl Operate | |
| Arbeitsbereich 1 | |
| längs | 650 mm |
| quer | 700 mm |
| senkrecht | 950 mm |
| Technische Daten | |
| Vorschub längs/quer/senkrecht | 60000/60000/60000 mm/min |
| Eilgang längs/quer/senkrecht | 60/60/60 m/min |
| Motorspindel 20.000 1/min | Motorspindel speedMASTER® HSK-A 63 Spindeldrehzahl 20 - 20.000 min-1 Leistung 35 kW / 25 kW Drehmoment 130 Nm / 86 Nm (40 / 100 % Einschaltdauer) |
| Kegelreinigung Bürste HSK | Kegelreinigungsstation mit rotierenden Bürsten für Werkzeugaufnahme HSK |

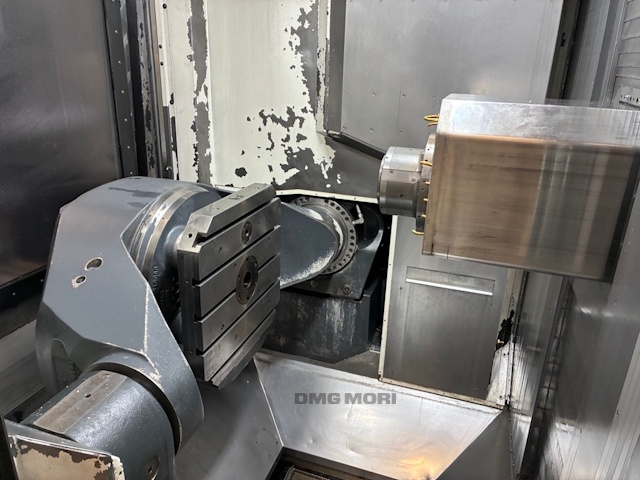

| NC-Schwenkrundtisch DirectDrive | NC-Schwenkrundtisch direct drive Tischplatte: d 650 mm, 1 x T-Nut 14 H7 (Richtnut, tischmittig) 8 x T-Nut 14 H12 (Spannnuten) zulässige Belastung: 600 kg Dreh-Achse: 80 min-1 direct drive Schwenk-Achse: 20 min-1 single drive Drehbereich Dreh-Achse: endlo |
| Achskinematik A / C für Schwenkrundtisch | Achskinematik A/C für Schwenkrundtisch Achsbezeichnung Schwenkachse: A Achsbezeichnung Drehachse: C 0°-Stellung A-Achse: Tisch vertikal Rundachseneinstellung: Modulo Maschinennullpunkt: In Tischmitte auf der Tischoberfläche Nicht kompatibel zu monoBLOC |
| Werkzeugmagazin, Rad, 273 Pl. | Werkzeugmagazin Radmagazin (3 Räder) mit 273 Magazinplätzen HSK-A63 oder optional ausgewählte Werkzeugaufnahme |
| Bedienpult für Beladestation Werkzeugmagazin | Bedienpult für Beladestation Werkzeugmagazin mit TFT Bildschirm 15 Eingabe über Softkeys / alphanumerisches Tastenfeld auf Touch Screen Windows 7 embedded |
| Kühlmitteltemperierung/IKZ-Kühlmittelanlage | Kühlmitteltemperierung für IKZ-Kühlmittelanlage 980 l Heizleistung max.: 3.000 W Kühlleistung max.: 3.800 W |
| IKZ-Anlage - Alu / Guss Filter 80 bar 1300 l Tank | IKZ-Kühlmittelanlage - Alu / Guss Filterpaket Kühlmittelbehälter 1.300 Liter Papierbandfilter IKZ frequenzgeregelt 10 bar/37l/min - 80 bar/31 l/min durch Spindelmitte (AD) AKZ 4 bar / 40 l/min (Angaben als theor. Pumpenleistung) Druck stufenlos program |
| Rotierende Sichtscheibe | Rotierende Sichtscheibe Arbeitsraumtüre |
| Teilbarer Späneförderer | Teilbarer Späneförderer geringerer Platzbedarf hinter der Maschine notwendig zum Herausziehen des Späneförderers im Wartungsfall |
| Kühleinrichtung | Kühleinrichtung Blasluft durch Spindelmitte, anwählbar über M-Funktion |
| Vorbereitung Öl-/Emulsionsnebelabscheideanlage | Vorbereitung mechanisch und elektrisch für Öl-/Emulsionsnebelabscheideanlage |
| Messtaster Infrarot Renishaw HSK-A 63 | Messtaster Infrarot Fabr. Renishaw OMP 60 HSK-A 63 |
| Werkzeugvermessung im Arbeitsraum Blum Laser | Werkzeugvermessung im Arbeitsraum Blum Laser DIGILOG Werkzeuglängen- und Durchmesser- vermessung vertikal |
| Werkzeugbruchkontrolle mechanisch | Werkzeugbruchkontrolle mechanische Ausführung |
| 3D quickSET Erweiterungspaket | 3D quickSET Erweiterungspaket für n-te Maschine: Software / Passwort (nur in Verbindung mit Option Messtaster und vorhandenem Messmittelsatz) |
| Sensorpaket i4.0 | Sensorpaket i4.0: MPC Machine Protection Control SGS Spindle Growth Sensor IKZ Durchflusswächter |
| proTIME | proTIME Display zur Visualisierung der Restlaufzeit, Reststückzahl und des Maschinenstatus |
| Rund-Palettenspeicher RPS 9 inkl. 9 Paletten | Rund-Palettenspeicher RPS 9 inkl. Anpassung NC-Schwenkrundtisch und 9 Paletten 500 mm x 500 mm T-Nuten nach DIN 55201-A2 (insgesamt 9 Paletten für Maschine mit Speicher) Automatische Arbeitsraumtüre Bedienpult für Beladestation Werkzeugmagazin |
| Verbundglas-Sicherheitsscheibe | Verbundglas-Sicherheitsscheibe für Sichtscheibe rechte Kabinentüre |
| Betriebsart 4 | Betriebsart 4 Prozessbeobachtung in der Fertigung Manueller Eingriff bei geöffneten Arbeitsraumtüren Freigabe nach ausgefüllter Checkliste |
| Genauigkeitspaket | Genauigkeitspaket Erweiterte Kühlmaßnahmen, Thermoshield und Bauteilselektion |
| MDynamics Paket | Deckel Maho Paket MDynamics Verbesserte Oberflächengüte bei verkürzter Bearbeitungszeit |
| Application Tuning Cycle ATC | Application Tuning Cycle ATC programmierbare Vorschub- Parametereinstellung für Bearbeitungsaufgabe Genauigkeit/Oberfläche/ Geschwindigkeit |
| Efficient Production Package | Efficient Production Package Lösungen für den sicheren Prozess und den effizienten Einsatz von wichtigen Bearbeitungsschritten |
| Interpolationsdrehen | Interpolationsdrehen Dreh-Stechzyklus zur Herstellung von einfachen Dichtflächen und Einstichen auf Bearbeitungszentren. In Verbindung mit Siemens Steuerung nur horizontaler und vertikaler Bearbeitungsebene möglich |
| 3D-Datenmodell | 3D Datenmodell in STEP-Format zur kundenseitigen Integration in ein CAD-System zum Zweck einer Maschinensimulation. (Datenbasis in Baugruppenstruktur) |
| DMG MORI NETSERVICE | DMG MORI NETSERVICE Qualifizierter Support durch Internet-gestützte Ferndiagnose |
| IoT connector | DMG MORI IoTconnector Der IoTconnector ermöglicht die Nutzung der Onlinedienste von DMG MORI (z. B. NETSERVICE oder MESSENGER on ADAMOS). |
| SERVICE AGENT (CELOS) | SERVICE AGENT (CELOS) Kontrollierte Wartung und Instandhaltung der Maschine |
| MESSENGER (CELOS) | MESSENGER (CELOS) Übersichtlicher Maschinen Live-Status der vernetzten Maschinen |
| Performance Package | Performance Package bestehend aus Condition Analyzer und Performance Monitor Optimierung der Transparenz durch detaillierte Maschinenübersicht mit innovativen Monitoring APPs. |
| Sonderausstattung | Messedesign Standartgenauigkeit ! |
