Metallbearbeitungs- und Werkzeugmaschinen / Fräsmaschinen / Universalkonsolfräsmaschinen

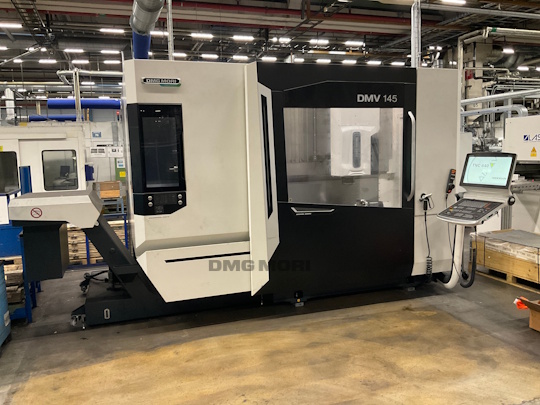

Hersteller: DMG MORI
Modell: DMV 145
Maschinentyp: Universalkonsolfräsmaschinen
Eintrags-Nr.: 166896738
Anzahl: 1
Datum: 11.05.2025
Standort:
Deutschland
Preis:
Positionsnummer des Verkäufers: 051346
| Allgemein | |

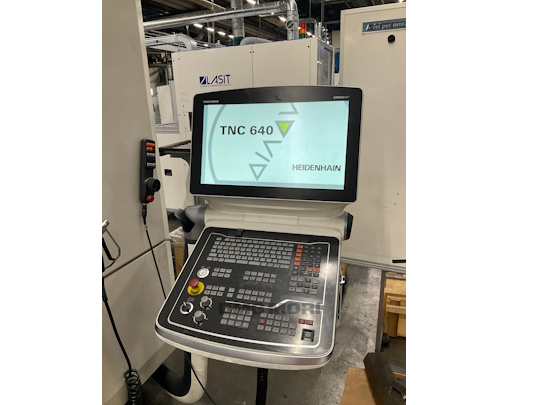

| Vertikal-Bearbeitungszentrum Stealth Design; Steuerung: CELOS mit Heidenhain TNC 640 | |
| Technische Daten | |
| Eilgang längs/quer/senkrecht | 42/42/42 m/min |
| Vorschub längs/quer/senkrecht | 1-42000/1-42000/1-42000 mm/min |
| Arbeitsbereich 1 | |
| quer | 700 mm |
| längs | 1450 mm |
| senkrecht | 550 mm |
| Integrierte Motorspindel speedMASTER® | Integrierte Motorspindel speedMASTER® Bei Drehzahlen > 18.000 min-1 wird der Einsatz von Werkzeugen mit Plananlage (BIG-PLUS®) gefordert. |
| Antriebsleistung (100% ED) 25 kW | |
| Antriebsleistung (40% ED) 35 kW | |
| Drehmoment (100% ED) 86 Nm | |

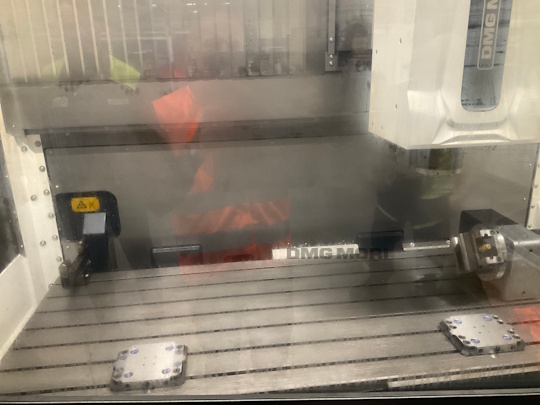

| Tisch | Tischfläche 1760 x 750 mm |
| Spannsystem DIN ISO 7388-3-AD | |
| Werkzeugaufnahme SK40 nach DIN ISO 7388-1-A | |
| Drehzahlbereich von - bis - 20000 U/min | |
| Drehmoment (40% ED) 130 Nm | |
| Nutenbreite 14 mm | |
| Zulässige Belastung (tischmittig) 1500 Kg | |
| Anzahl der Nuten 7 | |
| Abstand der T-Nuten 100 mm | |
| Kabinendach | Kabinendach In Stahlblechausführung Öffnen und Schließen über Arbeitsraumtür |
| Sonderausstattung | Spannpneumatik 1-kreisig NC-Teilapparat Lehmann EA 510 indirekt Pmax = 50 WS (VDI/DGQ 3441) Spitzenhöhe 150 mm inkl. Maschinenvorbereitung Direkes Wegmeßsystem für NC-Teilapparat P=15 ws (UDI/DGQ 3441) Spindeldurchgang verschlossen |
| Sonderausstattung | Werkzeugmagazin 30 Plätze SK40 Kettenmagazin mit Köchern und Doppelgreifereinrichtung, inkl. direkte manuelle Werkzeugbestückung in das Werkzeugmagazin |
| Sonderausstattung | Späneförderer (Kratzband) mit AKZ- und Grundmaschinenspülpumpe Spülpistole zur Spänespülung |
| Sonderausstattung | Messtaster Infrarot für ISO 40 Fabr. Renishaw PP 60 optical (OMP 60) Werkzeugaufnahme passend zur Spindel Laserwerkzeugvermessung Blum DIGILOG, automatisch einfahrbare Messeinheit Werkzeuglänge- und Durchmesservermessung automatische Reinigung ü |
| Sonderausstattung | Elektronisches Handrad ATC (Application Tuning Cycle) programmierbare Uorschub Parametereinstellung für Bearbeitungsaufgabe Genauigkeit/Oberfläche/ Geschwindigkeit |
