x-Weg: 730 mm
y-Weg: 730 mm
z-Weg: 880
mm
Gesamtleistungsbedarf: 46 kW
Maschinengewicht ca.: 15
t
Raumbedarf ca.: 5.5x3.0x2.8 m
Baujahr 2014 mit
CNC-Steuerung Siemens 840D sl
abgelesene Betriebsstunden 23262 /
15894
am Lager unter Strom
TECHNISCHE
DATEN
Verfahrweg in der X-Achse 730 mm
Verfahrweg in der
Y-Achse 730 mm
Verfahrweg in der Z-Achse 880 mm
max.

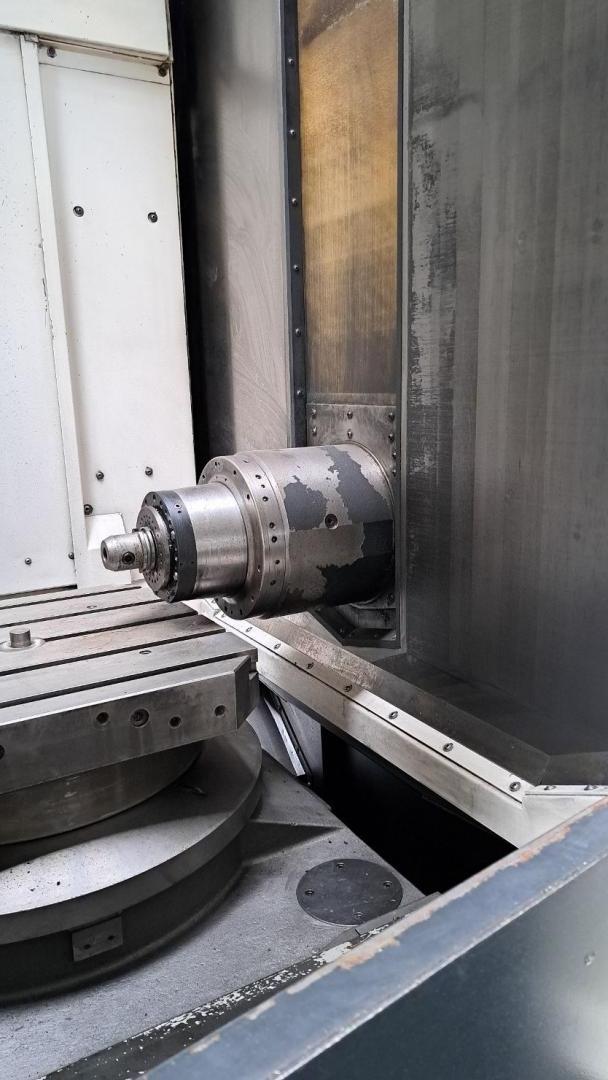

Spindeldrehzahl 12000 U/min
Antriebsleistung der Frässpindel 30
KW
max. Drehmoment 102 Nm
Werkzeugaufnahme SK40
Abstand
Spindelmitte - Tisch 80 - 810 mm
Abstand Spindelnase - Tischmitte
70 - 950 mm
max. Werkstückgewicht 500 kg
max.
Werkstückdurchmesser 800 mm
max. Werkstückhöhe 1100
mm
Paletten Wechselzeit 9.5 sec
Indexierzeit 1.3
sec
Indexierung der B-Achse ( Tisch ) 360 x 1
Grad
WERKZEUGWECHSLER
Anzahl der Werkzeugplätze 40
Pos.
max. Werkzeugdurchmesser 110 mm
max. Werkzeugdurchmesser
bei freiem Nachbarplatz 320 mm
max. Werkzeuglänge 550 mm
max.
Werkzeuggewicht 30 kg
Werkzeugwechselzeit / Werkzeug-Werkzeug 1.95
sec
Wechselzeit Span - Span 4.4 - 10.0
sec
VORSCHÜBE
max. Vorschubgeschwindigkeit 60000
mm/min
Eilgang 60 m/min
Tippvorschubgeschwindigkeit 0 - 5000
mm/min
Gesamtleistungsbedarf 46,2
KVA
Dno8J2
Maschinengewicht ca. 15 to
Raumbedarf 5.5 x 3.0
x 2.8 m
AUSSTATTUNG und ZUBEHÖR
2-fach Palettenwechsler
Größe der Paletten 500x500 mm
Späneförderer,
Kühlmitteleinrichtung Hochdruck 40 bar
innere Kühlmittelzufuhr,
Werkzeugwechsler, Dokumentation
B-Achse im Tisch mit Indexierung 1
Grad
Meßtaster Renishaw PP60op
