Drehdurchmesser: max. 366 mm
Drehlänge: 705 mm

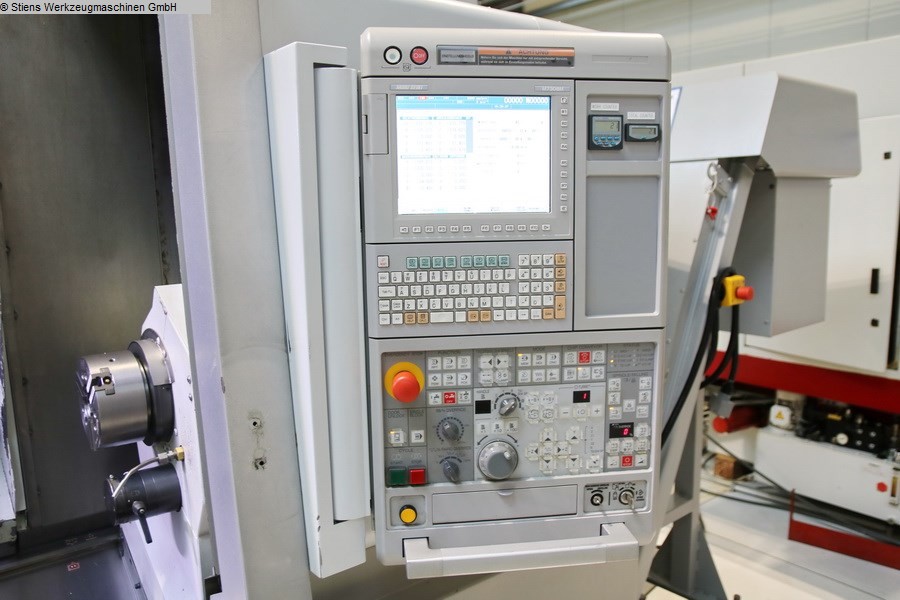

Steuerung: M
730 BM MAPPS IV
Umlaufdurchmesser über Bett: 920
mm
Umlaufdurchmesser über Planschlitten: 742
mm

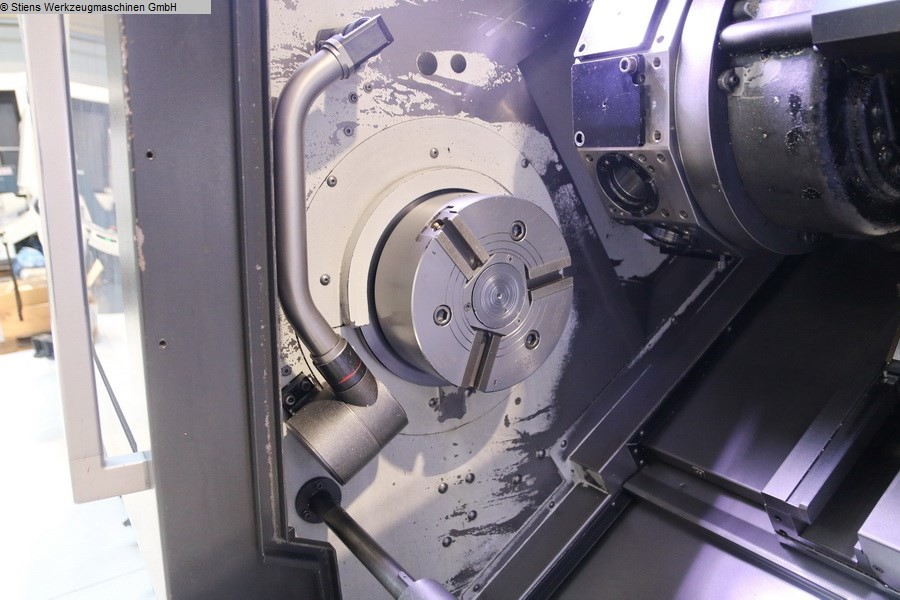

Hauptspindel::
Drehzahlbereich - Hauptspindel: 4.000
min/-1
Antriebsleistung - Hauptspindel: 18,5 / 15
kW
Spindelnase: JIS A-8
Spindellagerdurchmesser: 140
mm
Spindelbohrung: 91 mm
max. nutzbarer Stangendurchmesser: 80
mm
Futterdurchmesser: 250 mm

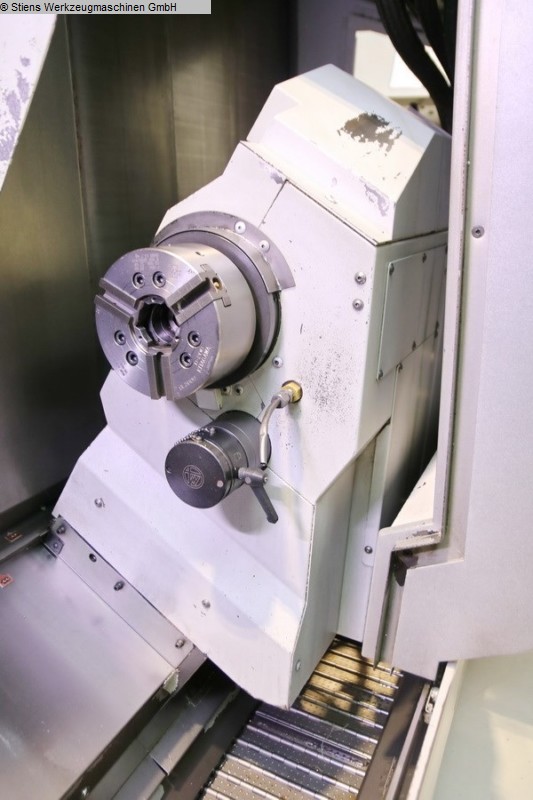

Gegenspindel::
Drehzahlbereich - Gegenspindel: 6.000 min/-1
Antriebsleistung
- Gegenspindel: 11 / 7,5 kW
Spindelnase: JIS A2-5
Spindellagerdurchmesser: 85 mm
Spindelbohrung: 43 mm
max.
nutzbarer Stangendurchmesser: ( - ) mm
Futterdurchmesser: 170
mm
Verfahrwege::
x-Weg: 260 mm
z-Weg: 795 mm
Y -
Achse: +/-50 mm
Eilgang ( X / Y / Z ): 30 / 10 / 30
m/min

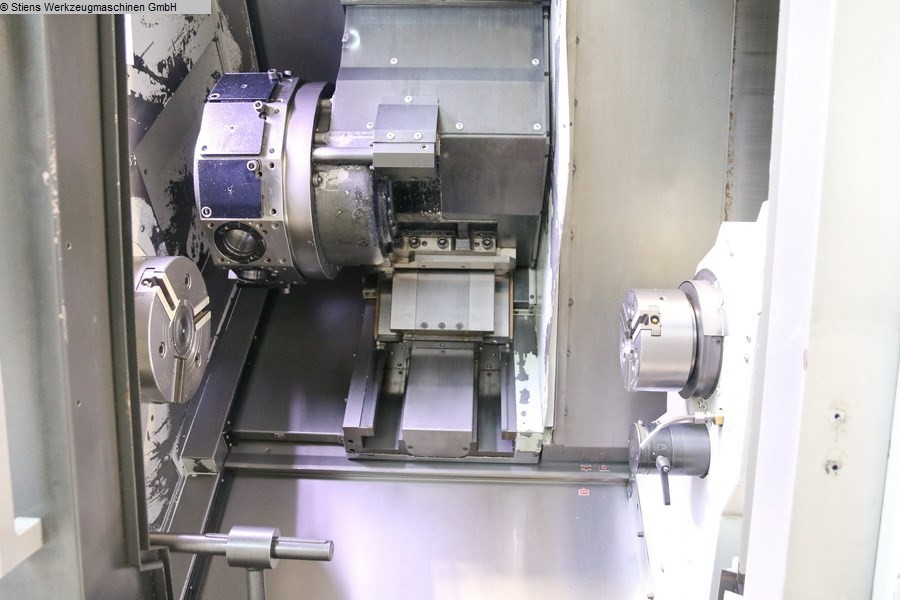

Werkzeugrevolver::
Anzahl der Werkzeugplätze: 12
pos.
Werkzeugaufnahme: BMT 60
Schafthöhe für
Vierkantwerkzeug: 25 mm
Schaftdurchmesser der Bohrer: 50
mm
Revolverschaltzeit: 0,27 sec.
Angetriebene
Werkzeugpositionen::
Drehzahlbereich - angetr. Werkzeuge: max.
10.000 min -1
Antriebsleistung - angetr. Werkzeuge: 5,5 / 3,7
kW
Gesamtleistungsbedarf: 40 kVA
Maschinengewicht ca.: 6,4
t
Raumbedarf ca.: 5,0 x 3,0 x 2,3 m
Dokumentation:
Späneförderer:
Kühlmitteleinrichtung: 5 bar
Hydraulikeinheit:
C-Achse: 0,001°
Y-Achse:
Werkzeugantrieb:
Arbeitsraumbeleuchtung:
Teilefänger:
Gegenspindel:
Interface für
Stangenlader: ( LNS )
Dreibackenfutter: BB210 / B206
feststehende Werkzeughalter: 24x
angetriebene
Werkzeughalter: 6x ax. / 4x rad.
Hohlspanneinrichtung: 81 / 45 mm
Reitstockfunktion Gegenspindel:
Signallampe:
CNC -
Dreh- und Fräszentrum

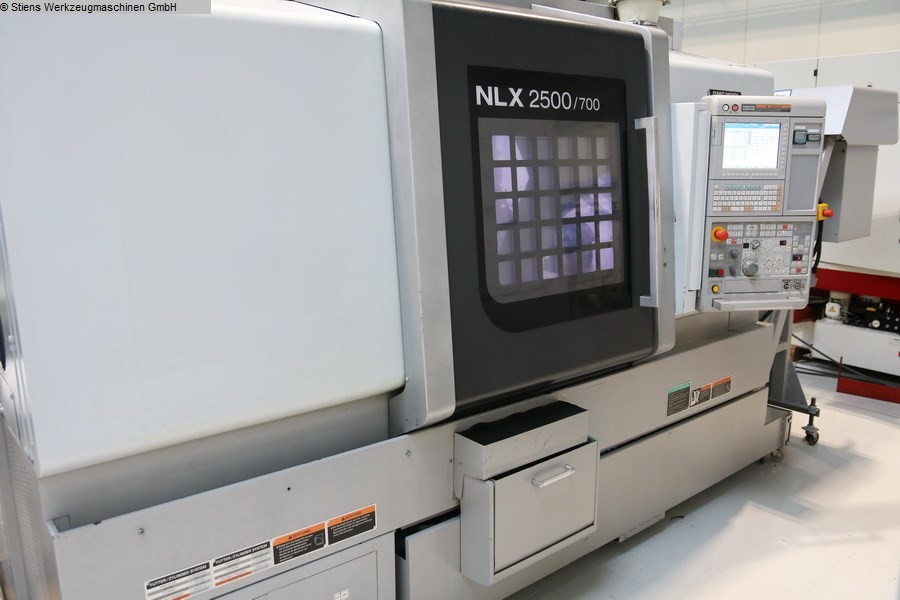

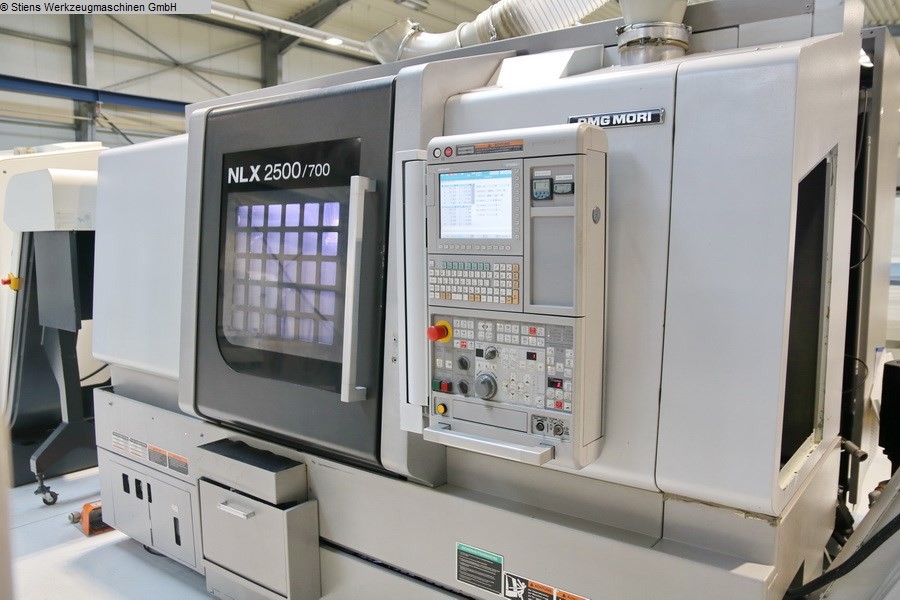

DMG MORI - NLX 2500 SY / 700
- Haupt- und Gegenspindel
- C-Achse
- Y-Achse
-
Werkzeugantrieb
