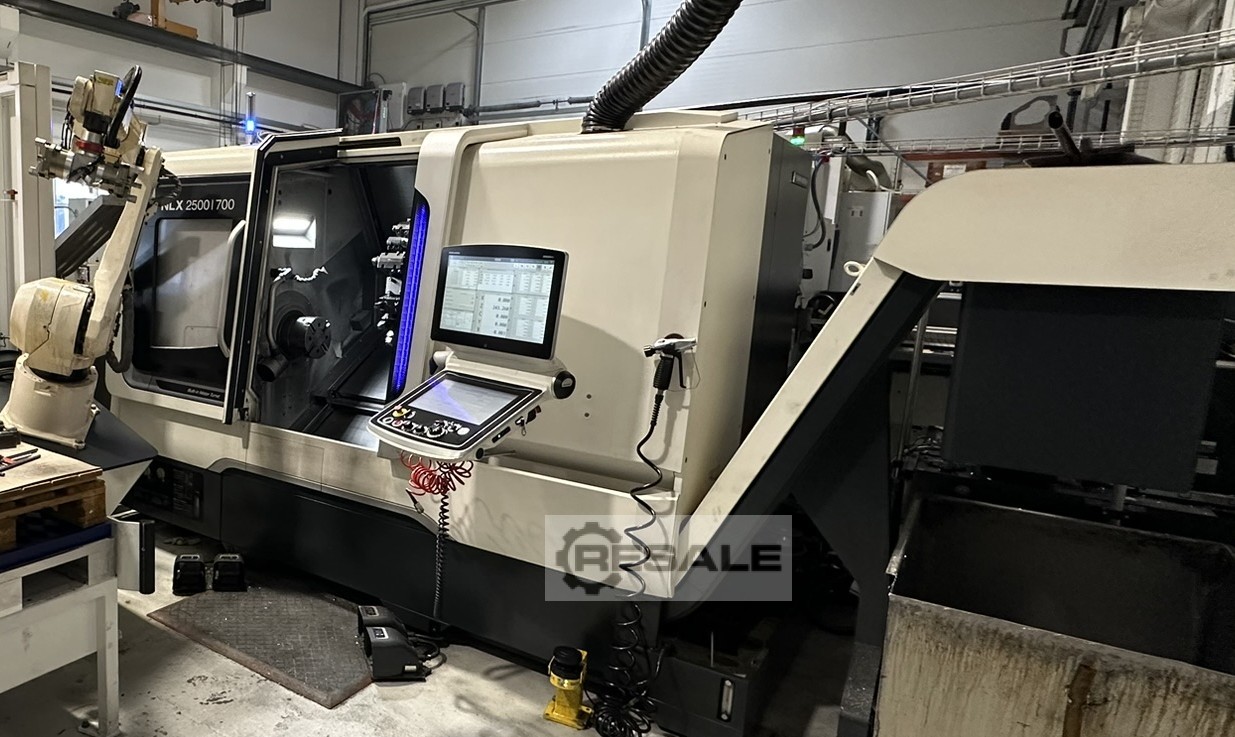

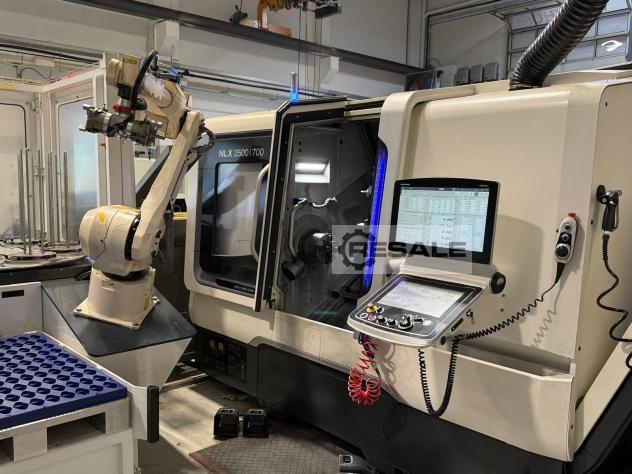

CNC Drehmaschinen DMG MORI NLX 2500 SY 700

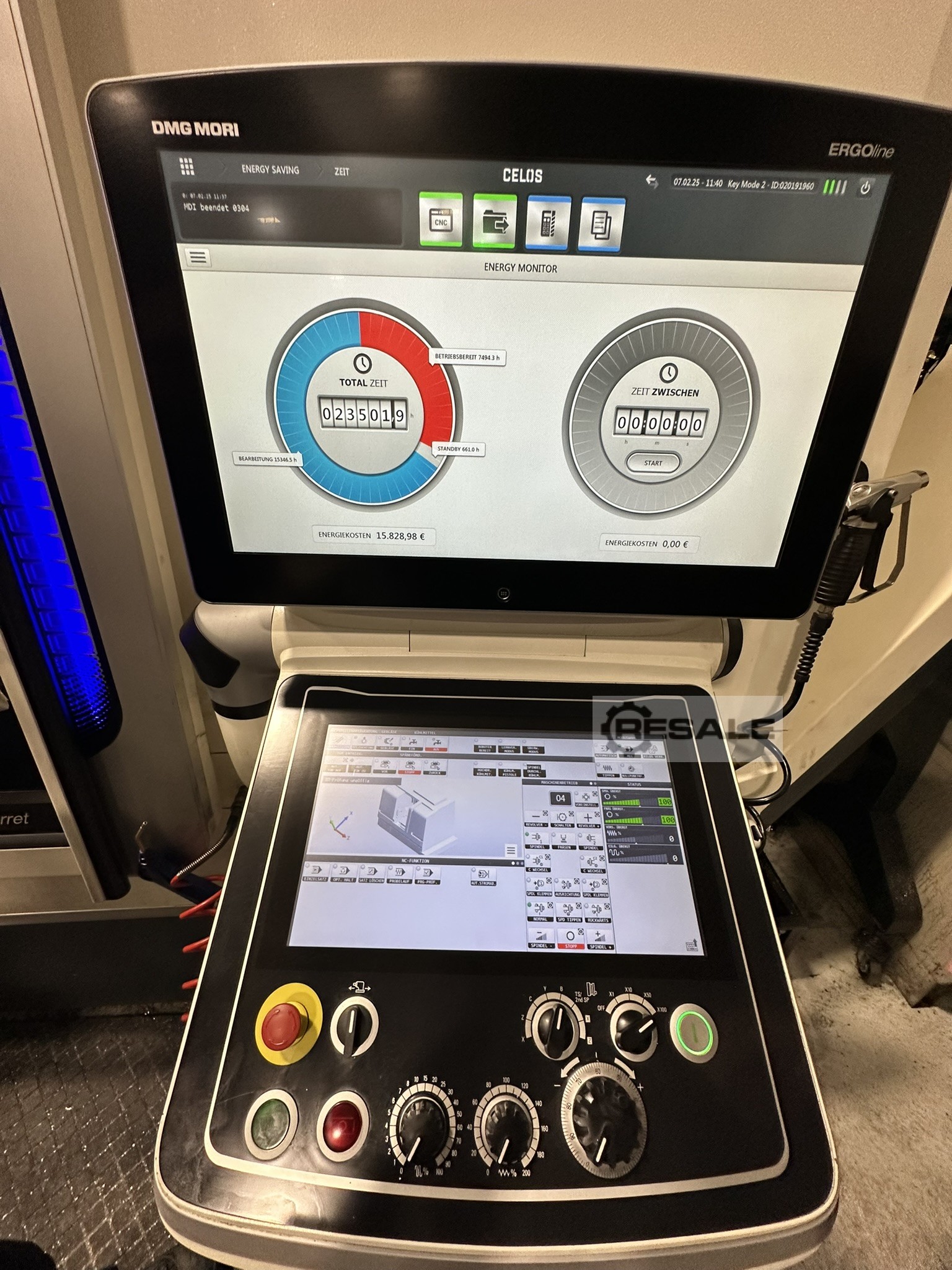

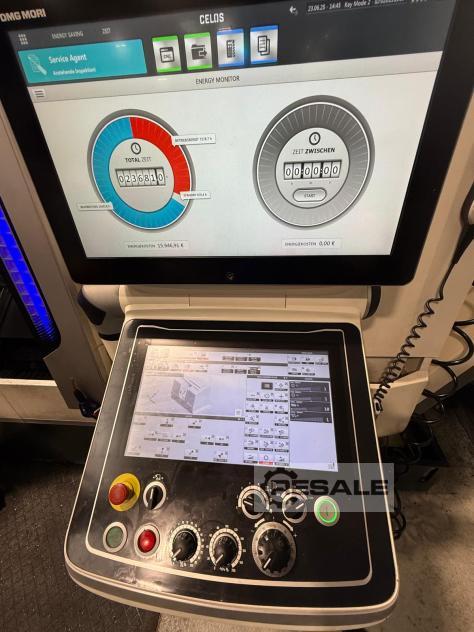

CNC-Steuerung: Mitsubishi M730UM (CELOS - ERGOline Touch)
Fassungsvermögen
Verfahrweg X-Achse mm: 260
Verfahrweg der Y-Achse mm: ±50
Verfahrweg der Z-Achse mm: 795
Drehlänge mm: 705
Max. Drehdurchmesser mm: ø: 366
Umlaufdurchmesser über Bett mm: ø: 920
Umlaufdurchmesser über Querschlitten mm: 740
Arbeitskapazität der Stange mm: 80
Werkzeugmagazin
Plätze in den Magazinen: 20
Werkzeugaufnahme: BMT40

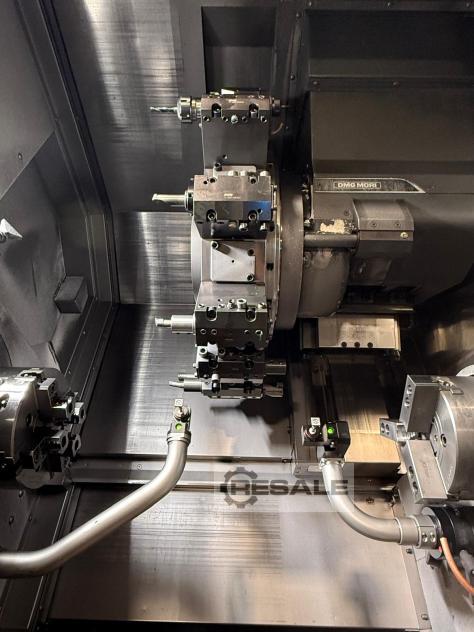

Oberer Turm
Anzahl der Werkzeugplätze St .: 20

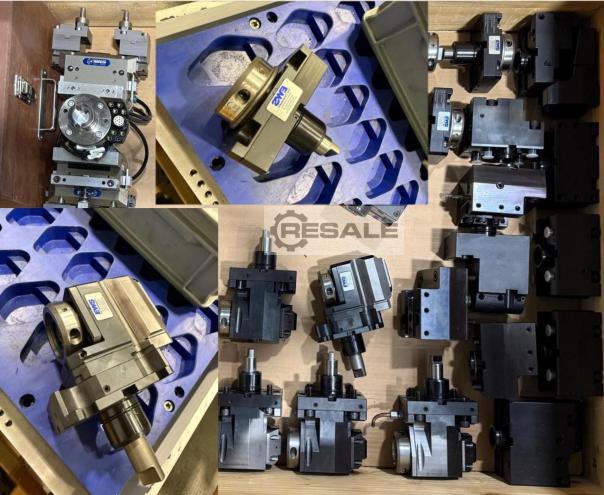

Drehzahlbetriebene Werkzeuge Drehzahl: 10.000
Antrieb Angetriebene Werkzeuge kW: 5,5/4,9/4,2 (3 min/5 min/cont)
Verfahrweg der Y-Achse mm: 100
Eilgang: 30
Hauptspindel
Drehzahl Spindeldrehzahl: 4.000
Antriebsleistung Spindel kW: 18,5/18,5/15 (25%ED/50%ED/cont)
Spindelbohrung mm: 91
Futtertyp: Hohlfutter (Ø254 mm) BB210A821
Hersteller: KITAGAWA
Spindelnase: JIS A2-8
Maximales Drehmoment Nm: 49
Gegenspindel
Drehzahl Spindeldrehzahl: 5.000
Antriebsleistung Spindel kW: 11/7,5 (25%ED/cont)
Spindelbohrung mm: 73
Futtertyp: Hohlfutter (Ø210 mm) BB208A621
Hersteller: KITAGAWA
Spindelnase: JIS A2-5
Maximales Drehmoment Nm: 22
Verfahrweg Gegenspindel mm: 734

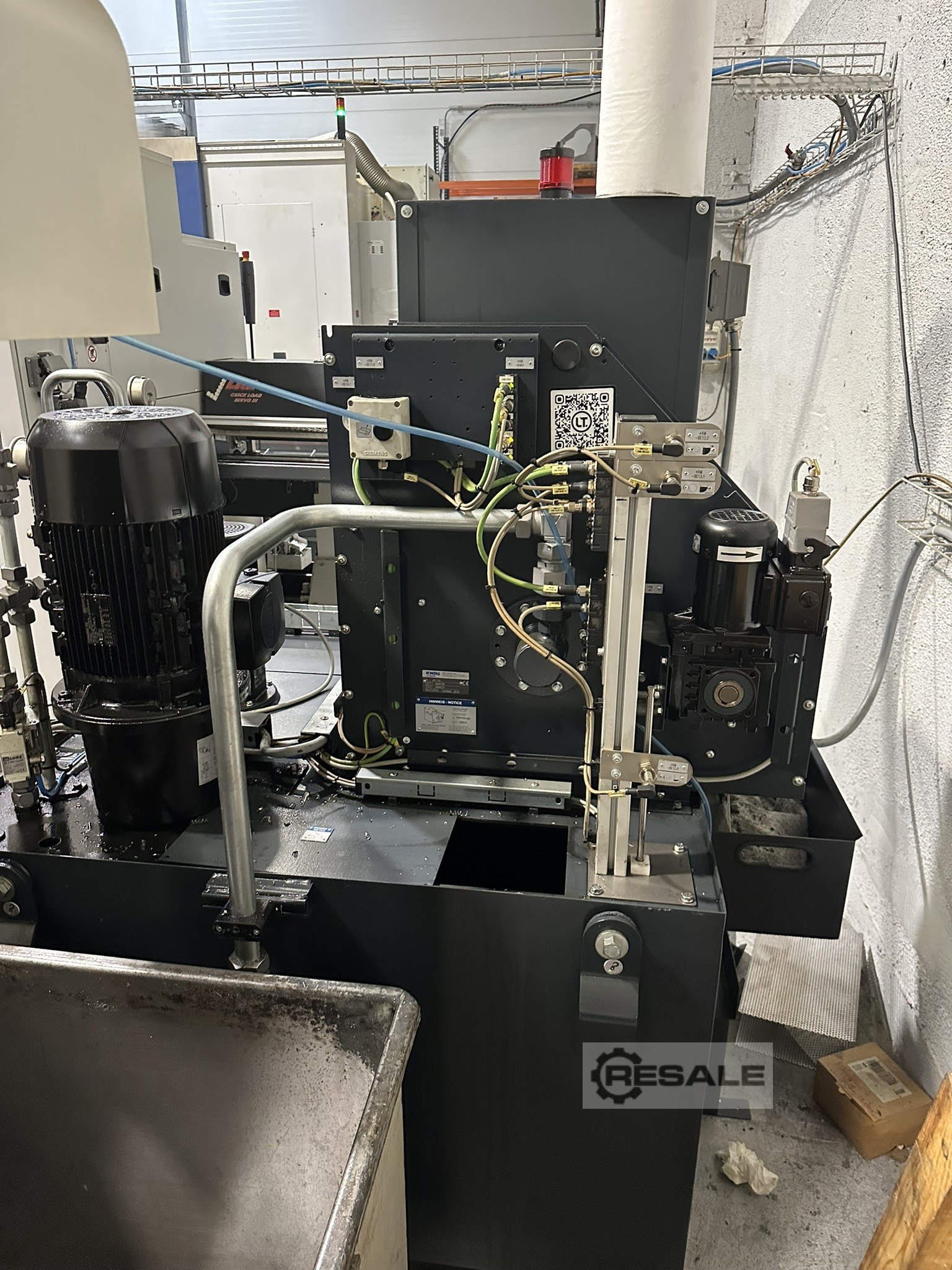

Kühlmittel-System
Tankinhalt Liter: 366
Ausrüstung

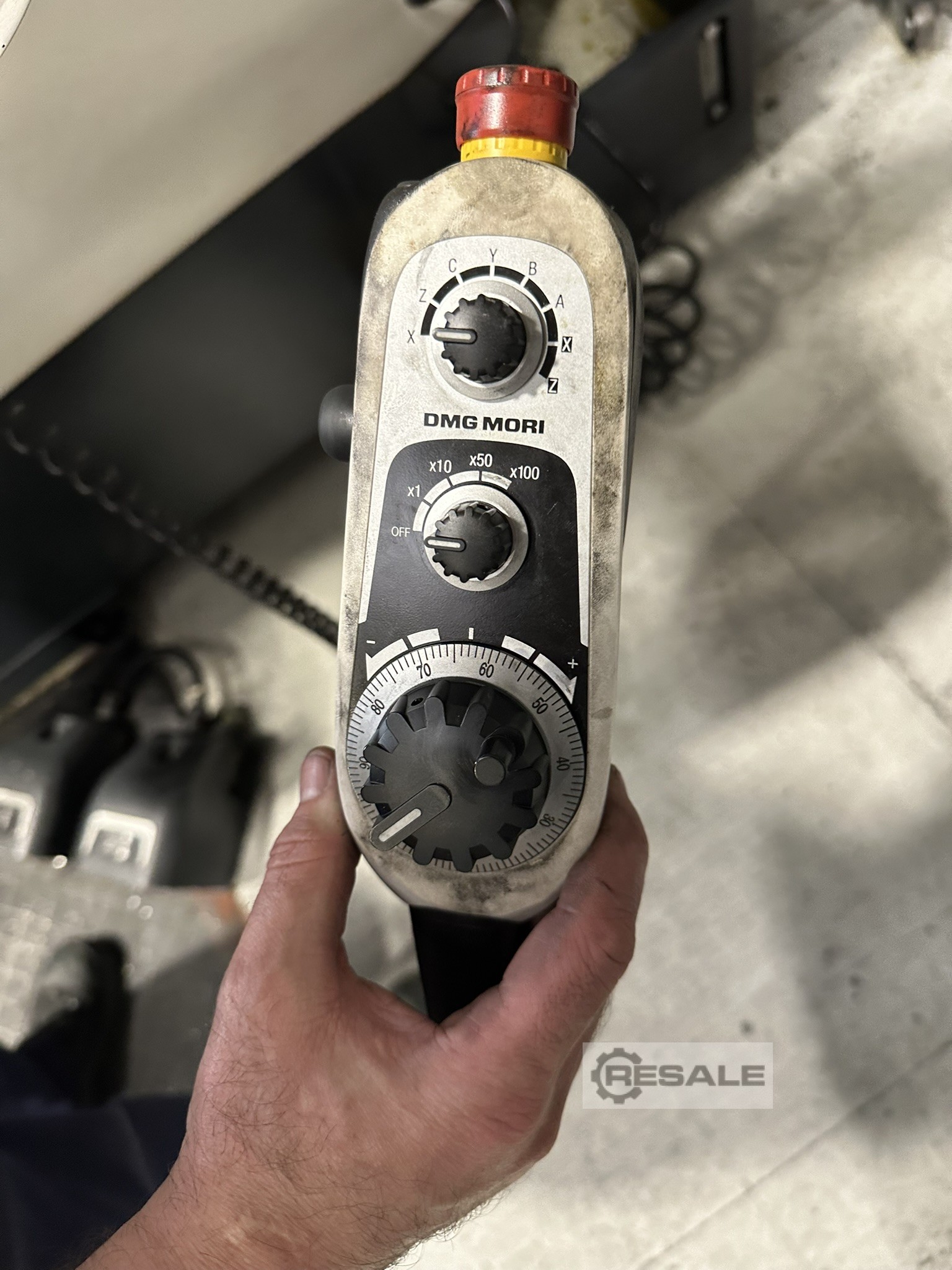

Elektronisches Handrad

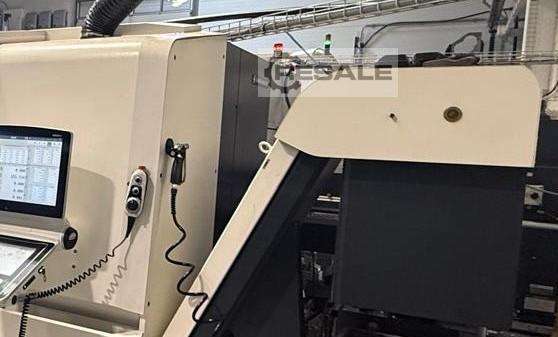

Späneförderer
Signallampe
Hochdruckpumpe
Nebelabscheider
Licht für den Arbeitsbereich
Futterfußschalter (doppelt) für Haupt- und Gegenspindel
Kühlmittelpistole
Messsonde
Papierband-Filter
Preparación para trabajar con robot

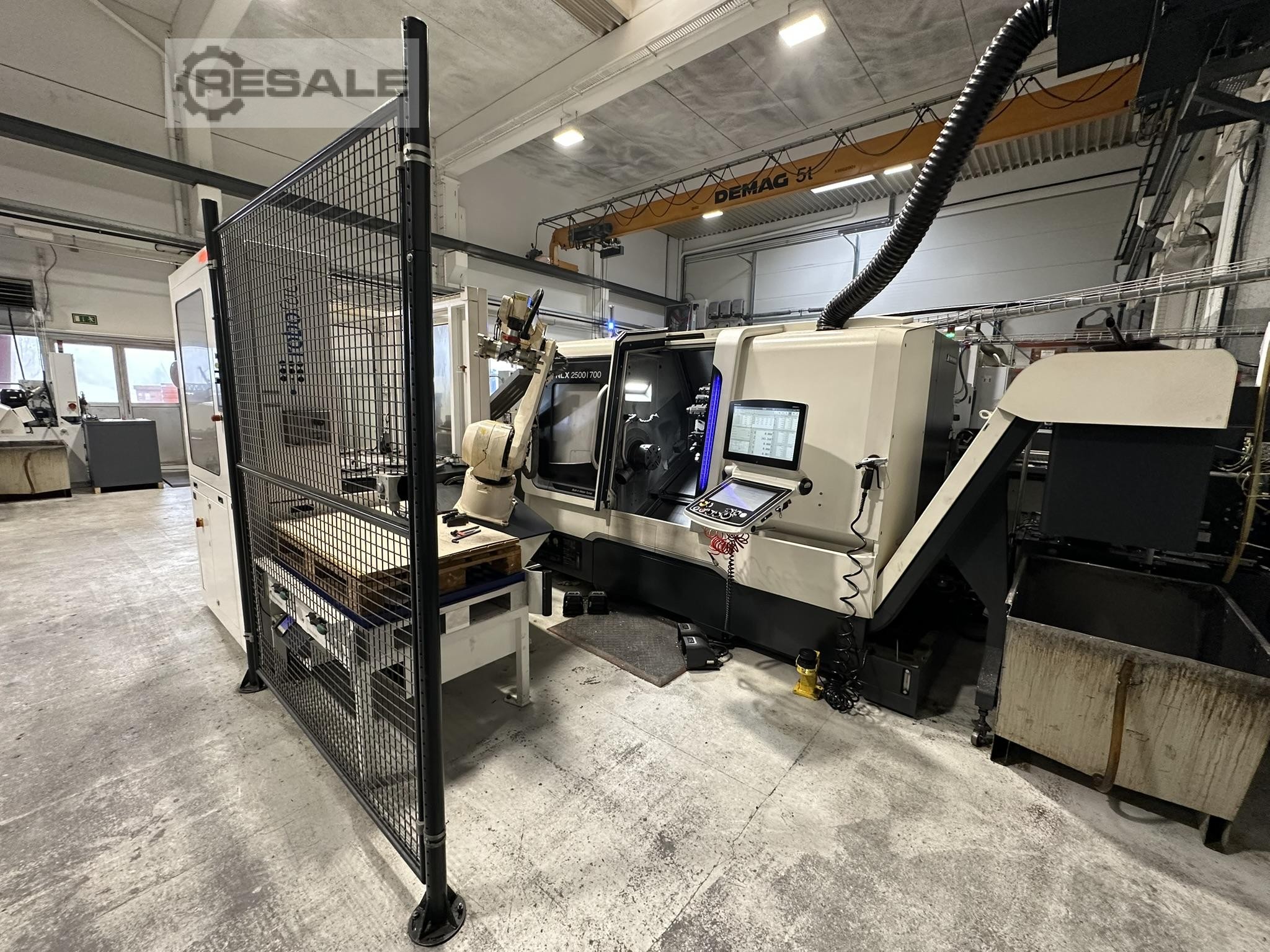

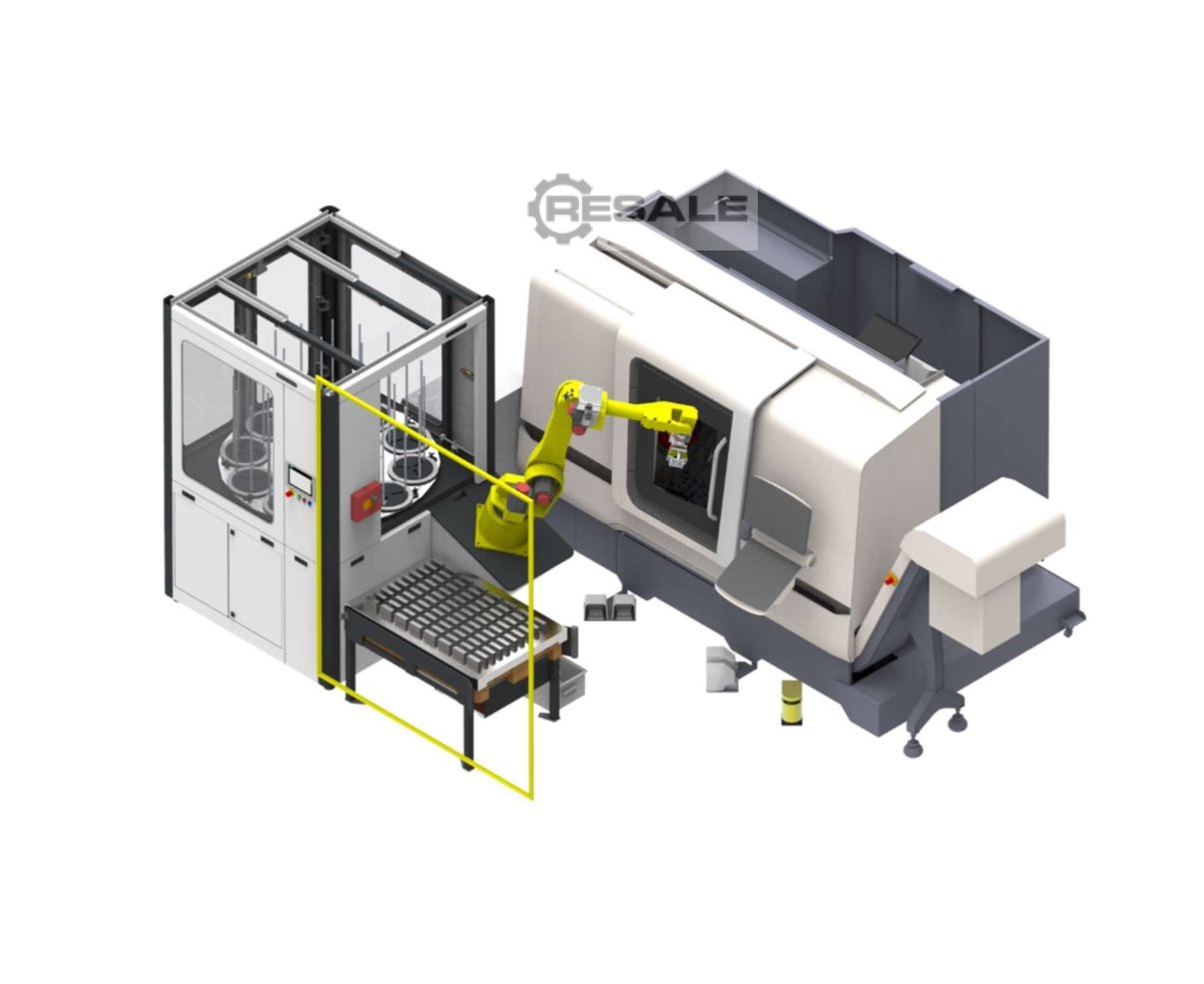

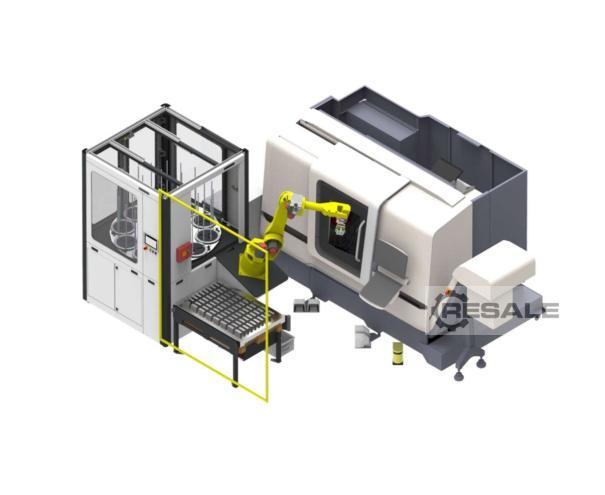

Roboterdaten - Fanuc - R-30iA / Typ M-16iB/20
Verfügbarkeit von 10 Paletten im Lager (10 Plätze)
Aufspannung durch Roboter: ø40 bis 220mm x Höhe 20mm
Max. Gewicht pro Roboterstück: 5,6kg
Arbeitszeit Stunden
Unter Strom: 23.501
Potentielle nominale kVA: 48
Schnittzeit: 7.494

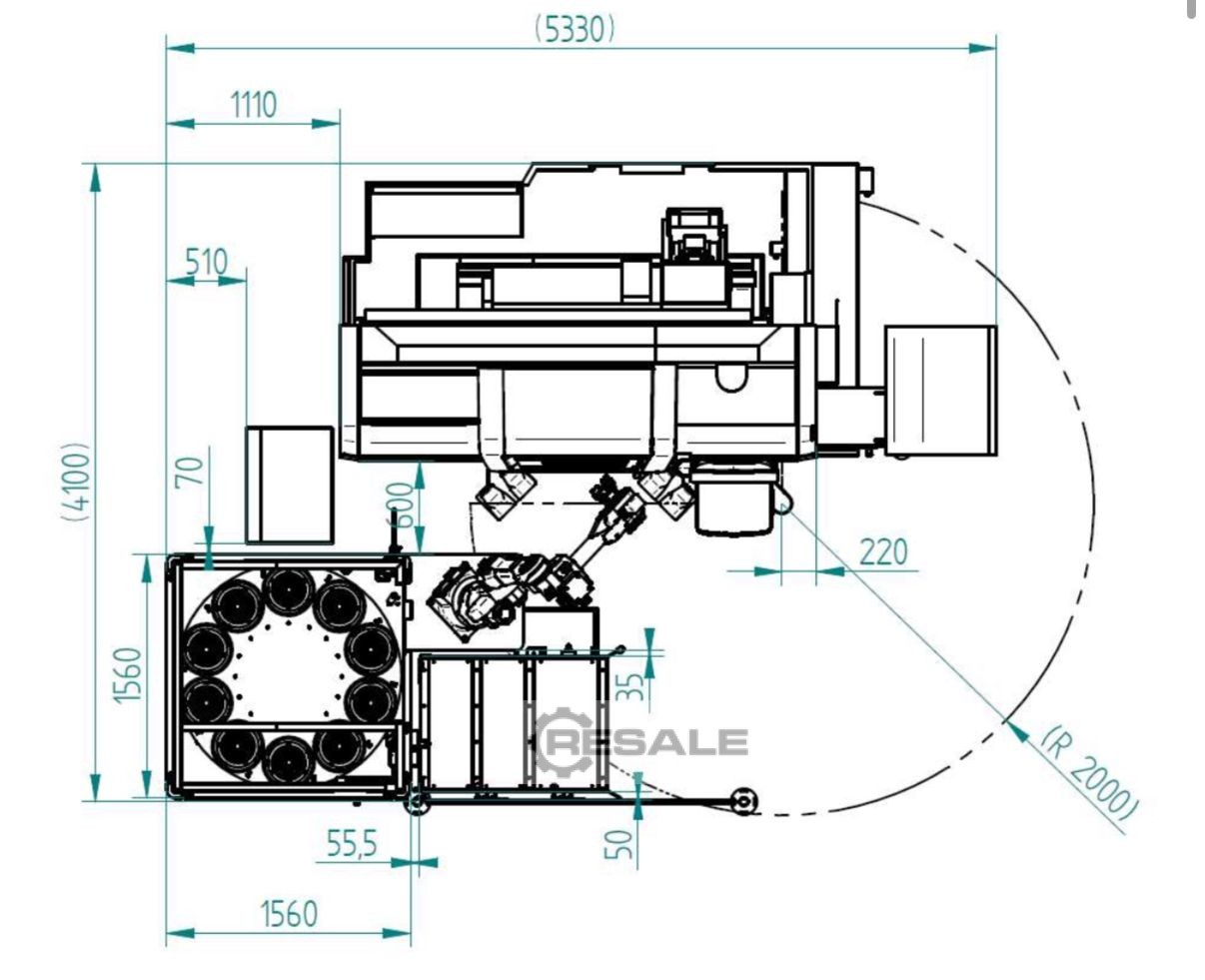

Grundabmessungen / Gewicht der Maschine
Länge mm: 5.330
Breite mm: 4.100
Höhe mm: 2.395
Gewicht kg: 8.360
Verkäufer Angebot Nr. resale LAT0331
