Metallbearbeitungs- und Werkzeugmaschinen / Sonstige Metallbearbeitungsmaschinen
Hersteller: DMG MORI
Modell: NZX-S 1500
Maschinentyp: Mehrwegebohrmaschinen
Eintrags-Nr.: 166605804
Anzahl: 1
Datum: 30.10.2025
Standort:
Deutschland
Preis:
Positionsnummer des Verkäufers: 071453
| Allgemein | |

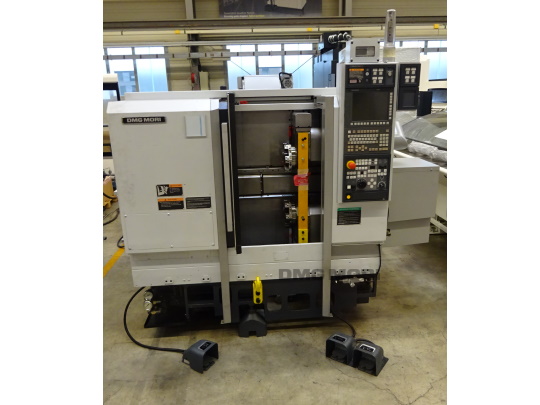

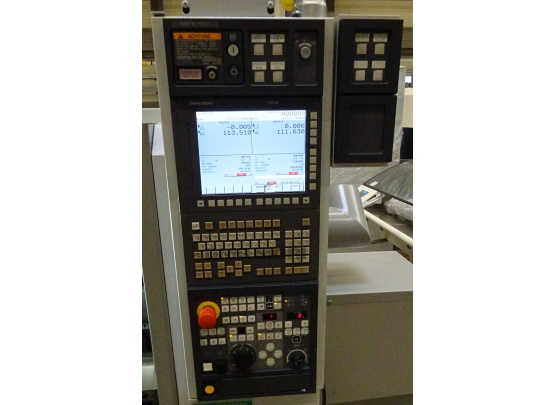

| Drehzentrum mit 2 Revolverköpfen zur Wellenbearbeitung; Steuerung: Steuerung F32iB | |
| Merkmale | |
| Max. Drehdurchmesser | 120 mm |
| Gewicht ca. | 3000 Kg |
| Antriebsleistung Hauptspindel | 5,5/3,7/3,7 kW |
| Eilgänge X / Z | 20 / 30 m/min |
| Verfahrweg X / Z | 60 / 580 mm |

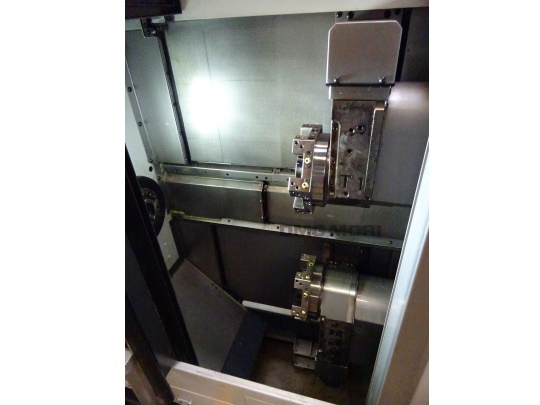

| Werkzeugrevolver unten | 6 Positionen |
| Eilgänge X / Z | 20 / 30 m/min |
| Verfahrweg X / Z | 60 / 580 mm |
| Werkzeugrevolver oben | 6 Positionen |
| Drehzahl max. | -3500 U/min |
| Max. Drehlänge | 535 mm |
| Aufstellmaße ca. (Breite x Tiefe x Höhe) | 1,65 x 1,67 x 1,5 m |
| Leistungserhöhung Spindel 15/ 11/ 11 kW, 3.500 min-1 (/500) | Leistungserhöhung Spindel 15/ 11/ 11 kW, 3.500 min-1 (/500) Motorleistungserhöhung an der Arbeitsspindel auf 15/11 kW anstelle der Standardausführung mit 5,5/3,7 kW (max. 3.500 min-1 bzw. max. 190,8 Nm möglich) |
| Pinolenweg 120 mm (Mitlaufende Zentrierspitze MK4) | Pinolenweg 120 mm (Mitlaufende Zentrierspitze MK4) Erweiterung des Hubs der Pinole auf 120 mm anstelle der Standardausführung mit 70 mm (Nur bei Spezifikation für mitlaufende Zentrierspitze MK4 erhältlich) |
| Pinolenweg 370 mm (/500) | Pinolenweg 370 mm (/500) Erweiterung des Verfahrwegs des Reitstocks auf 370 mm anstelle der Standardausführung mit 200 mm (Nicht in Kombination mit einer Lünette erhältlich) |
| Lageüberwachung der Pinole (4 Positionen) | Lageüberwachung der Pinole (4 Positionen) Einsatz von Sensoren zur Positionsüberwachung der Pinole nach dem Spannvorgang zur Bestätigung der korrekten Lage des Werkstücks und zum Starten des Bearbeitungszyklus. |
| Fußschalter für Reitstock | Fußschalter für Reitstock Fußschalter zur Bedienung des Reitstocks beim Einlegen der Werkstücke |
| Scharnierbandförderer, Auswurf hinten | Scharnierbandförderer, Auswurf hinten Scharnierband-Späneförderer mit Laufrollen in der Ausführung zur hinteren Maschinenseite mit ca. 985 mm Abwurfhöhe, einschließlich Anpasssteuerung |
| Kühlmittelsystem mit erhöhtem Druck 5 bar | Kühlmittelsystem mit erhöhtem Druck 5 bar Kühlmittelpumpe mit erhöhter Motorleistung (635 W, 50 Hz/1.040 W, 60 Hz) und einer Fördermenge von 20 Liter/Minute bei einem Druck von bis zu ca. 5 bar |
| Kühlmittelpistole an der Maschinenvorderseite | Kühlmittelpistole an der Maschinenvorderseite Kühlmittelpistole, angebracht an der Maschinenvorderseite, zum Abspülen von Spänen im Bearbeitungsraum sowie an den Werkstücken |
| Druckluft-Abblassystem für Werkzeugschneiden | Druckluft-Abblassystem für Werkzeugschneiden Programmierbare Druckluftzuführung zum Revolver mit Auslässen im Bereich der Werkzeuge zum Reinigen und Kühlen der Werkzeugschneiden |
| Vorbereitung für Druckluftpistole | Vorbereitung für Druckluftpistole Vorbereitung der Maschine zum Anschließen einer Pressluftpistole an der Vorderseite der Maschine |
| Mechanisches I/F für Ölnebelabscheider | Mechanisches I/F für Ölnebelabscheider Vorbereitung für die Anbindung eines Ölnebelabscheiders bestehend aus Absaugöffnung in der Maschinenabdeckung und mechanischer Anschlussmöglichkeit für einen Ansaugstutzen |
| Signalleuchte (rot, gelb, grün) LED Typ | Signalleuchte (rot, gelb, grün) LED Typ Signalleuchte zur Anzeige der Betriebszustände Alarm, Zyklus beendet und Zyklus läuft |
| Automatische Tür für den Bearbeitungsraum (/500) | Automatische Tür für den Bearbeitungsraum (/500) Automatische Betätigung der Tür des Bearbeitungsraums mittels Druckluftzylinder mit Endlagendämpfung, Ansteuerung über M-Befehle |
| Seitliches Ausrichtelement zum Fixieren der Maschine auf dem Fundament | Seitliches Ausrichtelement zum Fixieren der Maschine auf dem Fundament Dieses ist eine Installationsmethode, um die Maschine am unbeabsichtigten Verschieben zu hindern, verursacht durch Eigenvibration oder Vibration durch benachbarte Maschinen, notwendi |
| (X)Einstellung selbstgewählter Sperrbereiche für Spannfutter und Reitstock | Einstellung selbstgewählter Sperrbereiche für Spannfutter und Reitstock Funktion zur Definierung von Sperrbereichen für das/die Spannfutter und den Reitstock zur Vermeidung von Kollisionen mit den Werkzeugen, Auslösung eines Alarms und Unterbrechung |
| Programmneustart | Programmneustart Funktion zur Wiederaufnahme des Bearbeitungs-Programmes an einem beliebigen Programm-Satz nach einem Programmabbruch (beispielsweise bei Werkzeugbruch) mit Kontrolle der vorhergehenden Programm-Sätze und Speicherung der darin enthaltenen |
| 5 zusätzliche M-Befehle | 5 zusätzliche M-Befehle Bereitstellung von 5 ergänzenden M-Funktionen zur Ansteuerung von Peripheriegeräten |
