Stangendurchmesser:12 mm
Spindeldurchlass:12 mm
Drehlänge:3200 mm

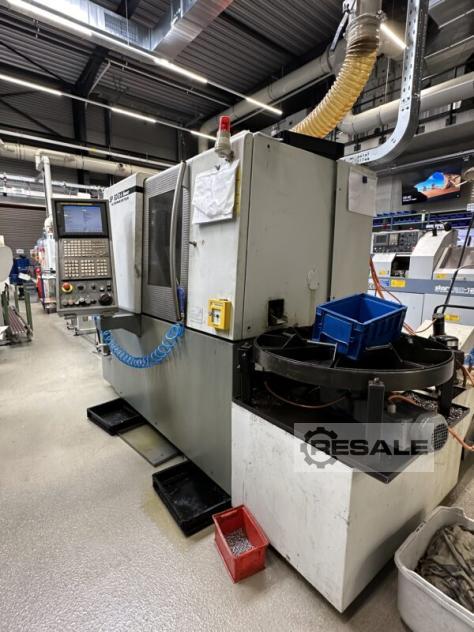

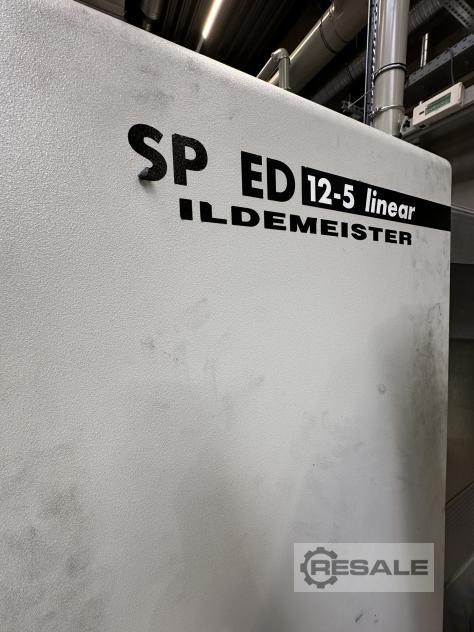

MG Gildemeister CNC-Langdrehbank SPEED 12-5 linear
Baujahr 2004
DMG (jetzt DMG MORI) ist eine hochpräzise CNC-Drehmaschine, die
speziell für die Bearbeitung kleiner Werkstücke entwickelt wurde.
Sie gehört zur Kategorie der Langdrehautomaten und bietet dank der
Linearantriebstechnik eine hervorragende Dynamik und Genauigkeit.
Maschinennummer: 2001-0129
Einschaltdauer der Maschine: 145113 Std.
Maschine automatisch: 117208 Std.
Zolltarifnummer / Warentarifnummer: 84581141
Hersteller: DMG Gildemaster
Land der Herstellung: Italien

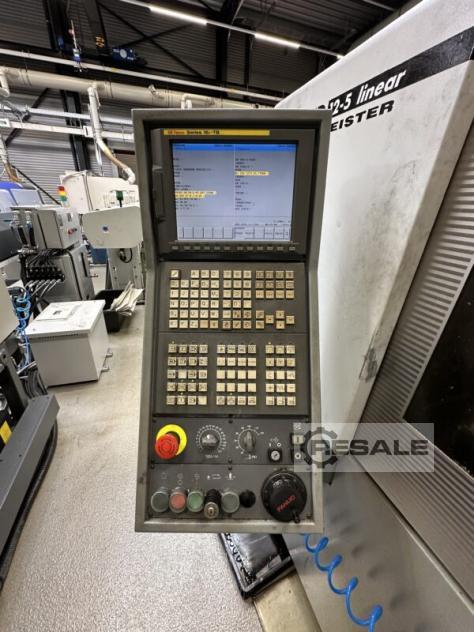

CNC-Steuerung FANUC 16i-TB mit 5 Achsen
CE-Konformitätserklärung
Technische daten
- Anzahl der Achsen : 5
- Anzahl der Spindeln : 2
X1-Achse: Querbewegung des Hauptschlittens (Hauptspindel).
Z1-Achse: Längsbewegung des Hauptschlittens (Hauptspindel).
Y1-Achse: Vertikale Bewegung, oft für exzentrische Bearbeitungen.
X2-Achse: Querbewegung der Gegenspindel.
Z2-Achse: Bewegung der Gegenspindel in Längsrichtung.
Verfahrwege:
X1-Achse: 30 mm
Z1-Achse: 120 mm
Y1-Achse: 195 mm
X2-Achse: 30 mm
Z2-Achse: 180 mm
HAUPTSPINDEL
- Max. Durchmesser der Stange : 12 (15) [mm]
- Verfahrweg : 120 [mm]
- Spindeldrehzahl : 12000 [U/min]
- Antriebsleistung der Spindel : 3.7 [kW]
- Drehmoment : 6Nm
GEGENSPINDEL
- Max. Durchmesser der Stange : 12 (15) [mm]
- Spindeldrehzahl : 12000 [U/min]
- Leistung Spindelantrieb : 3.7 [kW]
- Drehmoment : 6Nm
Angetriebene Werkzeuge:
Leistung des Werkzeugantriebs : 1.1 kW
Max. Drehzahl: 6.000 U/min

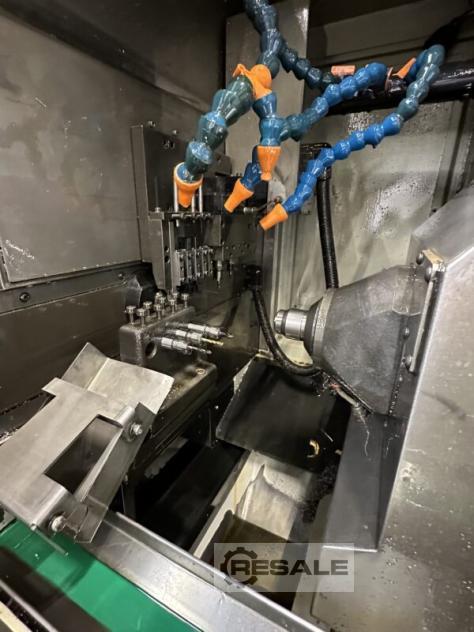

Werkzeuge:
Anzahl der Werkzeuge: bis zu 20 (einige davon angetrieben).
Angetriebene Werkzeuge: 4-6, für Fräs-, Bohr- und
Gewindeschneidarbeiten.
Werkzeughalter: ER-Spannzangen oder ähnliche Systeme.
Rückseitenbearbeitung auf der Rückseite 4 Stationen

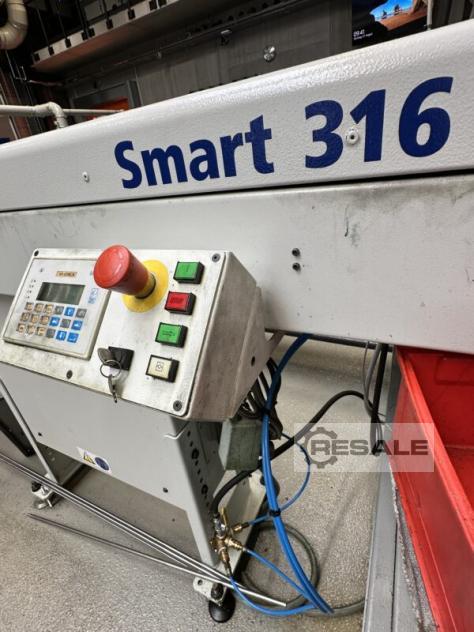

Stangenlademagazin IEMCA Smart 316 / 32L
Baujahr 2006
Maschinennummer: 020641RA03
Stangendurchmesser : 5 - 32 [mm]
Länge der Stangen : 3200 [mm]
Kleinlöschanlage / Objektlöschanlagen Kraft und Bauer
Gebrauchsanweisung

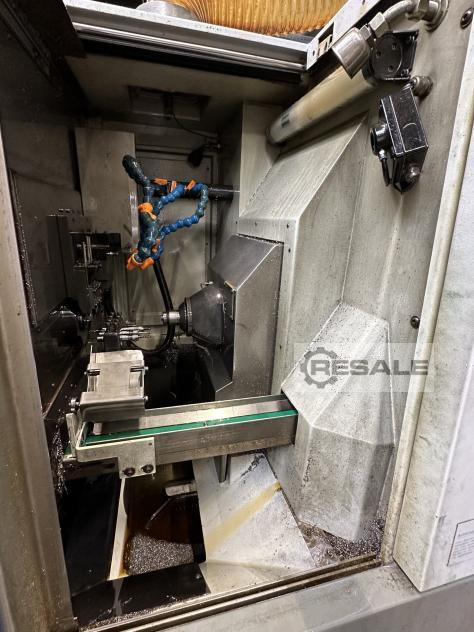

Teileseparator (zur Sicherstellung der Rückverfolgbarkeit durch
Stichproben für die Qualitätskontrolle)
Spänespülungsanlage
Vorteile von Spänespülsystemen:
- Stillstandszeiten durch Späne werden minimiert
- Bestens geeignet für alle Werkstoffe
- Der Nutzungsgrad der Werkzeugmaschine steigt
- Längere Werkzeugstandzeiten durch größeres Kühlmittelvolumen
und geringere Kühlmitteltemperatur
- Mitarbeiter werden von unproduktiven Nebentätigkeiten entlastet
GEWICHT UND ABMESSUNGEN
Abmessungen der Maschine: ca. 2043 x 1200 x 1750 [mm]
Gewicht der Maschine: ca. 2200 [kg]
Abmessungen des Lademagazins: ca. 4300 x 500 x 1400 [mm]
Gewicht des Lademagazins: ca. 480 [kg]
Die Maschine kann nach Absprache besichtigt werden.
Bitte beachten Sie, dass diese Beschreibung automatich übersetzt
wurde. Für weitere Informationen stehen wir Ihnen gerne zur
Verfügung. Die Angaben in dieser Anzeige sind unverbindlich. Wir
empfehlen, die Details vor einem Kauf mit dem Verkäufer zu
überprüfen.
