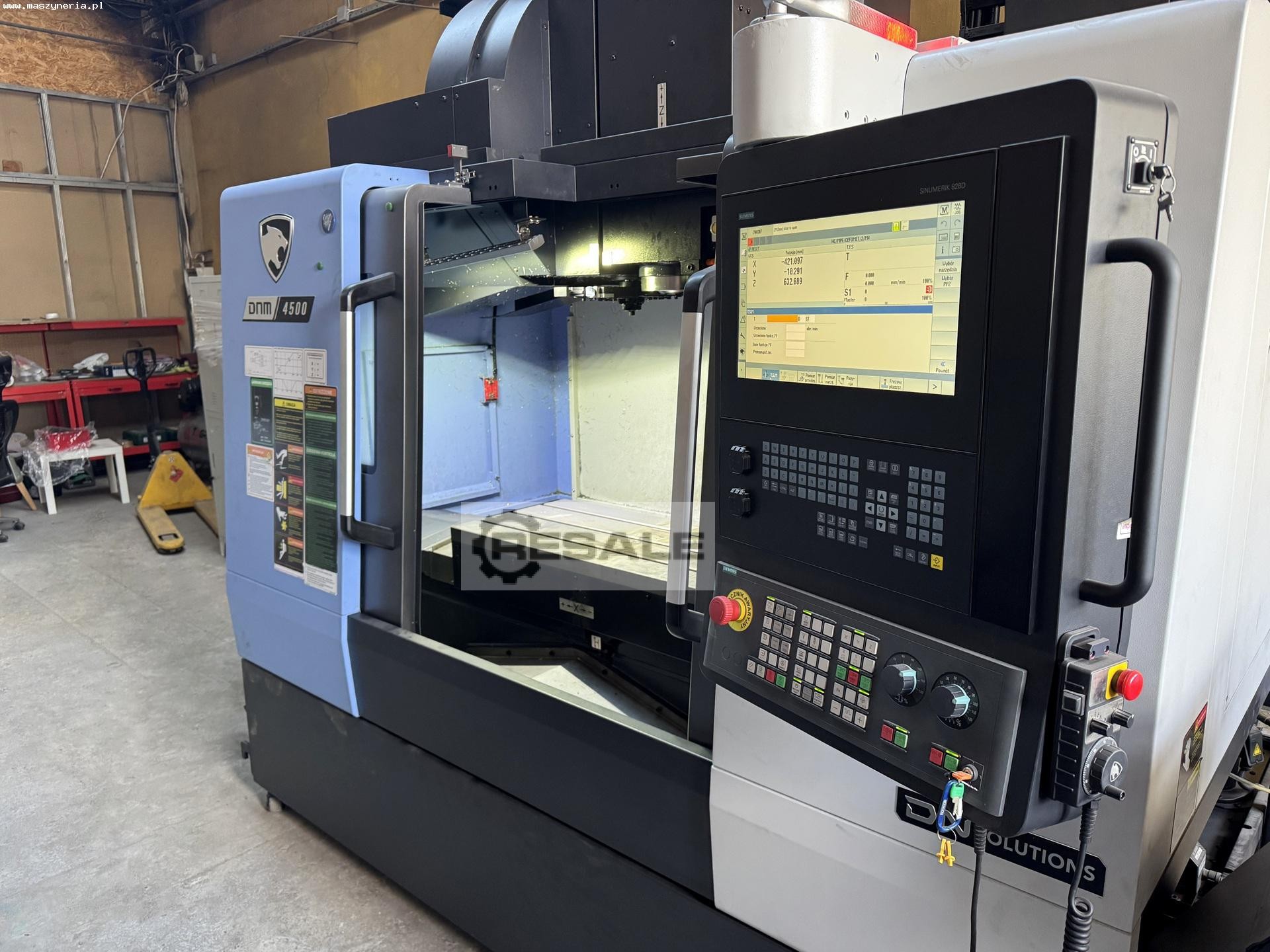

CNC Bearbeitungszentrum DOOSAN DNM 4500 wurde 2022 in Südkorea von DN
SOLUTIONS gebaut (Neuanschaffung im Jahr 2023). Die Maschine, die für
die Präzisionsbearbeitung von Werkstücken mit einem Maximalgewicht
von 600 kg ausgelegt ist, ist mit einer Reihe von zuverlässigen
Komponenten ausgestattet, die einen unterbrechungsfreien Betrieb über
viele Jahre intensiver Produktion gewährleisten. Die Bearbeitungen,

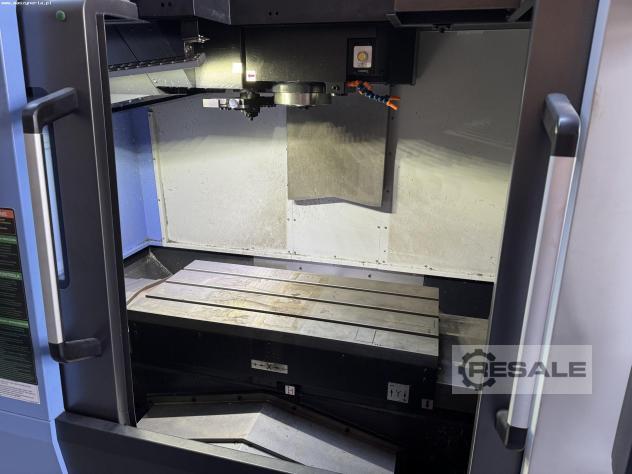

d.h. Bohren, Gewindeschneiden und Fräsen, werden in einem großen
Arbeitsraum mit Hilfe von Schneidwerkzeugen und einer leistungsstarken
Spindel mit Direktantrieb durchgeführt. Ergänzt wird dies durch die

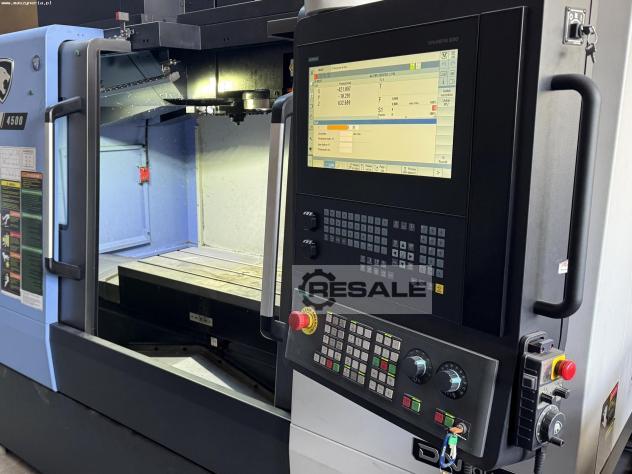

intelligente SIEMENS CNC-Steuerung, mit der in wenigen Schritten
fortschrittliche Bearbeitungsprogramme erstellt werden. Während ihrer
gesamten Lebensdauer hat die Maschine nur 83 Stunden gearbeitet. Das
Fräszentrum DOOSAN wiegt 5000 kg.
Technische Daten der CNC-Fräsmaschine DOOSAN DNM 4500
- CNC-Steuerung: SIEMENS SINUMERIK 828D
- Vorschub in der X/Y/Z-Achse: 800/450/510 mm
- Eilgang in der X/Y/Z-Achse: 36/36/30 m/min
- Abmessungen des Arbeitstisches (L x B): 1000 x 450 mm
- Maximales Werkstückgewicht: 600 kg
- maximale Spindeldrehzahl: 12000 U/min
- maximaler Abstand vom Spindelende zur Arbeitstischoberfläche: 660
mm
- minimaler Abstand vom Spindelende zur Arbeitstischoberfläche: 150
mm
- Spindelkegel: ISO 40
- Spindelantrieb Leistung (Dauerbetrieb/S3 15%): 11/16,5 kW
- Maximales Spindeldrehmoment: 141 Nm

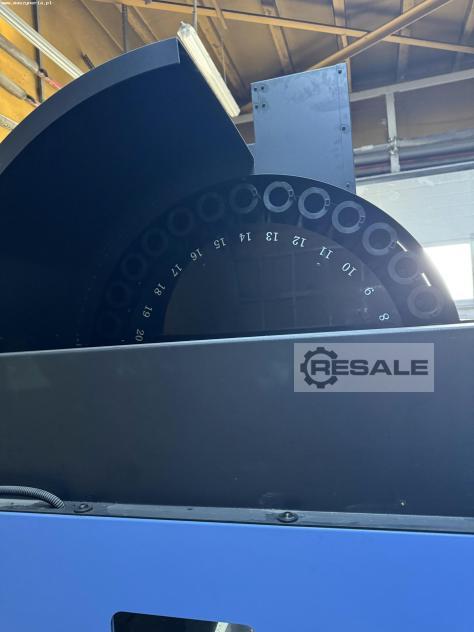

- Werkzeugmagazin mit 30 Plätzen
- maximaler Werkzeugdurchmesser (benachbarte Plätze leer/benachbarte
Plätze belegt): 125/80 mm
- maximale Werkzeuglänge: 300 mm
- maximales Werkzeuggewicht: 8 kg
- Werkzeughalter: BT 40
- Werkzeugwechselzeit (Werkzeug-zu-Werkzeug): 1,2 s
- Werkzeugwechselzeit (Span-zu-Span): 3,2 s
- Betriebsstunden: 83 h
- Späneförderband: SARIGOL (2023)
- Servomotorleistung in der X- und Y-Achse: 1,8 kW
- Servomotorleistung in der Z-Achse: 3 kW
- Spannungsversorgung: 3x 380 V; 50/60 Hz
- Gewicht der Maschine DOOSAN DNM 4500: 5000 kg
