Dimensionen:
- Länge: 2311,4 mm
- Breite: 1600,0 mm
- Höhe: 1655,0 mm
- Gewicht: 2900,0 kg
Spezifikationen für das Drehen:
- Drehlänge: 305,0 mm
- Durchmesser drehen: 320,0 mm
- Durchmesser über dem Bett: 510,0 mm
- Durchmesser über dem Querschlitten: 290,0 mm
- Länge zwischen den Spitzen: 23,0 mm
Bewegung der Achse:
- Verfahrweg der X-Achse: 175,0 mm
- Verfahrweg der Z-Achse: 330,0 mm
Werkstück-Kapazität:
- Maximales Werkstückgewicht: 130,0 kg
Details zur Spindel:
- Bohrung der Spindel: 53,3 mm
- Leistung des Spindelmotors: 15,0 kW
- Drehzahl: 6000.0 rpm
Werkzeugbestückung:

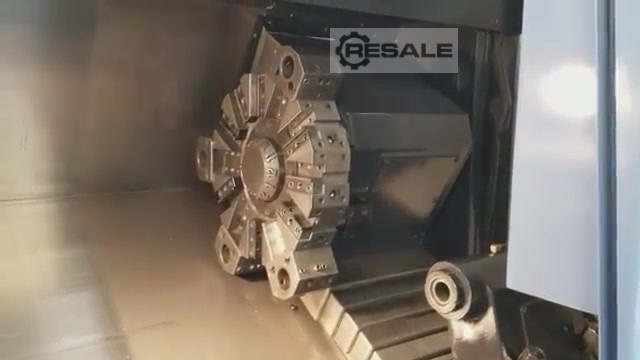

- Anzahl der Türme: 12
- Anzahl der Werkzeuge am Revolver: 12
- Anzahl der rotierenden Werkzeuge: 12
Häufige Anwendungen:

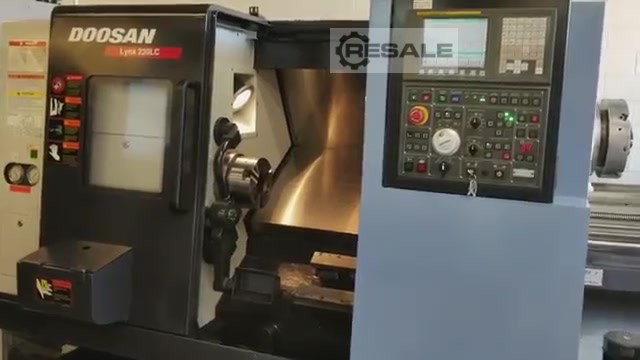

Der Lynx 220LC wird in der Präzisionsbearbeitung häufig eingesetzt,
um komplexe Bauteile mit hoher Genauigkeit herzustellen.
Es eignet sich für die Herstellung von Teilen in der
Automobilindustrie, der Luft- und Raumfahrt und im allgemeinen
Maschinenbau.
Drehlänge 305 mm
Drehen Ø 320 mm
Ø über dem Bett 510 mm
Ø über Querschlitten 290 mm
Länge zwischen den Spitzen 23 mm
Art der CNC-Fanuc
X-Achse 175 mm
Z-Achse 330 mm
Maximales Werkstückgewicht 130 kg
Spindelkegel
Spindelbohrung 53,3 mm
Anzahl der Türme 12
Anzahl der Werkzeuge auf dem Revolver 12
Anzahl der rotierenden Werkzeuge 12
Drehzahl 6000 U/min
Leistung des Spindelmotors 15 kW
Reitstock nein
Stangenlader nein
-------------------
Länge x Breite x Höhe 2311.4 × 1600.0 × 1655.0
Gewicht 2900 kg
