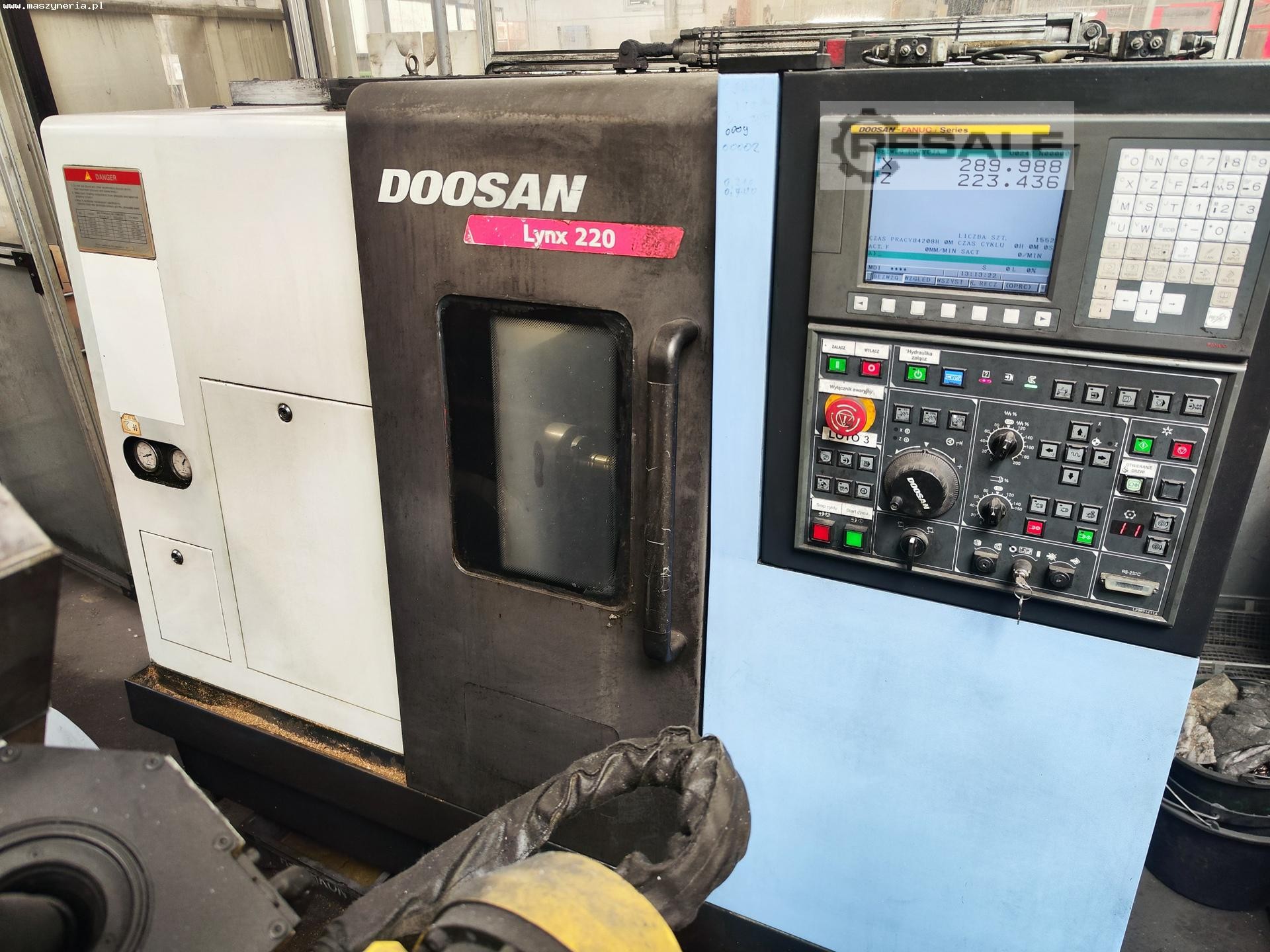

CNC Drehmaschine DOOSAN LYNX 220A wurde 2010 in Südkorea von Doosan
Infracore gebaut. Die Maschine, die für die Präzisionsbearbeitung
von Werkstücken mit einem maximalen Durchmesser von 510 mm ausgelegt
ist, gewährleistet eine hohe Genauigkeit und Wiederholbarkeit der
hergestellten Teile für viele Jahre intensiver Nutzung. Die
Bearbeitung erfolgt mit Hilfe einer Spindel, die von einem
Hochleistungsmotor angetrieben wird. Die Spindel dreht sich mit einer
maximalen Drehzahl von 6000 U/min und arbeitet in zwei Achsen, X und
Z, mit einem Vorschub von 175 mm und 330 mm. Sie wird von einem
dreireihigen Schrägkugellager auf der Vorderseite und einem
einreihigen Zylinderrollenlager auf der Rückseite gestützt, was die
Auswirkungen der thermischen Verformung des vorderen Endes reduziert
und die Bearbeitungspräzision bei hohen Geschwindigkeiten
verbessert.

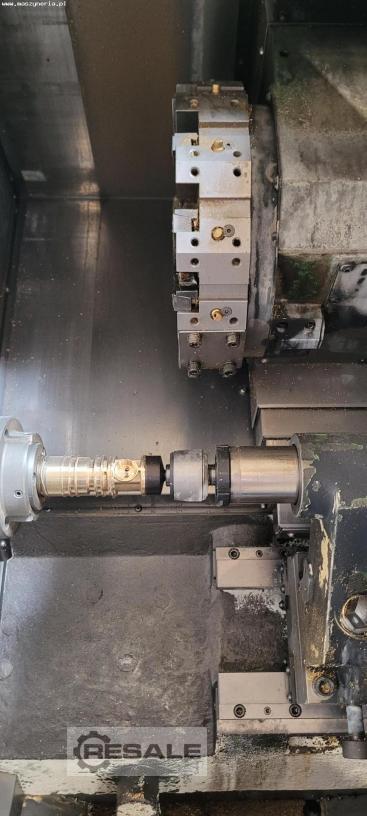

Die DOOSAN LYNX 220A verfügt über einen Revolver mit 12 Positionen,
einer großen Nockenschaltkupplung mit 210 mm Durchmesser und einer
hydraulischen Spannvorrichtung von 39 kN. Die starre Konstruktion des
Revolvers gewährleistet eine stabile Schwerzerspanung, eine hohe
Oberflächengüte, eine große Reichweite der Bohrstange und eine
lange Werkzeugstandzeit. Die Drehung des Revolvers wird von einem
drehmomentstarken Servomotor gesteuert, während die Indexierung in
beide Richtungen mit einer Positionswechselzeit von nur 0,11 Sekunden
erfolgt.
Beim Drehen sind eine präzise Positionierung und eine stabile
Unterstützung des Werkstücks entscheidend. Aus diesem Grund ist die
Drehmaschine DOOSAN LYNX mit einem robusten Reitstock mit weit
auseinander liegenden Führungen ausgestattet. Die Positionierung des
Reitstockkörpers erfolgt über eine Zugstange, die mit dem Schlitten
zusammenarbeitet, wobei die Bewegung der Stange und die hydraulische
Klemmung manuell erfolgen.
Um eine hohe geometrische Genauigkeit der Konstruktion unter hohen
Arbeitsbelastungen zu gewährleisten, wurde sie auf der Grundlage der
Finite-Elemente-Methode (FEM – Finite Element Method) entworfen. Der
stark verrippte Körper dämpft wirkungsvoll die während der
Bearbeitung entstehenden Schwingungen, was zu einem stabilen Prozess
und einer hohen Werkstückqualität führt. Alle Prozessparameter
werden in der intelligenten CNC Steuerung programmiert, die über eine
intuitive Benutzeroberfläche verfügt und Zugang zu vielen
fortschrittlichen Funktionen bietet. Das CNC Drehzentrum LYNX 220A
wiegt 2900 kg.
Technische Daten der Metalldrehmaschine DOOSAN LYNX 220A
- Umlaufdurchmesser über Bett: 510 mm
- Maximaler Drehdurchmesser: 320 mm
- empfohlener Drehdurchmesser: 170 mm
- Maximale Drehlänge: 322 mm
- Stangendurchmesser: 45 mm
- Vorschub in der X-Achse: 175 (160+15) mm
- Vorschub in der Z-Achse: 330 mm
- Eilgang in der X/Z-Achse: 30/36 m/min
- Spindel-Drehzahl: 6000 U/min
- Durchmesser der Spindelbohrung: 53 mm
- Durchmesser der Spindellagerung: 90 mm
- Spindelende: A2-5
- Antriebsleistung der Spindel (30 min/Dauerleistung): 15/11 kW
- Durchmesser des Spannfutters: 6″
- Werkzeugdurchmesser: 25×25 mm
- Bohrstangendurchmesser: 40 mm
- Durchmesser der Reitstockpinole: 65 mm
- Verlängerung der Reitstockpinole: 80 mm
- Reitstockpinole Konus: MT4
- Antriebsleistung der X,Z Achse: 1.8 kW
- Motorleistung Kühlmittelpumpe: 0,18 kW
- Nennleistung: 23,68 kVA
- Widerstand gegen Stromunterbrechungen: 17 kA
- Volllaststrom: 62,15 A
- Kurzschlussfestigkeit: 65 kA
- Spannungsversorgung: 3x 200/220 VAC; 50/60 Hz
- Abmessungen (L x B x H): 2325 x 1600 x 1600 mm
- Gewicht der Maschine DOOSAN LYNX 220 A: 2900 kg
Ausstattung der CNC Drehmaschine DOOSAN
- CNC Steuerung: DOOSAN FANUC i Series
- 12-Positionen-Revolver
- Reitstock
- Schmiersystem
- Kühlsystem
- Fußschaltersteuerung
- Hydraulikaggregat
- dichtes Arbeitsraumgehäuse mit Fronttürschloss
- Arbeitsraum-Beleuchtung
