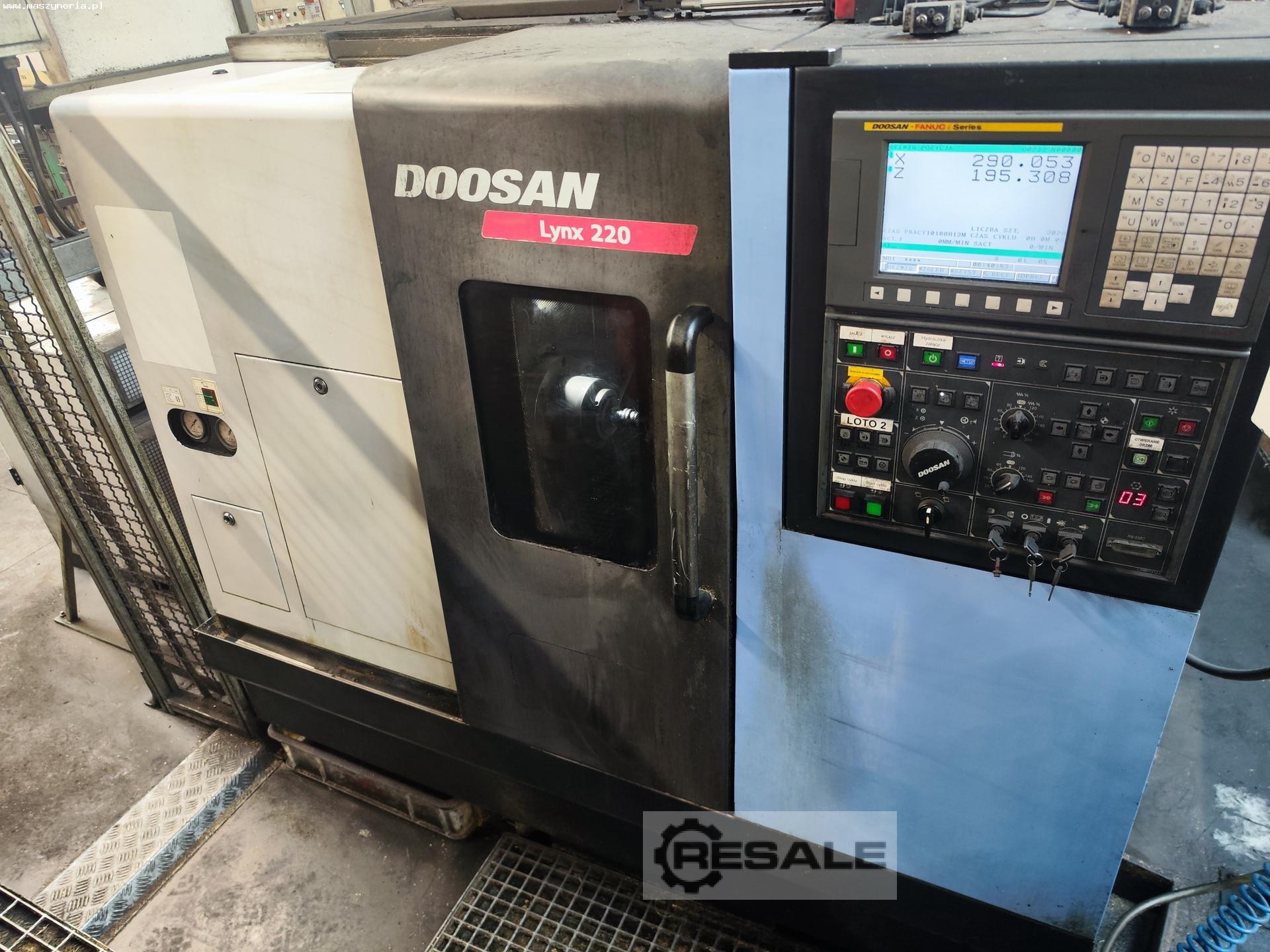

CNC Drehzentrum DOOSAN LYNX 220A wurde 2010 in Südkorea von Doosan
Infracore gebaut. Die Maschine ist für die Bearbeitung von
Werkstücken mit einem maximalen Durchmesser von 510 mm ausgelegt. Sie
bietet hohe Zuverlässigkeit, Präzision und Wiederholgenauigkeit der
gefertigten Teile für viele Jahre intensiver Nutzung, was sie ideal
für die Einzel- und Serienfertigung macht.
Die Bearbeitung erfolgt mit einer Spindel, die von einem
Hochleistungsmotor angetrieben wird. Die Spindel dreht sich mit einer
maximalen Geschwindigkeit von 6000 U/min und arbeitet in zwei Achsen,
X und Z, mit einem Vorschub von 175 mm und 330 mm. Um die Auswirkungen
der thermischen Ausdehnung des vorderen Endes zu verringern und die
Gesamtpräzision bei hohen Drehzahlen zu verbessern, wird die Spindel
durch ein dreireihiges Schrägkugellager an der Vorderseite und ein
einreihiges Zylinderrollenlager an der Rückseite gestützt.

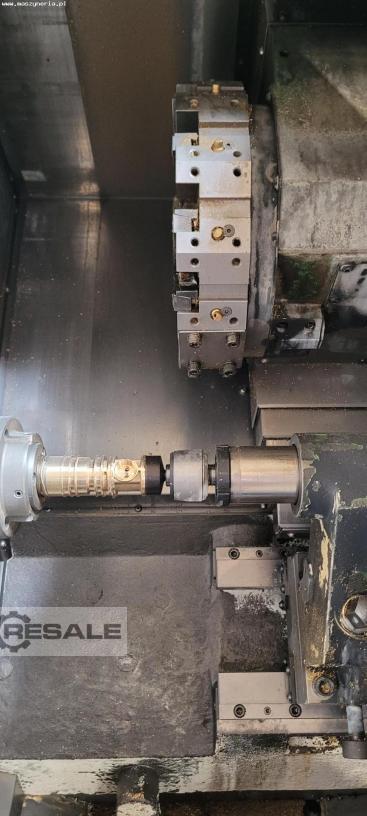

Die DOOSAN LYNX 220A verfügt über einen Revolverkopf mit 12
Positionen, einer großen Nockenschaltkupplung mit 210 mm Durchmesser
und einer hydraulischen Spannvorrichtung mit 39 kN. Die starre
Konstruktion des Revolvers gewährleistet eine stabile
Schwerzerspanung, eine hohe Oberflächengüte, eine große Reichweite
der Bohrstange und eine lange Werkzeugstandzeit. Die Drehung des
Revolvers wird von einem drehmomentstarken Servomotor gesteuert,
während die Indexierung in beide Richtungen mit einer
Positionswechselzeit von nur 0,11 Sekunden erfolgt.
Die stabile Unterstützung des Werkstücks während der Bearbeitung
wird durch einen robusten Reitstock mit weit auseinander liegenden
Führungen gewährleistet. Seine Positionierung erfolgt über eine
Zugstange, die mit dem Schlitten zusammenarbeitet, während die
Bewegung der Stange und die hydraulische Klemmung manuell erfolgen.
Die CNC Drehmaschine LYNX 220A zeichnet sich auch durch ihre robuste
Konstruktion aus, die mit Hilfe der Finite-Elemente-Methode (FEM –
Finite Element Method) entwickelt wurde und eine hohe geometrische
Genauigkeit auch bei hohen Arbeitsbelastungen gewährleistet. Der
stark verrippte Grundkörper dämpft wirkungsvoll die bei der
Bearbeitung entstehenden Vibrationen, was sich in einem stabilen
Prozess und einer hohen Werkstückqualität niederschlägt. All dies
wird ergänzt durch eine intelligente CNC Steuerung mit einer
intuitiven Schnittstelle und Zugang zu vielen fortschrittlichen
Funktionen. Die Drehmaschine DOOSAN LYNX wiegt 2900 kg.
Technische Daten der CNC Drehmaschine DOOSAN LYNX 220A
- Umlaufdurchmesser über Bett: 510 mm
- Maximaler Drehdurchmesser: 320 mm
- empfohlener Drehdurchmesser: 170 mm
- Maximale Drehlänge: 322 mm
- Stangendurchmesser: 45 mm
- Vorschub in der X-Achse: 175 (160+15) mm
- Vorschub in der Z-Achse: 330 mm
- Eilgang in der X/Z-Achse: 30/36 m/min
- Spindel-Drehzahl: 6000 U/min
- Durchmesser der Spindelbohrung: 53 mm
- Durchmesser der Spindellagerung: 90 mm
- Spindelende: A2-5
- Antriebsleistung der Spindel (30 min/Dauerleistung): 15/11 kW
- Durchmesser des Spannfutters: 6″
- Werkzeugdurchmesser: 25×25 mm
- Bohrstangendurchmesser: 40 mm
- Durchmesser der Reitstockpinole: 65 mm
- Verlängerung der Reitstockpinole: 80 mm
- Reitstockpinole Konus: MT4
- Antriebsleistung der X,Z Achse: 1.8 kW
- Motorleistung der Kühlmittelpumpe: 0,18 kW
- Nennleistung: 23,68 kVA
- Widerstand gegen Stromunterbrechungen: 17 kA
- Volllaststrom: 62,15 A
- Kurzschlussfestigkeit: 65 kA
- Spannungsversorgung: 3x 200/220 VAC; 50/60 Hz
- Abmessungen (L x B x H): 2325 x 1600 x 1600 mm
- Gewicht der Maschine DOOSAN LYNX 220 A: 2900 kg
Ausstattung der Metalldrehmaschine DOOSAN
- CNC Steuerung: DOOSAN FANUC i Series
- 12-Positionen-Revolver
- Reitstock
- Schmiersystem
- Kühlsystem
- Fußschaltersteuerung
- Hydraulikaggregat
- dichtes Arbeitsraumgehäuse mit Fronttürschloss
- Arbeitsraum-Beleuchtung
