Planscheibendurchmesser:1800 mm
Umlaufdurchmesser:2100 mm
Drehhöhe:2451 mm

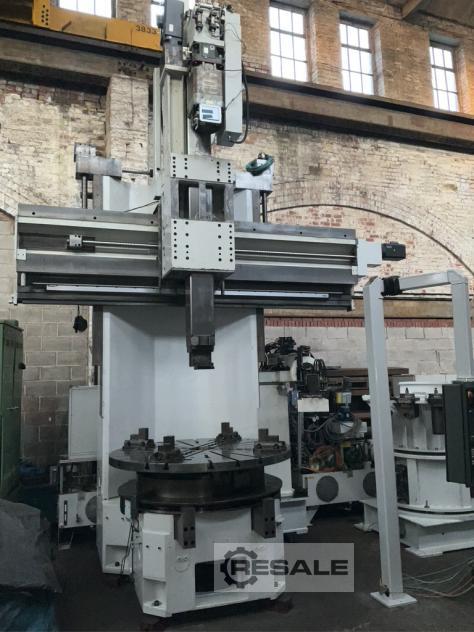

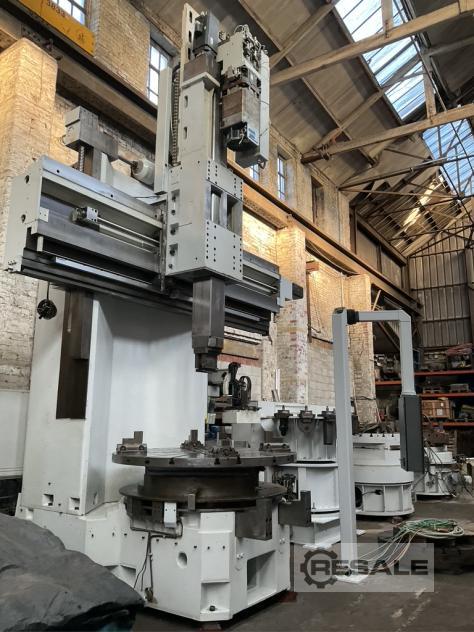

DORRIES-SCHARMANN VCE2000/180MC-FC CONTUMAT
Beschreibung:
Hochproduktive Drehmaschine mit beweglicher Spindel/C-Achse und
komplettem Satz D-S-Fräsköpfen, einschließlich Winkelkopf und
Messvorrichtung.
Ebenfalls ausgestattet mit 3 x 1250 mm Durchmesser
4-Backen-Palettenfutter und Shuttle-System. Das Palettenwechselsystem
ist für die Produktion von Kleinstserien ausgelegt und kann mit der
Maschine verbunden sein oder auch nicht.
Herstellungs-/Lieferdatum: 2002 NUR 1,5 JAHRE LAUFZEIT AB NEU!
Zustand: Ausgezeichnet Steuerung: Siemens 840D Vollständige
Dokumentation: Ja
Spezifikation:

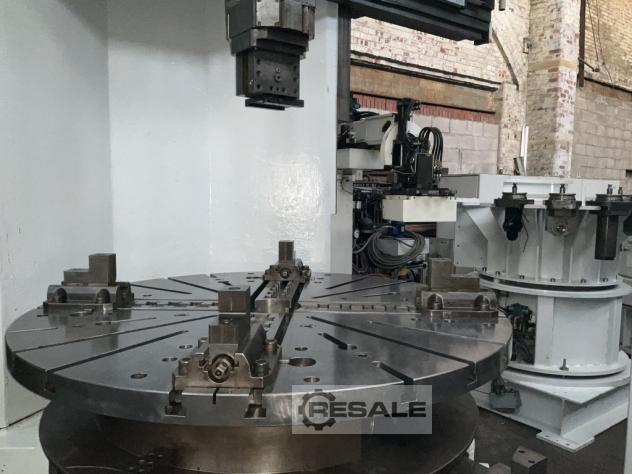

Tischdurchmesser 1800mm (70.86") mit 4 x unabhängigen Backen
Schwenkdurchmesser 2000mm (78.74")
Arbeitshöhe 2451 mm (96.50")
Querverfahrweg 900 mm (35,43") in Schritten von 100 mm (3,94")
Verfahrgeschwindigkeit über die Schiene 425 mm/min
Crossrail Sattel Quervorschub 18m/min

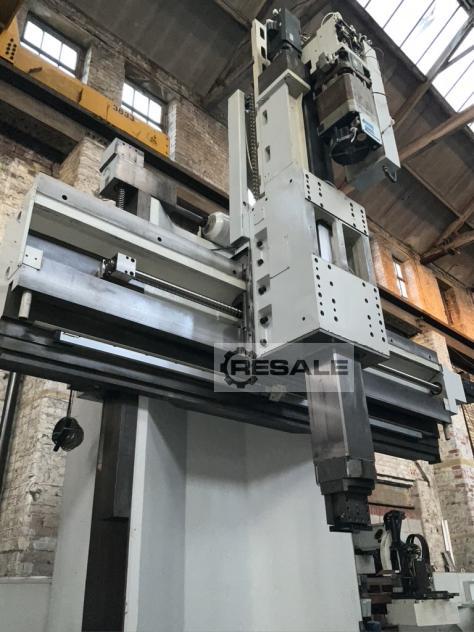

Stößelprofil 250x250mm (9,84x9,84")
Stößelverfahrweg 1500mm (59.06")
Satteltraverse 1350mm (53,15") von Mitte links + rechts
Maximale Tischbelastung 12 Tonnen
Hauptantriebsmotor 60Kw
Tischdrehzahlen 1,7-315U/min (in 2 x Bereichen)
Fräsantriebsmotor 30Kw
Fräsdrehzahlen 8-3000U/min (in 2 x Reihen)
Dorries-Scharmann Frässystem: System 250-2
Frässpindelaufnahme SK50
Kühlung der Frässpindel durch die Spindel
Schnittkraft am Drehwerkzeug 50Kn
Drehzahl der C-Achse 0,003-4 U/min
Betriebsspannung 380/415
Steuerspannung 24vDC
Frequenz 50Hz
Gesamtanschlussleistung ca. 173 kVA
Gesamtgewicht der Maschine ca. 76 Tonnen
Werkzeugwechselsystem

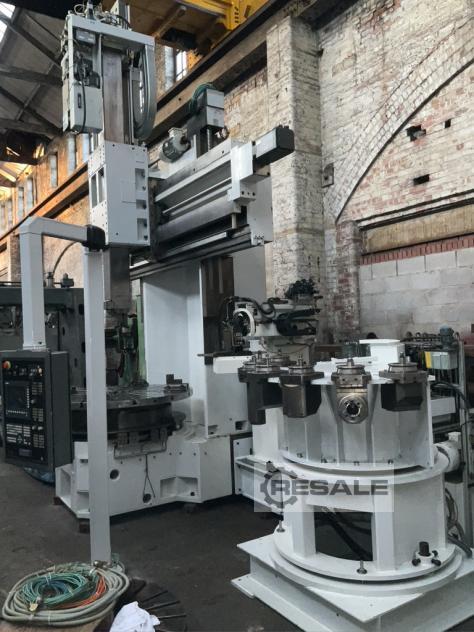

PLATE-TYPE 9-STATION MAGAZIN zur Aufnahme von
Dreh-/Grundwerkzeughaltern & Bearbeitungsköpfen.

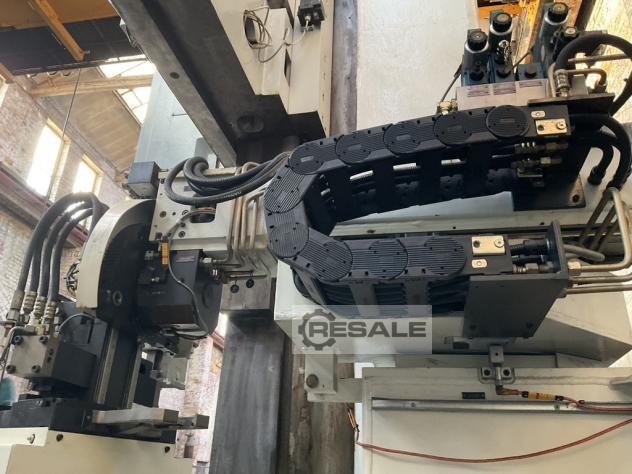

TOOL CHANGE UNIT garantiert den automatischen Wechsel von Fräs- und
Drehwerkzeugen in die Werkzeughalter. Der Greifkopf ist als doppelte
Greifeinheit aufgebaut und kann die Werkzeuge sowohl in vertikaler als
auch in horizontaler Arbeitsposition wechseln.
Verkäufer Angebot Nr. resale Q0519/2
Großbritannien
W1W 5 London
