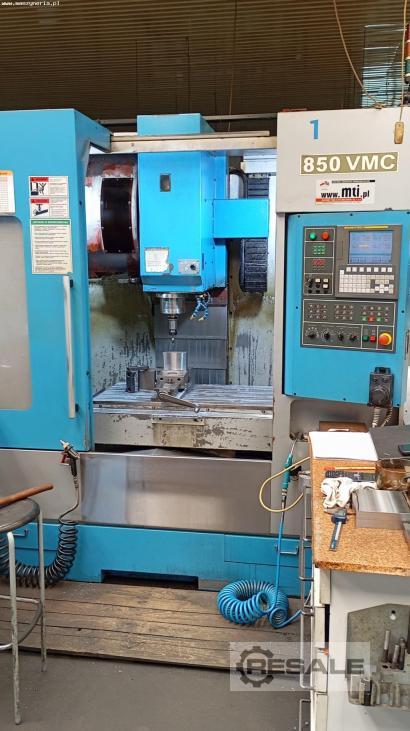

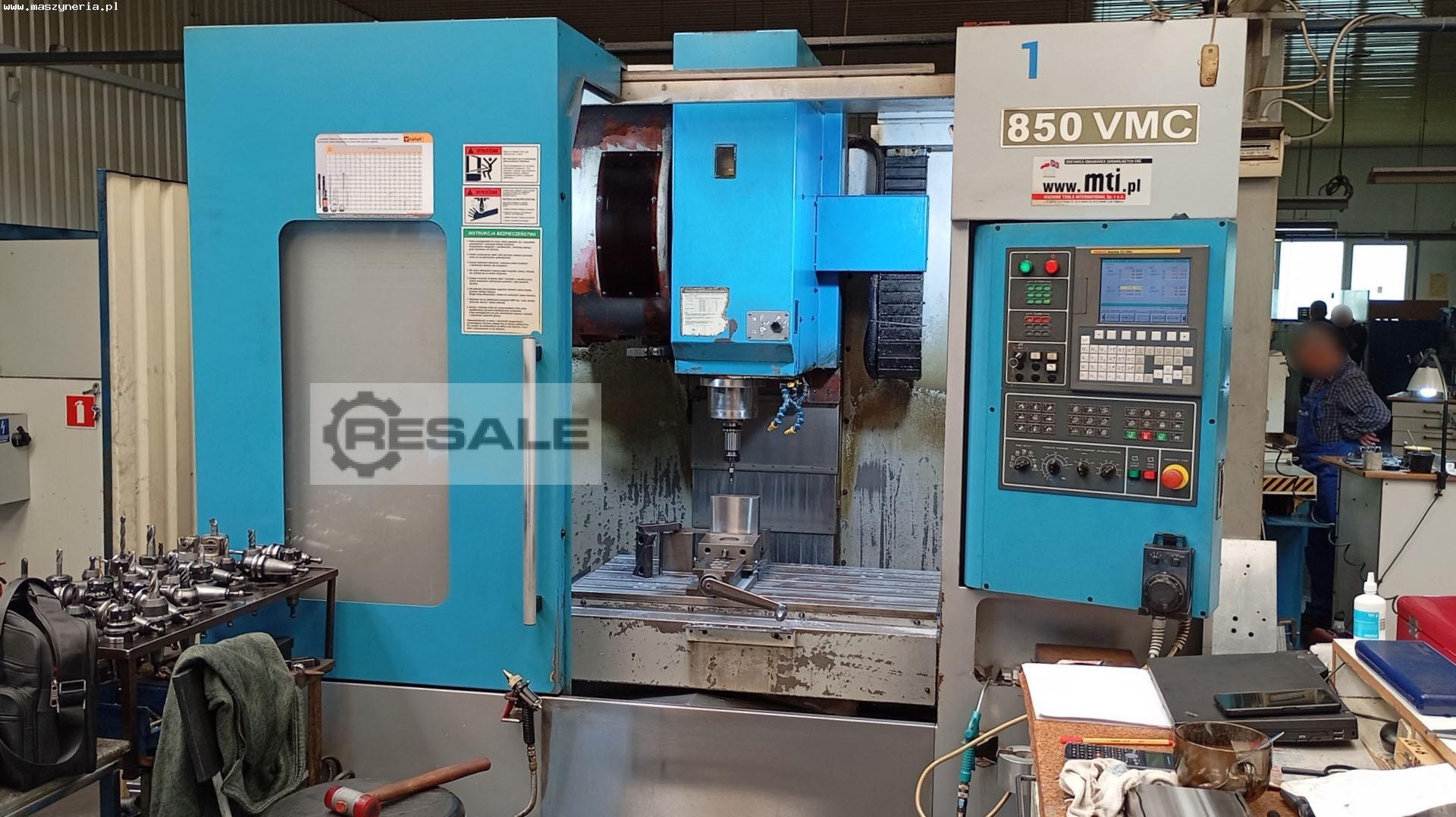

CNC Vertikal Bearbeitungszentrum DUGARD EAGLE 850 VMC wurde 2007 von C
Dugard Ltd. in Taiwan gebaut. Die für die Präzisionsbearbeitung von
Werkstücken mit einem Maximalgewicht von 500 kg konzipierte Maschine
ist eine hervorragende Wahl für jede Industrieanlage. Alle
Bearbeitungsprozesse, d.h. Fräsen, Bohren und Gewindeschneiden,
werden vollautomatisch von einer zuverlässigen
Hochgeschwindigkeitsspindel ausgeführt. Ein großes Magazin mit 24
Plätzen wählt den kürzesten Zugangsweg zum Schneidwerkzeug und
verkürzt so die Produktionszyklen erheblich. All dies wird durch eine
fortschrittliche CNC-Steuerung mit vielen nützlichen Funktionen
ergänzt, die den Bedarf des Bedieners an der Maschine auf ein Minimum
reduziert. Das CNC Bearbeitungszentrum EAGLE 850 VMC wiegt 5500 kg.
Technische Daten der CNC Fräsmaschine DUGARD EAGLE 850 VMC
- CNC-Steuerung: FANUC 0i-MC
- Vorschub in der X/Y/Z-Achse: 850/520/510 mm
- Eilgang in der X/Y/Z-Achse: 30/30/24 m/min
- Vorschubgeschwindigkeit in der X,Y,Z-Achse: 1-10000 mm/min
- Abmessungen des Arbeitstisches (L x B): 1000 x 510 mm
- Maximales Werkstückgewicht: 500 kg
- maximale Spindeldrehzahl: 8000 U/min
- Minimale Spindeldrehzahl: 80 U/min
- Spindelkegel: BT 40
- Antriebsleistung der Spindel (Dauerleistung/ kurzzeitige Leistung):
11/15 kW
- Maximaler Abstand von der Spindelspitze zur Tischoberfläche: 660
mm
- Mindestabstand von der Spindelspitze bis zur Tischoberfläche: 150
mm
- Werkzeugmagazin mit 24 Plätzen
- maximaler Werkzeugdurchmesser (benachbarte Plätze leer/benachbarte
Plätze belegt): 120/76 mm
- maximale Werkzeuglänge: 250 mm
- maximales Werkzeuggewicht (einschließlich Werkzeughalter): 7 kg
- Positioniergenauigkeit nach JIS: ± 0,014 mm
- Wiederholgenauigkeit nach JIS: ± 0,01 mm
- Kühlsystem
- Leistung der Kühlmittelpumpe: 0,76 kW
- Abmessungen (L x B x H): 2300 x 2125 x 2583 mm
- Gewicht der Maschine DUGARD EAGLE 850 VMC: 5500 kg
(Die angegebenen technischen Parameter können leicht von der
Realität abweichen. Eine Überprüfung mit den tatsächlichen
Fähigkeiten der angebotenen Maschine ist erforderlich.)
Polen
