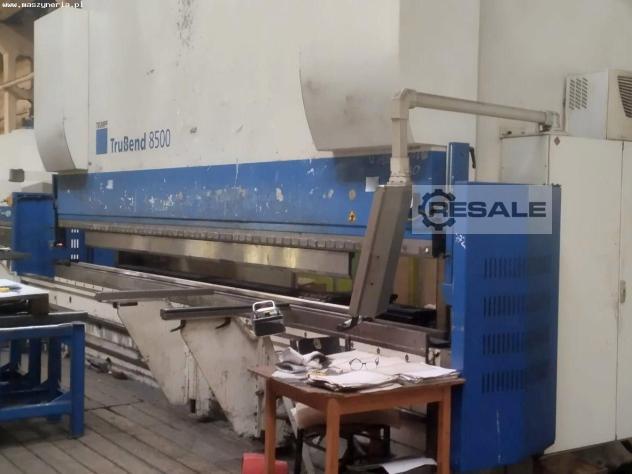

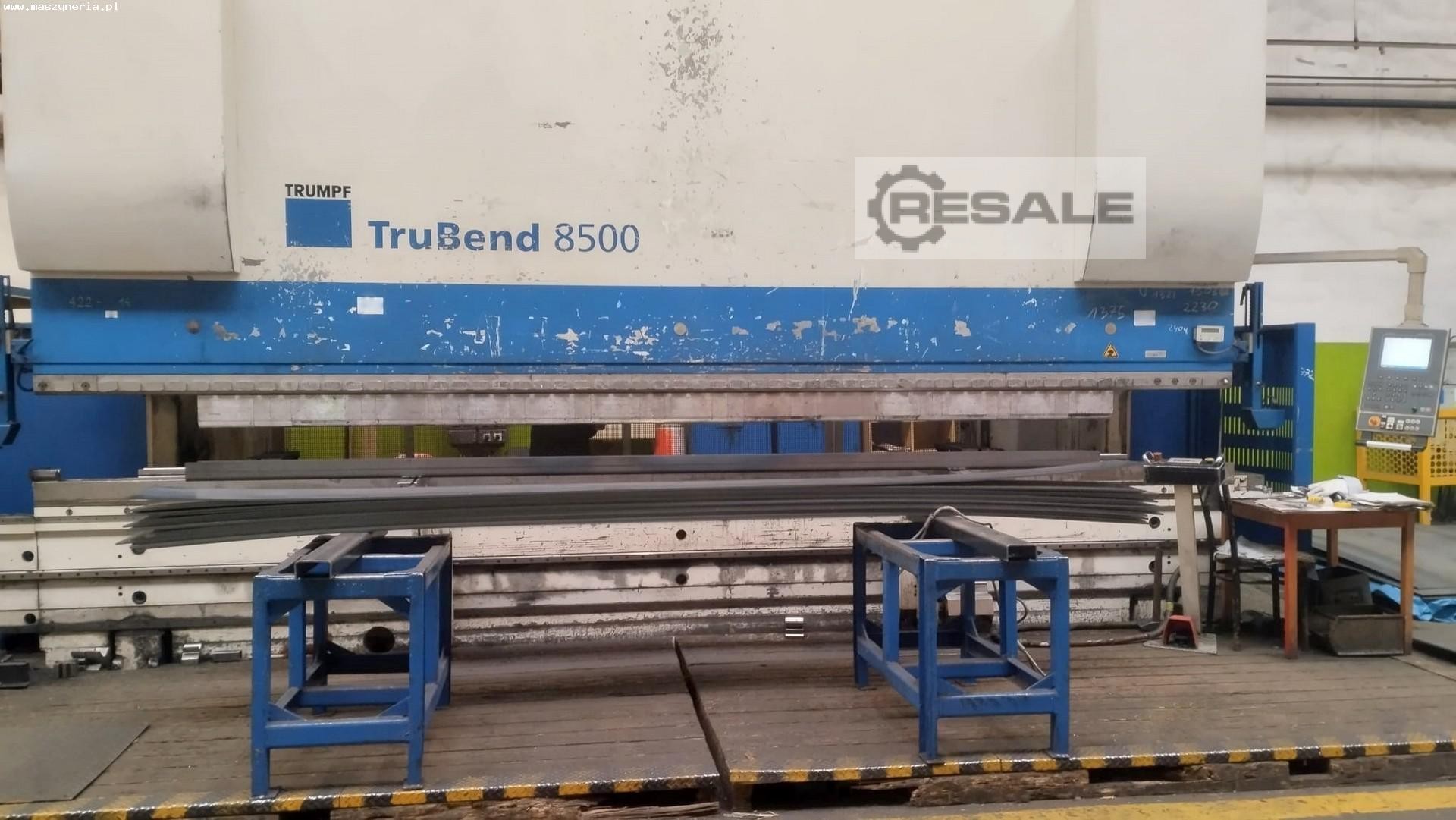

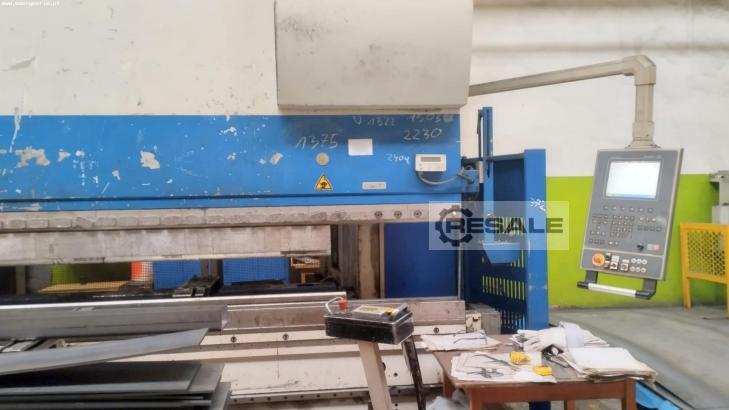

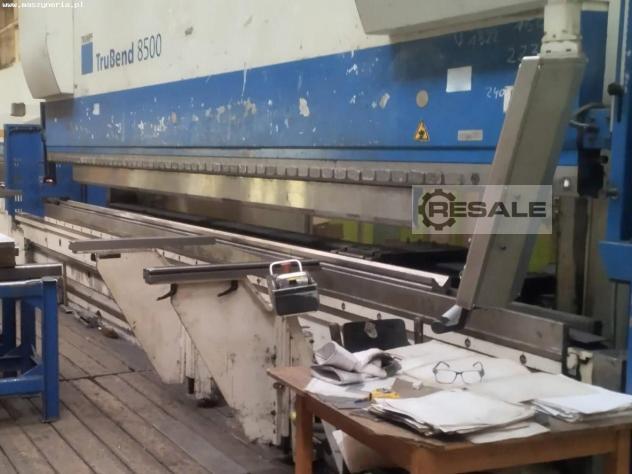

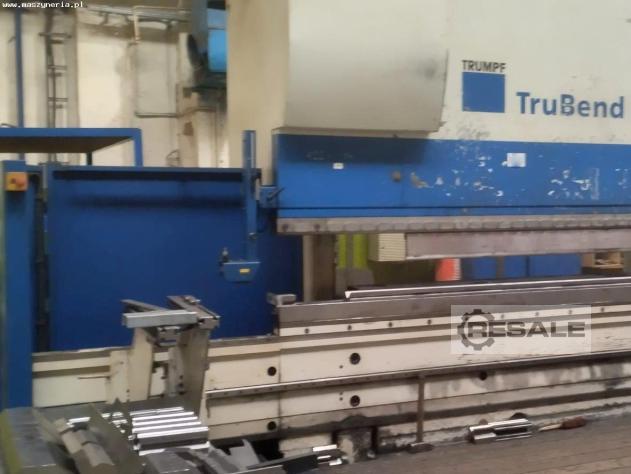

CNC Abkantpresse EHT TRUMPF TruBend 8500-60 wurde 2007 in Deutschland
von der EHT Werkzeugmaschinen GmbH (jetzt Trumpf Werkzeugmaschinen
Teningen GmbH) gebaut. Die Maschine mit einer hohen Presskraft von 500
Tonnen ist für die wirtschaftliche Bearbeitung von harten Materialien
mit einer maximalen Länge von 6050 mm ausgelegt. Die robuste,
eigenspannungsfreie Konstruktion in Verbindung mit einer
leistungsstarken Hydraulikanlage sorgt für beste Biegeergebnisse auch
bei intensivsten Herausforderungen. Alle Prozessparameter werden in

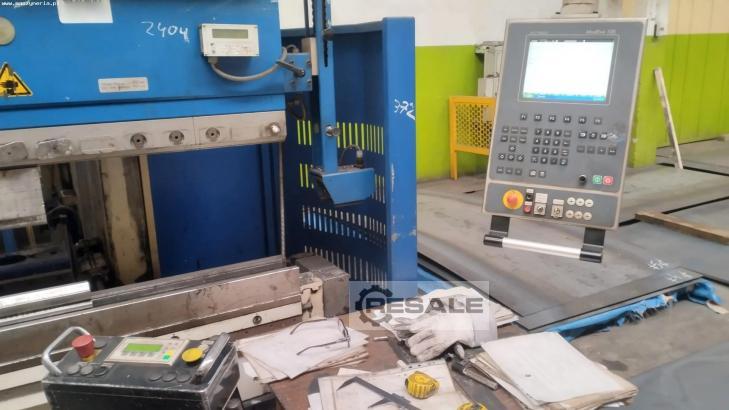

der CYBELEC CNC-Steuerung programmiert, deren intuitive
Benutzeroberfläche die Erstellung fortschrittlicher
Bearbeitungsprogramme in nur wenigen Schritten ermöglicht. Die CNC
Hydraulische Abkantpresse TRUMPF TruBend 8500 hat ein Gewicht von 60
Tonnen.
Technische Daten der Abkantpresse EHT TRUMPF TruBend 8500-60
- CNC-Steuerung: Cybelec ModEva 10S
- maximale Presskraft: 500 t (5000 kN)
- maximale Biegelänge: 6050 mm
- Anschlagbereich der X-Achse (ab Biegelinie): 5-1000 mm
- Vorschubgeschwindigkeit der X-Achse: 250 mm/s
- Antriebsleistung X-Achse: 1,25 kW
- Einstellbereich der R-Achse (von der Tischoberfläche): 65-215 mm
- Vorschubgeschwindigkeit der R-Achse: 150 mm/s
- Antriebsleistung R-Achse: 1,25 kW
- Schlittenhub: 400 mm
- Maximaler Abstand zwischen Arbeitstisch und Schlitten: 720 mm
- Mindestabstand zwischen Arbeitstisch und Schlitten: 320 mm
- Vorschubgeschwindigkeit: 100 mm/s
- Biegegeschwindigkeit: 9 mm/s
- Rücklaufgeschwindigkeit: 105 mm/s
- Reichweite: 405 mm
- Abstand zwischen den Säulen: 5050 mm
- Fußschalter
- Seitliche Schutzvorrichtungen
- Druck des Hydrauliksystems: 330 bar
- Druck des Pneumatiksystems: 4,5-6 bar
- Öltankinhalt: 700 l
- Antriebsleistung des Hauptmotors: 45 kW
- installierte Leistung: 51 kW
- Stromzufuhr: 3x 400 V; 50 Hz
- Abmessungen (L x B x H): 8950 x 4540 x 4295 mm
- Gewicht der TRUMPF TruBend 8500-60 Maschine: 60000 kg
