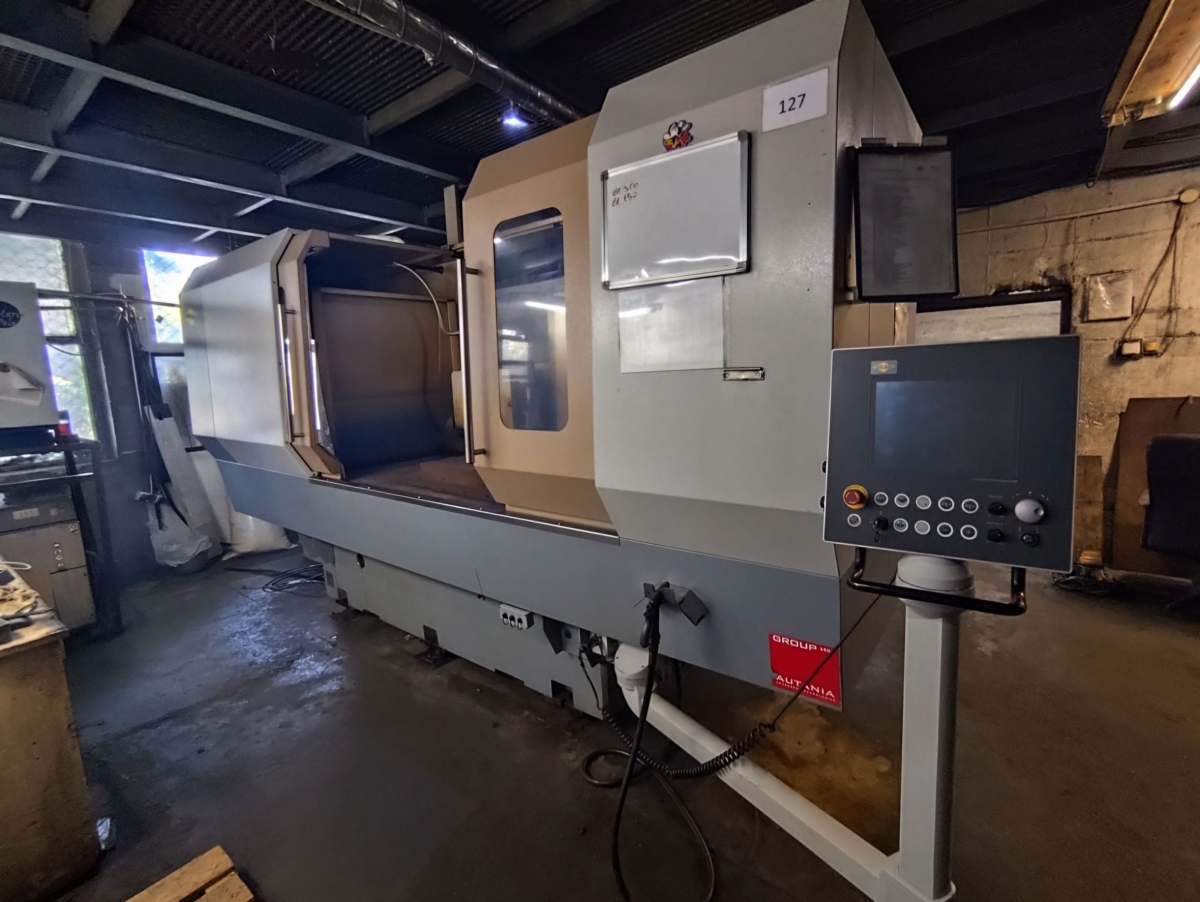

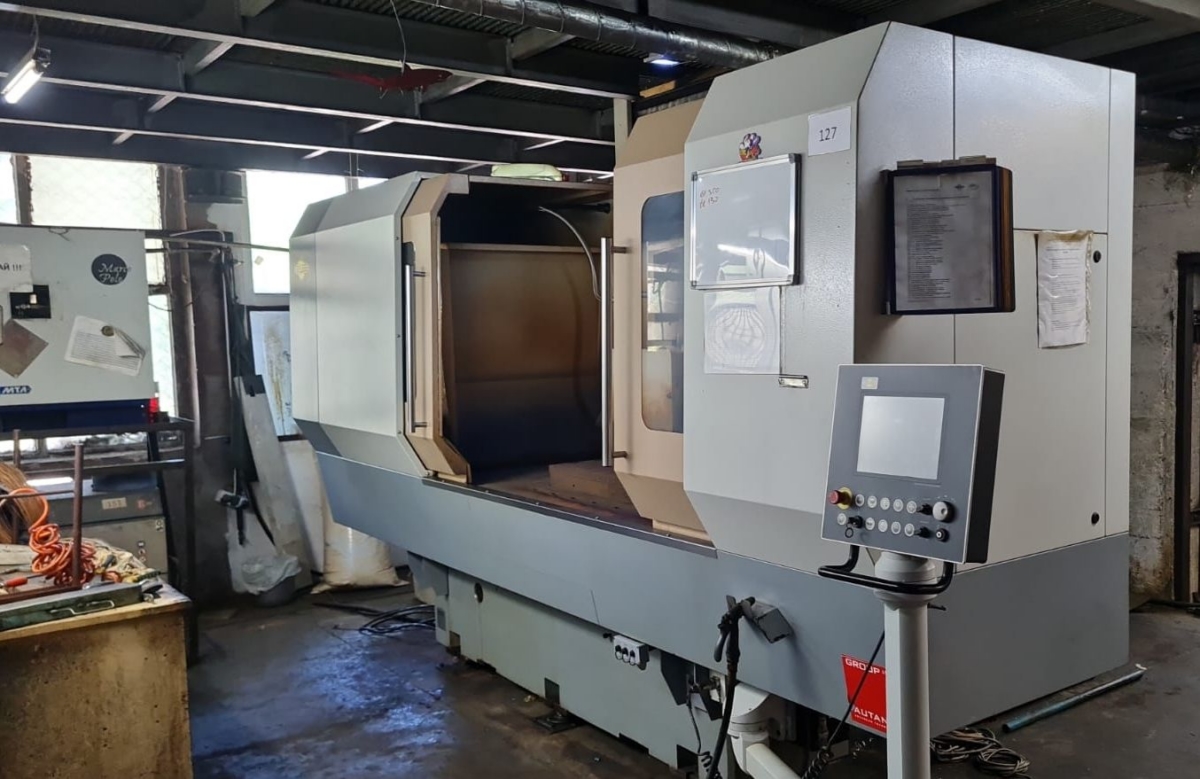

Flachschleifmaschine - Horizontal ELB SMARTLINE BD10 ZRT

Schleiflänge: 1000 mm
Schleifbreite: 600 mm
Werkstückhöhe: 500 (410) mm
Tischbelastung: 700 kg
Tischaufspannfläche: 1000 x 600 mm
Schleifspindeldrehzahl: 4000 U/min
Schleifspindelmotor: 10/15 kW
Schleifscheibenabmessungen: 400 x 100 x 127 mm

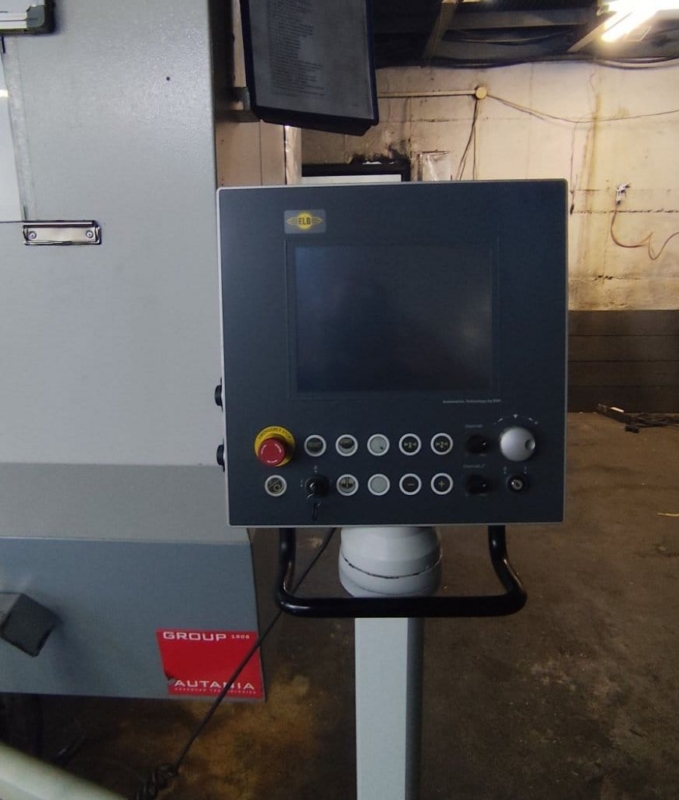

Steuerung: ELb Xpress-Cube
Gesamtleistungsbedarf: 28 kW
Maschinengewicht ca.: 8 t
Raumbedarf ca.: 4,1 x 2,7 x 2,65 m
Hochgenauigkeits Flach- und Profilschleifmaschine mit ELB Xpress-Cube Steuerung
und Schleifprogramm
Das Bedienkonzept ermöglicht die schnelle Bearbeitung von Werkstücken
durch Handschleiffunktionen und automatische Schleifzyklen.
Entsprechen des zu bearbeitenden Werkstückes kann zwischen drei Schleif-
verfahren gewählt werden.
1. PLANSCHLEIFEN,
2. EINSTECHSCHLEIFEN,
3. ECO-SCHLEIFEN (Kombiniertes Einstech- und Planschleifen)
- ZRT- Antrieb des Tisches (Zahnriehmenantrieb)

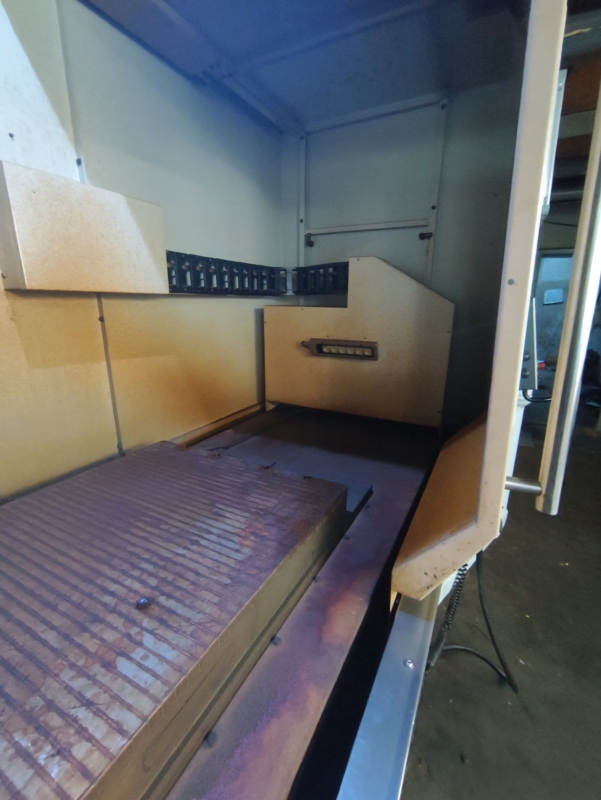

Magnetplatte,
Y- und Z-Achsenantrieb über regelbaren AC-Servomotor,
Positionsmessung in der Y- und Z-Achse über Drehgeber,
zusätzlich in der Y-Achse über Glasmaßstab,

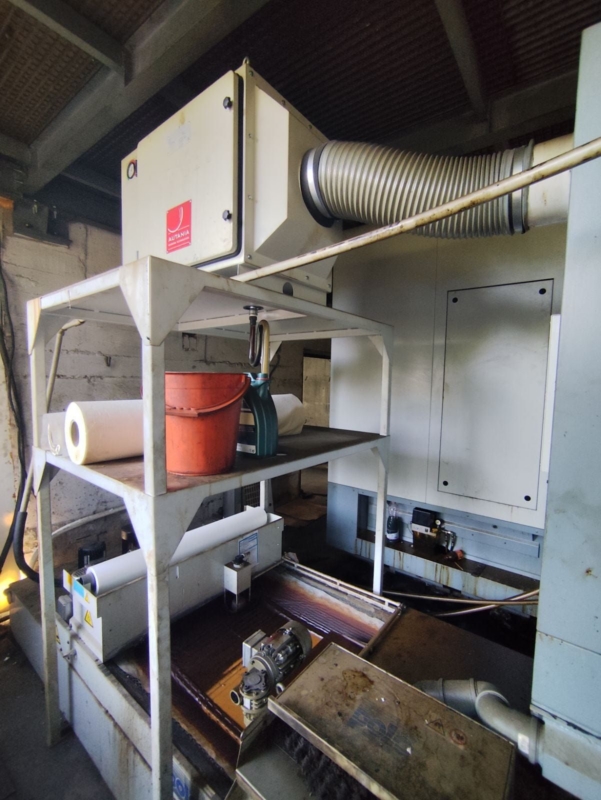

Papierbandfilter mit Magnetabscheider,
