Werkstückdurchmesser: 600 mm
Werkstückgewicht: 400
kg
Werkstückhöhe: 300 mm
Gesamtleistungsbedarf: 35
kW
Maschinengewicht ca.: 4500 kg
Raumbedarf ca.: m
E L
B

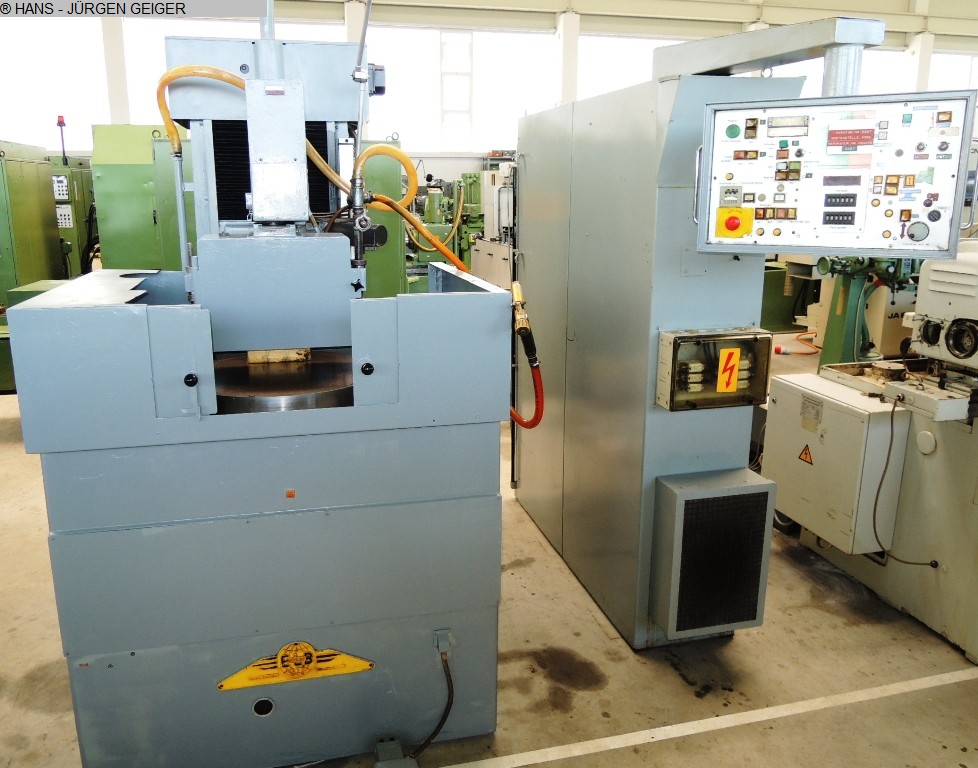

Horizontale Rundtisch - Flachschleifmaschine
Type SWR
60 T NC-K
Baujahr 1980 Ser.-Nr.
169371080
______________________________________________________
Schleifbereich -durchm.max.
600 mm
Tisch-durchm. / Magnetplatte-Ø
600 mm
Tischdrehzahl stufenlos regelbar
20 - 80 U/Min.
Schwing - durchm. ca.
800 mm
max. Schleifhöhe über Magnet
ca. 300 mm
Senkrechbewegung des
Schleifkopfes 220 mm
Querbewegung des
Schleifschlittens 320
mm
Tischbelastung max. 400
kg
Vertikalzustellung automatisch
0,01 - 0,2 mm/Hub
Schleifspindel-Drehzahlen stfl. regelbar
bis 1.000 - 2.400 U/min
Schleifscheiben-druchm. max.
400 x 120 x 76 mm
Schleifspindel-Antrieb ca. max.
28 kW
Gesamtantrieb 35
kW - 380 V - 50 Hz
Gewicht 4.500 kg
Zubehör
/ Sonderausstattung
Schaltpult an der Maschine mit der
Einstellmöglichkeit für die
stufenlose
Schleifspindeldrehzahl (Potentiometer) mit analoger
Anzeige
der Schnittgeschwindigkeit in m/sec. Und auch Ampere-Anzeige
stufenlose Tischdrehzahl, stfl. Querhubgeschwindigkeit d.
Schleifschlittens, und stufenlose vertikale Zustellung der
Schleifscheibe mit SCHRUPPEN/SCHLICHTEN/AUSFEUERN,
jeweils
einstellbar mittels Potentiometer sowie mit Anschleifwärter
für die Umschaltung
Eilgang senkrecht auf Schleifschlitten
intermittierend,
Schaltfeld Handsteuerung mit Drucktaster für
manuelle Steuerung der
Maschine wie
z.B. Abrichter
vor/zurück, Querschlitten vor/zurück bzw. Schleichgang
Senkrechtschlitten auf/ab bzw. Schleichgang, sowie
2
Vorwahlzählwerke für die Einstellung von Vormaß und Fertigmaß mit
automatischer Abschaltung
Wahlschalter +1µ/-1µ,
Digitale Anzeige der Y-Achse
Automatischer Geradabrichter,
motorisch, über Schleifscheibe montiert
mit
voreinstellbarer Abrichtgeschwindigkeit und voreinstellbarem
Abrichthub
Aufgebauter normalpoliger Magnet ca. 600 Ø mm,
Separat stehender Schaltschrank und separate kleine
Kühlmittelpumpe
Zustand : befriedigend bis gut
- vorführbereit unter Strom /
ideal für
Abstimmarbeiten, etc.
Lieferung : ab Lager - wie besichtigt
Zahlung : rein netto - nach
Rechnungserhalt
Hier der Link zum
Video:
https://www.geiger-germany.com/images/videos/ELB-SWR60T/Vid
eo-1.mp4
Q U O T A T I O N
We are pleased to
offer you ex our stock, subject to prior sale and error in
technical data:
E L B (Germany)
Horizontal Rotary Table Surface Grinding Machine
Model
SWR 60 T NC-K
Year 1980 Ser.-Nr.
169371080
________________________________________________________
___________
Grinding range, max. 600 mm
Table
Ø / magnetic chuck Ø 600 mm
Workpiece - Swing Ø approx.
800 mm
Table speeds, infinitely variable 20 – 80
rpm
Max. grinding height above table approx. 300
mm
Vertical movement of grinding head 220 mm
Cross
movement of grinding slide 320 mm
Max. weight of workpiece
on table 400 kg
Vertical infeed, automatic 0.01 –
0.2 mm/stroke
Grinding spindle speeds, infinitely variable
1,000 – 2.400 rpm
Grinding wheel Ø, max. 400 x 120 x
76 mm
Grinding spindle drive approx. 28
kW
Total electrical load 35 kW - 380 V - 50
Hz
Weight, approx. 4,500 kg
Accessories / Special
Features:
Control panel on the machine for setting the
following functions:
infinitely variable grinding spindle
speeds (potentiometer) with display of
cutting speed in m/sec
and also as amperemeter, infinitely variable table
speeds,
infinitely variable cross stroke speeds of the grinding slide, and
infinitely variable vertical infeed of the grinding wheel,
with roughing,
finishing and spark out.
Manual control
panel with push button for manual control of various
functions,
e.g. dressing device forwards/backwards, cross slide
forwards/backwards,
vertical slide up/down/creep feed.
2 counters for presetting the starting and finished measurements,
with
automatic switch-off. Selection switch +1µ/-1µ. Digital
display of Y Axis.
Automatic straight dressing device,
motor-driven, mounted above grinding
slide, dressing
speed and dressing stroke can be presetted.
Built-on
normal-poled magnetic chuck, Ø approx. 600 mm.
Separate
switch cabinet and separate small coolant pump.
Condition :
Good. Machine can be inspected under power.
Delivery : Ex
stock as inspected.
Payment :
Net, after conclusion of contract.
here is the link to the
video:
https://www.geiger-germany.com/images/videos/ELB-SWR60T/Vid
eo-1.mp4
Thank you for your interest. This machine is ideal
for aligning and adjusting
work. We have selection of surface
grinders available. Please let us know your
requirements.
